Нередко водители Renault Megane сетуют на то, что освещение работает не правильно: фары светят не туда, куда надо, слепят водителя встречного авто и т. п. В таких случаях требуется регулировка фар Рено Меган 2, которую можно выполнить в любом автосервисе. А для тех, кто не желает тратиться, расскажем как провести регулировку самостоятельно.

Когда регулировать свет фар

Обычно, регулировка фар Рено Меган 3 осуществляется после их тюнинга, замены или ремонта. Помимо этого есть и другие факторы, при которых может потребоваться корректировка освещения:

• После замены одной фары или комплекта. Это делается при повреждении в результате аварии или желания водителя произвести их тюнинг.
• После смены вышедших из строя ламп.
• Когда водителю становится не комфортно ездить с существующим освещением.
• В ситуациях, когда Вам неоднократно делали замечание, что свет слепит человека за рулем встречного автомобиля. Обычно в таких случаях подают световой сигнал, моргая дальним светом.
• Когда на авто устанавливается комплект противотуманных фар им также требуется регулировка.
• После ремонта подвески Megane 2.
• Перед прохождением планового ТО.
• После замены шин и дисков.
• Корректное освещение это залог комфорта и безопасности в пути, поэтому следите за ближним и дальним светом, а при необходимости настраивайте свет.

Проверяем свет

Чтобы проверить корректность регулировки головного света Megane, поставьте машину на ровное место перед любой стеной на дистанции 5 м. Проверка проходит на пустом авто:

• Заводим двигатель и включаем фары.
• Устанавливаем регулятор в нулевое положение.
• Далее измеряем промежуток между плоскостью расположения машины и центра фары.
• Переключаемся на ближний свет.
• На стене видим своеобразные полумесяцы, верхние границы которых должны быть ниже средних точек на 50 мм. Если свет Megane 2 падает по-другому, либо каждый фонарь светит в разные точки, свет необходимо регулировать.

Регулировочное колесико электрокорректора

На передней панели Меган 2 имеется регулировочный переключатель электрокорректора света. При его переключении изменятся угол наклона светового потока в зависимости от загруженности автомобиля. Регулировка осуществляется прокруткой регулировочного колесика с цифрами. Совмещая их с маркером (стрелкой на панели) получаем следующие варианты загрузки авто:

• 0 означает, что в машине находится один водитель или водитель с передним пассажиром;
• единица указывает на отсутствие свободных мест;
• 2 – машина полностью загружена, включая груз в багажнике;
• 3 – водитель с грузом.

Регулировка фар Меган 2

Корректировку света фар Рено Меган 2 выполняют с полным баком, стандартным набором инструментов и запаской. Данный метод характеризуется использованием экрана с разметкой и подходит для регулировки фар с галогенными лампами. Для лампочек газоразрядного типа понадобится специальный оптический стенд.

В процессе Вам понадобится крестовая отвертка и шестигранник на 6. Далее действуем по инструкции:

• При помощи прибора замеряем воздушное давление в шинах Megane 2. Если оно ниже нормы, подкачайте колеса.
• Выставляем авто на дистанции 3 м от стены на ровную горизонтальную плоскость.
• Посадите за руль человека или положите какой-либо груз, имитирующий присутствие водителя.
• Далее делаем разметку как указано на изображении ниже. Средняя точка между фарами авто должна совпадать с точкой 0 на схеме. Промежуток между линиями 1 и 2 должен приравниваться к интервалу между средними точками ламп ближнего света Рено Меган.

• Измеряем расстояние от плоскости расположения авто до середины фар (значение h на экране).
• Выставляем регулировочное колесико в нулевое положение и переключаемся на ближний свет.
• Поворачивая регулировочные винты на тыльной стороне фары, настройте освещение таким образом, чтобы световые пятна от фар были расположены как на картинке.
• Если левая крайняя точка светового пятна обеих фар сходится с линией 4 перпендикуляры 1 и 2 пересекают точки E1 и E2, то регулировка света Megane 2 завершена успешно.

Регулировку рекомендуется выполнять индивидуально для каждой фары Renault Megane, прикрывая вторую не пропускающим свет материалом.

Как в дороге проверить свет

Этот метод проверки регулировки фар Меган 2 подходит для темного времени суток. Если в дороге Вы заметили, что они светят не корректно, можно выполнить простую проверку, которая похожа на ранее описанный способ. Лучше проверять каждую фару по отдельности прикрыв не нужную ковриком или другим предметом, не пропускающим свет:

• Подходим вплотную к машине с включенными фарами и приложив руку, делаем отметку по верхней линии света.
• Не отпуская руки отходим на 5 метров от машины и снова фиксируем положение света.
• Сравниваем результаты и повторяем процедуру со вторым фонарем Рено Меган.
• Во втором случае (на расстоянии) свет должен опуститься на 5 см. Если значение больше или меньше, то фары Megane 3 требуют корректировки.

Несколько причин плохого света фар

Со временем галогенные лампы Рено Меган начинают светить слабее. Это говорит о том, что период их эксплуатации заканчивается. При этом колпаки лампочек тускнеют и плохо пропускают свет. Как правило, лампы H4, служат около 500 часов, за исключением некоторых моделей.

По регламенту лампы меняются только парами. Также не рекомендуется устанавливать световые источники большей мощности. Они могут стать причиной поломки фар Megane 2 и будут слепить водителя встречного авто.

Также причиной плохого освещения Меган может стать напряжение, которое падает из-за старой проводки. В итоге вместо 14,2-14,4 V на колодки ламп поступает напряжение ниже 11 В, а номинальное напряжение для галогеновых ламп составляет 13,5 В. Учитывая сложность работы при замене штатной проводки Megane, многие водители решают проблему путем проведения отдельных магистралей напрямую от АКБ, используя специальные блоки реле с проводкой.

В отдельных случаях срок службы ламп увеличивают за счет снижения напряжения на лампах. В результате для нормального питания хватает 11 В. Для этого потребуется диагностический адаптер, ноутбук и специальное ПО. Это дело лучше доверить работникам автосервиса, которые выполнят процедуру и регулировку фар Megane.

Megane 2

Замена лампочек Renault Megane 2 не требует наличия специфических навыков или накопленного опыта. Главное при выполнении работ соблюдать меры предосторожности и правильную последовательность операций. Рассмотрим, каким образом меняются лампы ближнего света Рено Меган 2 и другие световые устройства. Также укажем, какие модификации понадобится приобретать для замены.

Лампочки Renault Megane 2

На Renault Megane II оснащен следующими типами ламп:

• H1 (мощностью 55 Вт) – дальний свет передней оптики;

• H7 (55 Вт) – Рено Меган 2 с галогенными лампочками ближнего света;

• W5W (5 Вт) – габариты оптики спереди, поворотники на крыльях, подсветка в салонном и багажном пространстве;

• W16W (16 Вт) – дополнительный стоповый рассеиватель.

Замена ламп Рено Меган 2

Для смены поврежденных световых устройств Renault Megane 2 понадобится отвертка с жалом плоского вида.

Началу работ предшествует обязательное обесточивание бортовой сети машины. Для этого потребуется скинуть с аккумулятора клемму со знаком минус.

При оперировании новыми лампочками потребуется использовать перчатки или ветошь. Это обусловлено тем, что при оставлении жирных пятен на колбе от кожи рук, стекло при разогреве потемнеет. В случае случайного прикосновения к колбе голой рукой, следует протереть ее спиртовой салфеткой.

Ближний свет и габариты

Для замены ламп в оптике спереди Рено Меган 2 поколения предусмотрен технологический лючок в подкрылке колеса. После его снятия, для смены световых устройств выполняются следующие операции:

• На тыльной части оптики снимается защитный кожух лампы ближнего света, там же установлены габаритные лампочки.

• От цоколя отсоединяется колодка с проводами питания.

• Отжимается фиксатор пружинного типа, и выводится из прорези в цоколе.

• Вытягивается и меняется поврежденный световой элемент – ближний свет или габариты.
• Заводится в технологическое отверстие фиксатор пружинного типа, и остальные детали в обратной последовательности.

Дальнего света и переднего поворотника

Замена лампочки дальнего света и указателя поворотов Renault Megane 2 производится следующим образом:

• На тыльной части передней оптики демонтируется защитный кожух дальнего света, прокрутив влево на четверть оборота.

• Отключается питающая фишка от цоколя.
• Поддеваются держатели светового источника, и он вытаскивается.

• После монтажа запасной части, следует ее зафиксировать держателем.

Порядок смены светового источника переднего поворотника Рено Меган 2 поколения:

• Корпус с контактами поворотника проворачивается влево на 45 градусов, и вытягивается из технологического отверстия вместе с колбой.
• Колба утапливается в контактную пластину, затем проворачивается влево и вытаскивается.

• Монтируется новый световой элемент указателя поворота в патрон. После чего патрон устанавливается на место.

Боковой поворотник (на крыле)

Замена лампы указателя поворота на крыле Рено Меган 2 состоит из ниже перечисленных этапов:

• Вытаскивается лампочка без цокольного типа из контактной части и меняется, соблюдая обратную последовательность операций.

Задний фонарь

Процесс смены световых элементов в задней блок-фаре Renault Megane 2:

• Поднимается крышка багажника.
• Откручивается фиксатор лючка обслуживания фонаря, и крышка демонтируется.

• Выкручиваются три крепежных гайки с барашками из пластмассы, которые удерживают крышку блока световых устройств и заднюю блок-фару.
• Придерживая фару, извлекается крышка.

• Отжимается пластиковый фиксатор, и вынимается блок ламп.

• Для извлечения лампочки стоп-сигнала, поворотника, заднего хода, противотуманки и габаритов, следует нажать на колбу и провернуть влево.
• Затем устанавливается подготовленный вместо поврежденного запасной элемент, и осуществляется сборка задней блок-фары в обратном порядке.

Порядок смены ламп идентичен для левой и правой задней блок-фары. При этом световые источники в фонарях располагаются симметрично. Замена выполняется аналогично для Рено Меган 2 в различном исполнении кузова. Отличия заключаются в расположении лампочек на блоке.

Дополнительный стоп-сигнал

Процедура замены дополнительного стопового огня на Рено Меган 2 в кузове седан состоит из следующих этапов:

• На задней полке демонтируется облицовка дополнительного стопового фонаря.

• Отключается колодка питания, и извлекается патрон вместе с колбой.

• Световое устройство без цокольного типа вытягивается из контактной части и меняется.

Порядок смены на Renault Megane 2 в кузове хэтчбек и универсал:

• Поддевается и извлекается на доступное расстояние, которое ограничено длиной проводов питания, фара дополнительного стоп-сигнала из технологического проема крышки багажника.
• Отсоединяется фишка питания.
• Оттягиваются два крепежных фиксатора на тыльной стороне фонаря.
• Демонтируется блок ламп, с последующей установкой запасных элементов в обратном порядке.

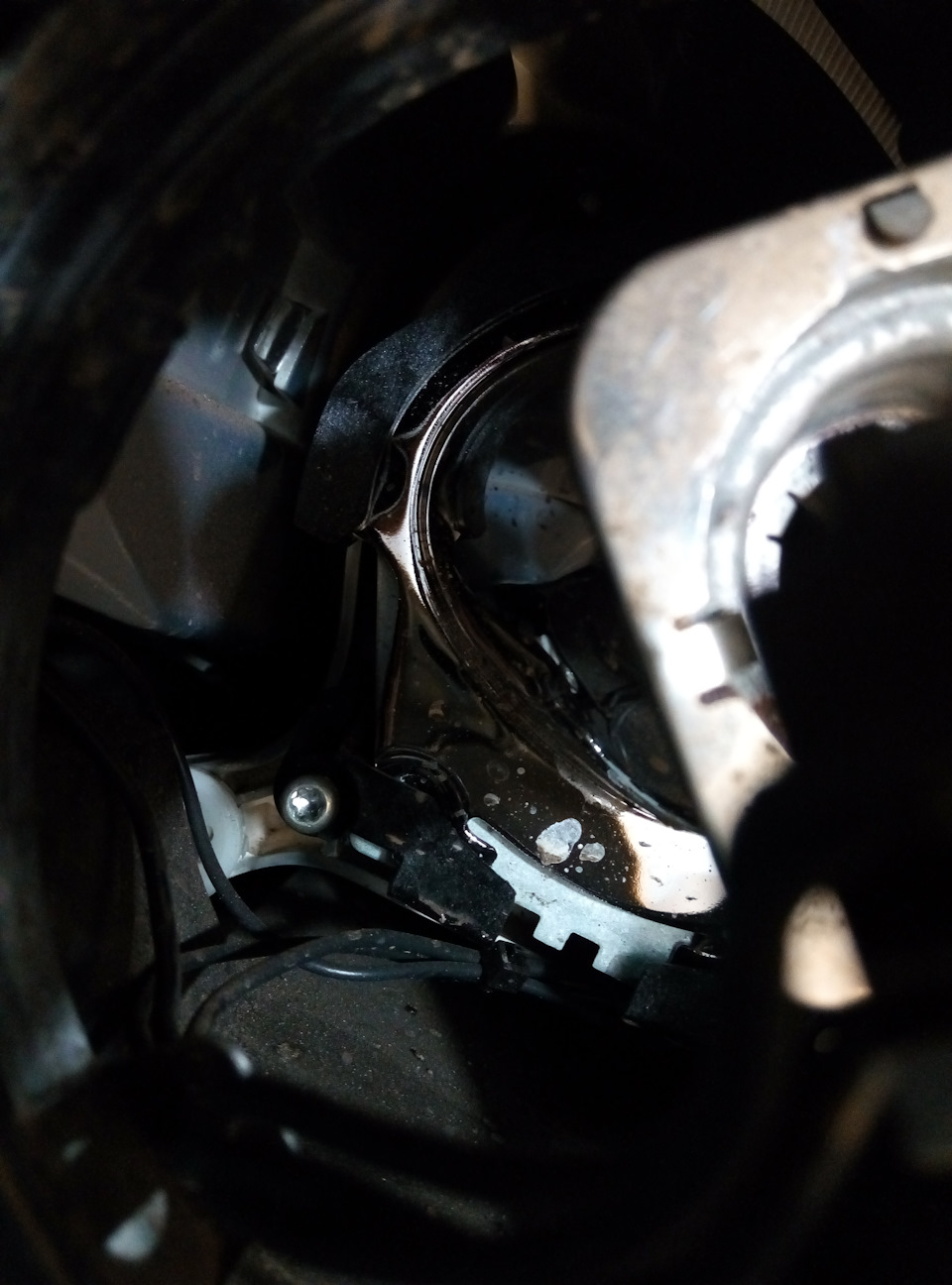

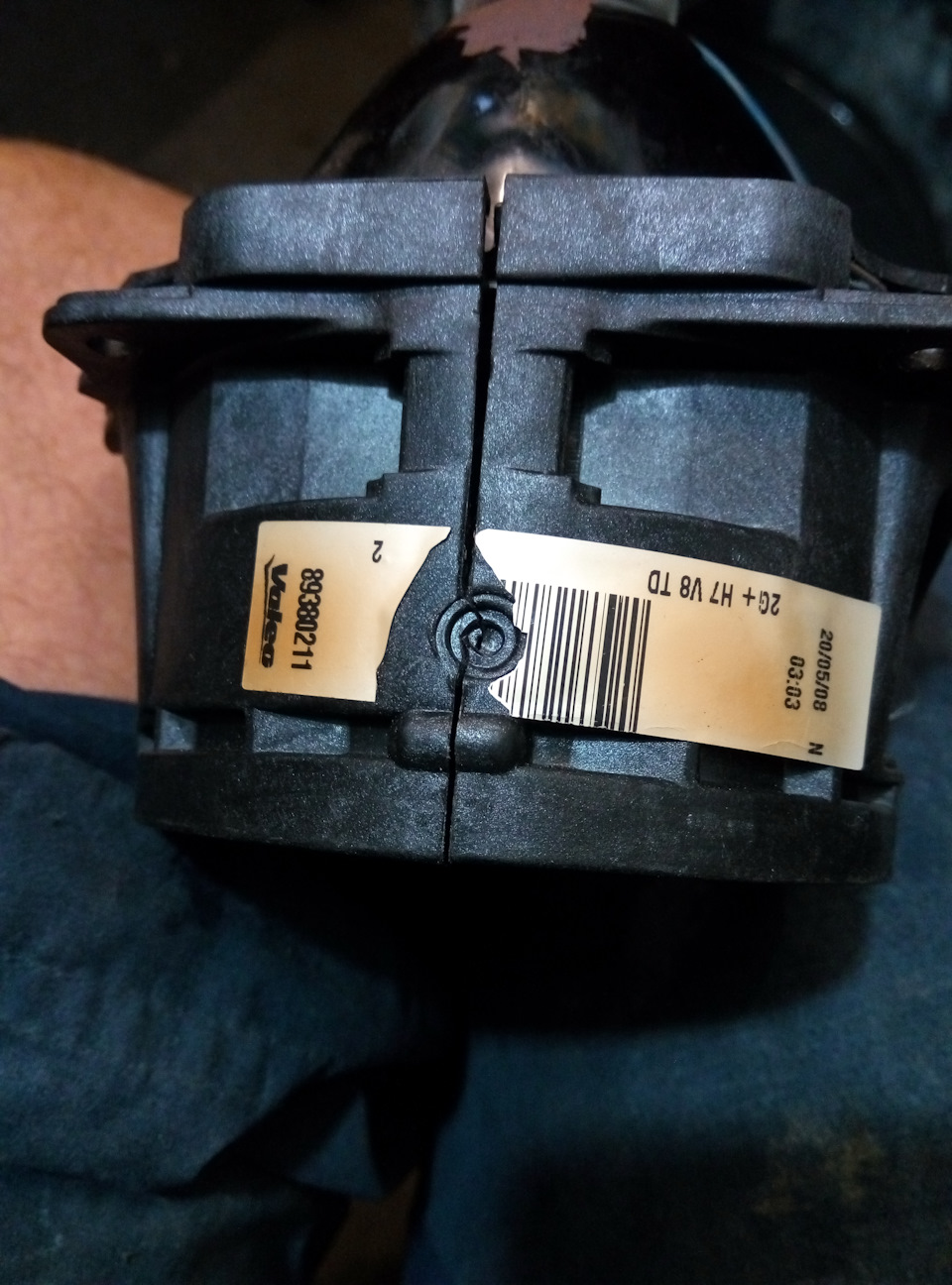

Передние противотуманки

Процесс смены лампочки в передних ПТФ Renault Megane II идентичен для обеих сторон:

• Снимается колесо.
• Выполняется демонтаж передней части подкрылка колеса. Для этого потребуется выкрутить два крепежных винта от крыла и один от бампера. Далее извлекаются четыре фиксирующих пистона, поддев шляпку отверткой.

Отжимается фиксатор разъема питания, а затем фишка вытягивается.

• Противотуманка вместе с контактным корпусом поворачивается влево на треть оборота.

• Световое устройство вынимается из патрона и меняется. После установки нового устройства, монтируются остальные детали в обратном порядке.

Лампочки в салоне

В процессе смены световых источников в комбинированном плафоне и общей подсветки салона Рено Меган 2 выполняются следующие операции:

Megane 2

Как все элементы авто, фары Рено Меган 2 нуждаются в периодическом обслуживании: настройке, полировке или замене. Именно об этом пойдет речь. Многим будет полезно узнать, как правильно полировать и разбирать передние фары, как меняются линзы и производится регулировка головного освещения.

Фары Меган 2

Передние фары Рено Меган 2 объединяют в себе дальнее и ближнее освещение, а также поворотные указатели и лампы габаритного огня. Основной свет включается на левом подрулевом рычаге. Переключение между ближним и дальним светом осуществляется при помощи реле. Независимо от положения рычага головного освещения, дальний свет включается посредством перемещения его на себя.

Помимо основного освещения передних фар на переднем бампере устанавливают противотуманные фары, которые можно активировать только при включенном основном свете.

Задние фары Megane 2 включают:

• лампы габаритных огней;
• стоп-сигналы;
• габариты заднего хода;
• поворотные указатели;
• противотуманки.

Последние также включаются при зажженных фарах и габаритах. Стоит выключить одни из них, противотуманный свет выключается автоматически.

Поворотные указатели задних и боковых фонарей блок-фар Megane 2 включаются на левом подрулевом рычаге. При активированном аварийном режиме запускаются все указатели поворотов, а их мигание обеспечивается реле-прерывателем аварийной сигнализации.

За изменение направленности светового пучка в вертикальной плоскости отвечает электрокорректор света фар.

Регулировка света

Если в моделях Рено Меган плохо светят фары, значит они нуждаются в настройке. Процесс проверки и регулировки света выполняется на снаряженном авто. В данном случае процедура с использованием размеченного экрана, подходит для регулировки галогеновых ламп. Что настроить фары Renault Megane 2 с газоразрядными лампами, лучше обратиться в автосервис.

Для работы подготавливаем крестовую отвертку и шестигранник на 6. Далее действуем по инструкции:

• Перед началом процедуры нужно проверить состояние шин Меган 2. Давление воздуха должно быть в пределах нормы.
• Далее нужно выставить Megane 2 на ровной поверхности. Передние фары должны смотреть на ровную стену, расположенную на расстоянии 3 метров.
• На водительском сиденье нужно разместить груз примерной массы водителя 75 кг.
• Далее на стене делают специальную разметку.
• Центр передней части Меган 2 должен соответствовать нулевой отметке на экране. Расстояние А отображаемое на экране определяет отрезок от центральных точек ламп ближнего освещения 1 и 2.
• Затем измеряем расстояние между горизонтальной плоскостью на которой стоит авто и центральными точками ламп. Это будет высота h.
• Включаем ближний свет. Желательно регулировать световой поток каждого фонаря Рено индивидуально.
• Положение светового пятна должно совпасть с отметкой на экране. Если нет, его нужно отрегулировать, открыв капот и вращая при этом регулировочные винты.

• Когда верхние границы левых частей световых пятен совпадут с отметкой 4, а вертикали 1, 2 будут проходить через точки E1 и E2 на экране, регулировку фар можно считать завершенной.

Для доступа к блок-фаре в подкрылке передних колес предусмотрен люк.

Как снять переднюю оптику

В этом разделе опишем как снять фару с левой стороны Рено Меган 2(правая снимается идентичным образом). Для снятия фары потребуется набор ключей TORX, торцевая головка на 13, шлицевая и крестообразная отвертки.

• Сначала скидываем минус с АКБ.
• Снимаем защитный кожух с картера мотора Меган 2.

• Откручиваем и извлекаем сердечник крепления бампера к верхней поперечине рамки радиатора поддев его отверткой. Затем достаем пистон из отверстия бампера.

• Снимаем подкрылок переднего колеса Megane 2, а затем сдвигая бампер вперед, ослабляем по 2 фиксатора слева и справа.
• Чтобы снять бампер, тянем его вперед и вверх, чтоб он вышел из зацепления с держателями.

• Отсоединяем проводку противотуманных фар Меган 2 и снимаем бампер.

• Откручиваем крепежные винты блок-фары – один снаружи, второй внутри.

• Поддеваем верхний крепежный фиксатор фары и вынимаем его через отверстие верхней радиаторной рамы.

• Не полностью вынимаем блок фару и отсоединяем колодки проводов от корректора света.

Установка блок-фары Megane 2 производится в той же последовательности, только в обратном порядке.

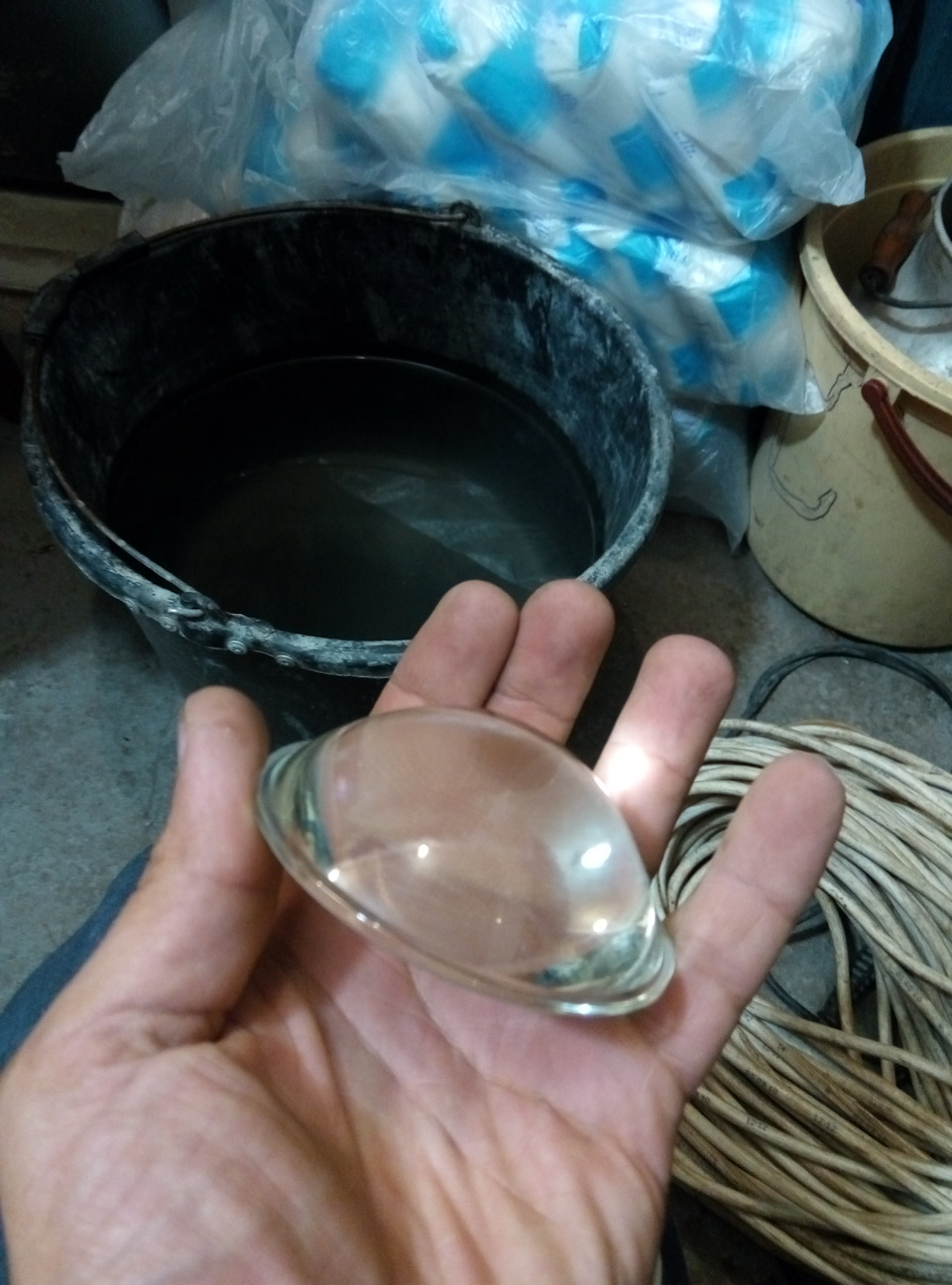

Замена линз

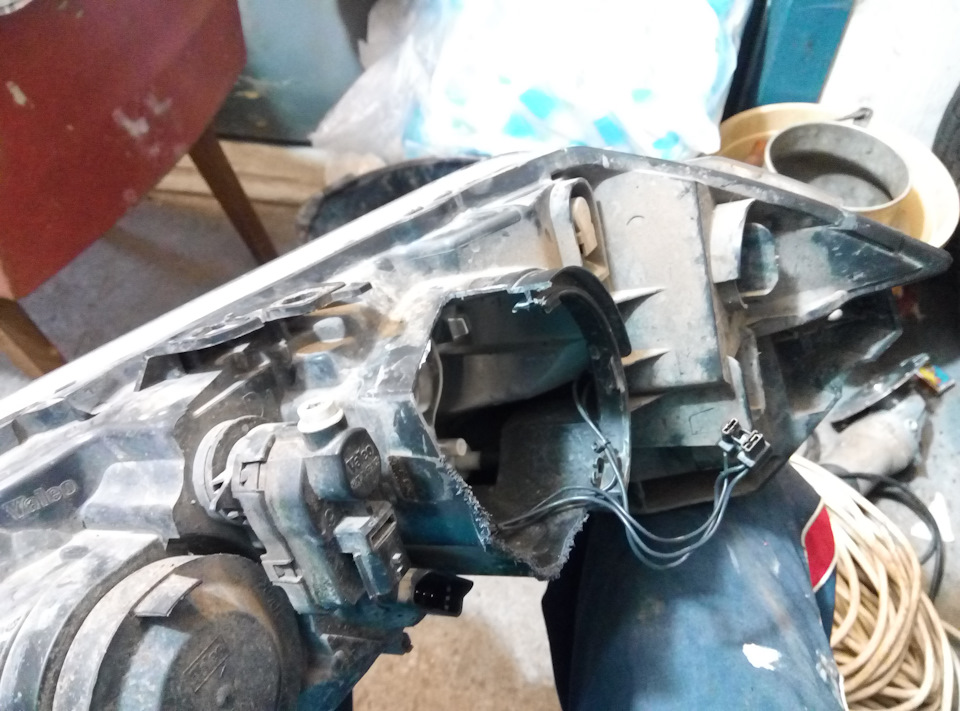

Замена линз в фарах – это процесс, требующий осторожности при разборке, учитывая, что элементы соединяются герметиком. Иногда для разборки достаточно острого инструмента, но в большинстве случаев нужно прибегать к разогреву герметика.

После разборки фары Меган 2 нужно избавится от старого герметика и зачистить швы. Делается это вручную, наждачной бумагой или при помощи шлифовальных инструментов. При необходимости отмываем отражатели, стекло и пластик. Хромированную вставку лучше не трогать, в противном случае придется обновлять смытое хромированное покрытие. Далее делаем следующее:

• Когда линза установлена на Меган 2, прогреваем швы феном и аккуратно наносим герметик, чтобы он не выходили за границы бортиков.

• Соединяем стекло с корпусом блок-фары и кладем их в коробку с феном, чтобы немного прогреть.

• Далее защелкиваем фиксаторы и даем фаре остыть.

• Устанавливаем фару Рено Меган 2 аналогичным образом, обратным снятию.

После установки фар Renault Megane 2 нужно проверить освещение и при необходимости провести регулировку.

Полировка фар

Со временем фары Рено Меган 2 мутнеют и становятся не такими яркими, как изначально. В таких случаях можно заменить стекла или провести их полировку. Чтобы это сделать, потребуются следующие инструменты и материалы:

Вроде тут писали что самый лучший вариант это линзы со встроенным диодом, а от светодиодов толку ноль

Александр, за адекватный комментарий!)

Артем, я сначала ксен поставил от него в них тупо нет света, потом леды в принципе норм но год не отгорели, сейчас осрам night vision вроде неплохо

Сергей Абросимов

Сергей Абросимов ответил Александру

Сергей Абросимов ответил Александру

Александр, 517,20 руб. -30％ | Пылезащитная Крышка для фар Светодиодная универсальная, 65/70/75/80/85/90/95/100 мм, 2 шт.

Сергей Абросимов ответил Александру

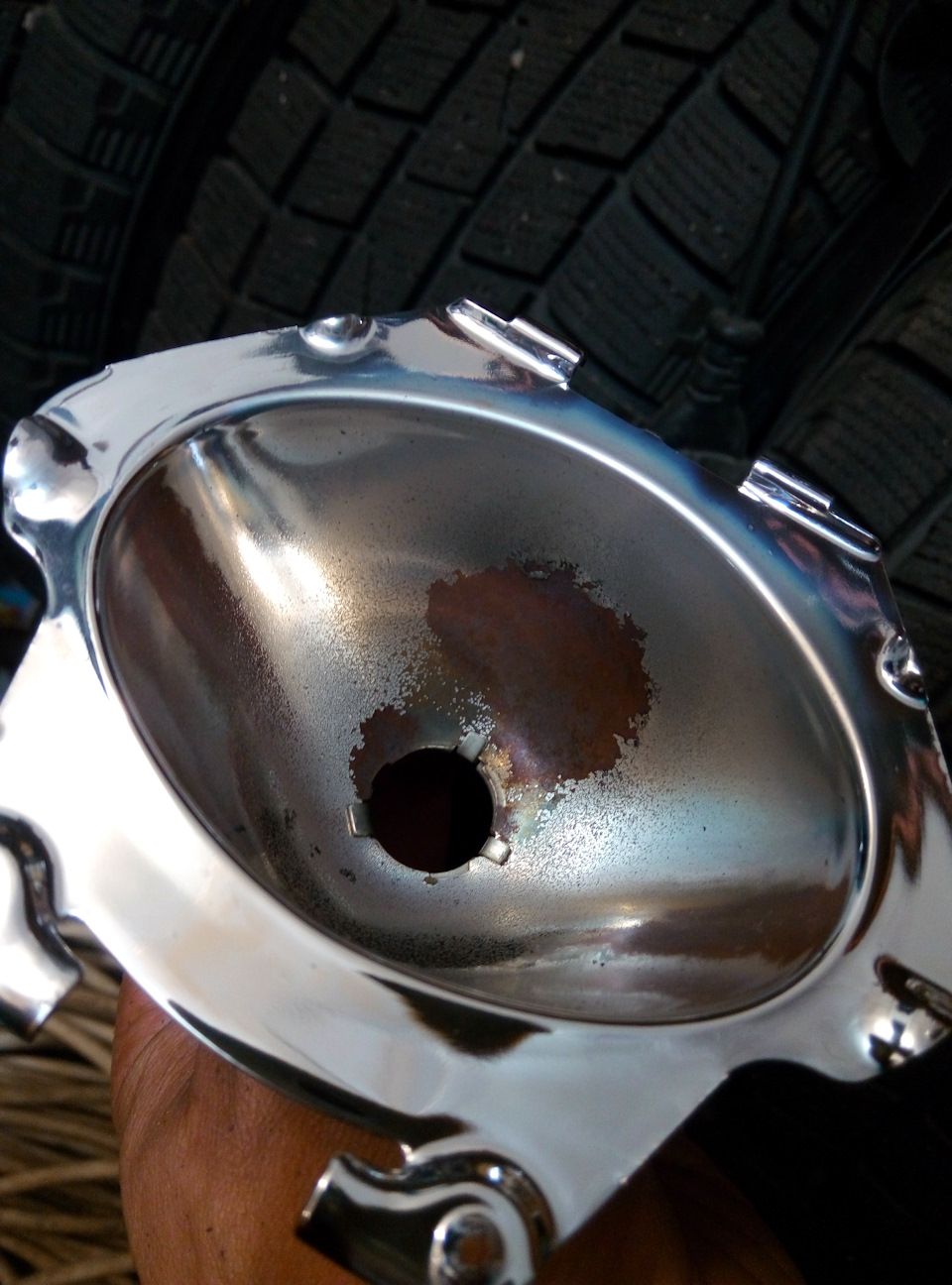

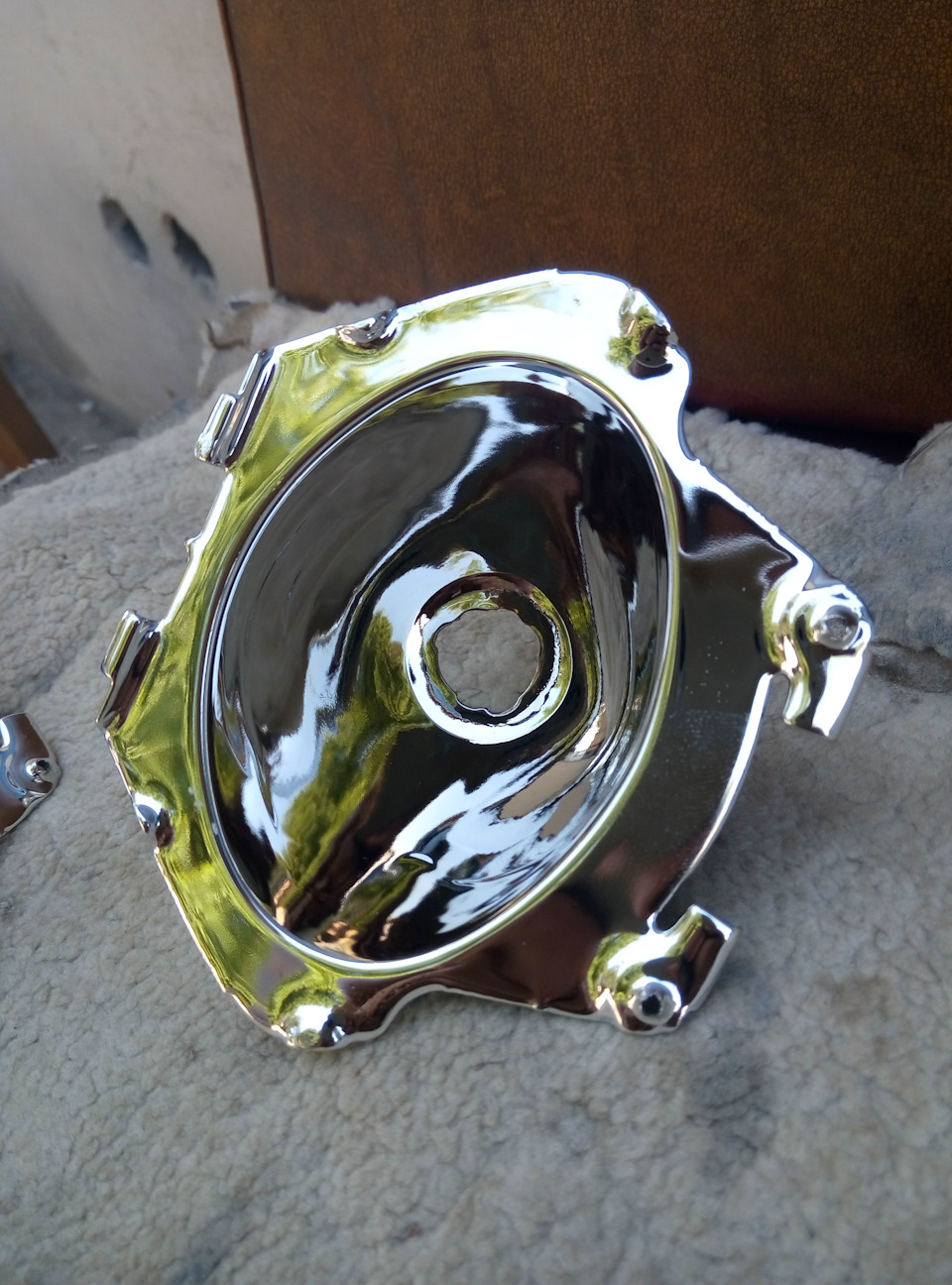

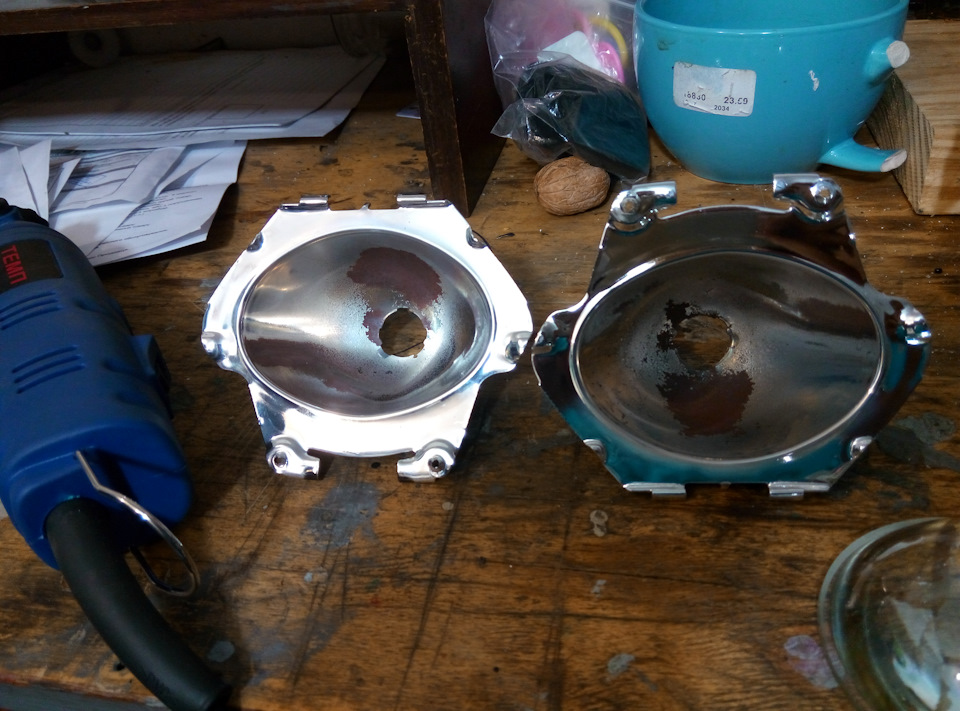

Если отражатели осыпались- вы хоть лэды ставьте, хоть ксен. Чтобы светло- либо фары новые, либо линзы,а там уже лэды или би лэды ,хоть галоген.

Валерий Попов

Лев Рогов

Лев, фуфло эта картинка! Галогенка выдает спектр 360 градусов адиод от силы 170. В связи с этим отражатель не собирает весь свет, отдаваемый лампой. от силы 70%, так как ближний формируется в верхней части отражателя

Лев Рогов ответил Дмитрию

Картинка может и фигня, а вот лампы оч. даже не плохи ( фото 2 марта этого года).
Проверено и в снег и в дождь!
Встречку не слепит ( в т.ч. не жалуются).
Освещает вполне сносно. другое что я не в восторге от белого холодного света + с тёплыми галогенными туманками освещение в полной темноте!? странное, что-ли.

Света достаточно для безопасного вождения в тёмное время суток на выгоревших отражателях!

За дорого я бы би-леды не советовал, мне лично больше оригинальные галогены нравятся, новые ест-но.

А теперь давайте рассмотрим подробнее характеристики ламп Н7 и Н18 на примере из линейки Osram. У конкурирующих есть аналоги, положение дел примерно такое же, так что не суть важно. Удобнее сравнивать все одного бренда. Отталкиваться будем от первоисточника – а именно от документации на сайте производителя .
Я уверен, что это наиболее достоверная информация, которую мы можем получить из открытых источников.

А вот это касается лампы №3 из таблицы:
NIGHT BREAKER SILVER – яркая галогенная лампа OSRAM с оптимальным сроком службы. По сравнению с требованиями стандарта, она обеспечивает до 100% больше яркости, образуемый световой луч до 130 м длиннее. Это позволяет распознавать препятствия, опасности и дорожные знаки раньше и реагировать на них быстрее.

Ну и про самые крутые галогенки в 4 столбце таблицы:
Встречайте новое поколение NIGHT BREAKER LASER – самой яркой галогенной автолампы OSRAM! Благодаря инновационным лазерным технологиям новинка обеспечивает до 150% больше яркости, если сравнивать с минимальными установленными требованиями, а тщательно продуманная структура нити накала позволила добиться дополнительной светоотдачи. Световой луч от этой лампы до 150 м длиннее, а излучаемый свет до 20% белее, по сравнению с требованиями, предусмотренными стандартом.

Где видны эти сказочные цифры в документах?
Для ULTRA LIFE H7 (Столбец 5) заявляют только увеличенный срок службы. Это видно и в документах, а остальные характеристики ничем не отличаются как от стандартной так и от плюсовых ламп.
И какой же вывод? Нас обманула такая серьезна фирма?
Я думаю нет, все дело в хитром маркетинге, обманом это не назовешь. Огромное количество людей отмечают улучшение света после установки плюсовых ламп. Так откуда берется лишний свет, который все видят, а по документам его нет?

Давайте просто пройдемся по фактам.
1) Лампы Н7 для дорожного использования имеют ограничения по стандарту. 55 Вт по мощности и 1500 Лм. Сложно выжать больше света имея такие ограничения. Но есть же допуск +-10%. Вот плюсовые и будут по верхней границе допуска. Вряд-ли серьезный производитель может позволить себе превышать допуски стандартов. Итого тут немного выжать таки можно, до 1650 Лм.
2) Цветовая температура свечения. Спирали плюсовых ламп перекалены, даже сам производитель отмечает, что свет до 20% белее стандартных ламп. Из-за изменения цветовой температуры по световому потоку разницы не будет, но более белый свет будет казаться для глаза ярче, а желтый, как на ПТФ – наоборот, более тусклым. Но тут есть минус – обратите внимание на самую последнюю строчку 4 столбца. Заявленный ресурс в 2 раза ниже! Это расплата за перекал нити.
3) Нам обещают невероятные приросты, 150%! Но и тут хитрости – не 150%, а ДО 150%, а это большая разница и ни к чему не обязывает. И по факту как бы не всего потока, а в некоторых контрольных точках на замере. Как такое получить? Например на миллиметры двигать спираль по продольной оси, ближе/дальше от рефлектора. Тем самым меняется фокусировка, например световой пучок можно сделать более собранный, меньше света на обочины, больше на средину дороги. И то даже по замерам в этих точках тоже нет никаких +150% относительно обычной лампочки. Десятки процентов, а в других точках и минус может быть.

Мое мнение: плюсовые лампы — это игра вышеперечисленными тремя параметрами при жестких ограничениях по яркости и мощности, не стоят они того. Обратите внимание на 2 последних столбца таблицы. Здесь уже отображено увеличение светового потока. Тут все честно: больше мощности – больше яркости. А для Н18 еще и ресурс заявлен выше относительно NIGHT BREAKER LASER в 4 раза при большем световом потоке и меньшей стоимости!
Лампы SUPER BRIGHT PREMIUM (столбец 7) нам не подходят, т.к. они имеют мощность 80 Вт и запрещены для использования на дорогах. Я вставил их в таблицу для общей картины и сравнения с другими.

Теперь перейдем непосредственно к переделке. Для начала нужно купить лампы Н18. На момент переделки я нашел такие артикулы:
Avantech (Корея) AB0045
Philips 12643 LLC1
OSRAM 64180L
На момент написания обзора появились и другие варианты:
Hella 8GH 217 337-101
BOSCH Н18 1987302091

Я заказал 2 шт. Avantech, вышли около $7 за пару.

Забыл сделать фото СТГ на стенке, но уже как есть. Ничего никуда не уплыло, встречных не слепит.

Какой вывод из всего? Как по мне Н18 – отличная замена плюсовым лампочкам, у них ресурс примерно в 4 раза выше, а цена ниже. Свет с ними становится действительно лучше. Как многие отмечали, световое пятно более широкое и равномерное. Я тоже заметил, что стало больше света перед капотом, намного больше на правой обочине (мне этого очень не хватало на трассе) и немного дальше стало добивать на ближнем.
Установка ламп проводилась ранней весной, прошло более полугода, с фарами все ОК, лампочки не сгорели.

УПД)) Почитав комменты, дополняю:
Машина с европейскими фарами, сама прошла ТО уже с этими лампочками, легально и успешно.
УПД2)) Никто машину не видел, но уверены что я колхозник слеплю других водителей) Прибавка света 200лм примерно. Даже по фото видно, куда они ушли. Света стало больше прямо перед машиной, шире, на обочины. А не на встречку. На ТО по прибору СТГ и световой поток в допуске. Выше СТГ превышения по засвету нет. Стало ярче там, где это допустимо. Некоторым главное устроить срач и прицепиться, не понимая разницы между моим вариантом и китайским ксеноном в рефлекторе (который раза в 2 ярче)

Читайте также:



• Магнитола зависла и не отключается



• Не работает прикуриватель ауди а4 б5



• От чего подходит пыльник шруса на ланос



• Как удлинить тросик газа



• Какой вылет дисков на уаз буханка
