Магнитола сбрасывает настройки при выключении зажигания как исправить

Владельцы машин, на которых установлено дополнительное акустическое оборудование, часто сталкиваются с неисправностью, в результате которой сбиваются настройки магнитолы при выключении зажигания. При этом происходит обнуление частот радиостанций, настроек эквалайзера и встроенных часов. Причиной неисправности является некорректное подсоединение головного оборудования к бортовой сети автомобиля.

Почему так происходит

Для коммутации магнитол применяется жгут, в котором расположены отдельные кабели для подачи положительного и отрицательного питания. Минусовой провод, защищенный слоем изоляции черного цвета, коммутируется к отрицательной клемме аккумулятора или болту массы, приваренному к кузову. Положительный сигнал подается по шнурам, закрытым изоляцией желтого и красного цветов. Если кабели подключить напрямую к батарее, то настройки сбрасываться не будут, но при этом происходит разрядка аккумулятора, поэтому провода подключают через замок зажигания.

При использовании замка зажигания к узлу требуется вывести кабель красного цвета, который обеспечивает работу встроенного усилителя и радиоприемника. Когда зажигание выключается, то прослушивание передач и музыки невозможно. Вместо замка также применяется отдельная кнопка, прерывающая цепь питания усилителя по команде пользователя. Если на кнопку вывести кабели с изоляцией желтого и красного цветов, то после отключения также произойдет обнуление настроек.

Желтый шнур подсоединяется к разъему, на котором сохраняется положительное питание независимо от положения ключа в замке. Если сбрасываются настройки через несколько минут, то выбранный контакт подключен к контроллеру бортовой электроники, переводящему бортовую сеть в режим сна. В этом случае требуется вывести кабель напрямую от положительной клеммы батареи. На части магнитол встречается дополнительный кабель, используемый для подсветки кнопок и дисплея. Способ коммутации шнура не влияет на сохранение настроек в памяти проигрывателя.

Как устранить проблему

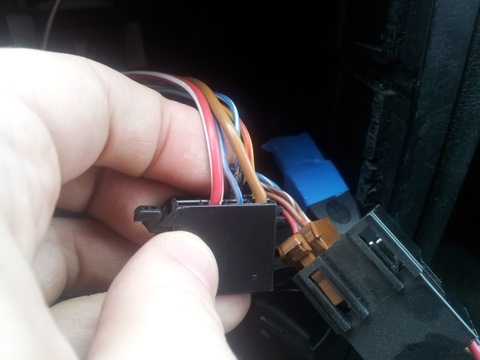

Если память головного устройства не сохраняется после выключения зажигания на автомобилях концернов VW или GM, то требуется демонтировать устройство и изменить схему подключения кабелей. Шнур проигрывателя, оборудованный изоляцией желтого цвета, коммутируется с проводником красного, находящимся в жгуте автомобиля. При этом красный кабель магнитолы соединяется с желтым проводом на машине. Информация по подобной методике коммутации приводится в техническом описании, прилагаемом к проигрывателям.

На автомобилях Hyundai используется жгут проводки головного акустического устройства, оборудованный штекером стандарта ISO 10487. Для подсоединения магнитолы применяется переходник ISO, обеспечивающий надежный контакт. В переходнике установлена перемычка, соединяющая кабели желтого и красного цветов в единую цепь, подсоединяемую к выходу на замке зажигания.

При повороте ключа подача питания прекращается, и происходит автоматическое обнуление настроек.

Для исправления ситуации требуется найти положительный кабель, расположенный в панели приборов, на котором сохраняется положительный сигнал при отключении зажигания. Для поиска используется тестовый прибор, переключенный в режим вольтметра. Рекомендуется проводить работы при закрытых дверях и выключенном плафоне подсветки. После обнаружения кабеля необходимо подключить желтый провод от магнитолы.

Для коммутации рекомендуется использовать пайку, поскольку скручивание жил не обеспечивает контакта.

Штатные магнитолы на части автомобилей оснащены проводкой, не позволяющей выключиться после изъятия ключа из замка зажигания. Подобная схема используется на машинах Chevrolet. Для корректной установки альтернативного оборудования приобретается переходник, обеспечивающий правильное подсоединение питания. Если оборудование отключается или происходит сброс настроек, то понадобится проверить тестовым прибором назначение кабелей и произвести переустановку проводов.

Встречаются магнитолы, оборудованные встроенным элементом питания, поддерживающим настройки памяти. Оборудование сохраняет параметры до момента падения емкости аккумулятора или батарейки. При включении зажигания элемент заряжается от бортовой сети автомобиля. Пользователь может самостоятельно изготовить конструкцию, используя батарейку напряжением 12 В, которая подсоединяется через диод и предохранитель. Дополнительный диод ставится в цепь питания от основной батареи, обеспечивая развязку источников питания.

• Почему не работает магнитола
• Почему отключается магнитола при прибавлении громкости
• Почему выключается магнитола при запуске двигателя
• Как подключить магнитолу через замок зажигания

Автовладельцы часто сталкиваются с ситуацией, когда сбиваются настройки магнитолы при выключении зажигания. Частоты радиостанций при этом обнуляются вместе с выставленными настройками времени и эквалайзера. Приходится каждый раз заново искать нужную частоту, заводить в память магнитолы, что не удобно. В результате водители вынуждены ездить со сбитыми настройками, так как настраивать магнитолу после каждой остановки быстро надоедает.

Почему сбиваются настройки магнитолы?

Корень проблем кроется в неправильном подключении магнитолы к сети автомобиля. Дело в том, что автомагнитола присоединяется к бортовой сети при помощи проводов. В нём есть питающие провода – плюс и минус. Но дело в том, что плюсовых провода два, один заводится на аккумулятор на постоянной основе, а второй подключается через замок зажигания. Если оба провода коммутировать напрямую к батарее, настройки будут сохраняться, но в этом случае аккумулятор будет разряжаться быстрее. Соответственно, при выключении замка зажигания, прослушивание музыкальных композиций становится невозможным.

Как устранить проблему сброса настроек?

Если сбиваются настройки магнитолы в автомобилях марок Volkswagen и General Motors, то необходимо снять головное устройство и изменить схему подключения плюсовых проводов. Жёлтый провод магнитолы необходимо соединить с красным проводом бортовой сети, а красный провод магнитолы соединить с желтым проводом автомобильной проводки.

Как правило все разъемы легко перетыкаются в разъеме ISO. Это стандартный переходной разъем питания для многих автомагнитол.

В автомобилях концерна Хёндай задействуется жгут проводки головной акустики, в котором предусмотрен штекер евростандарта ISO-10478. Чтобы присоединить к нему магнитолу используется переходник аналогичного стандарта. В нём имеется специальная перемычка для надёжной коммутации жёлтого и красного провода. Они, замыкаясь, образуют единую сцепку, которая соединяется с замком зажигания.

Итак, если при повороте ключа зажигания настройки сбиваются, то необходимо найти на приборной панели провод, на котором даже после поворота ключа сохраняется питание.

Найти такой провод поможет тестер, переведённый в режим вольтметра. Поиск нужно проводить, закрыв все двери и, выключив подсветку салона. Обнаруженный провод подключается к жёлтому кабелю, идущему от магнитолы. Чтобы коммутация была надёжной, контакты проводов необходимо спаять и обжать термоусадочной трубкой. Обычная скрутка с изолентой не обеспечит надежного контакта.

На многих автомобилях, в том числе машинах марки Chevrolet, предусмотрены кабели, которые не дают головному устройству отключиться после выключения зажигания. Если подключается дополнительное оборудование, используются переходники. При сбое настроек магнитолы следует проверить назначение и правильность подключения каждого кабеля. В этом автовладельцу снова поможет тестер. Если найдены ошибки и несоответствия, провода необходимо переподсоединить. Это решит проблему.

Дополнительное питание для магнитолы

Существуют магнитолы, в которых имеется собственный элемент питания. Он поддерживает выставленные настройки даже при заглушенном двигателя, но лишь до тех пор, пока ёмкость питающего элемента не упадёт до критического значений.

Если же есть потребность в большей автономности магнитолы, можно изготовить конструкцию с дополнительной батарейкой на 12 В. Эта батарея продлит время работы магнитолы с отключенным двигателем. Батарейку необходимо соединить через диод и предохранитель, чтобы обеспечить развязку между источниками питания.

Не разобрались с вопросом почему сбиваются настройки магнитолы и нужна помощь? Звоните и приезжайте, поможем решить проблему в кратчайшие сроки!

Сервис «Про-Шумим» занимается установкой автосигнализаций, установкой автозвука, установкой дополнительно оборудования на автомобиль. Мы решим любые проблемы с электрикой вашего авто.

Как отремонтировать автомагнитолу,
если в ней сбрасываются настройки

Многие автолюбители при замене морально устаревшей автомагнитолы или при желании сэкономить при покупке машины устанавливают дешевые аудиосистемы китайского производителя. Цена китайских автомагнитол на порядок ниже, чем у брендовых моделей, а качество звука и технические характеристики практически не отличаются.

Я тоже люблю экономить и поэтому покупал автомобиль с аудио-подготовкой, но без автомагнитолы, которую успешно установил самостоятельно, несмотря даже на разный тип разъемов в авто и магнитоле.

Для сохранения настроек в автомагнитолах используется два вида памяти – ОЗУ и флеш-память. Отличаются эти два вида памяти тем, что в ОЗУ записанная информация хранится до тех пор, пока на микросхему подается питающее напряжение, флеш-память сохраняет информацию и при отсутствии питающего напряжения.

ОЗУ память дешевле, чем флеш-память и поэтому для снижения цены изделия ее часто используют, ведь в автомобиле автомагнитола всегда подключена к аккумулятору. Но если, даже на несколько секунд отключить аккумулятор от бортовой сети, или напряжение сильно уменьшиться, например, при пуске двигателя в зимнее время, то все настройки магнитолы будут потеряны.

Вот такая автомагнитола мне и попалась, ее вы видите на фотографии. Дополнительно обнаружена была еще одна неисправность, если автомагнитолу не выключить перед остановкой двигателя и через время запустить его без фиксации на несколько секунд ключа в положении ON (Включено), то настройки тоже сбивались.

В результате после нескольких лет эксплуатации автомагнитолы сломалась клавиша включения. Поэтому пришлось ремонтировать кнопку, заодно решил и доработать автомагнитолу, чтобы исключить сброс настроек.

Как устранить сброс настроек автомагнитолы

Питающее напряжение на автомагнитолу подается по двум отдельным проводам. Один из них +12 V постоянно (память) желтого цвета подключен непосредственно к аккумуляторной батарее. Питающее напряжение подается постоянно, даже когда ключ вынут из замка зажигания автомобиля.

По второму проводу красного цвета питающее напряжение подается только тогда, когда ключ зажигания находится в положении ON (Вкл). Следовательно, для того, чтобы исключить сброс настроек, нужно обеспечить постоянство напряжения, поступающего непосредственно от аккумулятора.

Путем соединения желтого и красного проводов

В интернете много рекомендаций как исключить сброс настроек, и одна из них это подключить оба питающих провода автомагнитолы непосредственно к аккумулятору, к желтому проводу.

Включать и выключать магнитолу кнопкой. Самый простой способ, но вызвал подозрение. Ведь не зря стандарт регламентирует двухпроводное подключение, поэтому решил проверить, насколько такой способ допустим.

Непосредственно в автомобиле заниматься экспериментами желания не было, поэтому для подключения автомагнитолы в мастерской к блоку питания был изготовлен жгут с тумблером в дополнительном отводе от +12 В для имитации подключения к замку зажигания.

При подаче питающего напряжения на автомагнитолу только на клемму для подключения аккумулятора ток потребления составил всего 2 мА. Такой ток потребления больше, чем ток утечки аккумулятора и для разрядки полностью заряженного аккумулятора понадобиться несколько лет.

При включении тумблера, имитирующего ключ замка зажигания автомобиля, ток потребления автомагнитолы в выключенном состоянии составил 228 мА. Такой ток потребления разрядит полностью заряженный аккумулятор за 10 суток. А если учесть, что есть вероятность забыть выключить магнитолу, то она посадит аккумулятор еще быстрее.

Вывод очевиден, подключение обоих питающих магнитолу проводов напрямую к аккумулятору не допустим. В дополнение нет уверенности, что в морозную погоду при сильном падении напряжения на аккумуляторе при пуске двигателя настройки не будут сбрасываться.

Устранение сброса настроек
путем подачи напряжения через диод

Так, как при вынутом ключе из замка зажигания настройки в автомагнитоле сохраняются, то значит нужно обеспечить компенсацию провала напряжения на аккумуляторе во время пуска двигателя.

Самым простым способом решить эту задачу можно, подав питающее напряжение от аккумулятора через диод, после которого установлен электролитический конденсатор большой емкости. Диод не даст разрядиться конденсатору через электропроводку автомобиля в момент снижения напряжения аккумулятора при пуске двигателя. Поэтому настройки должны будут сохраниться.

Диод с конденсатором можно установить и в разрыв желтого провода, идущего от аккумулятора. Но работать удобнее за столом, да и в случае ремонта тоже разбираться в условиях мастерской, поэтому после изучения устройства автомагнитолы решил детали установить внутри нее. Благо места было более чем достаточно.

Питающее напряжение на плату радиоприемника поступает с блока стабилизации напряжения и усилителя через плоский шлейф. Для работы платы на ее подается питающее напряжение от аккумулятора, через дроссель и стабилизатор напряжения, который преобразует напряжение 12 В в напряжение величиной 5 В.

Поэтому решил установить диод с конденсатором после пятивольтного стабилизатора, для того, чтобы гарантированно обеспечить сохранение настроек. Низкое напряжение позволило использовать электролитический конденсатор большей емкости при тех же габаритных размерах.

Сначала была перерезана дорожка печатной платы, идущая от микросхемы-стабилизатора к шлейфу, и с концов перерезанной дорожки снят изоляционный лак. Винт, крепящий плату к корпусу магнитолы, вывернут, чтобы не мешал припаять диод.

Для снижения влияния на величину напряжения в качестве диода был взят диод Шоттки в DIP корпусе. В отличии от обыкновенного диода, на котором падает около 0,5 В, на диоде Шоттки падение напряжения составляет всего 0,1 В, что практически не влияет на работу автомагнитолы.

Диод нужно устанавливать, соблюдая полярность таким образом, чтобы ток проходил от микросхемы к шлейфу. Если маркировка не понятна, то полярность диода можно определить с помощью мультиметра. Если маркировка не понятна, то полярность диода можно определить с помощью мультиметра. При отсутствии прибора можно запаять диод случайным образом без последствий. Если магнитола не заработает, то развернуть диод на 180º.

Электролитический конденсатор емкостью 3300 мкФ был с помощью двухстороннего скотча закреплен на плате блока питания рядом с разъемом для подключения антенны. Его выводы с соблюдением полярности (положительный вывод после диода, а минусовой к корпусу магнитолы) подключены к схеме с помощью гибких проводников.

Проверка показала, что напряжение после диода составило 4,9 В. После отключения автомагнитолы от блока питания, напряжение плавно снижалось в течение 30 секунд до величины 3,4 В, ниже которого настройки уже слетали.

Подача дополнительного напряжения питания бессистемным образом с помощью тумблера, снижение общего напряжения питания до 9 В не влияли на сохраненные настройки. Лабораторные испытания показали высокую защиту сохраненных настроек от изменения питающего напряжения.

Устранение сброса настроек
путем установки второго диода

После установки и проверки автомагнитолы в автомобиле выяснилось, что если перед запуском двигателя ключ в замке зажигания фиксировать хотя бы на пол секунды в положении ON (Включено), то настройки не терялись. При повороте ключа в замке без остановок, настройки сбивались, но только если автомагнитола была во включенном состоянии перед остановкой двигателя и извлечении ключа.

Отключение бортовой сети от аккумулятора показало, что настройки в автомагнитоле, как и в лабораторных условиях, сохранялись тоже 30 секунд. Напрашивался вывод, что емкость установленного конденсатора недостаточна в связи тем, что проверка в лабораторных условиях проводилась без подключения нагрузки – динамиков.

Увеличивать емкость установленного конденсатора на предыдущем шаге не стал, чтобы исключить перегрузку микросхемы-стабилизатора напряжения. Поэтому был установлен еще один дополнительный диод Шоттки на ток 8 А и конденсатор емкостью 6800 мкФ на напряжение 36 В, сразу после входного штырька разъем подачи напряжения от аккумулятора.

Диод и проводники, идущие от выводов электролитического конденсатора, с соблюдением полярности, были припаяны непосредственно к контактным площадкам уже установленных деталей. При установке диода одна из дорожек была, как и в предыдущем шаге, перерезана.

Но к моему большому удивлению, проверка в автомобиле показала, что поведение автомагнитолы не изменилось, при быстром повороте ключа в замке зажигания устанавливались заводские настройки. Стало очевидным, что причина кроется в подаче через замок зажигания (провод красного цвета) пониженного напряжения или помех от пуска двигателя.

При изучении электрической схемы оказалось, что разрешающее напряжение, подается через замок зажигания сначала на диод, а с него на микросхему-стабилизатор, которой снижается до 5 В и далее подается на плату радиоприемника. Поэтому с учетом полученного опыта на предыдущих шагах просто после диода был припаян электролитический конденсатор емкостью 2200 мкФ на напряжение 25 В.

После этой доработки при любом сочетании неблагоприятных событий настройки больше не сбрасывались. При пуске двигателя магнитола начинала работать в том режиме, в котором работала до извлечения ключа из замка зажигания. Включалась прослушиваемая радиостанция, громкость звучания и все остальные настройки, включая и текущее время. Отключение аккумулятора от бортовой сети автомобиля на несколько минут, тоже не влияло на настройки автомагнитолы.

Мне удалось решить вопрос сброса настроек автомагнитолы за три приема, но один из них лишний. Достаточно выполнить первый или второй и третий шаги.

Почему сбиваются настройки магнитолы при выключении зажигания

В магнитофонах используется жгут с отдельными кабелями для положительного и отрицательного питания. Отрицательный провод, защищенный черным слоем изоляции, подключается к отрицательному полюсу аккумулятора или к винту заземления, приваренному к кузову.

Положительный сигнал подается по кабелям, покрытым желтой и красной изоляцией. Если кабели подключены непосредственно к аккумулятору, настройки не будут сброшены, но аккумулятор будет разряжен, поэтому кабели подключаются через замок зажигания.

Если используется замок зажигания, подключите красный провод к концентратору, который обеспечивает работу встроенного усилителя и радио. При выключенном зажигании прослушивание передач и музыки невозможно. Отдельная кнопка также используется вместо замка зажигания для прерывания цепи питания усилителя по команде.

Желтый провод подключен к разъему, который поддерживает положительное напряжение независимо от положения ключа в замке. Если через несколько минут настройки сбрасываются, выбранный контакт подключается к контроллеру бортовой электроники, который переводит бортовую сеть в спящий режим.

В этом случае необходимо взять кабель непосредственно от положительной клеммы аккумулятора. В некоторые магнитолы входит дополнительный кабель для подсветки кнопок и дисплея. Способ подключения кабеля не влияет на настройки, сохраненные в памяти проигрывателя.

Что делать

Если радиоприемник не сохраняет настройки при выключении зажигания, извлеките изделие и проверьте схему включения. Одновременно проверьте отсутствие напряжения в цепи, к которой подключен желтый защитный провод. На некоторых машинах установлен модуль управления бортовым электрооборудованием, который отключает напряжение в цепях через определенное время после выключения зажигания.

В автомобилях производства VW и GM используется оригинальная цветовая кодировка жгута проводов. Желтый провод головного устройства подключается к красному проводу, а провод с красным изоляционным слоем заменяется желтым проводом.

Такая же схема применяется для коммутации блоков Alpine. После изменения схемы необходимо проверить работоспособность устройств; отключение группы контактов в замке не должно приводить к сбросу запрограммированных параметров.

В автомобилях Hyundai используется жгут проводов стандарта ISO. Адаптер используется для подключения внешних устройств с вставленным металлическим мостиком, который соединяет положительные провода в общую цепь, проходящую через замок. В этом случае при выключении зажигания автомобильное радио восстановит заводские настройки.

Неисправность можно устранить, отсоединив желтый провод от цепи, который остается постоянно положительным.

Chevrolet не использует разъем положительной линии в штатном жгуте проводов для мультимедийных устройств. При замене оригинального автомобильного радиоприемника для питания блока памяти необходимо использовать адаптеры. Можно использовать автомобильные радиосистемы, оснащенные встроенным автономным источником питания (например, литий-ионным аккумулятором).

Другие причины

Другой распространенной причиной является неисправный предохранитель в автомобиле. Внимательно проверьте все предохранители, как в салоне, так и под капотом. Неисправность возникает в линии питания памяти. Он должен быть всегда под напряжением, даже при вынутом ключе зажигания. Поэтому при выключенном радиоприемнике настройки исчезают в случае потери питания.

Типичной причиной проблемы в Pioneer является регулятор выходного напряжения, который теряет мощность из-за высыхания «родной» емкости. Проверьте питание на выходе этой микросхемы при запуске автомобиля и, в соответствии с результатами, выберите вспомогательный конденсатор на соответствующем выходе.

Помимо ошибки настройки во время эксплуатации, такая же ситуация может возникнуть с недавно установленными магнитолами. Чтобы решить эту проблему, проверьте напряжение на проводах. Проблема может быть в минусовом проводе — контакт плохой или соединение испорчено.

Если после всех проверок и испробованных методов ничего не помогает, следует доверить дело профессионалам и обратиться за помощью в сервисный центр. Там они более детально определят причину проблемы и помогут ее устранить.

Полезные советы

Для обеспечения хорошего контакта в местах соединения точек питания рекомендуется скрутить медные жилы вместе, а затем укрепить соединение припоем или металлической трубкой с помощью специального обжимного инструмента. Некоторые магнитолы имеют отдельный кабель для подсветки кнопок и дисплея, который подводится к диммеру в приборной панели.

Если владелец автомобиля хочет, чтобы радио работало независимо от положения ключа зажигания, красный провод прокладывается мимо контактной группы управления стартером. На приборной панели установлен кнопочный выключатель для ручного включения и выключения питания.

Какой провод памяти магнитолы?

Практически каждый магнитофон имеет два плюсовых провода, которые обычно имеют два цвета — красный и желтый. Первый провод — это «провод памяти» желтого цвета, он отвечает за настройки и память радиоприемника. Обычно он подключается непосредственно к минусовой клемме аккумулятора.
