Как найти яркость света

Я́ркость (свет) источника света[1] — световой поток, посылаемый в данном направлении, деленный на малый (элементарный) телесный угол вблизи этого направления и на проекцию площади источника на плоскость, перпендикулярную оси наблюдения. Иначе говоря — это отношение силы света, излучаемого поверхностью, к площади её проекции на плоскость, перпендикулярную оси наблюдения.

{displaystyle B(theta )={frac {dI(theta )}{dsigma cos theta }}}

В определении, данном выше, подразумевается, если рассматривать его как общее, что источник имеет малый размер, точнее малый угловой размер. В случае, когда речь идет о существенно протяженной светящейся поверхности, каждый ее элемент рассматривается как отдельный источник. В общем случае, таким образом, яркость разных точек поверхности может быть разной. И тогда, если говорят о яркости источника в целом, подразумевается вообще говоря усредненная величина. Источник может не иметь определенной излучающей поверхности (светящийся газ, область рассеивающей свет среды, источник сложной структуры — например туманность в астрономии, когда нас интересует его яркость в целом), тогда под поверхностью источника можно иметь в виду условно выбранную ограничивающую его поверхность или просто убрать слово «поверхность» из определения.

В системе СИ измеряется в канделах на м². Ранее эта единица измерения имела стандартное название нит (1нт=1кд/1м²), но в настоящее время стандартами на единицы СИ применение этого наименования не предусмотрено. НИТ(от лат. niteo — блещу, сверкаю); СТИЛЬБ — (от греч. stílbō сверкаю, сияю), единица яркости в СГС системе единиц.
Существуют также другие единицы измерения яркости — апостильб (асб), ламберт (Лб):

1 асб = 1/π × 10−4 сб = 0,3199 нт = 10−4 Лб.[2]
  • Вообще говоря яркость источника зависит от направления наблюдения, хотя во многих случаях излучающие или диффузно рассеивающие свет поверхности более или менее точно подчиняются закону Ламберта, и в этом случае яркость от направления не зависит.
  • Последний случай (при отсутствии поглощения или рассеяния средой — см. ниже) позволяет в определении рассматривать и конечные телесные углы и конечные поверхности (вместо бесконечно малых в общем определении), что делает определение более элементарным, однако надо понимать, что в общем случае (к которому при требовании большей точности относятся и большинство практических случаев) определение должно основываться на бесконечно малых или хотя бы физически малых (элементарных) телесных углах и площадках.
  • В случае поглощающей или рассеивающей свет среды видимая яркость, конечно, зависит и от расстояния от источника до наблюдетеля. Но само введение такой величины как яркость источника мотивировано не в последнюю очередь именно тем фактом, что в важном частном случае непоглощающей среды (в том числе вакуума) видимая яркость от расстояния не зависит, в том числе в том важном практическом случае, когда телесный угол определяется размером объектива (или зрачка) и уменьшается с расстоянием (падение с расстоянием от источника силы света точно компенсирует уменьшение этого телесного угла).
  • Существует теорема, утверждающая, что яркость изображения никогда не превосходит яркости источника.[3]

I Я́ркость
L, световая величина, равная отношению светового потока {displaystyle d^{2}Phi } к фактору геометрическому
{displaystyle dOmega dAcos theta } :

{displaystyle L={frac {d^{2}Phi }{dOmega dAcos theta }}}.

Здесь {displaystyle dOmega } — заполненный излучением телесный угол, {displaystyle dA} — площадь участка, испускающего или принимающего излучение, {displaystyle theta } — угол между перпендикуляром к этому участку и направлением излучения. Из общего определения яркости следуют два практически наиболее интересных частных определения:

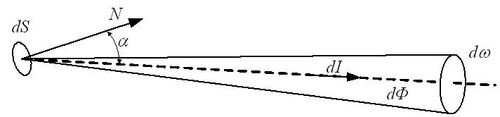

1) Яркость, излучаемая поверхностью {displaystyle dS} под углом {displaystyle theta } к нормали этой поверхности, равняется отношению силы света {displaystyle I}, излучаемого в данном направлении, к площади проекции излучающей поверхности на плоскость, перпендикулярную данному направлению [4]

{displaystyle L={frac {dI}{dScos theta }}}
Яркость1

Яркость

2) Яркость — отношение освещённости {displaystyle E} в точке плоскости, перпендикулярной направлению на источник, к элементарному телесному углу, в котором заключён поток, создающий эту освещённость:

{displaystyle L={frac {dE}{dOmega cos theta }}}

Яркость измеряется в кд·м−2. Из всех световых величин яркости наиболее непосредственно связана со зрительными ощущениями, так как освещённости изображений предметов на сетчатке пропорциональны яркостям этих предметов. В системе энергетических фотометрических величин аналогичная яркость величина называется энергетической яркость и измеряется в вт·ср−1·м−2.

Yarcoct v astronomii

Рис. 1. Яркость светимости небесных тел

II Я́ркость (в астрономии)

характеристика излучательной или отражательной способности поверхности небесных тел. Яркость слабых небесных источников выражают звёздной величиной площадки размером в 1 квадратную секунду, 1 квадратную минуту или 1 квадратный градус, то есть сравнивают освещённость от этой площадки с освещённостью, даваемой звездой с известной звёздной величиной. Так, яркость ночного безлунного неба в ясную погоду, равная 2×10−8 стильб, характеризуется звёздной величиной 22,4 с 1 квадратной секунды или звёздной величиной 4,61 с 1 квадратного градуса. Яркость средней туманности равна 19—20 звёздной величины с 1 квадратной секунды. Яркость Венеры — около 3 звёздных величин с 1 квадратной секунды. Яркость площадки в 1 квадратную секунду, по которой распределён свет звезды нулевой звёздной величины, равна 9,25 стильб. Яркость центра солнечного диска равна 150 000 стильб, а полной Луны 0,25 стильб. Поверхность, у которой яркость не зависит от угла наклона площадки к лучу зрения, называется ортотропной; испускаемый такой поверхностью поток с единицы площади подчиняется закону Ламберта и называется светлостью; её единицей является ламберт, соответствующий полному потоку в 1 лм (люмен) с 1 см².

См. также

  • Светлота (цвет)
  • Сила света
  • Освещённость
  • Локальная яркость
  • Цветовые пространства. Авторская научная библиотека УГТУ

Примечания

  1. Под источником света может пониматься как излучающая, так и отражающая или рассеивающая свет поверхность. Также это может быть любой объект.
  2. Апостильб в Большой советской энциклопедии
  3. В случае усиливающей среды эта теорема прямо не выполняется или по крайней мере нуждается в аккуратном уточнении понимания ее формулировки, формулировка же несколько затруднена тем, что в физическом смысле источником является не только первичный источник, но и среда. Так или иначе, если понимать под яркостью источника лишь яркость первичного источника, она совершенно очевидно может быть превзойдена при распространении света в активной среде.
  4. Петровський М.В. Електроосвітлення : конспект лекцій для студ. спец. 7.050701 «Електротехнічні системи електроспоживання» всіх форм навчання / М. В. Петровський. — Суми : СумДУ, 2012. — 227 с.
«Единицы СИ»
Основные метр |килограмм | секунда | ампер | кельвин | кандела | моль
Производные радиан | стерадиан | герц | градус Цельсия | катал | ньютон | джоуль | ватт | паскаль | кулон | вольт | ом | сименс | фарад | вебер | тесла | генри | люмен | люкс | беккерель | грэй | зиверт

Трудно встретить человека, который не разбирался бы в мерах длины, площади, объема, веса. Не вызывает сложностей исчисление времени, определение температуры. Но вот если спросить кого-нибудь о фотометрических величинах, то в большинстве случаев внятного ответа ожидать не приходится. А между тем, с освещением, естественным или искусственным, мы живём в постоянном контакте. Значит, надо научиться и его оценивать каким-то образом.

Освещенность это…

Освещенность это…

Безусловно, такая оценка производится всегда и всеми, но чаще всего – чисто на уровне субъективного восприятия: достаточно света или нет. Однако, подобная «градация» именно что субъективная, и может давать существенные ошибки. Последствия таких некорректных оценок нельзя недооценивать — и недостаточность освещения, и его избыточность негативно влияют и на органы зрения человека, и на его психоэмоциональное состояние.

А между тем, существует специальная величина – освещенность, значение которой регламентируется законодательными актами в области строительства и санитарии. То есть освещенность это как раз тот критерий качества, позволяющий правильно оценить организацию системы освещения помещений. В этой статье мы как раз и поговорим об этом параметре и связанными с ним другими фотометрическими величинами, посмотрим, как это можно использовать в практическом приложении.

Какие фотометрические величины используются при расчетах освещения

По укоренившейся привычке многие продолжают считать, что оценку освещенности помещения можно производить в единицах измерения энергии – ваттах. Такое заблуждение легко объяснимо – в наследство от времен полного господства ламп накаливания нам остался этот устойчивый стереотип.

Лампы накаливания выпускались различной потребляемой мощности – 15, 25, 40, 60, 75, 100, 150 и более ватт. И каждый хозяин дома или квартиры на собственном опыте знал, что для нормального освещения в гостиной, например, он должен ввернуть в люстру три лампочки по 60 ватт, для настольной лампы достаточно будет «сороковки», в кухню нужно приобрести стоваттную и т.д.

Кстати, явным наследием этого до сих пор остаётся практика, применяемая производителями ламп – указывать на их упаковке, кроме потребляемой мощности, светоотдачу, выраженную в эквиваленте мощности старых ламп накаливания.

Такие аналогии с лампами накаливания той или иной мощности помогают простому человеку мысленно оценить ожидаемую светоотдачу. Но никакой прямой связи здесь нет.

Такие аналогии с лампами накаливания той или иной мощности помогают простому человеку мысленно оценить ожидаемую светоотдачу. Но никакой прямой связи здесь нет.

Так что запомним первое – в ваттах ни световой поток, излучаемый лампой, ни получающаяся от нее освещенность поверхности не измеряются. Указанные на корпусе прибора ватты – это количество потребленной лампой электроэнергии, которая путем тех или иных физических преобразований превращается в видимый свет.

Некоторые люди старшего поколения вообще уверены, что световая отдача осветительного прибора измеряется в свечах. Кстати, это не столь далеко от истины, а почему – станет понятно ниже. Но это опять же – никак не освещенность.

Так что имеет смысл рассмотреть основные фотометрические величины по порядку, от источника света к освещаемой поверхности. Сразу оговоримся – тема эта довольно сложная для восприятия неподготовленным человеком. Поэтому постараемся максимально упростить изложение, не будем его перегружать громоздкими формулами. Так, чтобы просто сложилось общее понимание вопроса.

Световой поток

Свет, как известно, имеет волновую природу. В определённом диапазоне длин волн электромагнитное излучение воспринимается органами зрения человека, то есть становится видимым. Примерные границы этого диапазона – от 400÷450 нм (красная часть спектра) до 630÷650 (фиолетовая область).

Помните, как в нас в детстве учили запоминать цвета радуги – «Каждый охотник…» и т.д.? А ведь радуга – это наглядный природный пример спектрального разложения света.

Помните, как в нас в детстве учили запоминать цвета радуги – «Каждый охотник…» и т.д.? А ведь радуга – это наглядный природный пример спектрального разложения света.

Электромагнитные волны являются переносчиком энергии – именно энергия Солнца обеспечивает жизнь на Земле. Но отвлечёмся от астрономических категорий, вернемся к обычным источникам света.

Итак, раз источник излучает свет, то это означает излучение и перенос определённой энергии. Количество этой лучистой энергии (We), перенесенной в единицу времени, носит название лучистого потока (Фе). И измеряется он в ваттах.

Однако, речь идет об освещении, то есть восприятии цвета человеческим зрением. И оценить количество энергии «на глаз» — это сразу заложить большую погрешность. Например, два источника, обладающих равной мощностью излучения, но с разным цветом свечения, будут восприниматься глазом тоже по-разному.

Чтобы унифицировать этот параметр, введена специальная физическая величина – световой поток (Ф). Это тоже показатель мощности лучистого потока, но только той его части, что воспринимается среднестатистическим здоровым человеческим глазом.

Измеряться световой поток  также может в ваттах (это, скорее, энергетический показатель), или в люменах (световой показатель). На практике обычно применяются люмены.

Для точного значения одного люмена в качества эталона взято излучение из центральной, зеленой части видимого спектра, длиной 555 нм.

Итак, принято, что лучистый поток с длиной волны 555 нм величиной 1 ватт соответствует 683 люменам. Почему такой странный коэффициент? Просто окончательное утверждение этой единицы в системе СИ состоялось в 1979 году, а первые опыты по фотометрии с введением показателя светового потока начали производиться задолго до этого. В ту пору, когда электрического освещения еще не существовало, и более-менее стабильным, «эталонным» источником света служила обычная свеча. И сложившееся соотношение энергетического ватта и светового люмена было со временем пересчитано  и перешло до наших дней.

Еще раз напомним — упомянутые выше ватты, которыми также может измеряться световой поток, не имеют никакого отношения к тем, что указаны на упаковке лампы. Там показывается потребление светильника, то есть то количество энергии, которое он «заберет» из сети. Нас же должна больше волновать его энергетическая световая отдача – какое количество видимой лучистой энергии он «выдаст». Так что гораздо правильнее будет при выборе лампы обращать внимание не на эфемерные сравнительные аналогии в ваттах, а на четко указанное значение светового потока в люменах.

Ищите на упаковке лампы значение ее светового потока в люменах.

Ищите на упаковке лампы значение ее светового потока в люменах.

Световая отдача

Это – очень интересная в практическом плане величина, так как она, по сути, характеризует эффективность источника света. Важно выбирать лампу не исходя из ее потребляемой электрической мощности, а из того, как эта мощность расходуется при преобразовании в световую энергию.

Итак, величина светоотдачи показывает, какой световой поток вырабатывается лампой при преобразовании одного ватта затраченной энергии. Понятно, что и измеряется она в люменах на ватт (лм/Вт).

Преобразование одного вида энергии в другой производится по-разному. Например, в привычных лампах накаливания применен резистивный принцип – свечение вызывает раскаленная спираль с большим электрическим сопротивлением. Понятно, что это сопровождается огромными тепловыми потерями. Более эффективными являются современные осветительные приборы, основанные на принципах свечения полупроводниковых матриц при пропускании тока или специально подобранных газовых смесей при их ионизации. Здесь на ненужный нагрев расходуется значительно меньше затраченной энергии.

Принципы преобразования электрической энергии в световой поток у разных ламп – различные. Отсюда и разница в их энергоэффективности, то есть в показателях светоотдачи.

Принципы преобразования электрической энергии в световой поток у разных ламп – различные. Отсюда и разница в их энергоэффективности, то есть в показателях светоотдачи.

Выше уже говорилось, что пик нормального восприятия света человеческим глазом приходится на длину волны в 555 нм. И в идеальных условиях, при полном преобразовании электрической энергии в монохроматический световой поток указанной длины волны, то есть при совершенном отсутствии потерь, теоретически возможно добиться светоотдачи в 683 лм/Вт. Это называется идеальным источником света, которого в природе, увы, не существует.

В таблице ниже приведены сравнительные характеристики для наиболее применяемых в быту ламп – накаливания, люминесцентных и светодиодных. Хорошо видно, насколько экономичнее становится использование современных источников света, то есть как возрастает показатель светоотдачи.

(Значения в таблице указаны примерные. В любой из категории ламп могут быть отклонения в ту или иную сторону – это зависит от качества конкретной модели. Но общую картину таблица представляет довольно наглядно).

Световой поток, Лм Лампы накаливания Люминесцентные лампы Светодиодные лампы
Потребляемая
мощность, Вт
Светоотдача,
лм/Вт
Потребляемая
мощность, Вт
Светоотдача,
лм/Вт
Потребляемая
мощность, Вт
Светоотдача,
лм/Вт
250 20 12.5 5÷7 41.7 2÷3 100
400 40 10 10÷13 36.4 4÷5 88.9
700 60 11.7 15÷16 45.2 6÷10 87.5
900 75 12 18÷20 47.4 10÷12 81.8
1200 100 12 25÷30 43.6 12÷15 88.9
1800 150 12 40÷50 40 18÷20 94.7
2500 200 12.5 60÷80 38.5 25÷30 90.9

Конкретное значение светоотдачи не всегда, но все же указывается некоторыми производителями ламп на их упаковке. Это может быть надпись «светоотдача» или же «Lighting effect». Если нет, то его несложно определить и самому, разделив паспортный световой поток на указанную потребляемую мощность.

На упаковках некоторых ламп производитель сразу указывает и световую отдачу прибора.

На упаковках некоторых ламп производитель сразу указывает и световую отдачу прибора.

Совершенно очевидно, что из всех ламп, применяемых в бытовых условиях, наилучшими показателями светоотдачи обладают светодиодные приборы – у них этот показатель доходит до 100 лм/Вт, и даже может быть несколько выше. Но прогресс не стоит на месте, и разработчики заявляют о скором выходе в серийное производства ламп со светоотдачей порядка 200 лм/Вт. Но до идеального источника еще ой как далеко…

Кстати, ученым удалось оценить световую отдачу Солнца, и она – не столь высока: примерно 93 лм/Вт.

Про световую отдачу источников света различного типа рассказывается и в предлагаемом видеосюжете:

Видео: Что такое световая отдача, и каково практическое применение этого параметра?

Сила света

В физике есть понятие точечного источника света – он распространяет излучение совершенно одинаково во всех направлениях. На практике такое если и бывает, то крайне редко, да и то – с некоторым упрощением понятий. На деле световой поток в разные стороны бывает неравномерен. И чтобы оценить, скажем так, его пространственную плотность, оперируют величиной силы света. А чтобы разобраться, что это такое, придется вспомнить еще и понятие телесного угла.

Начнем именно с геометрии. Итак, телесный угол – это часть пространства, объединяющая все лучи, исходящие из одной точки и пересекающую определенную поверхность (ее называют стягивающей поверхностью). В фотометрии, понятно, это освещаемая поверхность. Измеряется этот угол в особых величинах – стерадианах (ср), и обычно в формулах обозначается символом Ω.

Схема, помогающая понять, что же такое телесный угол.

Схема, помогающая понять, что же такое телесный угол.

Величина телесного угла – это отношение площади стягивающей поверхности к радиусу сферы.

Ω = S/R²

То есть если взять, к примеру, сферу с радиусом один метр, то телесный угол в один стерадиан «вырежет» на ее поверхности пятно площадью один квадратный метр.

Для чего это знать? Дело в том, что понятие силы света напрямую связано с телесным углом. А конкретно – световой поток в один люмен, распространяющийся в пространстве, ограниченном телесным углом в один стерадиан, обладает силой света в одну канделу. Математически эта зависимость выглядит так:

I = Ф/ Ω

А если говорить об энергетической силе света, равной одной канделе, то это 1/683 Вт/ср.

Кстати, кандела – это одна из семи основных величин системы СИ.

Кандела в буквальном переводе с латинского означает свечу. Это как раз тот «пережиток прошлого», о котором уже говорилось выше, но зато он очень наглядно показывает всю взаимосвязь величин.

Поясним на рисунке:

Рисунок, хорошо демонстрирующий взаимосвязь основных фотометрических величин

Рисунок, хорошо демонстрирующий взаимосвязь основных фотометрических величин

Итак, имеется точечный источник света – свеча. Ее горящий фитиль излучает свет силой в одну канделу (поз. 1).

В пространстве, ограниченном телесным углом, равным одному стерадиану (поз. 2), будет при этом распространяться световой поток (поз. 3), равным одному люмену. На некотором расстоянии от источника (радиусе сферы – поз. 4) этот поток освещает поверхность определённой площади (поз. 5). Забегая вперёд сразу скажем, если площадь равна одному квадратному метру, то что при таких условиях в этом «световом пятне» обеспечивается освещенность, равная одному люксу (лк).

Если вернуться к свече, как к эталонному источнику света, то несложно рассчитать и ее общий световой поток. Полная сфера имеет телесный угол, равный 4π, то есть, с небольшим округлением, он равен 12.56 стерадиан. А это значит, что свеча, излучающая во все стороны свет силой в одну канделу, дает общий световой поток, равный 12.56 люмен.

Интересно, что еще не столь давно излучающую способность источников света и оценивали «в свечах». Например, говорили – нужна «лампочка на шестьдесят свечей». Продавцы и покупатели прекрасно понимали друг друга – приобреталась лампочка накаливания на 60 Вт, хотя, по сути, эти величины никак между собой в данном случае, с точки зрения физики, не связаны. И что забавно – это было близко к истине.

Давайте посмотрим – 60 свечей по 12,56 люмен дадут в сумме 753,6 люмена. Заглянем в таблицу выше – лампа накаливания с потреблением 60 ватт обладает световым потоком в примерно в 700 люмен. Совсем рядышком!

Но, повторимся, правильна оценка источников света все же должна осуществляться в люменах.

Яркость света

Стоит рассмотреть еще один параметр – это яркость источника света. Дело в том, что с точечными источниками дело иметь практически не приходится. То есть большинство источников обладает какой-то определенной излучающей поверхностью. И при равном световом потоке, но отличающейся площади излучения света, зрением это будет восприниматься по-разному.

Два источника света с равными показателями излучаемой силы света и светового потока, расположенные на одинаковом расстоянии от человека, но имеющие разные размеры, будут восприниматься зрением как более яркий и более тусклый.

Два источника света с равными показателями излучаемой силы света и светового потока, расположенные на одинаковом расстоянии от человека, но имеющие разные размеры, будут восприниматься зрением как более яркий и более тусклый.

То есть, по сути, яркость – эта сила света, излучаемого с определенной единицы площади видимой поверхности источника света.

L = I/S

Понятно, что единицей яркости будет кандела на квадратный метр.

Это важная величина, так как органы зрения, если смотреть на источник света, реагируют, скорее, не на силу света как таковую, а именно на яркость. При большой ее величине (свыше 160 тыс. кандел на квадратный метр) свет может вызвать раздражение глаз, болезненные ощущения, слезливость. Поэтому производители осветительных приборов и выпускают лампы с матовыми колбами. Практически без потери светового потока, излучение идет не конкретно от волоска накаливания или светодиода с их небольшими площадями, а с куда большей по площади поверхности колбы. Такое свечение значительно безопаснее для сетчатки глаза, воспринимается зрением намного комфортнее.

Освещенность поверхности

Вот, наконец, добрались мы и до освещенности. Эту величину можно считать самой прикладной, так как именно освещенностью того или иного участка оценивается общая работа осветительных приборов.

Образно выражаясь, освещенность (Е) – это поверхностная плотность светового потока (Ф), распределенного на той или иной площади (S). Если подходить с некоторым упрощением, то это можно выразить такой формулой:

Е = Ф/ S

Как мы видели выше, один люмен светового потока на площади в один квадратный метр создает освещенность, равную одному люксу (лк).

Зависит освещенность от целого ряда факторов, если даже не принимать во внимание собственные характеристики источника света.

  • Во-первых, чем дальше расположен источник от освещаемой поверхности, тем больше площадь «светового пятна» (вспоминаем конус телесного угла). То есть световой поток распределяется по большему участку. Причём, как мы помним, эта зависимость – квадратичная. То есть при изменении расстояния вдвое, освещённость снизится в четыре раза, втрое – в девять раз, и т.п.

Если рассматривать точечный источник, то можно применить формулу Кеплера:

Е = I / r²

О значении входящих в формулу величин повторяться не будем – они приведены выше.

  • Во-вторых, показанная выше формула Кеплера справедлива лишь для поверхности, перпендикулярной направлению светового потока. На деле, безусловно, так бывает нечасто. То есть в том случае, когда освещаемая плоскость расположена под каким-то углом α к направлению потока, приходится делать поправку и на это:

Е = (I / r²) × cos α.

Вспомните – когда вам необходимо максимально ярко осветить поверхность, вы направляете фонарь перпендикулярно к ней. Но если его расположить под углом – освещенность резко упадет, так как свет как будто «размазывается» по поверхности.

  • В-третьих, освещенность конкретного участка зависит еще и от его, так сказать, окружения. Дело в том, что большинство поверхностей не поглощают весь попадающий на них свет, а в значительной степени отражают его. И тем самым сами становятся своеобразными источниками света.

Подсвеченные поверхности потолка или стен сами начинают выступать в роли источников света

Подсвеченные поверхности потолка или стен сами начинают выступать в роли источников света

Вспомним что говорилось в разделе про яркость свечения. Да, действительно, яркость таких подсвеченных участков бывает не особо высока. Но зато излучение идет с приличной площади, и в итоге создается весьма значимый световой поток.

А яркость такой подсвеченной поверхности зависит и от ее освещенности, и от диффузно-отражающей способности, которая имеет отдельное название – альбедо. Чем выше это альбедо, тем ярче свечение. А раз ярче – то и больше изучаемый «вторичный» цветовой поток.

Несколько наглядных примеров отраженного света. Лист белой бумаги при освещённости всего в 50 люкс будет иметь яркость в 15 кд/м². Свечение полной луны (а это, как мы знаем – отраженный от ее поверхности солнечный свет) характеризуется яркостью в 2500 кд/м². А поверхность чистого белого снега в солнечный день достигает яркости до 3000 кд/м². Немало!

Это явление очень широко используется при организации освещения и в дизайнерском оформлении комнат. Выпускаются целые модельные линейки светильников, специально рассчитанных на направленность в сторону стен или потолка, то есть «в работу» по общему освещению помещения включаются именно подсвеченные участки. Этот же эффект применяется при создании многоярусных потолочных конструкций со светодиодной ленточной подсветкой.

Несложно догадаться, что освещенность помещения будет зависеть и от выбранного стиля его отделки. Одна и та же лампочка, скажем, в белой комнате даст куда большую освещенность, чем в выкрашенной в темных тонах.

Так как конечным ожидаемым результатом работы осветительных приборов является создание комфортных и безопасных для здоровья показателей освещения в помещении, именно значение освещенности поверхностей и подлежит регламентации. В законодательных актах (СНиП и СанПиН) указывается, какая освещенность должна достигаться в различных помещениях, в зависимости от их предназначения.

Так, действующим СНиП 23-05-95 в его актуализированной редакции (Свод Правил СП 52.13330.2011 ) указанные следующие нормативные показатели освещенности для жилых домов:

Тип (предназначение) помещения Нормы освещенности в соответствии с действующими СНиП, люкс
Жилые комнаты 150
Детские комнаты 200
Кабинет, мастерская или библиотека 300
Кабинет для выполнения точных чертежных работ 500
Кухня 150
Душевая, санузел раздельный или совмещенный, ванная комната 50
Сауна, раздевалка, бассейн 100
Прихожая, коридор, холл 50
Вестибюль проходной 30
Лестницы и лестничные площадки 20
Гардеробная 75
Спортивный (тренажерный) зал 150
Биллиардная 300
Кладовая для колясок или велосипедов 30
Технические помещения – котельная, насосная, электрощитовая и т.п. 20
Вспомогательные проходы, в том числе на чердаках и в подвалах 20
Площадка у основного входа в дом (крыльцо) 6
Площадка у запасного или технического входа 4
Пешеходная дорожка у входа в дом на протяжении 4 метров 4

При этом оценка освещенности должна вестись на горизонтальной плоскости на высоте пола. Для лестниц – как на высоте пола, так и на переходных площадках и ступенях.

Для оценки уровня освещенности применяются специальные приборы – люксметры. Они состоят из фотоприемника со сферической поверхностью датчика, и блока-преобразователя с аналоговой (стрелочной) или цифровой индикацией показаний.

Компактный люксметр – прибор для измерения освещенности

Компактный люксметр – прибор для измерения освещенности

Понятно, что люксметр – это узкопрофессиональный дорогостоящий прибор, которым пользуются специалисты, и иметь который дома совершенно не требуется. Но разбираться в вопросах основных фотометрических величин – не помешает любому хозяину дома или квартиры.

Зачем? — могут спросить многие. Да хотя бы для того, чтобы суметь самостоятельно спланировать использование тех или иных источников света, чтобы добиться нужной освещённости. Ведь от нее напрямую зависит здоровье и общее настроение всех членов семьи.

О практическом положении этих знаний как раз пойдет речь в следующем разделе публикации.

Цветовая температура

Чтобы закончить разговор об основных характеристиках источников света, необходимо остановиться и на их цветовой температуре.

При совершенно равных показателях излучаемого светового потока одна лампочка может давать тёплый желтоватый цвет, другая – белый нейтральный, а третья, например – светиться холодным оттенком синевы. Как их различить по этому параметру? Для этого разработана специальная шкала цветовой температуры.

Сразу оговоримся – здесь нет никакой связи между температурой воздуха в помещении или температурой нагрева самого источника света. Просто в качестве эталона взято свечение физического тела, разогретого до больших температур.

Любое тело, если его температура выше абсолютного нуля, само по себе является источником инфракрасного излучения. По мере роста температуры, длина волны этого излучения меняется, и в определенный момент доходит до видимого участка спектра.

Это, наблюдал, наверное, каждый – металлический пруток при нагревании сначала краснеет, затем начинает светиться ярко-красным светом, можно его раскалить, как говорят, и «добела». А при выполнении электросварочных работ, когда температура дуги достигает очень высоких показателей, плавящийся метал может приобрести и голубой оттенок.

Именно эта градация и положена в основу шкалы цветовой температуры. Она указывается в Кельвинах – а по шкале можно увидеть, какое свечение будет излучать лампа.

Графических изображений температурной цветовой шкалы – очень много. Например, довольно наглядным видится вот такое.

Графических изображений температурной цветовой шкалы – очень много. Например, довольно наглядным видится вот такое.

Эта цветовая температура обычно указывается в маркировке ламп. Иногда она сопровождается и текстовым пояснением, или даже миниатюрной шкалой, показывающей, в какой области видимого спектра будет светиться лампа.

На упаковке лампы или в нанесенной на цоколе или колбе маркировке должна указываться цветовая температура излучаемого света.

На упаковке лампы или в нанесенной на цоколе или колбе маркировке должна указываться цветовая температура излучаемого света.

Выбор ламп по их цветовой температуре зависит от того, какую обстановку планируется поддерживать в помещении. Безусловно, здесь будет играть немалую роль и субъективный фактор – то есть предпочтения хозяев. И готовых «рецептов» на этот счет нет. Но в таблице ниже приведен рекомендательный обзор ламп по их свечению. Возможно, это кому-то поможет при выборе.

Цветовая температура Зрительное восприятие Возможные определения создаваемой атмосферы Характерные области применения
2700 К Теплый свет Открытая, теплая, дружеская, уютная, расслабляющая Жилые комнаты, вестибюли гостиниц, небольшие бутики, рестораны, кафе
3000 К Белый свет Интимнаая, дружеская, располагающая к общению Жилые комнаты, библиотеки, магазины, офисы
3700 К Нейтральный свет Дружеская, располагающая к общению, дающая ощущение безопасности, повышающая внимательность Музеи и выставочные залы, книжные магазины, офисы
4100 К Холодный свет Способствующая концентрации вниимания, чистая, ясная, продуктивная Учебные помещения, конструкторские бюро, офисы, больгицы, крупные магазины, вокзалы
5000 — 6500 К Холодный дневной свет Тревожная, излишне яркая, подчеркивающае цвета, стерильная, со временем — утомляющая Музеи, ювелирные магазины, некоторые кабинеты в медицинских учреждениях

Проведение самостоятельных расчетов.

Как и было обещано, в этом разделе публикации будет рассмотрен алгоритм проведения расчета освещенности. Точнее, если быть более корректным, расчет имеет как раз обратную направленность. То есть нормальное значение освещенности нам уже известно. И вычисления должны нас привести к результату, сколько ламп и с каким световым потоком потребуется для его обеспечения.

Общая формула для проведения расчетов

Итак, начнем с той формулы, которая будет у нас служить основой расчетов.

Fл = (Ен × Sп × k × q) / (Nc × n × η)

— это световой поток лампы, которую требуется установить в светильник. То есть эта та самая величина, которая поставлена целью проведения вычислений.

Ен — нормативная освещённость поверхностей, в зависимости от типа помещения. Она соответствует параметрам, установленным СНиП и приведенным выше в таблице.то есть отталкиваемся именно от нормативного значения.

Sп — площадь освещаемой поверхности. Обычно здесь фигурирует площадь комнаты, если рассчитывается общее освещение. Но если целью ставится расчет освещенности локального участка (например, рабочей зоны), то подставляется именно площадь этой зоны.

k — корректирующий коэффициент, который часто называют коэффициентом запаса. Его введением учитывается сразу несколько обстоятельств, влияющих на световую отдачу ламп. Во-первых, многие лампы со временем начинают растрачивать свой излучающий потенциал, попросту говоря – тускнеть. Во-вторых, на излучающую способность могут влиять и некоторые внешнее факторы – это запыленность помещения или, скажем, высокая концентрация пара, препятствующая свободному распространению световых лучей.

Коль речь у нас идет о жилых помещениях, где плотный пар стоять не должен, а пыль удаляется регулярными уборками, то вторую группу факторов можно сбросить со счетов. А по постепенной потере излучающей способности коэффициент для разных типов ламп можно принять следующим:

— лампы люминесцентные (газоразрядные): 1.2;

— обычные лампы накаливания и «галогенки»: 1.1;

— лампы светодиодные: 1.0.

q — коэффициент, учитывающий неравномерность свечения некоторых типов ламп. Он принимается равным:

— для ламп накаливания и газоразрядных ртутных ламп: 1.2;

— для компактных люминесцентных ламп накаливания и светодиодных источников света: 1.1.

Переходим к знаменателю дроби.

Nc — количество осветительных приборов, планируемых к установке в помещении или в отдельной зоне, для которой проводится расчет.

n — количество рожков в планируемом к установке светильнике.

Наверное, понятно, что произведение последних двух величин показывает, какое же количество ламп планируется к установке. Например, устанавливается одна пятирожковая люстра. Тогда Nc =1, а n =5. Или планируется осветить помещение двумя приборами, каждый по три лампочки: Nc =2, а n =3, Но если освещение будет осуществляться одним прибором с одной лампой, что обе эти величины будут равны единице.

η — коэффициент использования светового потока. Эта поправочная величина учитывает множество факторов, касающихся как особенностей помещения, так и специфики планируемых к установке осветительных приборов.

Так как именно этот коэффициент пока что остается неизвестной величиной, с него и следует начать проведение расчётов.

Находим коэффициент использования светового потока

Эту величину можно назвать табличной эмпирической. Она зависит и от площади помещения, и от расположения светильника, и от основного направления светового потока, и от отделки поверхностей потока, стен и пола.

Прежде всего для входа в таблицу придется определить так называемый индекс помещений. Он учитывает размеры помещения, причём, именно в соотношении длины и ширины, так как в квадратной комнате и в вытянутой прямоугольной световой поток все же будет распространяться по-разному. И второе – он учитывает высоту расположения светильника над освещаемой поверхностью. Как мы помним – по требования СНиП оценка освещенности ведется по горизонтальной плоскости на уровне пола.

Важно – иногда путают высоту потолка в комнате с высотой установки светильника. А это все же не одно и то же! Например, осветительный прибор может быть закреплён на стене (бра), установлен на стойке или размещен на столе или тумбочке (торшер или настольная лампа), подвешен к потоку на определенном расстоянии от потолочной поверхности (люстра).

Формула, наверное, ни о чем не скажет. Лучше предложим воспользоваться для определения этого индекса помещения онлайн-калькулятором.

Калькулятор для определения индекса помещения.

Перейти к расчётам

Итогом расчетов станет какая-то дробная величина. Ее приводят в ближайшую сторону к следующим значениям: 0,5;  0,6;  0,7;  0,8;  0,9;  1,0;  1,1,  1,25;  1,5;  1,75;  2,0;  2,25;  2,5;  3,0;  3,5;  4,0;  5,0. Почему именно к ним? Да, четно говоря, просто потому, что именно такая градация принята в таблицах, расположенных ниже.

Таблицы для определения коэффициента использования светового потока

Для входа в таблицу необходимо будет еще оценить отражающую способность поверхностей в помещении (помните, говорилось о некотором альбедо, способствующим освещенности или, наоборот, приглушающим ее).

Отражающую способность поверхностей, в зависимости от цвета их отделки, можно принять следующую:

Оттенки интерьерной отделки Коэффициент отражающей способности
Белый цвет 70%
Светлые тона 50%
Средние тона 30%
Темные тона 10%
Черный цвет 0%

Для пользования таблицей следует сразу оценить отделку комнаты в порядке: потолок – стена – пол в процентах отражающей способности. Понятно, что здесь придётся проявить определённую сообразительность – с белым и черным цветов ясность есть, а вот с остальным необходимо подумать, отнести их больше к светлым, средним или темным тонам. Но для человека с нормальным восприятием цвета это не должно стать проблемой.

Следующим шагом следует определить тип светильника, планируемого к установке – предложено пять различных вариантов. Именно этот критерий поможет выбрать нужную таблицу. (все таблицы размещены в правом столбце. Изображения «кликабельны», то есть увеличатся до нормального размера при клике мышкой).

Ну и уже по этой выбранной  таблице, на основании всех собранных данных, находится коэффициент.

Особенности осветительного прибора и его размещения Иллюстрация Таблицы для определения коэффициента использования светового потока.
(Выбранная таблица увеличится при клике мышкой).
Светильник размещён непосредственно на поверхности потолка.
Основное направление света – вниз.
Светильник подвешен на потолке или на стене, оснащен плафоном дающим преимущественное распространение света вниз.
Светильники подвесные с плафонами, обеспечивающими равномерное распределение света по всем направлениям.
Такой же эффект дает и просто повешенные лампы без плафона
Светильники с плафонами, преимущественно направляющими свет в сторону потолка, для отражения от потолочной поверхности.
Светильники с малопрозрачными или непрозрачными плафонами, дающими узкий направленный поток света в выделенной области.

Просто для примера. Планируется к установке на потолочный поверхности подвесной светильник с плафоном, дающим преимущественное распространение света вниз. Находим устраивающую нас таблицу. Вот она:

Пример определения коэффициента использования светового потока по таблице

Пример определения коэффициента использования светового потока по таблице

Проведённым ранее расчётом определили индекс помещения. Допустим, он равен 1.0.

По оценке отделки получаем следующее соотношение – 70% (белый потолок), 30% (темно-бежевые стены, которые можно отнести к средним тонам), 10% (темный, близкий к черному пол).

По этим значениям находим пересечение столбцов и строки (пример показан на иллюстрации), и получаем искомое значение коэффициента использования светового потока, равное 0,30.

Всё, теперь у нас есть уже все данные для проведения окончательного расчета. И для него можно, опять же, воспользоваться встроенным онлайн-калькулятором.

Калькулятор расчёта необходимого светового потока источников света

Перейти к расчётам

Полученное значение показывает, какой должен быть световой поток у ламп, которые обеспечат необходимую норму освещенности в помещении.

*  *  *  *  *  *  *

Что можно добавить напоследок?

  • Если расчет ведётся для какой-то ограниченной зоны, например, для подсветки рабочей области в мастерской или гараже, то и значения площади берутся только для нее. И расположение и тип светильников также – только те, которые будут освещать именно этот участок. То есть исходим из принципа автономности – рабочая зона должна быть нормально освещена даже при полностью выключенном общем освещении. Это же касается и других локальных участков – письменного стола, выделенного места для рукоделия в кресле под торшером и т.п.
  • Нормальная освещенность довольно часто в повседневной жизни выглядит избыточной. Например, человеку просто хочется побыть одному в полумраке, или просто для просмотра телепередач яркий свет не требуется. Значит, можно и нужно предусмотреть зональную дополнительную подсветку (на которую уже не будут распространяться санитарные нормы), или установить диммер, с помощью которого можно изменять излучаемый световой поток осветительных приборов.
  • В публикации уже не раз подчеркивалось, и проведение расчета – тому лишнее подтверждение, что определяющим критерием при выборе ламп для обеспечения требуемой освещенности должен являться именно световой поток. Но про потребляемую мощность тоже забывать не следует.

Дело в том, что многие светильники имеют ограничения по этому параметру. Например, в паспорте изделия указано, что максимальная суммарная мощность не должна превышать 60 ватт. Это может быть вызвано ограниченной термостойкостью пластиковых деталей светильника или малым сечением проводов, проложенных в нем. То есть и потребляемую мощность ламп также следует учитывать. Если же она получается выше допустимого значения, значит, придется подыскивать другой светильник.
Может случиться и так, что расчетный световой поток получился столь высоким, что таких ламп в ассортименте магазинов попросту нет. Значит, планируемое количество источников света — недостаточное. Придется рассматривать варианты с увеличением количества светильников, или же со светильниками с большим количеством рожков.

Общие сведения

Я́ркость источника света — это световой поток, посылаемый в данном направлении, деленный на малый (элементарный) телесный угол вблизи этого направления и на проекцию площади источника [2] на плоскость, перпендикулярную оси наблюдения. Иначе говоря – это отношение силы света, излучаемого поверхностью, к площади её проекции на плоскость, перпендикулярную оси наблюдения.

В определении, данном выше, подразумевается, если рассматривать его как общее, что источник имеет малый размер, точнее малый угловой размер. В случае, когда речь идет о существенно протяженной светящейся поверхности, каждый ее элемент рассматривается как отдельный источник. В общем случае, таким образом, яркость разных точек поверхности может быть разной. И тогда, если говорят о яркости источника в целом, подразумевается вообще говоря усредненная величина. Источник может не иметь определенной излучающей поверхности (светящийся газ, область рассеивающей свет среды, источник сложной структуры – например туманность в астрономии, когда нас интересует его яркость в целом), тогда под поверхностью источника можно иметь в виду условно выбранную ограничивающую его поверхность или просто убрать слово “поверхность” из определения.

В системе СИ измеряется в канделах на м². Ранее эта единица измерения имела стандартное название нит (1нт=1кд/1м²), но в настоящее время стандартами на единицы СИ применение этого наименования не предусмотрено.

Существуют также другие единицы измерения яркости — стильб (сб), апостильб (асб), ламберт (Лб):

1 асб = 1/π × 10−4 сб = 0,3199 нт = 10−4 Лб. Вообще говоря яркость источника зависит от направления наблюдения, хотя во многих случаях излучающие или диффузно рассеивающие свет поверхности более или менее точно подчиняются закону Ламберта, и в этом случае яркость от направления не зависит.

  • Последний случай (при отсутствии поглощения или рассеяния средой – см. ниже) позволяет в определении рассматривать и конечные телесные углы и конечные поверхности (вместо бесконечно малых в общем определении), что делает определение более элементарным, однако надо понимать, что в общем случае (к которому при требовании большей точности относятся и большинство практических случаев) определение должно основываться на бесконечно малых или хотя бы физически малых (элементарных) телесных углах и площадках.
  • В случае поглощающей или рассеивающей свет среды видимая яркость, конечно, зависит и от расстояния от источника до наблюдетеля. Но само введение такой величины как яркость источника мотивировано не в последнюю очередь именно тем фактом, что в важном частном случае непоглощающей среды (в том числе вакуума) видимая яркость от расстояния не зависит, в том числе в том важном практическом случае, когда телесный угол определяется размером объектива (или зрачка) и уменьшается с расстоянием (падение с расстоянием от источника силы света точно компенсирует уменьшение этого телесного угла).
  • Существует теорема, утверждающая, что яркость изображения никогда не превосходит яркости источника.

Световой поток

Перейдем к определению единицы люмен (лм). Это световой поток, испускаемый источником света, сила которого равна одной канделе при температуре 25 °С и при эталонных условиях.

Световой поток характеризует количество света или световой мощности, попадающей на поверхность за единицу времени. Другими словами, световой поток определяется как величина воздействия на селективный световой приемник с определенной спектральной чувствительностью или как общее количество света, испускаемого источником.

Разница между яркостью и освещенностью

ЯркостьОсвещенность

В русском языке слово «яркость» имеет два значения. Яркость может означать физическую величину, то есть характеристику светящихся тел, равную отношению силы света в определенном направлении к площади проекции светящейся поверхности на плоскость, перпендикулярную этому направлению. Также она может определять более субъективное понятие об общей яркости, которое зависит от многих факторов, например особенностей глаз того, кто смотрит на этот свет, или количества света в окружающей среде. Чем меньше света вокруг, тем ярче кажется источник света. Чтобы не путать эти два понятия с освещенностью стоит запомнить, что:

яркость

характеризует свет,
отраженный
от поверхности светящегося тела или посылаемый этой поверхностью;

освещенность

характеризует
падающий
на освещаемую поверхность свет.

В астрономии яркость характеризует как излучающую (звезды), так и отражающую (планеты) способность поверхности небесных тел и измеряется по фотометрической шкале звездных яркостей. Причем, чем ярче звезда, тем меньше величина ее фотометрической яркости. Самые яркие звезды имеют отрицательную величину звездной яркости.

All-Electronic.ru – сайт о радиосхемах и электронных устройствах. Материал расчитан на новичков: схемы подобраны простые, здесь в статьях рассказывается об азах радиотехники. Любые вопросы можно задать в комментариях.

Значение единиц яркости

  1. НИТ — это устаревшая единица, раньше она использовалась в системе СИ, размерность её составляет примерно 1кд/ 1 м² . Сейчас стандарты этой единицы давно не используются и на смену пришли совершенно новые.
  2. СТИЛЬБ — используется в системе СГС . Яркость светящейся поверхности площадью 1 см 2 составляет 1 стильб. Она также практически вышла из употребления, и не используется современным человечеством.
  3. ЛАМБЕРТ — внесистемная единица яркости, стала применяться впервые в США. Назвали данную единицу в честь Ламберта Иоганна Генриха. Немецкий математик, астроном, физик и философ, по своему происхождению учёный был французом. Сокращенно ламберт пишут, как лб.
  4. АПОСТИЛЬБ — единица измерения для освещенных поверхностей также используется в системе СГС. Была открыта французским учёным физиком Андре Блоделем. АПОСТИЛЬБ с 1978 года официально считается устаревшей и сейчас уже не используется.

Современная единица яркости

В каких единицах измеряется освещенность и яркость света – что такое люксы
Наука, которая изучает световые процессы, называется фотометрией. Она характеризует электромагнитные излучения светового диапазона. В фотометрии измерения производят с помощью диапазона спектра, который не отличается от обзора видимости человеческого глаза. Яркость определяет собой поток, который посылается лишь в определенном направлении видимой поверхности, она полностью может охарактеризовать светящееся тело.

В международной системе измерений (СИ) яркость можно измерить в канделах на квадратный метр. Если ранее измерением яркости служила НИТ, то сейчас ее принято измерять в канделах.

Кандела на квадратный метр (кд / м² ) — представляет собой производную яркости в системе СИ, основывается на двух измерениях: силы света и площади квадратного метра.

В зависимости от того, в каких масштабах необходимо измерить яркость поверхностей, существуют такие измерения, как кандела на квадратный сантиметр, кандела на квадратный фут, кандела на квадратный дюйм и даже килокандела на квадратный метр.

Килокандела на квадратный метр ( ккд / м² ) — представляет собой также измерение яркости, но в отличие от обычной канделы, она кратна производной в СИ системе.

Современный мир продвинулся настолько далеко, что прогресс достигает все новых и новых высот. Так, появился специальный конвертор, при помощи которого можно перевести абсолютно любые единицы яркости в любые другие. Это не составит особого труда, достаточно написать единицу измерения, которую необходимо перевести, и получить правильный ответ. Правильность ответа может не всегда быть предельно точной, а с некими погрешностями, потому что иногда конверторы могут округлять лишь до 10 цифр после запятой. Некоторые конверторы могут сокращать до экспоненциальной записи, например: 1,103E +6. E — это экспонента, которую в математике легко перевести, умножив на десять в степени.

Фотометр

Фотометр — это устройство, которое измеряет освещенность. Обычно свет поступает на фотодетектор, преобразуется в электрический сигнал и измеряется. Иногда встречаются фотометры, которые работают по другому принципу. Большая часть фотометров показывают информацию об освещенности в люксах, хотя иногда используются и другие единицы. Фотометры, называемые экспонометрами, помогают фотографам и операторам определить выдержку и диафрагму. Кроме этого фотометры используют для определения безопасной освещенности на рабочем месте, в растениеводстве, в музеях, и во многих других отраслях, где необходимо знать и поддерживать определенную освещенность.

Где могут понадобиться данные знания

Многие люди любят отгадывать кроссворды и сканворды. Авторы, придумывающие сканворды, используют своеобразную терминологию и все более хотят запутать читателя. Необходимо постараться, чтобы разгадать точный ответ. Думаете, для чего может понадобиться знание единицы яркости? Сканворд вполне может содержать подобный вопрос.

Например, такой случай. Нужно разгадать из сканворда слово из слова: ОТЛИЧНИК. Чтобы проще было разгадать данное слово, есть подсказка — это единица яркости светящейся поверхности, само слово состоит из 3 букв. По данным подсказкам легко можно определить, что это за слово. Ответ на сканворд: НИТ.

В чем измеряется яркость светодиодных ламп

В описании каждого товара от AlexLed указан световой поток. Он измеряется в люменах. Именно количество люмен отражает, какое количество света излучает лампа, соответственно, яркость лампочки измеряется в люменах.

Чтобы определить яркость светодиодной лампы, конечно, можно обратить внимание на ее мощность. Но это будет лишь усредненное представление о ее световом потоке. Например, 800 Лм может излучать лед лампочка как мощностью 6 Ватт, так и 10 Ватт.

Яркость лампы измеряется в люменах

Еще несколько лет назад наиболее распространенным видом источника искусственного света были лампочки накаливания. Все они были устроены одинаково, а потому, лампы одной и той же мощности светили в равной мере ярко. В случае же светодиодных ламп это правило не работает — производители используют разные комплектующие, о них мы рассказывали в статье об устройстве светодиодной лампы. Так дешевый светодиод и драйвер могут потреблять больше электроэнергии в сравнении с более современными, но отдавать меньше света.

Поэтому, если вы привыкли к показателю яркости лампы накаливания и соотношению ее с мощностью, обратите внимание на то, какой световой поток излучает лампочка.

Мощность лампы накаливания, ВтСветовой поток, Лм

40 400
60 700
75 900
100 1200
150 1800

Так, если вы привыкли к лампе накаливания в 100 Вт, вам не нужно искать лед лампу аналогичной мощности. Вам нужна лампочка со световым потоком в 1200 Лм.

Если вы привыкли к лампе накаливания в 100 ватт, вам нужна светодиодная лампа со световым потоком в 1200 люменов

Таблица сравнения яркости светодиодных ламп и ламп накаливания

Маркировка светодиодной лампы

Если вы только начинаете использовать светодиодные лампы, то подобрать источник света, который заменит старый с минимальными отличиями, может быть не просто. Подскажем, на что следует обратить внимание.

  1. Люмены. Это и есть яркость лампы. Если вы пользовались лампочкой 1300 Лм, а перешли на 900 Лм, то новый свет вам покажется тусклым. Разница в 100 Лм будет незаметна, но большие расхождения весьма ощутимы.
  2. Мощность. На лампе всегда указано, сколько Ватт она потребляет. Чем их меньше, тем более скромный счет за электроэнергию вы получите. Именно поэтому лучше перейти с ламп накаливания на светодиодные: со световым потоком 1200 Лм первые потребляют 100 Вт, а вот лед лампа — около 12 Вт, разница более чем в 8 раз!
  3. Цветовая температура. Хоть этот показатель не зависит от яркости, субъективно теплый свет может показаться менее ярким, чем холодный. Измеряется цветовая температура в Кельвинах и может быть теплой, нейтральной или холодной.

Пример маркировки светодиодных ламп

Как видите, потребляемое количество ватт — это важная характеристика светодиодной лампы, но яркость не зависит от нее напрямую.

Приборы для замеров освещенности

Для проведения измерения уровня освещенности применяют люксметры. Конструкция самых простых приборов включает фотоэлемент, предназначенный для преобразования световой энергии в электрическую. Потом измеренный сигнал пересчитывается и отображается на стрелочной шкале или на цифровом жидкокристаллическом дисплее в люксах.

Люксметр

Показания прибора зависят от светового спектра. Поэтому при замерах уровня освещенности в помещениях или на открытом воздухе они могут быть неточными. Погрешность приборов простой конструкции — более 10%. При замерах в разных условиях применяются поправочные коэффициенты.

У приборов для измерения освещенности высокого класса более сложная конструкция. В них применяются специальные светофильтры, приближающие чувствительность устройства к чувствительности человеческого глаза. Также используются насадки для точности измерения освещенности, создаваемой источником света, расположенным под углом, или контрольные насадки для проверки самого прибора.

Существуют приборы для измерения яркости света — яркомеры. Могут выпускаться комбинированные устройства, совмещающие возможности люксметра и яркомера.

Профессиональные фотографы используют специализированные приборы:

  • для определения освещенности сцены и выбора экспопары для съемки применяются экспонометры;
  • для измерения мощности вспышки и длительности ее импульса используются флэшметры.

При измерении освещенности нужно учитывать, что освещение может быть естественным, искусственным и комбинированным, включая естественное, которое дополнено искусственным.

При расчете количества источников света для создания искусственного освещения принимается во внимание коэффициент пульсации. Для человеческого глаза пульсация, создаваемая источником света, незаметна, но длительное нахождение в условиях повышенной пульсации может негативно сказываться на здоровье, вызывать быструю утомляемость и головные боли.

Для замеров коэффициента пульсации применяются комбинированные приборы, совмещающие в одном корпусе люксметр, пульсметр и яркомер.

Как измерить яркость освещения

Измерить яркость можно с помощью специализированного прибора. В качественном яркометре устанавливают:

  • объектив с высокой светосилой;
  • чувствительную матрицу;
  • микропроцессорный блок обработки/ вывода информации.

Если хорошо настроить такой прибор, он сможет измерять силу света на большом расстоянии от источника (отражающей поверхности).

Люксометр

Приборы этой категории создают со встроенным или выносным датчиком. Простейшие стрелочные приборы стоят недорого. Однако пользоваться ими неудобно в труднодоступных местах и при высоком уровне вибраций. Повышенную точность обеспечивают цифровые модели. Фоточувствительный датчик устанавливают на поверхности. После обработки результат измерений отображается на дисплее и записывается в памяти.

Параметры, определяющие показатель светового потока и его расчет

На параметры освещенности влияет не только уровень яркости источников освещения. Следует принимать в расчет:

  1. Длину волны излучаемого света. Освещение с цветовой температурой 4200 К, которая соответствует естественному белому цвету, лучше воспринимается зрением, чем более приближенное к красному или синему участку спектра.
  2. Направление распространения света. Узконаправленные осветительные приборы позволяют сконцентрировать излучение света в нужном месте, не устанавливая более яркие светильники.

Где прописаны нормы и требования

Методы измерения уровня освещенности в производственных помещениях, на месте работ вне зданий, на дорогах и т. п. указаны в ГОСТ Р 54944-2012. Нормы освещенности при проектировании помещений и рабочих мест вне зданий и т. п. описаны в строительных нормах и правилах СНиП 23-05-95, СНиП 23-0-2010 и в своде правил СП 52.13330.2016.

К примеру, норма освещенности помещений в зависимости от их предназначения будет различаться и может составлять:

  • 20 лк для подвалов, лестниц, проходов на чердак;
  • 50 лк для коридоров и ванных комнат в квартирах;
  • 150 лк для жилых комнат и залов для тренировки;
  • 200 лк для детских комнат;
  • 300 лк при проектировании систем общего освещения производственных цехов для шлифовки поверхностей изделий.

Нормы яркости по ГОСТ Р 52870-2007

Измеряя этот показатель, учитывают:

  • При адаптации к свету данная величина должна быть ≥ 10 кд/м2, к тени – не более 0,01 кд/м2.
  • На экранах этот параметр для монохромного изображения в норме должен составлять свыше 3 000 кд/м2, цветного – 10 000 кд/м2 (при этом, для каждого цвета более 1 500 кд/м2).
  • При определении этого светового показателя в разных точках экрана разница между максимальным и минимальным числами определяется отношением первого значения ко второму, и величина должна быть в пределах от 0 до 0,7.
  • Ночные показатели яркости должны быть в 2–100 раз меньше дневных.

Обратите внимание! Яркость мониторов при наличии внешнего освещения не нормируется.

В каких единицах измеряется освещенность и яркость света – что такое люксы
Монитор при внешнем освещении

Яркость света – это очень важный параметр, влияющий на зрение и работоспособность человека, и им не стоит пренебрегать. Таким образом, для безвредной работы с монитором внутри помещения, можно установить на устройство регулятор яркости, который будет менять ее показатели в 10–100 раз, в зависимости от времени суток и наличия естественного освещения.

Освещенность и музейные экспонаты

Статуя в Версальском дворце, Франция
Статуя в Версальском дворце, Франция

Скорость, с которой ветшают, выцветают и иным образом портятся музейные экспонаты, зависит от их освещенности и от силы источников света. Сотрудники музеев измеряют освещенность экспонатов, чтобы убедиться, что на экспонаты попадает безопасное количество света, а также и для того, чтобы обеспечить достаточно света для посетителей, чтобы они могли хорошо рассмотреть экспонат. Освещенность можно измерить фотометром, но во многих случаях это бывает нелегко, так как он должен находиться как можно ближе к экспонату, а для этого часто необходимо убрать защитное стекло и выключить сигнализацию, а также получить на это разрешение. Чтобы облегчить задачу, работники музея часто пользуются фотоаппаратами как фотометрами. Конечно, это не замена точным измерениям в ситуации, где найдена проблема с количеством света, который попадает на экспонат. Но для того, чтобы проверить, нужна ли более серьезная проверка с фотометром, фотоаппарата вполне достаточно.

Экспозиция определяется фотоаппаратом на основе показаний об освещенности, и, зная экспозицию, можно найти освещенность, проделав ряд несложных вычислений. В этом случае сотрудники музеев пользуются либо формулой, либо таблицей с переводом экспозиции в единицы освещенности. Во время вычислений не стоит забывать, что камера поглощает часть света, и учитывать это в конечном результате.

Садоводы знают, что разные растения требуют разное количество света; для оценки освещенности растений можно использовать люксметры

Воздействие на здоровье

Повреждение сетчатки может произойти, когда глаз подвергается воздействию высокой яркости. Повреждение может произойти из-за местного нагрева сетчатки. Фотохимические эффекты также могут вызывать повреждение, особенно на коротких волнах.

Примеры яркости

  • Солнце в зените — 1,65⋅109 кд/м²
  • Солнце у горизонта — 6⋅106 кд/м²
  • освещённый солнцем туман — более 12 000 кд/м²
  • небо, затянутое светлыми облаками — 10 000 кд/м²
  • диск полной Луны — 2500 кд/м²
  • дневное ясное небо — 1500—4000 кд/м²
  • небо в стратосфере на высоте 19 км — 75 кд/м²
  • серебристые облака — иногда до 1—3 кд/м²
  • полярные сияния — до 0,2 кд/м²
  • ночное небо в полнолуние — 0,0054 кд/м²
  • ночное безлунное небо — 0,01 —0,0001 кд/м; 0,000171 кд/м²

Рекомендации для подбора количества ламп

Существует максимально точный способ определения количества – заказ светотехнического расчета у мастера. Только этот вариант позволяет учитывать отражение от стены, а в результате получить желанную равномерность и освещенность.

Альтернативный вариант – размещение нескольких светильников и проведение измерений, используя люксметр. Получив точные значения и оценив комфорт для зрения, вы сможете определиться с выбором.

Люксметр – название прибора, измеряющего уровень освещенности. Человеческому глазу свойственно адаптироваться под разную освещенность. При этом и самой освещенности удается изменяться при удалении от светового источника и отражения от поверхностей. В зависимости от этого достигается «средняя освещенность» или «равномерность».

Вместо вывода

Современный мир технологий освещения уже не тот, каким он был 30 лет назад. И не такой, каким он будет ещё через пару десятилетий. Пора учиться пользоваться корректными характеристиками, а не искать на коробках привычные ватты мощности. Проще всего – пользоваться значением светового потока – люменами. В усреднённых условиях они дадут нужный результат.

При проектировании систем освещения учитываются разные факторы, например, стробоскопический эффект, который может привести к травмам на производстве из-за невозможности определить, вращаются ли детали станка или остаются неподвижными.

Также нужно обращать внимание на энергоэффективность и ремонтопригодность светильников. Ошибки на этом этапе проектирования со временем могут вылиться в значительные финансовые затраты.

Предыдущая

ОсвещениеУстройство и подключение питания светодиодной ленты

Следующая

ОсвещениеЧто такое диммирование и как это использовать?

Как измерить свет, основные величины

В радиометрии лучистый поток источника света — это его излучаемая оптическая энергия в единицу времени. Однако эта величина не учитывает чувствительность человеческого глаза. Для этого имеется фотометрическая величина величина светового потока, указанная в единицах яркости (lm = cd sr), которая учитывает фотопическую реакцию человеческого глаза. Это спектральный отклик для достаточно высоких интенсивностей освещения, при которых цветовое зрение работает хорошо. Световой поток источника света показывает, насколько он способствует освещению помещения.


Полезные статьи:

Индекс цветопередачи CRI

Световая энергия

Все статьи

Световой поток часто встречается как спецификация источников света, которые используются для целей освещения – например, ламп накаливания, люминесцентных ламп и ламп на основе светодиодов. Это полезная мера того, насколько источник света может способствовать освещению помещения.

Например, лампочка «Ильича» мощностью 60 Вт может генерировать световой поток 900 лм, что соответствует светоотдаче 15 лм / Вт. Светодиоды могут создавать тот же световой поток при потреблении электроэнергии значительно ниже 10 Вт, поскольку они имеют гораздо более высокую светоотдачу.) Для большой гостиной требуется несколько тысяч люмен, что соответствует нескольким из этих ламп.

Хотя лампа накаливания превращает большую часть потребляемой электроэнергии в тепловое излучение, большая часть этого излучения находится в инфракрасной области спектра, где функция яркости равна нулю, т. е. этот свет бесполезен для освещения и не влияет на световой поток.

Измерение светового потока

Если выходной сигнал источника света хорошо направлен, например, в форме лазерного луча, можно просто измерить световой поток с помощью оптического измерителя мощности. Однако этот метод не будет работать с источником света, который излучает в широком диапазоне направлений, например, со светодиодом. В таких случаях может потребоваться использовать интегрирующую сферу, которая равномерно распределяет свет и обеспечивает освещенность фотоприемника, пропорциональную входящему световому потоку и в значительной степени независимую от его пространственных свойств.

Яркость

Яркость — это фотометрическая величина, которая может применяться к источникам света, а также к свету, который отражается или проходит через определенную область. Яркость — это световой поток на единицу телесного угла и единицу площади источника. Его также можно определить как интернсивность света на единицу площади излучения.

Единицами СИ яркости являются кандела на квадратный метр (кд / м2 = лм sr−1 м2).

Для наблюдающего глаза яркость источника света более или менее определяет его визуальную яркость. Если бы источник света мог уменьшаться при сохранении своего светового потока, он мог бы посылать такое же количество света через зрачок глаза, но этот свет был бы сконцентрирован на меньшей площади сетчатки и, следовательно, казался бы ярче, что соответствовало бы его повышенной яркости.

Аналогично, яркость на поверхности, вызванная некоторым освещением, определяет, насколько яркой будет выглядеть поверхность. Если наблюдатель удаляется от источника света, в зрачок будет попадать меньше света, но изображение источника на сетчатке станет меньше, пока угловое разрешение глаза остается достаточным, чтобы сохранялась видимая яркость. Таким образом, можно понять, почему яркость не зависит от расстояния наблюдения.

Однако для больших расстояний наблюдения, когда угловое разрешение глаза становится недостаточным, видимая яркость уменьшается, несмотря на постоянную яркость.

Некоторые типичные примеры значений яркости:

  • Луна: 2,5 · 103 кд / м2 (видна через прозрачную атмосферу)
  • Солнце: 1,6 · 10 9 кд / м2
  • нить накаливания вольфрамовой лампы накаливания: 10 7 кд / м2

Сила света

Сила света — это величина в фотометрии, характеризующая источник света. Она определяется как световой поток на единицу телесного угла. Интенсивность света учитывает спектральный отклик человеческого глаза – обычно для фотопического зрения. Этот термин в основном применяется при приближении точечного источника, т.е. на расстояниях, которые велики по сравнению с протяженностью источника.

Аналогичной величиной в радиометрии (не учитывающей спектральный отклик человеческого глаза) является интенсивность излучения. Единицами измерения силы света в системе СИ являются кандела = люмен на стерадиан (cd = лм / sr). Одна кандела приблизительно соответствует силе света обычной свечи.

Если излучение света ограничено меньшим телесным углом, например, корпусом лампы, содержащим отражатель, интенсивность света может стать соответственно выше при том же световом потоке. С другой стороны, размер излучающего объема не имеет значения.

Для равномерного всенаправленного излучения интенсивность света не зависит от расстояния до источника света – в отличие от освещенности, которая масштабируется с обратным квадратом расстояния от источника света.

Освещенность

Интенсивность излучения (или плотность потока) является термином радиометрии и определяется как поток излучения, получаемый некоторой поверхностью на единицу площади. В системе СИ она указывается в единицах Вт/м2 (ватт на квадратный метр). Излучение может быть применено к свету или другим видам излучения.

В контексте лазерной технологии общий термин «оптическая интенсивность» имеет те же единицы измерения, что и освещенность. Однако это не одно и то же количество. Важно понимать, что интенсивность определяется как количество энергии, проходящей через область, перпендикулярную лучу, в то время как освещенность относится к тому, какое количество энергии поступает на определенную поверхность с заданной ориентацией.

Интенсивность излучения, вызванная, например, лазерным лучом, который попадает на заготовку под некоторым углом θ против нормального направления, равна интенсивности луча, умноженной на cos θ. Таким образом, численное значение освещенности обычно меньше, чем значение интенсивности луча. Излучение может быть вызвано сочетанием нескольких источников света.

Фотометрия

Фотометрия — это наука и технология количественного определения и измерения свойств света, связанных с его воспринимаемой яркостью для человеческих глаз. Таким образом, он имеет дело только с видимым светом, а не с инфракрасным и ультрафиолетовым светом, и учитывает спектральную чувствительность человеческого глаза.

Обратите внимание, что термин яркость следует использовать только как качественный показатель воспринимаемой яркости, а не как измеримую величину (хотя его часто используют вместо сияния или яркости.

Светоотдача и эффективность

Светоотдача источника света — это генерируемый им световой поток, деленный либо на его световой поток, либо на потребляемую электроэнергию. В обоих случаях получают единицы люмена на ватт (лм/Вт), но смысл, конечно, разный:

  • Если разделить на поток излучения, результат зависит только от формы оптического спектра источника света в сочетании с примененной функцией яркости, которая количественно определяет чувствительность обычного человеческого глаза, зависящую от длины волны.
  • Более распространенным определением является световой поток, деленный на потребляемую источником света электрическую мощность.

Обратите внимание, что светоотдача осветительного устройства – например, потолочного светильника для гостиной или уличного фонаря – может быть существенно ниже, чем у используемого источника света, если большая часть генерируемого света теряется, например, из-за поглощения в каком-либо корпусе (приспособлении). Очевидно, имеет смысл оптимизировать не только источник света, но и светильник. В то время как некоторые приборы практически не требуют потерь, другие полностью снижают эффективность.

Пространственно направленное излучение светодиодов часто позволяет избежать значительных потерь света в светильниках. Этот фактор (в дополнение к высокой эффективности генерации света) может существенно способствовать эффективной эффективности осветительного устройства и, следовательно, достигнутой энергоэффективности.

Еще один важный аспект не содержится в светоотдаче: некоторые уличные фонари, например, посылают много света в ночное небо, где он бесполезен и даже вреден, вызывая световое загрязнение.

Другим важным аспектом является то, что светоотдача может быть значительно снижена при использовании источника питания лампы с низкой эффективностью преобразования. В то время как лампы накаливания обычно могут работать непосредственно от сетевого напряжения, многие газоразрядные лампы требуют специального источника питания.

Если это сделано по старой технологии, это может привести к потере значительного количества электроэнергии. Однако современные высокочастотные импульсные источники питания могут быть высокоэффективными, вызывая потери энергии всего на несколько процентов. Конечно, желательно, чтобы указывалась эффективная светоотдача лампы, включая ее источник питания.

Очевидно, что светоотдача осветительных приборов важна с точки зрения энергоэффективности и потребления электроэнергии, поскольку лампам с низкой эффективностью потребуется больше электроэнергии для получения светового потока, необходимого для освещения.

Хотя потерянная энергия преобразуется в тепло, и это тепло может способствовать требуемому обогреву помещения, этот аспект существенно не изменяет энергоэффективность, потому что (а) нагревательные эффекты нежелательны при любых условиях (например, летом) и (б) электрическое отопление сравнительно неэффективно из-за значительного расхода энергиипотери при выработке электроэнергии. Например, при использовании в тепловом насосе то же количество электроэнергии может внести гораздо больший вклад в нагрев, и это только тогда, когда это требуется.

Зависимость от температуры, затемнения и старения

Светоотдача некоторых источников света зависит от температуры. Для люминесцентных ламп она ориентировочно повышается с повышением температуры, в то время как для светодиодов все наоборот.

Лампы накаливания совершенно нечувствительны к температуре окружающей среды, в то время как существует сильная зависимость от рабочего напряжения (мощности): при уменьшении яркости такой лампы ее эффективность может быть существенно снижена, в то время как затемнение люминесцентных ламп и светодиодов может быть выполнено при сохранении эффективности.

Эффективность также может ухудшаться во время эксплуатации из-за процессов старения.

Светоотдача лампы

Светоотдача источника света обычно определяется как его светоотдача, деленная на максимально возможное значение эффективности. В связи с этим возникает вопрос, что именно подразумевается под “максимально возможным”.:

  • Можно принять идеальное значение 683 лм / Вт, достигнутое для идеально эффективного источника света при длине волны 555 нм. В этом случае лампочка с мощностью 15 лм/Вт будет иметь светоотдачу 15/683 = 2,2%. Тогда даже идеально энергоэффективный источник белого света никогда не сможет достичь 100% светоотдачи, поскольку эффективность обязательно снижается, например, для красной и синей спектральных составляющих.
  • Альтернативно, можно взять светоотдачу идеально эффективного источника света, имеющего ту же форму оптического спектра, что и рассматриваемый источник света. Например, для источника белого света это значение будет существенно ниже, так что результирующая светоотдача выйдет соответственно большей. В качестве количественного примера, белая светодиодная лампа может иметь светоотдачу 180 лм / Вт, а ее спектр может привести к теоретически возможной светоотдаче 300 лм / Вт; светоотдача тогда составит 180/300 = 60%. Это число показывает, насколько технология близка к теоретически возможному максимуму для данного светового спектра.

Похоже, что первое определение более распространено в литературе; многие авторы, похоже, на самом деле не осознают вопроса, какое именно определение выбрать.

Эффективность освещения

Эффективность системы освещения во многом зависит от световой эффективности источников света, но следует иметь в виду некоторые дополнительные аспекты, как описано ниже.

Стоимость эксплуатации системы освещения по существу определяется требуемым световым потоком, умноженным на продолжительность работы, и делится на светоотдачу осветительных приборов (а не только на выработку света). Этот расчет обеспечивает необходимую электрическую энергию, например, в течение 24 часов. Однако этот подход, применяемый, например, к конкретной комнате, является довольно грубым, поскольку он игнорирует подробные потребности в освещении.

Более точный подход заключается в рассмотрении того, в каких зонах помещения требуется какой уровень освещенности. Например, часто бывает достаточно высокой освещенности в нескольких местах, где люди должны иметь возможность читать документы; остальную часть помещения можно поддерживать при значительно более низком уровне освещенности.

Для максимальной эффективности затем обеспечивается определенный базовый уровень освещения (часто с помощью рассеянных источников) и некоторые дополнительные более направленные источники света для дальнейшего освещения ограниченных областей. Важность высокой светоотдачи, как правило, наиболее высока для основного освещения, на которое приходится наибольшая часть общего светового потока.

Другими важными аспектами эффективности являются то, сколько дневного света может быть использовано и сколько генерируемого света поглощается, например, на темных стенах. Обратите внимание, что белые строительные материалы отражают или рассеивают большую часть падающего света, что значительно снижает требуемый световой поток от искусственных источников света по сравнению с помещением, содержащим много темных материалов.

yes  Каталог светильников ФОКУС

Профессиональные светотехники и специалисты, работающие в области освещения, постоянно употребляют разные термины и определения, которые мало о чем говорят простому обывателю, но нужны для правильного описания цветового фона.

Чтобы было проще понимать, о чем идет речь, и что обозначают эти слова, мы подготовили список, объясняющий основные светотехнические термины и характеристики. Его не нужно учить наизусть, можно просто заходить на нужную страницу и освежать в памяти забытый параметр. Говорить «на одном языке» всегда проще.

Светотехнические параметры и понятия.

1 — Видимое и оптическое излучение

Весь окружающий нас мир образуется видимым и оптическим излучением, сосредоточенным в полосе электромагнитных волн от 380 до 760 нм. К ней с одной стороны добавляется ультрафиолетовое излучение (УФ), а с другой инфракрасное (ИК).

УФ-лучи оказывают биологическое воздействия и применяются для уничтожения бактерий. Дозировано они используются для лечебного и оздоровительного эффектов.

ИК-лучи используются для нагрева и сушки в установках, так как в основном производят тепловое воздействие.

видимое и оптические излучение

2 — Световой поток (Ф)

Световой поток характеризует мощность видимого излучения по воздействию на человеческое зрение. Измеряется в люменах (лм). Величина не зависит от направления. Световой поток — это самая важная характеристика источников света.

Например, лампа накаливания Е27 75 Вт имеет световой поток 935 лм, галогенная G9 на 75 Вт — 1100 лм, люминесцентная Т5 на 35 Вт — 3300 лм, металлогалогенная G12 на 70 Вт (теплая) — 5300 лм, светодиодная Е27 9,5 Вт (теплая) — 800 лм.

световой поток, излучение в верхнюю и нижнюю полусферы

3 — Люмен

Люмен (лм) — это световой поток от источника света (лампы) при окружающей температуре 25°, измеренной при эталонных условиях.

4 — Освещенность (Е)

Освещенность — это отношение светового потока, подающего на элемент поверхности, к площади этого элемента. Е=Ф/А, где, А -площадь. Единица освещенности — люкс (лк).

Чаще всего нормируется горизонтальная освещенность (на горизонтальной плоскости).

Средние диапазоны освещенности: на улице при искусственном освещении от 0 до 20 лк, в помещении от 20 до 5000 лк, 0,2 лк в полнолуние в природных условиях, 5000 -10000 лк днем при облачности и до 100 000 лк в ясный день.

освещенность, люкс

На картинке представлены: а — средняя освещенность на площади А, б — общая формула для расчета освещенности.

5 — Сила света (I)

Сила света — это пространственная плотность светового потока, ограниченного телесным углом. Т. е. отношение светового потока, исходящего от источника света и распространяющегося внутри малого телесного угла, содержащего рассматриваемое направление.

I=Ф/ω Единица измерения силы света — кандела (кд).

Средняя сила света лампы накаливания в 100 Вт составляет около 100 кд.

сила света, ксс - кривая силы света

КСС (кривая силы света) — распределение силы света в пространстве, это одна из важнейших характеристик светотехнических приборов, необходимая для расчета освещения.

6 — Яркость (L)

Яркость (плотность света) — это отношение светового потока, переносимого в элементарном пучке лучей и распространяющемся в телесном угле, к площади сечения данного пучка.

L=I/A (L=I/Cosα) Единица измерения яркости — кд/м2.

Яркость связана с уровнем зрительного ощущения; распространение яркости в поле зрения (в помещении/интерьере) характеризует качество (зрительный комфорт) освещения.

В полной темноте человек реагирует на яркость в одну миллионную долю кд/м2.

Полностью светящийся потолок яркостью боле 500 кд/м2 вызывает у человека дискомфорт.

Яркость солнца примерно миллиард кд/м2, а люминесцентной лампы 5000–11000 кд/м2.

яркость, светотехническое понятие

7 — Световая отдача (H)

Световая отдача источника света — это отношение светового потока лампы к ее мощности.

Η=Ф/Р Единица измерения светоотдачи — лм/Вт.

Это характеристика энергоэкономичности источника света. Лампы с высокой световой отдачей обеспечивают экономию электроэнергии. Заменяя лампу накаливания со светоотдачей 7–22 лм/Вт на люминесцентные (50–90 лм/Вт), расход электроэнергии уменьшится в 5–6 раз, а уровень освещенности останется тот же.

8 — Цветовая температура (Тц)

Цветовая температура определяет цветность источников света и цветовую тональность освещаемого пространства. При изменении температуры источника света, тональность излучаемого света меняется от красного к синему. Цветовая температура равна температуре нагретого тела (излучатель Планка, черное тело), одинакового по цвету с заданным источником света.

Единица измерения Кельвин (К) по шкале Кельвина: Т — (градусы Цельсия + 273) К.

Пламя свечи — 1900 К

Лампа накаливания — 2500–3000 К

Люминесцентные лампы — 2700 — 6500 К

Солнце — 5000–6000 К

Облачное небо — 6000–7000 К

Ясный день — 10 000 — 20 000 К.

цветовая температура

9 — Индекс цветопередачи (Ra или CRI)

Индекс цветопередачи характеризует степень воспроизведения цветов различных материалов при их освещении источником света (лампой) при сравнении с эталонным источником.

Максимальное значение индекса цветопередачи Ra =100.

Показатели цветопередачи:

Ra = 90 и более — очень хорошая (степень цветопередачи 1А)

Ra = 80–89 — очень хорошая (степень цветопередачи 1В)

Ra = 70–79 — хорошая (степень цветопередачи 2А)

Ra = 60–69 — удовлетворительная (степень цветопередачи 2В)

Ra = 40–59 — достаточная (степень цветопередачи 3)

Ra = менее 39 — низкая (степень цветопередачи 3)

Ra он же CRI — color rendering index был разработан для сравнения источников света непрерывного спектра, индекс цветопередачи которых был выше 90, поскольку ниже 90 можно иметь два источника света с одинаковым индексом цветопередачи, но с сильно различающейся передачей цвета.

Комфортное для глаза человека значение CRI = 80–100 Ra

Индекс цветопередачи (Ra или CRI)

Понравилась статья? Поделить с друзьями:

Не пропустите также:

  • Как найти сайт anwap
  • Шумит печка ваз 2114 как исправить
  • Как найти лекарство в аптеке в краснодаре
  • Как найти размер строки в питоне
  • Как исправить недокус немецкой овчарки

  • 0 0 голоса
    Рейтинг статьи
    Подписаться
    Уведомить о
    guest

    0 комментариев
    Старые
    Новые Популярные
    Межтекстовые Отзывы
    Посмотреть все комментарии
