В последнее время начал периодически чувствовать запах газа. Тянул хомуты, шланги менял… И как-то всё не помогало. Без всякой закономерности могло пахнуть, а могло не пахнуть. Решил проверить сам редуктор. Осмотр выявил небольшую раковину на седле клапана. Видимо брак при отливке. Ну, решил так. Попробую подправить. Поможет, хорошо. Не поможет, еще лучше. Наконец-то поменяю дохленький редуктор на нормальный :).
Еще разборка выявила кучу масла в редукторе, скопившуюся там за ~80-90 тыс. пробега.
Так же это масло ручьем полилось из тоненькой трубки вакуума.
Ну собрал, и оставил машину на часок без присмотра.
Выйдя, сразу нашел откуда была утечка

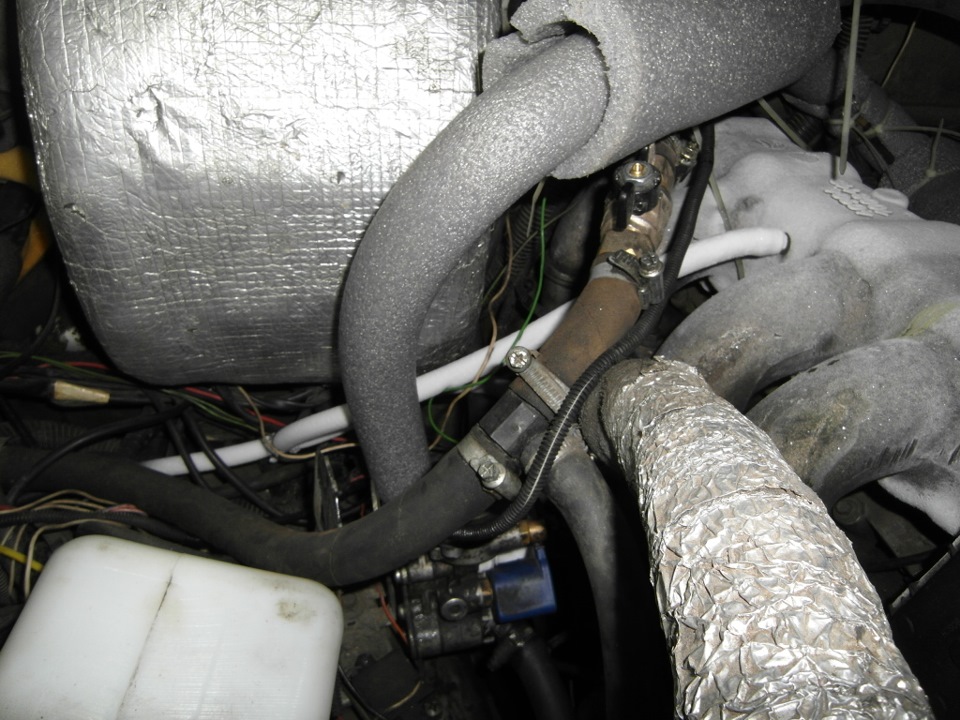

Через тонкую трубочку вакуума, газ травило в коллектор. Отсюда и был запах. Клапан, естественно стал еще хуже держать
Всё покрылось тооолстым слоем льда.

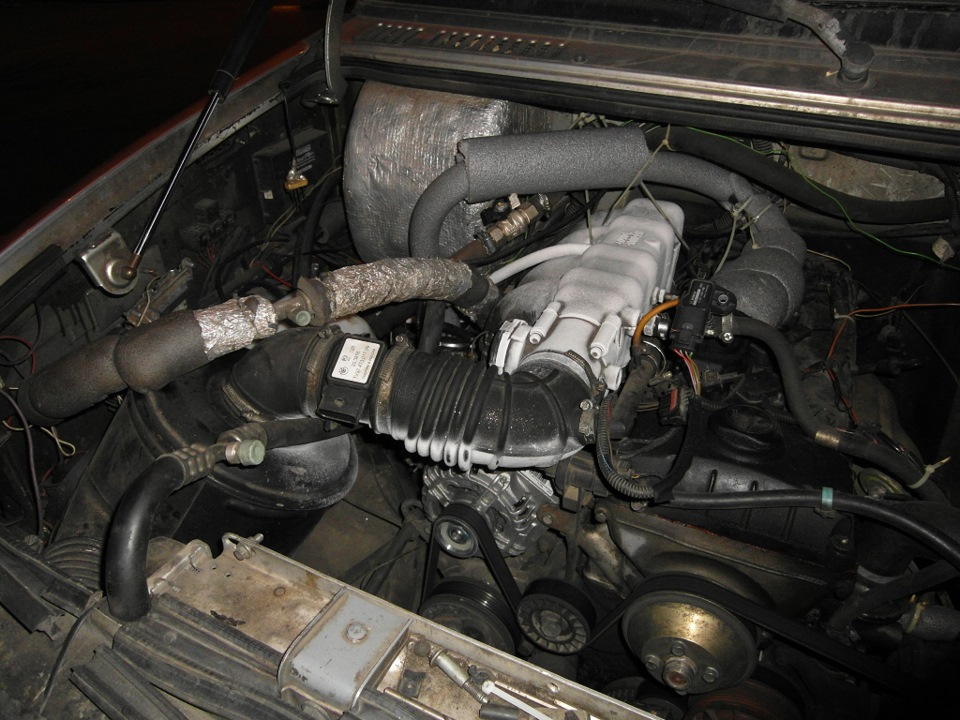

Газ заполнил впускной коллектор, и потёк через дроссель в воздухан

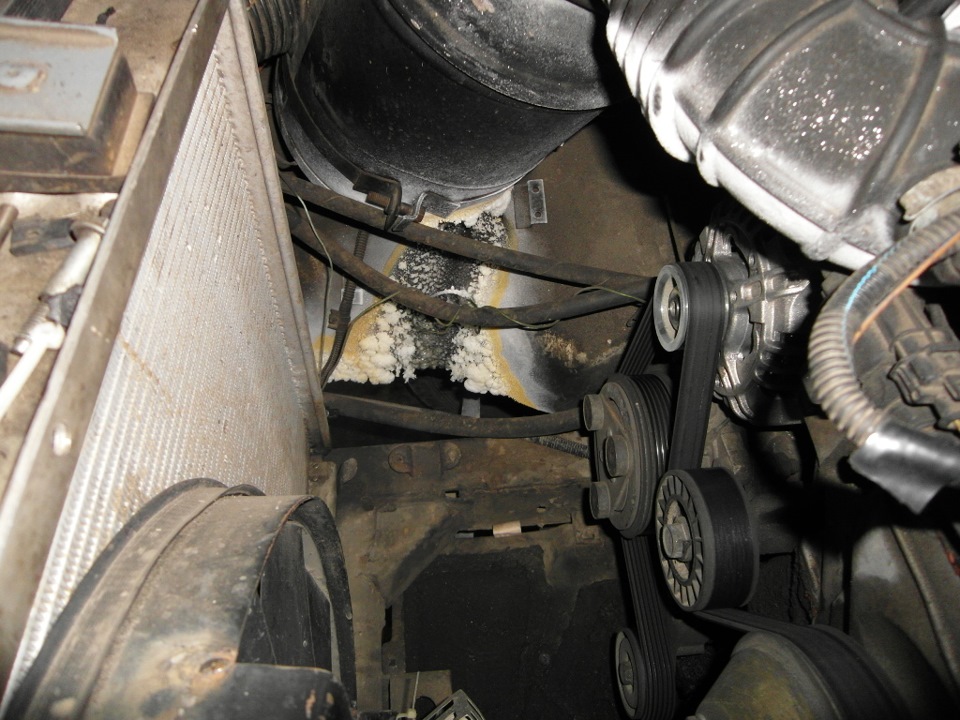

Из него он вытекал на улицу

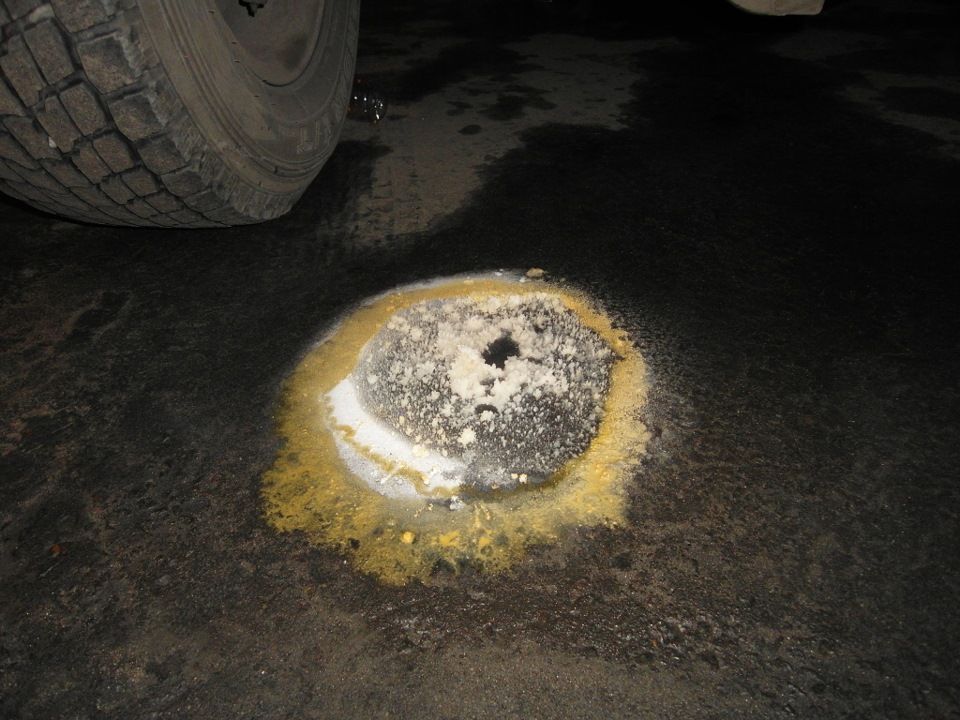

И в итоге на землю
Всё покрылось толстенным слоем льда. На земле лёд еще пару часов таял.
Так что, следите за газовым оборудованием, не оставляйте без внимания малейшие утечки и будет всем счастье от экономии при езде на газе
ЗЫ. Зато теперь у меня вместо дохлого томасетто аляска, стоит немного помощнее — антарктика
Всем удачи и ни гвоздя ни жезла.
Основные причины неприятности
В большинстве случаев утечки происходят сразу после установки или ремонта ГБО. Причинами являются неправильный монтаж оборудования или использование некачественных комплектующих. Выполнять монтажные и ремонтные работы должны только мастера специализированных автосервисов.
Одорант (газовый запах) может появляться в после заправки, поэтому сначала следует убедиться в том, что он присутствует в салоне постоянно. Другими источникамиодоранта, возникающего в процессе эксплуатации, могут быть:
· места стыков газовых магистралей около фитингов, уголков,штуцеров, хомутов;
· разрывы шлангов и трубок;
· поломка редуктора;
· выход из строя мультиклапана;
· протечка газового баллона.
О том, как проще всего самостоятельно найти утечку газа на автомобиле с ГБО расскажет любой мастер. Обычно используют мыльный раствор или детектор (газоанализатор). Мыльным раствором промазывают места трубок, где предположительно могут быть протечки. На этих местах раствор начинает пузыриться.
Для работы с газоанализатором необходимы определенные знания. В идеале, у каждого водителя в машине, оборудованной ГБО, должен быть портативный прибор. Достаточно изучить инструкцию по применению и периодически пользоваться инструментом, тестируя систему на предмет утечки газа.
Самыми частыми причинами появления запаха в автомобиле могут быть:
· расшатавшиеся хомуты, установленные на газовых магистралях;
· перетянутые шланговые хомуты, под которыми со временем образуются трещины и микроразрывы.
В лицензированных салонах мастера никогда не используют пластиковые стяжки, скрутки из проволоки, бывшие в употреблении расходники и запчасти низкого качества.
Решение вопроса на ходу
Если вы едете в автомобиле и чувствуете сильный запах газа, действовать нужно следующим образом:
· остановить авто и заглушить двигатель;
· перекрыть подачу газа из баллона;
· устранить причину протечки, если удалось ее сразу обнаружить.
В противном случае нужно:
· открыть двери и проветрить салон;
· доехать на альтернативном топливе (бензине) или на прицепе до ближайшей сертифицированной СТО.
Когда вы чувствуете запах газа из выхлопной трубы, это тоже считается серьезной неисправностью. Причиной может служить неправильная регулировка газового оборудования. В результате газовая смесь сгорает не полностью, частично выводясь в атмосферу вместе с отработанными газами.
Водителю необходимо следить за состоянием установки, регулярно выполнять регулировку форсунок и редуктора, своевременно обеспечивать технический осмотр ТС и диагностику. При первых признаках появления запаха в салоне не следует откладывать ремонт машины, последствия попустительства могут быть фатальными.
Перечень мероприятий на СТО
Провести полноценный ремонт и устранить все последствия неисправности могут только квалифицированные специалисты СТО. Для обнаружения утечек мастера применяются специальный аэрозоль и электронный течеискатель, которые в комплексном применении способны найти даже микротрещины на рукавах или мизерные зазоры под хомутами.
При проверке особое внимание уделяется мультиклапану и общему состоянию магистрали, идущей от баллона к редуктору. Утечка может возникнуть как в местах соединения редуктора, так и по периметру креплений. Обязательно проверяется целостность всех газовых рукавов и форсунок.
При обнаружении ослабленных хомутов на трубках деталь меняется на новую или просто подтягивается до нужного уровня натяжения. После этого специалист проверяет всю систему на герметичность, чтобы окончательно убедиться в отсутствии повторных утечек.
При утечке газа из выхлопной трубы специалисты подключают к ЭБУ электротестеры и проверяют корректность работы всей системы. Далее производится настройка работы газобаллонного оборудования по заданным производителем параметрам.
Если ГБО вашего авто собрано из сертифицированных и качественных компонентов, правильно настроено и проверено на работоспособность квалифицированными установщиками, проблем с утечкой пропана, бутана, метана возникать не должно.
Мембрана для газового редуктора – это важнейший элемент, обеспечивающий нормальное функционирование системы ГБО 2 поколения или 4 поколения на автомобиле. Вышедшая из строя мембрана может привести к возникновению серьёзных неисправностей, поэтому каждый автомобилист должен знать, как определить ту или иную поломку по её характерным признакам. Пренебрежение возникшей проблемой грозит серьёзными последствиями для работы двигателя.
Признаки неисправности мембраны
1. Утечка газа
Утечка газа – это серьёзная и опасная ситуация, с которой в любой момент может столкнуться автовладелец. Причин появления утечки газа может быть множество, и все они подлежат немедленному выявлению и устранению.
Чтобы определить место утечки газа в мембране газового редуктора, можно воспользоваться мыльным раствором и с помощью него проверить устройство на герметичность. Так, если будет обнаружена утечка газа, на месте обмыливания появятся пузыри. Чтобы устранить проблему, можно попробовать установить ремкомплект или полностью заменить мембрану.
2. Протечка охлаждающей жидкости
Утечка антифриза по контуру также свидетельствует о наличии неисправностей в мембране газового редуктора. Для устранения этой проблемы можно воспользоваться ремкомплектом или произвести полную замену детали.
Что касается ремкомплектов редуктора, то они на рынке представлены в широком ассортименте. Среди них наиболее популярными являются такие фирмы-производители, как Ловато, Томасетто, BRC и OMVL. Все они уже давно зарекомендовали себя с позиции надёжности и высокого качества.
3. Наличие газа в охлаждающей жидкости
Если мембрана повреждена, то она начинает плохо выполнять свои функции, в результате чего газ начинает беспрепятственно проникать в антифриз. Исправить эту проблему можно при помощи замены изношенной мембраны редуктора на новую.
4. Отсутствие реакции со стороны редуктора на регулировку специальным винтом
Если редуктор никак не реагирует на положение регулировочного винта, то, скорее всего, мембрана сильно износилась и нуждается в замене на новую.
Помимо основных вышеназванных признаков, при неисправности мембраны газового редуктора также могут наблюдаться:
-
неровное переключение с бензина на газ и обратно;
-
проблемы с запуском двигателя (мотор глохнет сразу после запуска);
-
проблемы с запуском двигателя на горячую.
Таким образом, признаки неисправности мембраны редуктора могут быть разными. Чтобы проверить наличие каждого из них, деталь необходимо демонтировать и внимательно осмотреть.
Делается это следующим образом:
— запускаем двигатель и переключаем его работать на бензине;
— перекрываем поступление газа и сбрасываем остатки топлива;
— ослабляем хомуты и отсоединяем редуктор от газовой магистрали;
— снимаем крышку с клапана первой ступени редуктора и извлекаем регулировочный винт;
— постепенно выкручиваем все элементы, учитывая тот факт, что внутри редуктора располагается достаточно жёсткая пружина;
— снимаем штуцеры водяных патрубков и саму мембрану с коромысла.
После того как мембрана будет демонтирована, её необходимо детально осмотреть на наличие тех или иных неисправностей. Если она сильно изношена, повреждена или стала жёсткой, то замените её на новую или установите ремкомплект. Установить ремкомплект редуктора своими руками достаточно просто.
Чтобы добраться до самой мембраны, необходимо выполнить следующее:
— перекрыть поступление газа из баллона, открутить крепёжные болты редуктора и снять его;
— с помощью шестигранника открутить болты крепления с верхней крышки редуктора, под которой и располагается мембрана;
— открутить винт регулировки чувствительности и снять пружину;
— с помощью отвёртки поддеть мембрану, снять её и осмотреть на наличие тех или иных неполадок.
Главное – это делать всё аккуратно и не торопиться, чтобы не совершить серьёзных ошибок. Если вы сомневаетесь в том, что сможете самостоятельно установить ремкомплект редуктора или полностью поменять изношенную деталь на новую, то лучше сразу обратиться к мастерам автосервиса, которые выполнят всю необходимую работу качественно и быстро, обеспечив тем самым безопасное и бесперебойное функционирование системы газобаллонного оборудования и всего транспортного средства в целом.
Причиной, вызвавшей неисправность газового редуктора, может быть несоответствие давления газа на выходе номинальному значению. Это могло привести к деформации и повреждению элементов регулятора: пружины, мембраны, торца перепускного клапана и к утечке газа.
Для выяснения причины неисправности и выполнения ремонта необходимо отсоединить арматуру и разобрать корпус редуктора. Для того, чтобы определить уровень давления, следует знать такие параметры редуктора:
- размер мембраны;
- тип и характеристики редуцирующей пружины;
- механическое усилие для закрывания редуцирующего перепускного клапана.
Редуктор типа «лягушка» — это устройство без возможности регулировки давления. Для настраиваемых автомобильных систем используются более сложные системы редукторов.
Операции ремонта
Замена мембраны редуктора. Мембрана НЗГА РДСГ-1-1.2 — это круглый вкладыш толщиной 3 мм из резинотканевого промасленного маслобензостойкого полотна, который закреплен крышкой корпуса по разметке окружности.
Причиной дефекта мембраны могло стать нарушение герметичности между нею и корпусом. Устранить неисправность можно смазав герметиком край нижней корпусной части. Это обеспечит лучшее прилегание мембраны. В части корпуса над мембраной имеется верхнее отверстие для сообщения со средой.
Замена редуцирующей пружины. В редукторе для газового баллона установлена длинная пружина 1-й степени с параметрами D=15,5; d=1,4, и числом витков, равным 12–14, которая уравновешивает в рабочем состоянии усилие мембраны и входного клапана.
Неисправность редуцирующей пружины может быть такой: растянулась, потеряла упругость или сломалась. Решение проблемы может быть одним из двух: заменить пружину или установить под нее нужной толщины прокладку. И то, и другое не вызывает сложности.
Регулировка редуцирующего клапана. Ремонт и регулировка перепускного клапана — более сложная процедура, чем две предыдущие.
Расположенный в полости корпуса редуктора редуцирующий клапан служит для подачи газа нажатием передаточного элемента на обратную пружину. Регулировка подачи газа производится специальным винтом. При эксплуатации клапана могут возникнуть следующие неисправности:
- деформирован или разрушен торец трубки;
- изношена прокладка;
- нарушен свободный ход коромысла.
При регулировке клапана выполняется замена изношенной резиновой прокладки и восстановление подвижности коромысла. Подвижность коромысла можно увеличить обточкой или заменой шарниров. Восстановить ровную поверхность торца трубки можно шлифовкой, при этом необходимо обеспечить плотность прилегания прокладки.
При разрушении торца трубки или коромысла нужно заменить их новыми, используя ремкомплекты арматуры для обслуживания газовых баллонов.
На видео ниже показано внутреннее устройство редуктора.
Определение возможной утечки газа через редуктор выполняют с помощью омыливания выходного штуцера в местах, где расположены уплотнительные прокладки.
При эксплуатации редукторов возможны следующие неполадки
Подробности
- Подробности
- Опубликовано 27.05.2012 13:30
- Просмотров: 47630
Самотек.Явление самотека заключается в том, что при полностью вывернутом регулировочном винте газ поступает в рабочую камеру вследствие неплотного прилегания клапана к седлу.
Самотек в редукторе при закрытом вентиле на горелке или редукторе может привести к столь значительному повышению давления в рабочей камере, что при неисправном предохранительном клапане может порвать мембрану, сорвать крышку или испортить манометр; при открытом запорном вентиле редуктора может быть срыв или разрыв шланга, идущего к горелке или резаку.
Наиболее частыми причинами самотека являются:
а) попадание под клапан посторонних частиц — стружки, окалины и пр.;
б) неровная (изъеденная) поверхность седла клапана;
в) неровная и пористая поверхность эбонитового уплотнения клапана;
г) проседание в гнезде эбонитового уплотнения или стального штифта;
д) поломка или усадка запорных пружин;
е) заедание редуцирующего клапана в направляющих.
Для предупреждения явления самотека необходимо аккуратно обращаться с редуктором, предупреждая попадание пыли внутрь редуктора, не бросать и не ударять его, плавно вращать регулировочный винт.
Нельзя пользоваться редуктором, не имеющим манометра на рабочей камере, а также редуктором с неисправным манометром, так как нельзя будет обнаружить явления самотека.
Для защиты стекол и пластмассовых корпусов манометров газовых редукторов от механических повреждений применяют предохранительную металлическую коробку.
Необходимо систематически, не реже одного раза в неделю, проверять редуктор на самотек и исправность предохранительного клапана.
Воспламенение редуктора. Воспламенение редуктора может произойти при резком открывании вентиля баллона. Загорается в первую очередь эбонитовое уплотнение клапана, а затем и остальные детали и корпус баллона. Редуктор при этом полностью выходит из строя.
Чтобы избежать воспламенения редуктора, необходимо вентиль баллона открывать плавно, а также стараться избегать попадания в редуктор пыли и особенно масла.
При воспламенении редуктора вентиль баллона необходимо немедленно закрыть.
Утечка газа из редуктора. При работе редуктора могут возникнуть не плотности в тех или иных его частях, способствующие утечке газа. Особенно опасна утечка горючего газа, так как образуется взрывчатая газо-воздушная смесь.
Чтобы выявить места не плотностей, нужно установить редуктор на баллон, закрыть запорный вентиль редуктора и открыть вентиль баллона. Отрегулировать рабочее давление и смазать мыльной водой места возможных утечек. В этих местах появятся пузырьки.
Замерзание редуктора. При прохождении кислорода из камеры высокого давления в камеру низкого давления его температура понижается. Влага, имеющаяся в кислороде, превращается в лед и закупоривает выходные отверстия из камеры высокого давления.
Подача газа в горелку или резак уменьшается или даже прекращается. Особенно быстрое замерзание происходит в холодное время года и при интенсивном отборе кислорода. Чаще замерзают однокамерные редукторы, чем двухкамерные. Замерзание редуктора можно предупредить путем отбора газа из нескольких баллонов, применением двухкамерных редукторов, осушкой газа до поступления его в редуктор, а также предварительным подогревом кислорода до 60—70° С.
Осушка кислорода производится путем пропускания его через вещество, хорошо поглощающее влагу. Таким осушающим веществом может быть негашеная известь или прокаленный при температуре 250—400° С медный купорос.
Осушающее вещество помещается в осушитель, который включается между баллоном и редуктором.
Он состоит из корпуса, в который ввернут входной штуцер с гайкой, навинчиваемой на штуцер запорного вентиля баллона. Корпус имеет крышку, которая прижимается к корпусу гайкой и уплотняется медной прокладкой.
Внутри корпуса с двух сторон имеются сетчатые шайбы, прикрываемые сетчатыми прокладками 5 и слоями асбестовой ваты 6. Остающееся свободное пространство заполняется осушающим веществом. Последнее непрерывно уплотняется пружиной.
Осушитель РОК-1 рассчитан на осушку 30—35 Л13 (5—6 баллонов) кислорода при одной зарядке.
Для подогрева кислорода горячей водой между баллоном и редуктором устанавливается змеевик 3, погруженный в сосуд 2, емкостью 10—20 л. Вода в сосуде нагрета до температуры 60-70° С.
Змеевик изготавливается из медной трубки 10X7 длиной (в растянутом состоянии) 5000 мм.
При протекании по змеевику кислород нагревается и поступает в редуктор в подогретом состоянии.
Подогрев горячей водой менее удобен, чем применение осушителя, так как требуется частая смена подогревающей воды.
Следует помнить, что при применении осушителя или подогревателя необходимо выполнять все правила обращения с кислородной аппаратурой. Если редуктор замерзнет, то его разрешается отогревать только чистой горячей водой, не имеющей следов масла.
После отогрева необходимо продуть редуктор для удаления скопившейся в нем влаги; шланг с редуктора перед продувкой должен быть снят.
Отогрев открытым огнем запрещается.
Неисправный редуктор следует сдать в ремонт. Нельзя ремонтировать редуктор, установленный на баллоне, так как это может привести к несчастному случаю.
