Как найти точку на развертке призмы

Необходимо построить развертки гранных тел и нанесения на развертку линии пересечения призмы и пирамиды.

Для решения этой задачи по начертательной геометрии  необходимо знать:

— сведения о развертках поверхностей, способах их построения и, в частности, построение разверток гранных тел;

— взаимно-однозначные свойства между поверхностью и ее разверткой и способы перенесения точек, принадлежащих поверхности, на развертку;

— методы определения натуральных величин геометрических образов (линии, плоскости и др.).

Порядок решения Задачи

Разверткой называется плоская фигура, которая получается при разрезании и разгибании поверхности до полного совмещения с плоскостью. Все развертки поверхностей (заготовки, выкройки) строятся только из натуральных величин.

1. Поскольку развертки строятся из натуральных величин, приступаем к их определению, для чего па кальку (миллиметровку или другую бумагу) формата A3, переносится задача № з со всеми точками и линиями пересечений многогранников.

2. Для определения натуральных величин ребер и основания пирамиды используем метод прямоугольного треугольника. Безусловно, можно и другие, но на мой взгляд, этот метод более доходчив для студентов. Суть его заключается в том, что «на построенном прямом угле откладывается на одном катете проекционная величина отрезка прямой, а на другом — разность координат концов данного отрезка, взятая с сопряженной плоскости проекций. Тогда гипотенуза полученного прямого угла дает натуральную величину данного отрезка прямой».

Рис.4.1

Рис.4.2

Рис.4.3

3. Итак, на свободном месте чертежа (рис.4.1.а) строим прямой угол.

По горизонтальной линии этого угла откладываем проекционную величину ребра пирамиды DA взятую с горизонтальной плоскости проекций — l_DA. По вертикальной линии прямого угла откладываем разность координат точек D’ и A’, взятых с фронтальной плоскости проекций (по оси z вниз) — . Соединив полученные точки гипотенузой, получим натуральную величину ребра пирамиды |DA|.

Таким образом определяем натуральные величины других ребер пирамиды DB и DC, а также основания пирамиды АВ, ВС, АС (рис.4.2), для которых строим второй прямой угол. Заметим, что определение натуральной величины ребра DC производится в тех случаях, когда на исходном чертеже он дан проекционно. Это легко определяется, если вспомним правило: «если прямая па какой-либо плоскости проекций параллельна оси координат, то на сопряженной плоскости она проецируется в натуральную величину».

В частности, в примере нашей задачи фронтальная проекция ребра D’C’ параллельна оси х, следовательно, в горизонтальной плоскости DC сразу выражена в натуральной величине |DC| (рис.4.1).

Рис.4.4

4. Определив натуральные величины ребер и основания пирамиды, приступаем к построению развертки (рис.4.4). Для этого на листе формата бумаги ближе к левой стороне рамки берем произвольную точку D считая, что это вершина пирамиды. Проводим из точки D произвольную прямую и откладываем на ней натуральную величину ребра |DA|, получая точку А. Тогда из точки А, взяв на раствор циркуля натуральную величину основания пирамиды R=|АВ| и поместив ножку циркуля в точку А делаем дуговую засечку. Далее берем на раствор циркуля натуральную величину ребра пирамиды R=|DB| и, поместив ножку циркуля в точку D делаем вторую дуговую засечку. В пересечении дуг получаем точку В, соединив ее с точками А и D получаем грань пирамиды DАВ. Аналогичным образом пристраиваем к ребру DB грань DBC, а к ребру DC — грань DCА.

К одной из сторон основания, например ВC, пристраиваем основание пирамиды также методом геометрических засечек, беря на раствор циркуля величины сторон АB и AС и делая дуговые засечки из точек B и C получая точку A (рис.4.4).

5. Построение развертки призмы упрощается тем, что на исходном чертеже в горизонтальной плоскости проекций основанием, а во фронтальной – высотой 85мм, она задана сразу в натуральную величину

Для построения развертки мысленно разрежем призму по какому-либо ребру, например по E, закрепив его на плоскости, развернем другие грани призмы до полного совмещения с плоскостью. Вполне очевидно, что получим прямоугольник, у которого длиной является сумма длин сторон основания, а высотой — высота призмы – 85мм.

Итак, для построения развертки призмы поступаем:

— на том же формате, где построена развертка пирамиды, с правой стороны проводим горизонтальную прямую линию и от произвольно взятой точки на ней, например E, последовательно откладываем отрезки основания призмы EK, KG, GU, UE, взятые с горизонтальной плоскости проекций;

— из точек E, K, G, U, E восстанавливаем перпендикуляры, на которых откладываем высоту призмы, взятую с фронтальной плоскости проекций (85мм);

— соединяя полученные точки прямой, получаем развертку боковой поверхности призмы и к одной из сторон основания, например, GU пристраиваем верхнее и нижнее основание методом геометрических засечек, как выполняли при построении основания пирамиды.

Рис.4.5

6. Для построения линии пересечения на развертке используем правило, гласящее о том, что «любой точке на поверхности соответствует точка на развертке». Возьмем, например, грань призмы GU, где проходит линия пересечения с точками 1-2-3_;. Отложим на развертке основания GU точки 1,2,3 по расстояниям, взятым с горизонтальной плоскости проекции. Восстановим из этих точек перпендикуляры и отложим на них высоты точек 1’, 2’, 3’, взятые с фронтальной плоскости проекции – z₁, z₂ и z₃. Таким образом, на развертке получили точки 1, 2, 3, соединив которые получаем первую ветвь линии пересечения.

Аналогично переносятся, все остальные точки. Построенные точки соединяются, получая вторую ветвь линии пересечения. Выделяем красным цветом – искомая линия. Добавим, что при неполном пересечении гранных тел, на развертке призмы будет одна замкнутая ветвь линии пересечения.

7. Построение (перенесение) линии пересечения на развертке пирамиды производится таким же образом, но с учетом следующего:

— поскольку развертки строятся из натуральных величин, необходимо перенести положение точек 1-8 линии пересечения проекций на линии ребер натуральных величин пирамиды. Для этого возьмем, например, точки 2 и 5 во фронтальной проекции ребра DA  перенесем их на проекционную величину этого ребра прямого угла (рис.4.1) по линиям связи параллельным оси х, получим искомые отрезки |D2| и |D5| ребра DA в натуральных величинах, которые и откладываем (переносим) на развертку пирамиды;

— аналогично переносятся все другие точки линии пересечения, в том числе и точки 6 и 8, лежащие на образующих Dm и Dn для чего на прямом угле (рис.4.3) определяются натуральные величины этих образующих, а затем на них переносятся точки 6 и 8;

— на втором прямом угле, где определены натуральные величины основания пирамиды, переносятся точки m и n пересечений образующих с основанием, которые впоследствии переносятся на развертку.

Таким образом, полученные на натуральных величинах точки 1-8 и перенесенные на развертку, соединяем последовательно прямыми линиями и окончательно получаем линию пересечения пирамиды на ее развертке.

Раздел: Начертательная геометрия /

Содержание:

Многогранник есть геометрическое тело, ограниченное плоскими многоугольниками — (гранями, пересекающимися по прямым линиям- рёбрам). Фигура сечения многогранника есть плоский многоугольник, сторонами которого являются линии пересечения заданной плоскости с плоскостями граней, а вершинами — точки пересечения рёбер многогранника с заданной плоскостью.

К многогранникам относятся призмы, пирамиды и более сложные объекты.

Призма – это многогранник, основания которого являются n-угольник, а боковые ребра взаимно параллельны.

Пирамида – многогранник, основанием которого является n-угольник, а боковые грани — треугольники.

Построение фигуры сечения многогранника плоскостью может выполняться двумя способами:

• путем определения линии пересечения заданной плоскости с каждой из плоскостей (граней), ограничивающих геометрическое тело многогранника (эти линии — стороны фигуры сечения);
• путем нахождения точек пересечения всех ребер с заданной плоскостью (эти точки — вершины фигуры сечения).

Первый способ называется способом граней, второй — способом ребер. Выбор способа построения фигуры сечения зависит от положения секущей плоскости, рёбер и граней многогранника относительно плоскостей проекций.

Многогранники

Одним из видов пространственных форм являются многогранники – замкнутые пространственные фигуры, ограниченные плоскими многоугольниками. Эти многоугольники образуют грани, общие стороны многоугольников называются ребрами, вершины многогранных углов, образованных его гранями, сходящихся в одной точке – вершинами многогранника.

Если вершины и ребра многогранника находятся по одну сторону от плоскости любой его грани, то многогранник называется выпуклым. Наибольший практический интерес представляет собой призмы, пирамиды и правильные многогранники (тела Платона).

Многогранник называют правильным, если его грани представляют собой правильные и равные многоугольники. Гранями правильных многоугольников могут быть только правильные треугольники, четырёхугольники (квадраты) и пятиугольники.

Существует пять видов правильных многоугольников:

1. Правильный четырёхугольник (тетраэрд) ограничен 4-мя равными правильными треугольниками. Представляет собой правильную пирамиду, в качестве основания которой может быть выбрана любая из 4-х граней;
2. Правильный шестиугольник (гекаэдр) ограничен 6-ю равными квадратами – это куб. Представляет собой частный случай правильной призмы;
3. Правильный восьмигранник (октаэдр) ограничен 8-ю равносторонними и равными треугольниками .
4. Правильный двенадцатигранник (додекаэдр) ограничен 12-ю правильными и равными пятиугольниками;
5. Правильный двадцатигранник (икосаэдр) ограничен 20-ю равносторонними и равными треугольниками.

У всякого выпуклого многогранника число граней (Г) плюс число вершин (В) минус число ребер (Р) равно двум, т.е Г + В – Р = 2.

Многогранником называется совокупность таких плоских многоугольников, у которых каждая сторона является одновременно стороной другого (но только одного).

Предметом нашего изучения будут только выпуклые многогранники, т.е. такие которые расположены по одну сторону каждой его грани.

Способы задания многогранников. Форма и положение многогранника в пространстве определяется заданием его ребер, основанием и вершиной, если это пирамида, основанием и одним из боковых ребер, если это призма. Построение проекции многогранника сводится к построению проекций точек.

Рассмотрим наиболее распространенные виды многогранников.

Пирамида — это многогранник, одна грань которого многоугольник, а остальные грани — треугольники с общей вершиной (рисунок 6.1).

Пирамида называется правильной, если в основании лежит правильный многоугольник и высота пирамиды проходит через центр многоугольника.

Пирамида называется усеченной, если вершина её отсекается плоскостью. При построении проекций пирамиды целесообразно располагать ее основание параллельно плоскости проекций.

Рисунок 6.1 — Пирамида

Призма — многоугольник, две грани которого (основания призмы) представляют собой равные многоугольники с взаимно параллельными сторонами, а все другие грани параллелограммы (рисунок 6.2) .

Призма называется прямой, если её ребра перпендикулярны плоскости основания. Если основанием призмы является прямоугольник, призму называют параллелепипедом.

При построении проекций призмы целесообразно располагать ее основания параллельно плоскости проекций.

Рисунок 6.2 — Призма

Призматоид — многогранник, ограниченный двумя многоугольниками, расположенными в параллельных плоскостях (они являются его основаниями); его боковые грани представляют собой треугольники и трапеции, вершины которых являются и вершинами многоугольников оснований (рисунок 6.3).

Рисунок 6.3 — Призматоид

Тела Платона. Многогранник, все грани которого представляют собой правильные и равные многоугольники, называют правильными. Углы при вершинах такого многогранника равны между собой.

Существует пять типов правильных многогранников. Эти многогранники и их свойства были описаны более двух тысяч лет назад древнегреческим философом Платоном, чем и объясняется их общее название.

• Тетраэдр — правильный четырехгранник.
• Гексаэдр — правильный шестигранник.
• Октаэдр — правильный восьмигранник.

Точка и прямая на поверхности многогранника

Грани многогранника представляют собой плоскости. Поэтому построение точек и прямых на поверхности многогранника сводится к построению точек и прямых линий на плоскости.

Точки на гранях призмы и пирамиды строятся при помощи вспомогательных прямых, принадлежащих соответствующим плоскостям граней (рисунок 6.4) [5].

Чтобы определить по данной проекции 1» точки 1, лежащей на наклонной призмы, горизонтальную проекцию 1′, проводим через точку 1» фронтальную проекцию вспомогательной прямой , параллельную ребрам призмы. Определив горизонтальную проекцию вспомогательной прямой, по линии связи найдем горизонтальную проекцию 1′.

Фронтальная проекция 2» точки 2, лежащей на грани , построена с помощью вспомогательной прямой EF, проведенной через проекцию 2′.

Рисунок 6.4 — Точка и прямая на поверхности наклонной призмы

Недостающую проекцию точки 3, расположенную на ребре , определим с помощью линии связи.

Нахождение недостающих проекций точек, находящихся на боковой поверхности прямой призмы (рис.6.5) упрощается, т.к. боковые грани призмы являются горизонтально-проецирующими плоскостями. Так горизонтальная проекция 1′ точки 1, расположенной на грани находится на отрезке А’В’. Профильную проекцию точки 1 определим с помощью линии связи. Горизонтальная проекция 2′ точки 2, расположенной на боковом ребре совпадает с горизонтальной проекцией этого ребра. Профильную проекцию точки 2 построим при помощи горизонтальной линии связи.

Рисунок 6.5 — Точка и прямая на поверхности прямой призмы

На рис. 6.6 показано построение недостающих проекций точек, находящейся на боковой поверхности пирамиды SABC. Фронтальная проекция 1″ точки 1, расположенная на грани SBC, представляющей собой профильно-проецирующую плоскость, построена с помощью линий связи.

Чтобы определить по заданной проекции 2″ точки 2, лежащей на грани SAB, проекцию 2′ (рис.6.4), используем горизонталь h.

Фронтальная проекция горизонтали h» проведена через проекцию 2″ до пересечения с проекцией B»S» ребра BS в точке D». Горизонтальная проекция h» горизонтали h проходит через точку D’ параллельно проекции A’B’ стороны AB.

Рисунок 6.6 — Точка и прямая на поверхности пирамиды

Додекаэдр — правильный двенадцатигранник. Икосаэдр — состоит из 20 равносторонних и равных треугольников, соединенных по пять около каждой вершины.

Способ граней

Суть способа сводится к последовательному определению линий пересечения двух плоскостей, одна из которых является заданной, а другая — какой-либо гранью многогранника (см. разд. 6). Для  построения же самой фигуры сечения определяют точки пресечения найденных прямых, которые являются вершинами многоугольника сечения.

Способ ребер

Этот способ заключается в определении точек встречи прямых (ребер) с заданной плоскостью (см. разд. 7). Установив последовательно для всех ребер точки встречи их с секущей плоскостью, соединяют эти точки отрезками прямых и получают многоугольник сечения.

Развертки многогранников

В инженерном деле многогранники чаще всего реализуются как оболочки заданных форм и размеров. Для их изготовления необходимо уметь выполнить развертку (выкройку) таких оболочек. Развёртка многогранника представляет собой плоскую фигуру, полученную последовательным совмещением всех граней многогранника с плоскостью чертежа таким образом, чтобы грани примыкали друг к другу по линиям сгиба (рёбрам).

Для построения развёртки многогранника необходимо знать натуральные величины всех его граней, поэтому задача построения развертки многогранника решается в два этапа:

1. определяют натуральную величину каждой грани (см. разд. 9);
2. потом путем вращения вокруг соответствующей линии (ребра) (см. разд. 9) совмещают грани с плоскостью чертежа.

Примеры решения задач

Задание: определить сечение трёхгранной призмы (рис. 10.1) плоскостью Построить полную развёртку поверхности призмы и нанести на ней линию сечения.

Решение: секущая плоскость Р является фронтально проецирующей и пересекает все рёбра прямой призмы Для решения задачи используют свойство проецирующей плоскости, следуя которому фронтальная проекция сечения 1, 2, 3 совпадает с фронтальным следом плоскости Р (рис. 10.2).

Рёбра призмы являются горизонтально проецирующими прямыми и на плоскость проецируются в точки поэтому горизонтальная проекция фигуры сечения совпадает с горизонтальной проекцией призмы, т.е. В рассматриваемом примере основание призмы проецируется на горизонтальную плоскость проекций в натуральную величину, рёбра призмы параллельны фронтальной плоскости проекций . Из этого следует, что фронтальные проекции рёбер являются натуральными величинами.

Рис. 10.2

Для построения развёртки призмы совмещают ее боковые грани с фронтальной плоскостью проекций . На совмещенных положениях граней развертки призмы отмечают точки и последовательно соединяют их отрезками прямых линий. Верхнее и нижнее ABC основания и натуральную величину фигуры сечения пристраивают к развёртке, как треугольники по трём известным сторонам.

Что такое многогранник

Многогранники относятся к поверхностям, точнее — к гранным поверхностям, грани которых являются плоскостями. В связи с этим целесообразно выделить их в отдельную главу.

Многогранниками называются тела, ограниченные плоскими п-угольниками, которые называются гранями. Линии пересечения граней называются ребрами, точки пересечения ребер — вершинами. Для всех многогранников справедлива формула Эйлера: сумма граней и вершин за минусом числа ребер есть величина постоянная: Г + В — Р = 2.

На рисунке 7.1 приведена классификация многогранников. Большую группу многогранников составляют правильные и полуправильные многогранники. Они характеризуются одинаково правильными гранями, одинаковым числом ребер, сходящихся в вершинах, и одинаковыми многогранными углами при вершинах. Полуправильные многогранники -это правильные многогранники со срезанными вершинами.

Выпуклыми многогранниками называются многогранники, располагаемые по одну сторону каждой грани. Если это не соблюдается, то многогранники называются вогнутыми или выпукло-вогнутыми.

Приведем примеры некоторых правильных многогранников. Тетраэдр — это четырехгранник, все грани которого равносторонние треугольники. Гексаэдр (куб) — шестигранник, все грани которого квадраты. Октаэдр — восьмигранник, все грани которого равносторонние треугольники. Додекаэдр — двенадцатигранник, все грани которого правильные пятиугольники. Икосаэдр — двадцатигранник, все грани которого равносторонние треугольники.

Наиболее распространенными в технике многогранниками являются правильные и неправильные, прямые и наклонные призмы и пирамиды. Призмой называется многогранник, в основаниях которого находятся плоские n-угольники, а остальные грани являются в общем случае параллелограммами. Пирамидой называется многогранник, в основании которого находится плоский п — угольник, а боковыми гранями являются треугольники с общей вершиной.

На эпюре многогранники задаются проекциями ребер, так называемой сеткой ребер. Поверхность многогранников считается геометрически непрозрачной, в связи с чем на эпюре следует определить видимость ребер методом конкурирующих точек (прямых). На рисунке 7.2 показан пример задания многогранников на эпюре и определения видимости ребер.

Пересечение многогранников плоскостями

Типовой задачей для многогранников является задача о пересечении многогранников плоскостями частного и общего положения (рисунок 7.3).

В обоих случаях задача может быть решена двумя методами, основанными на типичных позиционных задачах: методом ребер и методом граней.

В методе ребер несколько раз (по числу пересекаемых ребер) решается задача о пересечении прямой (ребра) с плоскостью (секущей плоскостью). В этом случае находятся точки 1,2,3— Найденные точки являются вершинами многоугольника сечения. В методе граней несколько раз решается типичная задача о пересечении двух плоскостей (граней многогранника и секущей плоскости) и находят линии 1-2, 2-3, 3-1, которые являются сторонами многоугольника сечения. Если секущая плоскость является плоскостью частного положения, то задача решается упрощенно.

Пример: Построить сечение пирамиды фронтально-проецирующей плоскостью (рисунок 7.4).

Решение: Решаем задачу методом ребер. Так как секущая плоскость является фронтально-проецирующей, то на фронтальной проекции можно сразу определить точки встречи ребер пирамиды с секущей плоскостью — точки Далее определяем горизонтальные проекции точек. Полученные точки соединяем прямыми линиями и получаем проекции сечения.

Пример: Построить сечение пирамиды плоскостью общего положения, определить его натуральную величину и построить развертку пирамиды с нанесением на неё линий сечения.

Решение: На рисунке 7.5 представлено решение задачи. Секущая плоскость рассекает пирамиду, начиная с основания пирамиды АВС. Горизонтальный след плоскости и горизонтальная проекция основания пересекаются в точках

Ребро пирамиды SA с секущей плоскостью не пересекается. Точки пересечения ребер SB и SC найдем как точки встречи прямых с плоскостью при помощи вспомогательных фронтально-проецирующих плоскостей (точки 4 и 3). Полученные точки соединяем прямыми линиями и получаем проекции сечения 1-2-3-4.

Натуральную величину сечения найдем методом совмещения (см. тему «Метод совмещения»). Для построения развертки пирамиды определим натуральную величину ребер SB и SC методом вращения вокруг горизонтально-проецирующей оси, проходящей через вершину пирамиды S (см. раздел «Метод вращения вокруг проецирующих осей»). Точки «перенесем» на натуральную величину ребер SB и SC.

Развертку пирамиды построим методом раскатки (см. раздел «Развертки многогранников»).

Пересечение прямой с многогранником

Решение задачи о пересечении прямой с поверхностью многогранника осуществляется по методике, аналогичной методике решения задачи о пересечении прямой с плоскостью (см. рисунок 7.3). Через прямую проводят вспомогательную плоскость частного положения, строят сечение многогранника вспомогательной плоскостью и находят общие точки прямой и построенного сечения. Полученные точки являются точками встречи прямой с поверхностью многогранника (точки входа и выхода). Таким образом, задача сводится к решению задачи о построении сечения многогранника плоскостью частного положения, которая рассмотрена выше (см. рисунок 7.4).

Взаимное пересечение многогранников

Задача о пересечении многогранников также решается методом ребер или методом граней в соответствие с рисунком 7.3. При пересечении многогранников возможны два случая: полное и неполное пересечение (рисунок 7.6).

Линия пересечения многогранников (или линии пересечения при полном пересечении) находится по следующему плану:

• 1)    Определяют ребра, не участвующие в пересечении;
• 2)    Определяют точки пересечения ребер первого многогранника с гранями второго многогранника;

• 3)    Определяют точки пересечения ребер второго многогранника с гранями первого многогранника;
• 4)    Полученные точки соединяют прямыми линиями в пределах каждой грани.

Пример: Построить линию пересечения пирамиды и призмы (рисунок 7.7).

Решение: Призма KLMN расположена в частном положении и её грани представляют из себя горизонтально-проецирующие плоскости. В связи с этим на горизонтальной проекции можно найти точки пересечения ребер пирамиды SB и SC с гранями призмы (точки Ребра призмы являются горизонтально-проецирующими прямыми. Ребра К и N пересекают грани пирамиды ABS и ACS. Точки пересечения ребер К и N с указанными гранями найдем как точки, принадлежащие граням ABS и ACS, с помощью вспомогательных прямых, соединяющих вершину пирамиды с точками на горизонтальной проекции. В результате найдем точки 3,4 и 5,6.

Далее соединим полученные точки в последовательности 1-2-3-5-7-8-6-4-1, которая определяется по горизонтальной проекции. Видимость проекций определим методом конкурирующих прямых.

Развертки многогранников

Любая техническая конструкция, имеющая форму многогранника (бункеры, короба, основания, полые перекрытия и т.д.), может быть изготовлена из листового материала, в связи с чем необходимо иметь развертку поверхности многогранника для раскроя и вырезки материала.

Разверткой поверхности называется геометрически закономерное преобразование поверхности в плоскость. Наиболее распространенными способами построения разверток поверхностей являются метод нормального сечения и метод раскатки. Прежде чем воспользоваться этими методами, необходимо определить натуральную величину ребер и оснований многогранника.

Метод нормального сечения (рисунок 7.8а) заключается в том, что поверхность многогранника (например, призмы) рассекают плоскостью, перпендикулярной ребрам, определяют натуральную величину сечения, совмещают стороны сечения в одну линию и к ней перпендикулярно пристраивают ребра по обе стороны линии.

Метод раскатки заключается в том, что к одной произвольной грани пристраивают поочередно соседние грани и основания, предварительно определив НВ ребер и оснований (рисунок 7.86). В примере 7.2 приведено построение развертки пирамиды методом раскатки (см. рисунок 7.5).

Пересечение пирамиды проецирующими плоскостями

Общие сведения. При пересечении многогранника плоскостью в сечении получается многоугольник, вершинами которого являются точки пересечения ребер многогранника плоскостью, а сторонами – отрезки прямых, по которым грани многогранника пересекаются этой плоскостью.

Определение вершин многоугольника сводится к построению точек пересечения прямых (ребер многогранника) с плоскостью – способ ребер.

При определении сторон многоугольника решаются задачи на пересечение двух плоскостей – способ граней.

На рисунке 6.7 показано построение проекций линии пересечения прямой треугольной пирамиды фронтально – проецирующими плоскостями Q(Q’) и P(P’) [2].

Пересечение следа – проекции Q» с фронтальными проекциями боковых ребер призмы дает проекции 1»,2»,3»,4» вершин многоугольника сечения. Горизонтальные проекции этих вершин совпадают с «вырожденными» проекциями соответствующих ребер, так как призма прямая. Профильные проекции 1»,2»,3»,4» вершин определим при помощи горизонтальных линий связи на соответствующих проекциях ребер призмы.

Рисунок 6.7 – Построение проекций линии пересечения прямой треугольной пирамиды фронтально – проецирующими плоскостями

Плоскость Q пересекает грань SAC по отрезку 1-2, грань SBC по отрезку 2-3, грань SAB по отрезку 1-4.

Плоскость P пересекает грань SBC по отрезку 3-5, а грань SАB по отрезку 1-4. При построении проекций точек, принадлежащих линии пересечения, следует учитывать, что профильные проекции совпадают, т.к. грань SAB пирамиды является профильно-проецирующей плоскостью.

Недостающие проекции точки 1, расположенной на ребре SC, определены при помощи линий связи сначала на профильной проекции ребра, а затем на горизонтальной.

Для построения горизонтальных проекций точек 3 и 4, через их фронтальную проекцию проведены вспомогательные прямые SD и SE, принадлежащие соответственно граням SBC и SAB.

Построив горизонтальные проекции и этих прямых по линии связи определим горизонтальные проекции точек 3 и 4, а затем и их профильные проекции.

Плоскости Q и P пересекаются по фронтально-проецирующей прямой 3-4. Соединив построенные проекции точек получим проекции линии пересечения.

Натуральная величина многоугольника сечения найдена способом вращения вокруг фронтально-проецирующей оси.

Проекция – натуральная величина многоугольника сечения (это четырехугольник 1, 2, 3, 4).

Пересечение призмы проецирующими плоскостями

Правильная треугольная призма усечена двумя плоскостями: фронтально-проецирующей и профильной (рисунок 6.8) [2].

Построить профильную проекцию усеченной призмы.

Плоскость Q пересекает верхнее основание призмы по прямой 4-5, а боковую поверхность по горизонтально-проецирующим прямым 1-5 и 3-4.

Прямая 1-5 совпадает с ребром А призмы.

Плоскость Q пересекает ребро А призмы в точке 1, а ребро С–в точке 2.

Плоскости Q и P пересекаются по линии 1-3.

Профильные проекции указанных выше точек определяются при помощи линий связи. Соединив построенные точки получим профильную проекцию линии пересечения.

Рисунок 6.8 – Построение проекций линии пересечения прямой треугольной призмы фронтально – проецирующими плоскостями

Плоскости Q и P пересекаются по фронтально-проецирующей прямой 3-4. Соединив построенные проекции точек получим проекции линии пересечения.

Натуральная величина многоугольника сечения найдена способом вращения вокруг фронтально-проецирующей оси.

Проекция – натуральная величина многоугольника сечения (это четырехугольник 1, 2, 3, 4).

Многогранники и тела с кривыми поверхностями

В инженерной практике наиболее часто приходится иметь дело с геометрическими телами, которые условно можно подразделить на многогранники и тела с кривыми поверхностями.

Многогранник представляет собой тело, ограниченное со всех сторон плоскими многоугольниками (гранями). Пересекаясь друг с другом, грани образуют ребра, а те, в свою очередь, на сходящихся концах — вершины. Многогранник называется выпуклым, если он весь расположен по одну сторону от плоскости каждой грани, и правильным, если все его грани, плоские и многогранные углы равны между собой. Типичными представителями многогранников являются пирамида и призма.

Пирамида — многогранник, одной из граней которой служит многоугольник (основание), а другими — треугольники с общей вершиной. У призмы две грани — многоугольники (основания), а остальные грани — параллелограммы.

Кривую поверхность можно представить как траекторию движения некоторой линии (образующей) в пространстве. Образующая может быть прямой или кривой линией. Если поверхность образуется движением прямой, то она называется линейчатой, если кривой, то нелинейчатой. Примерами простейших линейчатых поверхностей являются конус и цилиндр.

Конус — геометрическое тело, образуемое движением прямой линии, проходящей через некоторую неподвижную точку (вершину), и плоским основанием. Цилиндр — геометрическое тело, которое образуется при движении прямой линии параллельно самой себе, с плоскими основаниями.

Рассмотрим построение сечения многогранников и линейчатых поверхностей плоскостью, а также точек пересечения прямой линии с этими геометрическими телами.

Пересечение многогранника плоскостью

В общем случае сечение многогранника плоскостью представляет собой плоскую замкнутую ломаную линию. Построение сечения возможно двумя способами:

1. способом граней — найти линии пересечения граней с заданной плоскостью;
2. способом ребер — найти точки встречи ребер пирамиды с плоскостью и последовательно соединить их.

Последний способ несколько проще, поэтому рассмотрим ход построения сечения многогранника именно этим способом на примере наклонной пирамиды (рис.100).

Находим точку пересечения ребра с плоскостью . Для этого проводим через вспомогательную фронтально-проецирующую плоскость и строим линию пересечения плоскостей  и — прямую . В пересечении горизонтальной проекции линии пересечения с проекцией ребра  получаем точку — горизонтальную проекцию точки пересечения ребра с плоскостью . По линии проекционной связи, проведенной из , находим фронтальную проекцию точки пересечения  на фронтальной проекции ребра .

Аналогично находим проекции точки и точки соответственно на ребрах и , проведя через них вспомогательные плоскости и .

Соединив  на горизонтальной плоскости проекций и на фронтальной плоскости проекций, получаем проекции сечения пирамиды плоскостью . На видимых гранях пирамиды линии контура сечения видимы и наоборот.

Пересечение конуса и цилиндра плоскостью

Для построения сечения конуса или цилиндра плоскостью в нее необходимо вписать многогранник (соответственно пирамиду или призму), построить сечение вписанного многогранника плоскостью, а затем полученные на ребрах многогранника точки соединить плавной кривой линией по лекалу. В результате получаем приближенное решение задачи, точность которого будет определяться числом граней вписанного многогранника (для обеспечения достаточной точности вписанного многогранника должно быть не менее шести граней).

На рис.101 построено сечение наклонного цилиндра плоскостью . В цилиндр вписана правильная шестиугольная призма . Поскольку секущая плоскость пересекает основание цилиндра, две точки, лежащие в сечении очевидны: это — точки  и , которые лежат в пересечении горизонтального следа с нижним основанием цилиндра. Затем через ребра призмы , и проводим вспомогательные плоскости (например, фронтально-проецирующие плоскости , и ) и строим точки пересечения этих ребер с плоскостью (точки и ). Соединив точки и плавной кривой линией, получаем сечение цилиндра плоскостью. В данном случае сечение представляет собой часть эллипса, ограниченного отрезком .

На плоскости проекций  часть контура сечения, ограниченная точками и образующей цилиндра, будет невидима, а на плоскости  невидимой будет кривая .

Пересечение прямой линии с поверхностью многогранника

Для построения точек пересечения прямой линии с поверхностью многогранника необходимо:

1. через прямую провести любую вспомогательную плоскость;
2. построить сечение многогранника этой вспомогательной плоскостью;
3. найти искомые точки в пересечении прямой с контурами построенного сечения.

Рассмотрим построение точек встречи на примере пересечения прямой с поверхностью треугольной наклонной пирамиды (рис.102).

Поскольку через прямую линию можно провести любую плоскость, нам удобнее воспользоваться плоскостью частного положения. Проводим через прямую фронтально-проецирующую плоскость и строим сечение пирамиды этой плоскостью. В этом случае фронтальная проекция сечения пирамиды плоскостью  совпадает с фронтальным следом плоскости .

Далее строим горизонтальную проекцию сечения и находим проекции точек пересечения прямой с контурами сечения и . По горизонтальным проекциям этих точек строим их фронтальные проекции. Точки и и являются искомыми точками пересечения прямой с поверхностью пирамиды.

На рис.102 показана также видимость прямой относительно поверхности пирамиды. На плоскости будет невидимым отрезок, ограниченный точкой и ребром , а на плоскости  — отрезок, ограниченный точкой и ребром .

Пример:

Построить точки пересечения прямой с поверхностью наклонной треугольной призмы  (рис.103).

Точки встречи прямой с поверхностью призмы строим аналогично построению точек встречи прямой с поверхностью пирамиды.

Через заданную прямую проводим вспомогательную плоскость, например фронтально-проецирующую плоскость . Строим сечение призмы этой вспомогательной плоскостью. Это сечение на фронтальной плоскости проекций спроецируется в отрезок прямой . В пересечении линий проекционных связей, проведенных из , с соответствующими горизонтальными проекциями ребер призмы получаем точки . Соединив эти проекции, находим горизонтальную проекцию сечения — треугольник .

Точки пересечения и  прямой с контурами сечения являются точками пересечения прямой с поверхностью призмы.

Определяем видимость прямой относительно поверхности призмы. В направлении на плоскость невидимым будет отрезок, ограниченный и проекцией ребра , в направлении на — отрезок между и .

Пересечение прямой линии с поверхностью конуса и цилиндра

Точки пересечения прямой линии с поверхностью конуса или цилиндра можно построить двумя способами.

Первый способ заключается в том, что в конус или цилиндр вписывают соответственно пирамиду или призму, строят сечение вписанного многогранника вспомогательной плоскостью и полученные точки на ребрах соединяют плавной кривой. Точки пересечения прямой с построенным сечением есть точки пересечения этой прямой с поверхностью заданного геометрического тела. В результате получаем приближенное решение задачи.

Для получения точного решения вспомогательную плоскость нужно выбрать так, чтобы полученное сечение линейчатой поверхности представляло собой простейшую фигуру — многоугольник. В случае конической поверхности такая плоскость должна проходить через заданную прямую и вершину конуса, тогда в сечении образуется треугольник.

Используем последний способ для построения точек пересечения наклонного кругового конуса прямой (рис.104). Задаем вспомогательную прямую, проходящую через вершину конуса и любую точку прямой , например точку.

Теперь вспомогательная плоскость (общего положения) оказывается заданной двумя пересекающимися прямыми  и . Строим проекции горизонтальных следов прямых и . Через эти точки проводим горизонтальный след этой вспомогательной плоскости — . Этот след пересечет в точках и  основание конуса, которое также лежит в плоскости проекций . Сечение конуса плоскостью пройдет через вершину  и будет представлять собой треугольник . Искомые точки пересечения прямой с поверхностью конуса найдем в пересечении прямой с контурами построенного сечения.

На рис.105 показано нахождение точек пересечения прямой с поверхностью цилиндра. В этом случае в качестве вспомогательной плоскости выбираем плоскость общего положения, параллельную оси цилиндра, и задаем ее двумя пересекающими прямыми — прямой  и произвольной прямой, параллельной оси.

Такую произвольную прямую можно провести через любую точку прямой , например через точку : ее горизонтальная проекция параллельна , а фронтальная проекция — .

Теперь, как и в предыдущем примере, строим горизонтальный след секущей плоскости . Он пройдет через горизонтальные проекции горизонтальных следов прямой и вспомогательной прямой .

В точках и след секущей плоскости пересечет нижнее основание цилиндра и, поскольку вспомогательная плоскость выбрана параллельной оси цилиндра, сечение будет представлять собой параллелограмм . Точки пересечения прямой с поверхностью цилиндра  определяют как точки пересечения прямой с контурами построенного сечения.

Построение разверток поверхностей

Развертка поверхности представляет собой фигуру, образуемую при совмещении поверхности геометрического тела с плоскостью чертежа. Существует два подхода к построению разверток поверхностей. Первый заключается в определении геометрических размеров развертки путем алгебраических вычислений. Таким способом легко развертывается поверхность прямого кругового конуса и прямого кругового цилиндра. Второй способ — графический.

Все поверхности делят на развертываемые и неразвертываемые.

Развертываемой называют поверхность, которая при совмещении с плоскостью чертежа не претерпевает каких-либо повреждений (разрывов, складок и т.д.). На развертке таких поверхностей сохраняется длина линий, лежащих на поверхности, размер углов между линиями и площади фигур, образованных замкнутыми линиями. Все размеры на развертке имеют натуральную величину. К развертываемым поверхностям относят все многогранные поверхности (пирамиды, призмы и т.д.) и некоторые линейчатые поверхности (конус, цилиндр).

Неразвертываемой называют поверхность, которая при совмещении с плоскостью претерпевает какие-либо искажения. У неразвертываемых поверхностей разверток быть не может, однако на практике в отдельных случаях возникает необходимость в построении приближенной «развертки» таких поверхностей. К неразвертываемым поверхностям относят все нелинейчатые поверхности (сфера, эллипсоид и др.).

Развертка поверхности пирамиды

Развертка полной поверхности -угольной пирамиды состоит из  треугольников, составляющих грани пирамиды, и -угольника, лежащего в ее основании. Такую развертку строят методом треугольников, который сводится к определению натурального вида треугольников, являющихся гранями пирамиды.

На рис.106 показано построение развертки наклонной треугольной пирамиды . Основание пирамиды лежит в горизонтальной плоскости проекций и, следовательно, проецируется на нее в натуральную величину.

Ребра пирамиды , и спроецированы как на горизонтальную, так и на фронтальную плоскости проекций с искажением. Натуральные величины ребер определим способом вращения вокруг оси , перпендикулярной плоскости и проходящей через вершину пирамиды. Рассмотрим определение натуральных величин боковых ребер на примере ребра .

Ребро вращается вокруг оси до положения, параллельного плоскости . При этом горизонтальная проекция этого ребра вращается вокруг точки до положения, параллельного оси . Из нового положения точки (точки ) проводим линию проекционной связи до пересечения с фронтальным следом плоскости вращения, проведенным из точки перпендикулярно (в данном случае след совпал с осью ). Образуемая в пересечении точка является фронтальной проекцией нового положения точки , а отрезок — натуральной величиной ребра . Аналогично построены отрезки и , являющиеся истинными величинами ребер и .

Строим треугольники, составляющие грани пирамиды , по трем известным сторонам. На чертеже выбираем точку , из которой в произвольном направлении проводим луч . На этом луче откладываем натуральную величину отрезка , т.е. расстояние , и методом засечек находим точку . Далее к стороне пристраиваем треугольник , две другие стороны которого определены следующим образом: . Аналогично строим и третий треугольник — .

Построенную развертку боковой поверхности пирамиды дополняем основанием — треугольником . При этом длина его сторон может быть определена или по горизонтальной проекции основания, или по сторонам , уже имеющимся на развертке.

Рассмотрим построение на развертке некоторой точки , принадлежащей грани пирамиды. Через эту точку и вершину пирамиды проведен вспомогательный отрезок с проекциями и , и методом вращения определена истинная величина отрезка . Для построения этого отрезка на развертке на стороне из точки отложено расстояние, равное . Построенная точка соединена с точкой , и на отрезке отложено расстояние, равное . Точка развертки соответствует точке , лежащей на поверхности пирамиды.

• Заказать чертежи

Развертка поверхности призмы

Развертка поверхности прямой призмы строится весьма просто: развертка ее боковой поверхности представляет собой ряд прямоугольников с общими сторонами. В этом случае построение развертки сводится к определению натуральных величин основания призмы и одного ребра.

Развертка полной поверхности -угольной наклонной призмы состоит из параллелограммов, являющихся гранями призмы, и двух  -угольников, лежащих в основаниях.

Для построения развертки наклонной призмы можно использовать два способа — нормального сечения и раскатки. Строго говоря, метод треугольников также может быть применен для построения развертки поверхности призмы, у которой все грани предварительно разбиты на треугольники. Однако на практике построение развертки призмы этим методом проводится крайне редко в связи с необходимостью выполнения многочисленных построений. Если основания призмы проецируются с искажением, то для построения развертки следует предпочесть метод нормального сечения. Если же основания на одну из плоскостей проекций проецируются в натуральную величину, то целесообразнее воспользоваться методом раскатки.

Метод нормального сечения (сечения, перпендикулярного ребрам призмы) состоит из следующих построений:

1. поверхность многогранника пересекают плоскостью, перпендикулярной его ребрам;
2. определяют натуральную величину нормального сечения;
3. находят натуральную величину ребер многогранника;
4. на свободном месте чертежа контур нормального сечения развертывают в отрезок прямой;
5. через концы отрезков проводят перпендикуляры, на которых откладывают натуральные величины отрезков ребер;
6. концы перпендикуляров соединяют;
7. к построенной развертке боковой поверхности призмы пристраивают основания.

На рис.107 и 108 показано построение развертки треугольной наклонной призмы методом нормального сечения.

Поскольку горизонтальные проекции ребер призмы параллельны оси (ребра являются отрезками фронтальных прямых), па фронтальную плоскость проекций они проецируются без искажения. Основания и лежат во фронтально-проецирующих плоскостях, и, следовательно, на плоскость они спроецировались с искажением, а на плоскость — в отрезок прямой.

Заданная призма рассечена вспомогательной фронтально-проецирующей плоскостью , перпендикулярной ее ребрам. Построено нормальное сечение призмы этой плоскостью — треугольник . Методом перемены плоскостей проекций (плоскость  введена при следующих условиях ) построен треугольник , являющийся истинной величиной нормального сечения.

На чертеже (рис.108) треугольник развернут в отрезок . Из точек проведены перпендикуляры, на которых отложена длина отрезков ребер: и т.д. Точки и точки соединены отрезками. К ломаной линии  по известным длинам сторон пристроено верхнее основание — треугольник , а к ломаной ,  —  нижнее основание (треугольник ).

Для нанесения на развертку некоторой точки , принадлежащей грани призмы, через нее параллельно боковым ребрам проведена прямая , лежащая на той же грани. На отрезке развертки из точки  отложено расстояние, равное , и параллельно ребрам вычерчен отрезок . На этом отрезке из точки  отложена натуральная величина отрезка , равная отрезку . Точка развертки однозначно соответствует точке , принадлежащей поверхности призмы.

Метод раскатки состоит в том, что призму последовательно вращают вокруг ее ребер до совмещения граней с плоскостью чертежа. Пример построения развертки поверхности призмы методом раскатки приведен на рис.109. Основания этой призмы спроецированы на плоскость в натуральную величину, а ее ребра и грани — с искажением.

Решение задачи начнем с определения натуральных величин ребер призмы. Для этого введем дополнительную плоскость проекций , перпендикулярную плоскости и параллельную ребрам. Тогда в системе плоскостей проекций ребра будут отрезками фронтальных прямых и на плоскость проекций спроецируются в натуральную величину и .

Рассмотрим последовательное вращение призмы в положение, при котором ее грани совмещаются с плоскостью чертежа (а точнее, с плоскостью, параллельной плоскости проекций ) на примере грани . Для вращения данной грани в качестве оси вращения принимаем ребро (ее проекция на плоскость спроецировалась в натуральную величину). Точки и лежат на оси вращения и, следовательно, при вращении своего положения не изменяют. Из точек и перпендикулярно проекции оси вращения — прямой -строим прямые, являющиеся следами плоскостей вращения точек и . Затем из точек и проводим дуги радиусом , равным натуральной величине ребра (отрезку или ). В пересечении этих дуг со следами плоскостей вращения точек и получаем точки и . Параллелограмм является натуральной величиной грани .

Аналогично построены точки и , и . Соответствующие точки на развертке соединены отрезками, и к полученной развертке боковой поверхности достроены основания. Построенная фигура является разверткой полной поверхности заданной призмы.

На рис.109 найдено также положение на развертке точки , принадлежащей грани призмы. Для этого через точку проведена вспомогательная прямая , параллельная ребрам.

Развертка поверхности конуса

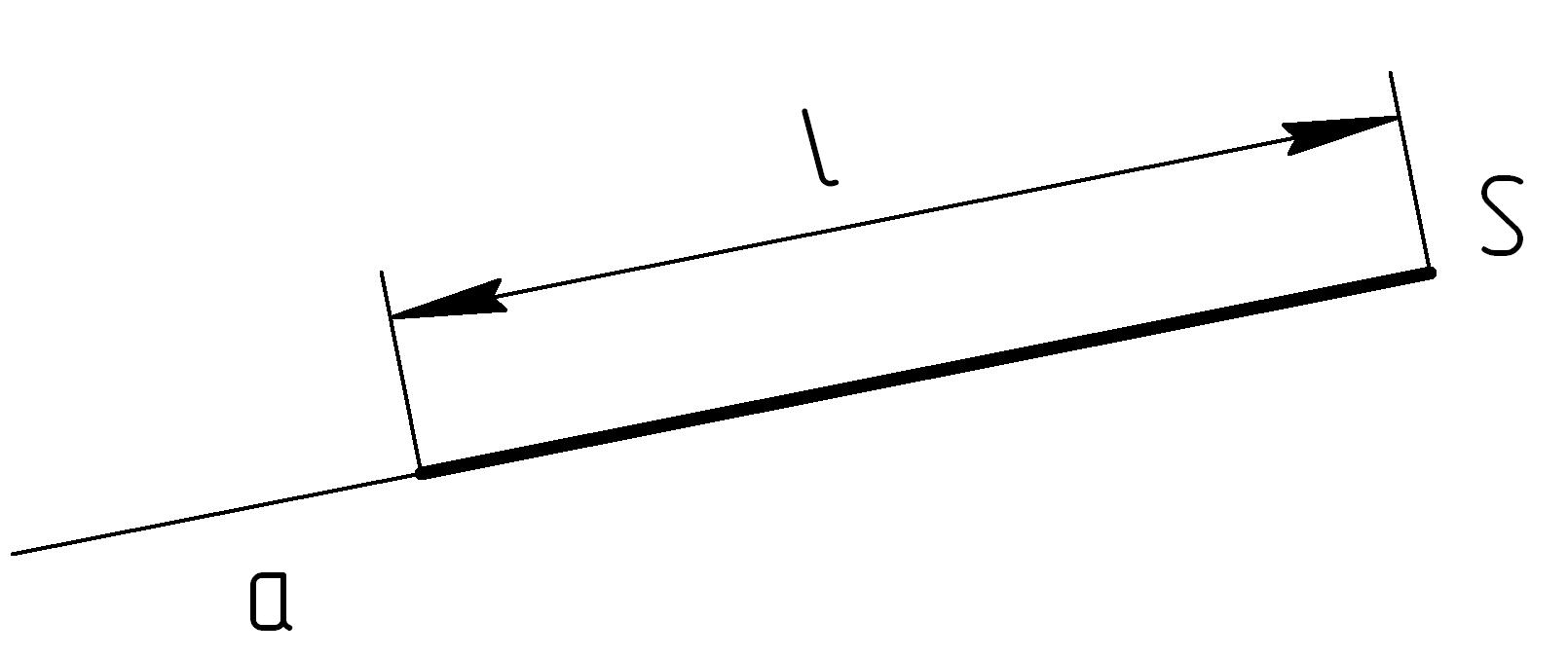

Разверткой боковой поверхности прямого кругового конуса является сектор, радиус которого равен длине образующей конуса , а угол сектора

где — радиус основания конуса.

Пример 25. Построить развертку прямого кругового конуса и нанести на нее линию пересечения фронтально-проецирующей плоскостью (рис.110).

1.    Основание конуса разобьем на частей (например, на 12) точками

2.    На поверхность конуса нанесем ряд образующих и строим сечение конуса плоскостью .

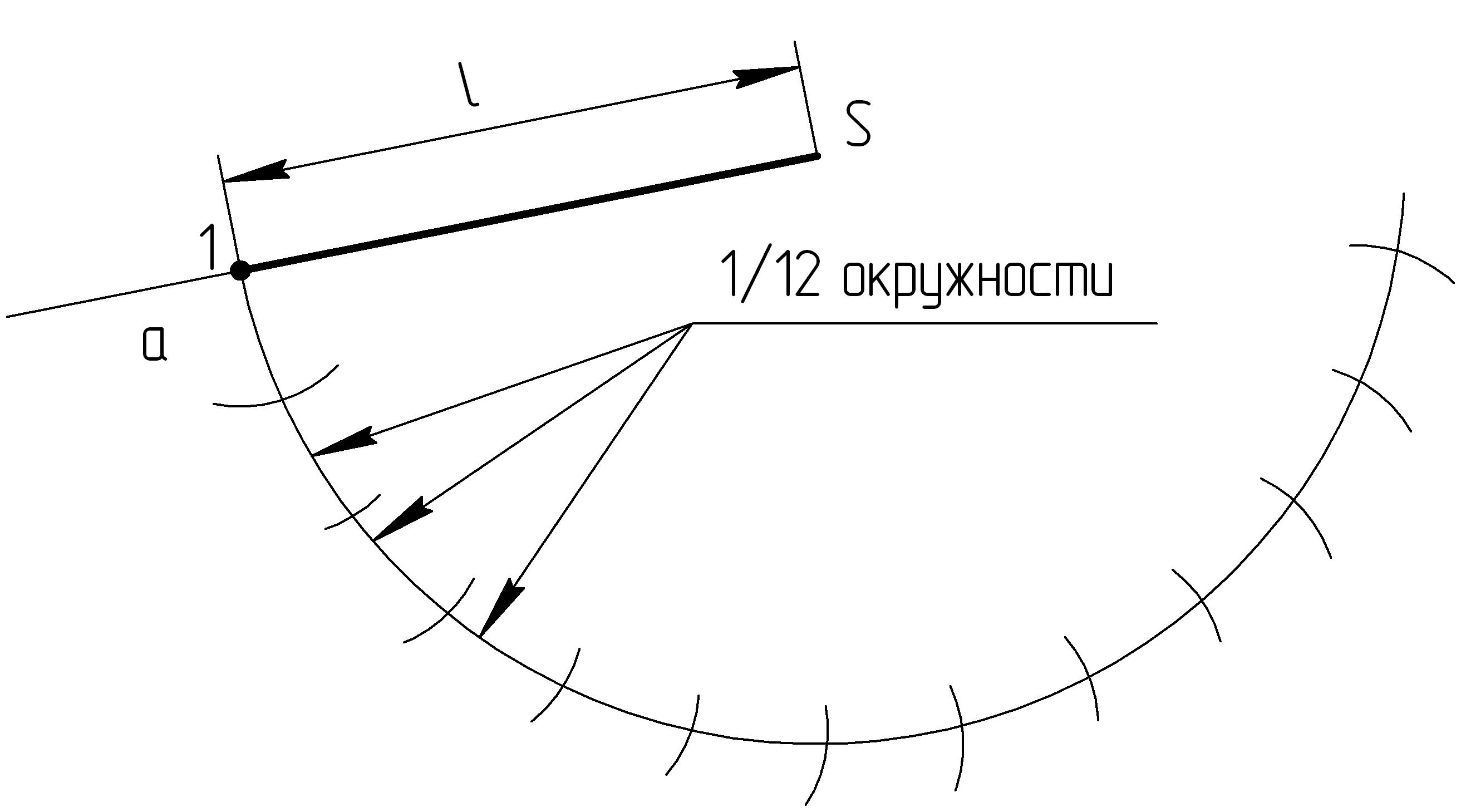

3.    Вычерчиваем развертку боковой поверхности конуса — круговой сектор радиусом с центральным углом .

4.    Разбиваем дугу сектора также на 12 частей и строим положения образующих на развертке:

5.    Методом вращения вокруг оси конуса определяем натуральные величины отрезков всех образующих между вершиной и секущей плоскостью . Две образующие и на плоскость  проецируются в натуральную величину. Для определения натуральной величины других образующих, например , поворачиваем ее до положения образующей . Фронтальная проекция переместиться в положение , и отрезок будет натуральной величиной отрезка . Аналогичным построением определим натуральные величины отрезков  и т.д.

6.    Откладываем истинные величины расстояний от точки до точек на соответствующих линиях развертки и соединяем точки плавной кривой линией.

В общем случае для построения развертки поверхности наклонного конуса в него вписывают пирамиду, ребра которой равны отрезкам образующих конуса, и строят развертку поверхности этого многогранника. Построенные на развертке вершины основания пирамиды соединяют по лекалу плавной кривой линией, а крайние точки связывают с вершиной конуса отрезками прямой линии. Построенная развертка тем точнее, чем больше граней у пирамиды, вписанной в конус.

Для получения полной развертки поверхности конуса развертку боковой поверхности дополняют фигурой, лежащей в основании конуса. Если основание конуса не параллельно плоскости проекций и не лежит в ней, то для построения его на развертке первоначально необходимо найти натуральную величину этой фигуры.

На рис.111 дан пример построения развертки наклонного кругового конуса. В конус вписана шестиугольная пирамида, основанием которой является правильный шестиугольник . Способом вращения вокруг оси , перпендикулярной плоскости и проходящей через вершину , определены натуральные величины ребер этого многогранника. Основания заданного конуса и вписанной в него пирамиды лежат в горизонтальной плоскости проекций и, следовательно, проецируются на эту плоскость без искажения.

Развертку поверхности пирамиды строим методом треугольников. Через найденные на развертке точки проводим плавную кривую линию, концы которой соединяем отрезками с вершиной . Затем к построенной развертке боковой поверхности конуса пристраиваем основание конуса — окружность, радиус которой равен радиусу горизонтальной проекции основания.

Для построения на развертке точки, заданной на поверхности конуса, например точки , проводим через нее образующую с проекциями  и . На кривой из точки  проводим дугу радиуса и наносим на эту кривую точку . На отрезке из точки откладываем отрезок , представляющий собой натуральную величину отрезка . Точка однозначно соответствует точке , лежащей на поверхности конуса.

Развертка поверхности цилиндра

Фигура, образуемая при развертывании поверхности цилиндра, представляет собой «отпечаток», полученный при качении цилиндра по плоскости чертежа. Если цилиндр — прямой, то эта фигура является прямоугольником, ширина которого равна длине образующей цилиндра, а длина равна , где — радиус основания цилиндра.

Если цилиндр наклонный, то фигура, образуемая при развертывании его поверхности, ограничена двумя кривыми линиями (синусоидами), концы которых соединены отрезками.

В общем случае развертку поверхности цилиндра строим путем замены поверхности цилиндра поверхностью вписанной в него призмы, ребра которой равны отрезкам образующих цилиндра. Обычно при построении развертки поверхности цилиндра в него вписывают правильную призму, так как при этом упрощаются построения, связанные с разметкой развернутых контуров основания. Развертка поверхности тем точнее, чем больше граней у вписанной в цилиндр призмы.

Построенная развертка поверхности дополняется основаниями цилиндра. При этом если основания проецируются на плоскости проекций с искажением, то перед их нанесением на развертку предварительно необходимо найти натуральную величину этих фигур.

Развертка поверхности призмы, вписанной в цилиндр, строится или методом нормального сечения, или методом раскатки. В обоих случаях для развертывания поверхности необходимо, чтобы ребра вписанной в цилиндр призмы были параллельны одной из плоскостей проекций.

Рассмотрим построение развертки наклонного кругового цилиндра, изображенного на рис.112. В цилиндр вписана правильная шестиугольная призма. Основания как заданного цилиндра, так и вписанной в нее призмы проецируются на плоскость в натуральную величину, поэтому воспользуемся методом раскатки.

Поскольку ребра призмы являются отрезками прямых общего положения, ее проекция преобразована путем введения дополнительной плоскости проекций , перпендикулярной и параллельной ребрам призмы (образующим цилиндра). Для построения новой проекции призмы па плоскости из вершин призмы проведены линии проекционной связи, перпендикулярные оси , и на них отложены отрезки, равные координате вершин (проекция нижнего основания призмы совместилась с осью , так как координаты ее вершин равны нулю).

Затем определена натуральная величина грани путем вращения вокруг ребра в положение, параллельное плоскости . Для этого из точек и проведены прямые, перпендикулярные проекции оси вращения — отрезку , а из точек  и  — дуги радиусом, равным отрезку . В их пересечении образуются точки и .

Построения повторяются до тех пор, пока все грани призмы не станут параллельны плоскости . Полученные ряды точек и соединяют по лекалу плавной кривой линией, а точки и — отрезком. Для получения развертки полной поверхности цилиндра к его поверхности пристроены основания (радиусы этих окружностей равны радиусам горизонтальных проекций оснований).

Если на развертку необходимо нанести точку, принадлежащую поверхности цилиндра (например, точку ), через нее проводим отрезок образующей (отрезок ), находим проекции этого отрезка (отрезок ) и заданной точки (точку ) на дополнительной плоскости проекций , и наносим их на развертку.

Взаимное пересечение геометрических тел

При взаимном пересечении геометрических тел образуется геометрическое место точек, принадлежащих одновременно обеим поверхностям. Оно представляет собой линию пересечения данных поверхностей.

Способ построения линии пересечения зависит, прежде всего, от вида пересекающихся поверхностей. Возможны следующие типы взаимного пересечения:

1. поверхностей многогранников;
2. поверхностей вращения и многогранника;
3. поверхностей вращения.

Взаимное пересечение поверхностей многогранников

При пересечении поверхностей двух многогранников образуется одна или несколько пространственных замкнутых ломаных линий (в частном случае — плоская ломаная линия).

В зависимости от способа определения элементов линии пересечения (ее сторон или вершин) построение производится путем:

1. определения отрезков прямых, по которым грани одного многогранника пересекают грани другого — способ граней;
2. определения точек пересечения ребер первого многогранника с гранями второго и ребер второго многогранника с гранями первого — способ ребер.

Выбор способа зависит от расположения многогранников, возможно комбинированное использование обоих способов. На практике используют главным образом способ ребер.

Существуют следующие правила, которыми следует руководствоваться при построении линии пересечения:

1. если хотя бы одна проекция ребра многогранника не пересекает проекцию грани другого многогранника, то данное ребро не пересекает этой грани (однако пересечение всех проекций ребра одного многогранника со всеми одноименными проекциями граней другого многогранника не означает, что эти ребро и грань пересекаются);
2. проекции линии пересечения располагаются в пределах фигуры, образованной при наложении одноименных проекций двух многогранников;
3. отрезок линии пересечения лежит в пределах пересекающихся граней как первого, так и второго многогранника (последовательность соединения точек линии пересечения определяется при помощи вспомогательных диаграмм или таблиц, например при помощи сетки Д.Г.Ананова);
4. отрезок линии пересечения считается видимым, если он находится в видимых гранях обоих многогранников.

На рис.113, показано построение линии пересечения прямой четырехугольной призмы и треугольной пирамиды способом ребер.

Проанализируем положение проекций ребер призмы относительно граней пирамиды. Фронтальные проекции обоих оснований призмы не пересекают проекцию пирамиды, следовательно, они не пересекают поверхность пирамиды. Горизонтальные проекции ребер призмы , спроецировавшиеся в точку, не пересекают проекцию пирамиды, поэтому они также не пересекают поверхность пирамиды. Только ребро призмы может пересекать поверхность пирамиды.

Рассуждая аналогично, можно прийти к выводу, что ребра пирамиды также могут пересекать поверхность призмы. Поскольку грани призмы лежат в горизонтально-проецирующих плоскостях, положение горизонтальных проекций точек пересечения (точек ) ребер с гранями призмы очевидно. Фронтальные проекции этих точек лежат на пересечении линии проекционной связи, проведенных из найденных точек, с соответствующими проекциями ребер пирамиды.

Для нахождения точек пересечения ребра призмы с поверхностью пирамиды через это ребро и вершину пирамиды проводим вспомогательную горизонтально-проецирующую плоскость . В сечении этой плоскостью пирамиды образуется треугольник . В точках пересечения ребра  с контурами сечения образуются точки 7 и 8 — точки пересечения ребра с поверхностью пирамиды.

Последовательность соединения построенных точек определена при помощи сетки Д.Г.Ананова (рис.113, б) — таблицы, строки и столбцы которой схематично изображают грани и ребра пересекающихся многогранников. Столбцы и т.д. отображают боковые грани призмы, а строки — грани пирамиды. На диаграмму наносят точки, принадлежащие линии пересечения. Например, точка 2 находится на ребре пирамиды и в грани призмы, точка 6 — на этом же ребре пирамиды и в грани призмы, точка 7 — на ребре призмы и в грани пирамиды и т.д. Построенные на сетке точки соединяют, руководствуясь следующим правилом: точки должны лежать в пределах одной ячейки. Точку 1 можно соединить только с точками 2 и 3, точку 2 — только с точками 1 и 3 и т.д.

Таким образом, линия пересечения заданных многогранников распалась на две линии: треугольник и пространственную замкнутую ломаную линию . При помощи алгоритма, найденного по сетке Д.Г.Ананова, фронтальные проекции вершин этих фигур соединяют отрезками прямых с соблюдением обозначения взаимной видимости. В направлении на плоскость в призме «видимыми» будут грани и , в пирамиде — грани и . Одновременно этим граням принадлежат отрезки 13, 32, 45 и 57, следовательно, они считаются видимыми; остальные отрезки закрыты для непосредственного обзора поверхностями многогранников.

Пересечение поверхности вращения и поверхности многогранника

Линия пересечения таких поверхностей представляет собой одну или несколько плоских кривых линий, являющихся пересечением отдельных граней многогранника с заданным телом вращения. Точки излома кривой линии (если они имеются) соответствуют точкам пересечения ребер многогранника с поверхностью вращения.

В общем случае для построения линии пересечения необходимо найти ряд точек, принадлежащих обеим поверхностям, и соединить их замкнутой кривой линией. Эти точки могут быть найдены путем проведения:

1. вспомогательных прямых линий, принадлежащих граням многогранника;
2. вспомогательных образующих тела вращения;
3. вспомогательных секущих плоскостей.

Как правило, общие точки определяют комбинацией перечисленных выше способов с учетом упрощения или уточнения построений. Построение линии пересечения начинается с определения характерных точек, т.е. точек, занимающих особое положение по отношению к плоскостям проекций или к самой линии пересечения.

К характерным относятся точки:

1. наиболее удаленная и наиболее близкая к плоскостям проекций (экстремальные точки);
2. делящие кривую на видимую и невидимую части (точки видимости);
3. наибольшей или наименьшей ширины кривой.

Рассмотрим пример построения линии пересечения правильной четырехугольной пирамиды и соосного с ней цилиндра (рис.114). Характерные точки 1, 2, 3 и 4, являющиеся точками встречи ребер пирамиды с поверхностью цилиндра, определены по пересечению горизонтальных проекций ребер с проекцией поверхности цилиндра (на горизонтальную плоскость проекций она спроецировалась в окружность).

Характерные точки 5, 6, 7 и 8, наиболее близкие к плоскости проекций находят в месте пересечения видимых образующих цилиндра с гранями пирамиды: точки 5 и 7 определяют по их фронтальным проекциям, точки 6 и 8 — по профильным проекциям.

Дополнительные точки определены при помощи вспомогательных секущих плоскостей  и , параллельных плоскости . В сечении цилиндра эти плоскости дают окружности, совпадающие на горизонтальной плоскости проекций с основанием цилиндра, а в сечении пирамиды -прямоугольники. Точки взаимного пересечения этих сечений принадлежат одновременно поверхности пирамиды и поверхности конуса и, следовательно, лежат на линии пересечения.

Построенные точки последовательно соединяют замкнутой кривой линией. Линия пересечения представляет собой четыре дуги (), соединенных между собой в точках пересечения ребер пирамиды с поверхностью цилиндра. В направлении на плоскости проекций и верхняя часть пирамиды, ограниченная линией пересечения, считается невидимой, поскольку она находится внутри цилиндра и закрыта для непосредственного обзора его поверхностью. Нижняя часть цилиндра также будет невидимой.

Взаимное пересечение поверхностей вращения

Линия пересечения поверхностей вращения является пространственной кривой линией (или кривыми линиями). Однако в некоторых частных случаях она может быть и плоской -окружностью, эллипсом, прямой и т.д.

Рассмотрим простейшие случаи. Если две поверхности вращения имеют общую ось, то линия пересечения представляет собой окружность. На рис.115, а дан пример построения линии пересечения цилиндра, соосного с круговым конусом, а на рис.115, б — конуса и шара. В обоих случаях на фронтальную плоскость проекций линия пересечения спроецировалась без искажения в две концентрические окружности. На рис.115, в изображены два цилиндра с параллельными осями — линией пересечения являются общие образующие этих поверхностей.

В общем случае для построения линии пересечения необходимо найти ряд точек, принадлежащих обеим поверхностям, и затем последовательно соединить их кривой линией.

Для определения общих точек применяют два способа:

1. вспомогательных образующих линий;
2. вспомогательных секущих поверхностей.

В первом случае определяют точки, в которых образующая одной поверхности вращения пересекает другую поверхность. Повторяя этот прием для нескольких образующих, определяют ряд точек, необходимых для построения линии пересечения.

Во втором случае заданные тела пересекают третьей поверхностью, которая дает в пересечении с ними простейшие для построения линии (прямые или окружности). Точки взаимного пересечения этих линий лежат как на секущей поверхности, так и на поверхности заданных тел вращения. Проведя ряд секущих поверхностей, можно найти необходимое количество общих точек, через которые затем проводят искомую линию пересечения.

Способ вспомогательных образующих рационально использовать при построении линии пересечения поверхностей вращения, если хотя бы одна из заданных поверхностей является линейчатой и точки пересечения прямолинейных образующих с контурами второй поверхности очевидны.

Способ вспомогательных секущих поверхностей является более универсальным. На практике применяют следующие секущие поверхности:

• а)    плоскости общего или частного положения (способ вспомогательных секущих плоскостей);
• б)    кривые поверхности (в случае применения сфер — способ вспомогательных секущих сфер).

 С этим способом следует познакомиться самостоятельно (см. [2])

Иногда целесообразно комбинировать различные способы построения. Линия пересечения получается тем точнее, чем больше точек найдено для ее построения.

Существуют правила, которыми следует руководствоваться при построении линии пересечения:

1. проекции линии пересечения наносят в пределах наложения проекций заданных поверхностей;
2. при общем расположении поверхностей вращения для упрощения и уточнения построений их положение необходимо преобразовать в частное;
3. построение линии пересечения начинают с определения ее характерных точек.

Рассмотрим построение линии пересечения прямых круговых конуса и цилиндра с параллельными осями способом вспомогательных секущих плоскостей (рис.116). Здесь действуют те же принципы, что и в рассмотренном выше примере взаимного пересечения поверхности вращения и многогранника.

Сначала определяют характерные точки линии пересечения. В пересечении видимой образующей конуса с поверхностью цилиндра лежит точка 1, наивысшая точка по отношению к плоскости . В пересечении основания конуса с нижним основанием цилиндра (основания лежат в плоскости ) образуются общие точки 2 и 3, также лежащие в горизонтальной плоскости проекций.

Таким образом, на фронтальной и профильной плоскостях проекций все точки линии пересечения должны находиться между точками 1 и 2 (3). Заданные геометрические тела рассекают вспомогательными горизонтальными плоскостями . В сечении конуса и цилиндра образуются окружности. Рассмотрим построение общих точек на примере точек 4 и 5. Сечением цилиндра плоскостью является окружность радиуса , горизонтальная проекция которой совпадает с контуром цилиндра. Сечением конуса этой же плоскостью является окружность радиуса . В пересечении этих окружностей находятся горизонтальные проекции и , а их фронтальные проекции определяют по линиям проекционной связи, проведенным до пересечения . По двум известным проекциям строят профильные проекции и .

Аналогично находят ряд точек необходимых для построения линии пересечения. На горизонтальной плоскости проекций линия пересечения представляет собой дугу окружности радиусом , ограниченную точками и ; на фронтальной плоскости проекций -дугу , на профильной — параболу .

Способы задании многогранников и построение их проекций

Одним из видов пространственных форм являются многогранники. Многогранником называется совокупность таких плоских многоугольников, у которых каждая сторона одного является одновременно стороной другого. Вершины и стороны многоугольников являются вершинами и ребрами многогранников, а сами многоугольники — гранями. Мы будем рассматривать только выпуклые многогранники, т.е. такие, которые расположены по одну сторону плоскости любой из его граней.

Наибольший практический интерес представляют призмы и пирамиды. Призмой называется многогранник, две грани которого представляют собой равные многоугольники с взаимно параллельными сторонами — основаниями. Ребра, не принадлежащие основаниям и параллельные между собой, называют боковыми ребрами. Пирамидой называется многогранник, одна грань которого — многоугольник со сколь угодно большим числом сторон (не менее трех), а остальные грани являются треугольниками с общей вершиной.

Форма и положение многогранника в пространстве могут быть определены заданием его ребер, основанием и вершиной, если это пирамида, основанием и высотой, если это призма.

Выбирая положение пирамиды или призмы для их изображения, целесообразно располагать их основания параллельно плоскости проекций. Примеры приведены на рис. 8.1, 8.2, 8.3. Здесь в системе плоскостей проекций  изображены трехгранная пирамида, прямая и наклонная призмы.

Как видно, пирамида задается на эпюре проекциями ее основания и вершины, а призма — проекциями основания и ребер.

Пересечение плоскости и прямой с многогранниками

При пересечении многогранника плоскостью в общем случае получается плоский многоугольник  (рис. 8.4). Этот многоугольник можно построить или по точкам пересечения с плоскостью ребер многогранника, или по линиям пересечения граней многогранника с плоскостью. Следовательно, задача сводится к определению точек пересечения прямой с плоскостью или к определению линий пересечения плоскостей Первый способ на практике применяется чаще второго.

Плоскую фигуру, полученную от пересечения многогранника плоскостью, называют сечением

Рассмотрим несколько примеров.

На рис. 8.5 построены проекции фигуры сечения наклонной трехгранной призмы фронтально проецирующей плоскостью

Фронтальными проекциями точек встречи ребер призмы с секущей плоскостью (фронтальными проекциями вершин фигуры сечения) являются точки  Их горизонтальные проекции  определены при помощи линий связи. Фронтальной проекцией фигуры сечения в данном примере является отрезок  совпадающий с фронтальным следом плоскости  а горизонтальной — треугольник

На рис. 8.6 построены проекции фигуры сечения четырехгранной пирамиды фронтально проецирующей плоскостью. Здесь, как и в предыдущем примере, фронтальная проекция сечения  изображается отрезком прямой, совпадающим с фронтальным следом плоскости  Горизонтальная проекция сечения  находится по линиям связи

Если многогранник пересекает плоскость общего положения, то для определения линии пересечения необходимо воспользоваться некоторыми дополнительными вспомогательными построениями. Эти построения можно выполнятъ двумя способами:

• а) метод ребер — нахождение точек пересечения ребер многогранника с плоскостью, т.е. нахождение вершин многогранника, получающегося в сечении;
• б) метод граней — нахождение линий пересечения граней многогранника с секущей плоскостью, т.е. нахождение сторон сечения

Так, на рис. 8.7. линия пересечения призмы  с плоскостью общего положения  построена с использованием метода ребер.

Горизонтальный след  проходит по нижнему основанию, следовательно, он пересекает нижнее основание по прямой

Ребро  находится перед плоскостью и не пересекается с ней Через ребра призмы  проводим фронтальные плоскости  и строим линии пересечения вспомогательных плоскостей с плоскостью  Фронтальные проекции ребер будут пересекаться с проекциями линий пересечения плоскостей в точках встречи их с плоскостью

Использование метода граней показано на рис. 8.8, когда необходимо построить сечение призмы  плоскостью общего положения  Заключаем грани  в горизонтально-проецирующие плоскости  и строим линии пересечения данных плоскостей с плоскостью  В пределах граней  эти линии являются сторонами многоугольника, получаемыми при пересечении плоскостью  призмы

На рис. 8.9. построены проекции сечений плоскостью  наклонной призмы. Для нахождения проекций сечения заключаем поочередно ребра призмы во фронтально-проецирующие плоскости  и находим точки встречи ребер с плоскостью  Полученные точки 1, 2, 3 соединяем ломаной линией и определяем видимость.

На рис. 8.10 построены проекции сечения плоскостью  пирамиды.

Задача решена нахождением точек встречи (точек 3, 6, 9) каждого ребра пирамиды с секущей плоскостью. Чтобы найти точку (3) встречи ребра  с секущей плоскостью  через ребро необходимо провести вспомогательную фронтально-проецирующую плоскость  построить линию пересечения 1,2 с секущей плоскостью  и в пересечении горизонтальной проекции линии пересечения с горизонтальной проекцией ребра  отметить горизонтальную проекцию искомой точки 3. Фронтальная проекция точки 3 построена при помощи линии связи. Точка 9 построена аналогично. Для нахождения точки встречи ребра  с плоскостью ребро заключаем во вспомогательную горизонтально-проецирующую плоскость  Соединив точки 3, 6,9, находим искомое сечение.

Прямая линия может пересекать поверхность многогранника в двух точках при условии, что многогранник выпуклый. Решение этой задачи основано на схеме определения точки пересечения прямой с плоскостью и распадается на три этапа:

1. через заданную прямую проводится вспомогательная плоскость;
2. строится проекция фигуры сечения многогранника;
3. определяются точки пересечения прямой с контуром сечения.

На рис. S.11 построены точки  пересечения прямой  с поверхностью пирамиды

На рис. 8.12 построены точки  пресечения прямой  с поверхностью наклонной призмы

Взаимное пересечение многогранников

Многогранные поверхности пересекаются друг с другом по замкнутым ломаным линиям, для построения которых сначала находим точки пересечения ребер одного многогранника с гранями другого, а затем -ребер второго с гранями первого. Соединяя в определенной последовательности полученные точки, строим искомую ломаную, каждое звено которой представляет собой прямую пересечения двух граней — грани первого многогранника с гранью второго.

Итак, построение линии пересечения двух многогранников сводится к решению задачи на пересечение прямой линии с многогранником (или на взаимное пересечение двух плоскостей — граней многогранников).

На рис. 8.13 приведен пример построения линии взаимного пересечения прямой четырехугольной призмы с пирамидой

Основание призмы совмещено с плоскостью  Горизонтальные проекции вертикальных ребер преобразуются в точки. Грани боковой поверхности призмы представляют собой отсеки горизонтально-проецирующих плоскостей. Линия пересечения многогранников определяется по точкам пересечения ребер каждого из них с гранями другого многогранника. Так, ребро  пирамиды пересекает две вертикальные грани призмы: одну в точке  вторую — в точке  Ребро  пирамиды пересекает две вертикальные грани призмы в точках  ребро  — в точках

Из четырех вертикальных ребер призмы только одно пересекает пирамиду. Находим точки его пересечения с гранями пирамиды. Через это ребро и вершину  пирамиды проводим вспомогательную горизонтально-проецирующую плоскость  Она пересекает пирамиду по прямым  Эти прямые пересекают ребро призмы в точках  — в точках пресечения ребра призмы с гранями пирамиды. Соединяя каждые пары таких точек одних и тех же граней отрезками прямых, получаем две линии пересечения многогранников. Одна из них представляет собой пространственный многоугольник  другая-треугольник

Видимыми являются только те из отрезков многоугольников пересечения, которые принадлежат видимым граням многогранников; невидимые отрезки обозначаем на эпюре штриховыми линиями

Отрезки  линии пересечения  видимы на фронтальной проекции. Они принадлежат видимым граням призмы и пирамиды Отрезок  является невидимым на фронтальной проекции. Этот отрезок принадлежит видимой на этой проекции грани призмы и невидимой грани пирамиды На фронтальной проекции видимы отрезки  второй линии пересечения, а отрезки  этой линии невидимы.

Рассмотрим
построение развертки прямой призмы
(рисунок 10), основание которой принадлежит
горизонтальной плоскости проекций.

Т.к.
нижнее основание призмы находится в
плоскости П₁,
а верхнее параллельно ей, то в горизонтальной
плоскости проекций они изображаются в
натуральную величину.

Боковые грани
призмы – прямоугольники. Ширина
прямоугольника соответствует какой-либо
стороне основания призмы, а высота –
высоте призмы.

Последовательность
построений:

1. На свободном
месте чертежа проводим горизонтальную
прямую а, выбираем на ней произвольную
точку, принадлежащую основанию, например
точку А (рисунок 11).

2.
Через точку А проводим прямую b,
перпендикулярную прямой а, и откладываем
на этой прямой высоту призмы или длину
ребра [A₂A^|₂].

3.
Через точку А^|
проведем горизонтальную прямую с.

Рисунок 10

Рисунок 11

4.
От точек А и А^|
на прямых а и с соответственно отложим
длину отрезка [A₁B₁],
получим точки В и В^|
(рисунок 12).

5.
От точек В и В^|
на прямых а и с соответственно откладываем
длину отрезка [B₁C₁],
получаем точки С и С₁.

6.
На прямых а и с от точек С и С₁
отложим отрезки равные длине отрезка
[C₁D₁].
Построили точки D
и D^|,
от которых отступаем расстояние, равное
|D₁A₁|.
Нашли положение точек А и А^|.

Рисунок 12

7. Соединяем точки,
найденные на прямой а с соответствующими
точками, лежащими на прямой с. Получаем
развертку боковой поверхности призмы.

Рисунок 13

8.
Построим основания призмы. Через точки
А и А^|
проведем дуги радиусом, равным длине
отрезка [A₁D₁],
а через точки В и В^|
— |В₁D₁|.
На пересечении дуг будут находится
точки D
и D^|.
На рисунке 13 показано построение для
точки D^|.

9.
Найдем положение точек С и С^|.
Через точки В и В^|
проведем дуги, радиусом |В₁С₁|,
а через точки D
и D^|
— |D₁C₁|,
на пересечении дуг будут находится
искомые точки. На рисунке 13 показано
построение для точки С.

10. Обводим контур
построенной фигуры сплошной толстой
линией, а линии сгиба – штрихпунктирной
с двумя точками (рисунок 14).

11.
Построим точку К (рисунок 10), принадлежащую
грани (DD^|C^|C)
на развертке. От точки С отложим длину
отрезка [C₁1₁],
получим т.1 на развертке.

Рисунок 14

12.
Через точку 1 проведем вертикальную
прямую (прямую параллельную ребру [CC^|]
и отложим на ней расстояние |1₂К₂|,
тем самым мы найдем искомую точку К
(рисунок 15).

Замечание. В данном
примере поверхность призмы совмещена
с плоскостью своей наружной стороной.

Рисунок 15

2. Развертка кривой поверхности.

Развертки
поверхностей прямых круговых конусов
и цилиндров могут быть выполнены точно,
а наклонных – приближенно.

2.1. Развертка прямого кругового конуса

Боковая
поверхность конуса представляет собой
сектор круга, радиус которого равен
длине l
образующей конуса, а центральный угол
при вершине α=360⁰R/l.
Построение развертки заключается в
следующем (рисунок 16). На свободном месте
чертежа выбирают точку S,
через которую проводят прямую под любым
углом наклона к краю листа. Затем от
точки S
на этой прямой откладывают отрезок
равный длине контурной образующей
конуса и из точки S
как из центра окружности проводят дугу
радиусом l. Затем вычисляют градусную
меру угла α и откладывают ее на чертеже.
Остается пристроить основание конуса
к развертке его боковой поверхности. В
горизонтальной плоскости проекций оно
изображается в натуральную величину,
тогда, измерив, радиус основания конуса,
можно построить окружность, которая
будет касаться проведенной дуги в любой
точке. Это один из способов построения
развертки конуса.

Рисунок 16

Для нанесения на
развертку линии пересечения поверхностей
лучше использовать второй способ.

Последовательность
построений:

1.
На свободном месте чертежа выбираем
точку S,
через которую проводим прямую а под
любым углом наклона к краю листа (рисунок
17). От точки S
на прямой а откладываем отрезок равный
длине контурной образующей конуса.

Рисунок 17

2.
Основание конуса – окружность делим
на 12 частей (рисунок 18). Для этого из
крайних диаметральных точек окружности
А, В, С и D
проводим дуги радиусом равным радиусу
данной окружности до пересечения с
контуром.

Рисунок 18

3.
Из точки S
как из центра окружности проводим дугу
радиусом l, на которой от точки 1 с помощью
циркуля откладываем 12 раз 1/12 часть
окружности (рисунок 19).

Рисунок 19

4.
Отмечаем построенные точки, крайнюю
точку 1 соединяем с вершиной конуса –
точкой S
(рисунок 20).

5. Пристраиваем
основание конуса аналогично первому
способу построения развертки.

Рисунок 20

Выполним
построение точки К конуса на фигуре
развертки (рисунок 21). Данная точка
находится на образующей [SE].
Для нахождения точки К нужно построить
эту образующую на развертке.

Рисунок 21

Последовательность
построений:

1.
Т.к. основание конуса в горизонтальной
проекции изображается в натуральную
величину, то расстояния между точками
1₁
и 2₁,
2₁
и 3₁,
3₁
и 4₁
и т.д. не изменились по сравнению с
расстоянием между точками 1 и 2, 2 и 3, 3 и
4 и т.д. Точка Е₁
находится между точками 9₁
и 8₁.
Измерим расстояние от т.8₁
до т.Е₁
и отложим его от т.8 на развертке, получим
точку Е.

2.
Соединим т.Е и вершину конуса S.

3.
Отрезок [SК]
ни в одной проекции не изображается в
натуральную величину, поэтому ее нужно
найти. Используем для этого способ
вращения вокруг проецирующей прямой
i.
Отрезок [S₂К^|₂]
является натуральной величиной отрезка
[SК].

4.
На прямой (SE)
от точки S
откладываем длину отрезка [S₂K^|₂],
получили точку К.

Для того чтобы
построить линию пересечения конуса с
плоскостью или поверхностью, необходимо
найти несколько точек, принадлежащих
линии пересечения (не забывая о нахождении
натуральной величины расстояния от
этих точек до вершины пирамиды), затем
плавной линией соединить их.

Соседние файлы в предмете [НЕСОРТИРОВАННОЕ]

• #
• #
• #
• #
• #
• #
• #
• #
• #
• #
• #

По вопросам репетиторства по начертательной геометрии, вы можете связаться любым удобным способом в разделе Контакты. Возможно очное и дистанционное обучение по Skype: 1250 р./ак.ч.

6.1. Пирамида. Сечение пирамиды плоскостью. Развертка пирамиды

Многогранником называется тело, ограниченное плоскими многоугольниками, которые называется гранями.

Грани, пересекаясь, образуют ребра.
Ребра, пересекаясь, образуют вершины.
Рассмотрим два основных вида многогранников:

Пирамида – многогранник, у которого боковыми гранями являются треугольники, а основанием – многоугольник.

Упражнение

Дана пирамида, основание которой  параллельно π₁. Основание представляет собой некоторый треугольник.

S – вершина пирамиды (Рисунок 6.1).

Рисунок 6.1 – Пересечение поверхности пирамиды прямой

Требуется построить точки пересечения прямой m общего положения с поверхностью пирамиды.

Решение

1. Вводим через прямую вспомогательную секущую плоскость σ∈m и σ⊥π₂.
2. Строим сечение ∆ (123) поверхности пирамиды с плоскостью σ.

Решение задачи сводится к нахождению линии пересечения плоскостей общего положения (боковые грани пирамиды) и плоскости частного положения (плоскость σ).

Примечание. При наличии круто падающих рёбер (близких к вертикали), построение недостающей проекции точки на ребре по одной данной проекции  необходимо выполнять при помощи пропорционального деления отрезка.

1. В сечении находим точки M и N принадлежащие прямой m.
2. Определяем видимость прямой m.

Развёрткой многогранника называется фигура, полученная в результате последовательного совмещения граней многогранника с плоскостью.

Развёртка всегда строится наружной (лицевой) стороной к наблюдателю.

Для построения развёртки пирамиды нужно определить истинные величины всех рёбер пирамиды и построить грани пирамиды в виде треугольников, последовательно присоединяя их друг к другу.

Основание можно присоединить к любой грани, например, АС (Рисунок 6.2).

Рисунок 6.2 – Построение развёртки пирамиды

В упражнении истинные значения ребер определены способом вращения. Для построения линии сечения на развертке, на истинных величинах рёбер построим точки overline{1},overline{2},overline{3}, проведя горизонтальные линии (траектории перемещения точек 1, 2, 3) до пересечения с соответствующими истинными проекциями ребер.

6.2. Призма. Развертка призмы

Призма – многогранник, у которого боковыми гранями являются параллелограммы, а основания – многоугольники, лежащие в параллельных плоскостях.

Упражнение

Дана призма, основания которой параллельны плоскости проекций π₁.

Требуется построить точки пересечения прямой m с поверхностью призмы (Рисунок 6.3).

Рисунок 6.3 – Построение «точек встречи» прямой с поверхностью наклонной призмы

Порядок построения:

1. Вводим через прямую вспомогательную секущую плоскость σ∈m и σ⊥π₂.
2. Строим сечение поверхности призмы с плоскостью σ →(∆(123)).
3. В сечении находим точки K и L принадлежащие прямой m.
4. Определяем видимость прямой m. Если грань АВ на π₂ видна, то точка К на π₂ видима, грань ВС невидима, следовательно, точка Lневидима.

Рассмотрим наклонную призму. Пусть основание призмы параллельно π₁, а ребра параллельны π₂.

Построим нормальное сечение, то есть сечение плоскостью σ, перпендикулярной ребрам призмы (Рисунок 6.4).

Это сечение развернется в прямую линию. Боковые ребра перпендикулярны к линии сечения.

Рисунок 6.4 – Построение развёртки призмы
Порядок построения:

1. Найдем истинную величину сечения – (1₀2₀3₀), для чего повернём сечение (123) вокруг оси n⊥π₂, (можно ввести ДПП π₃//σ).
2. Проведём горизонтальную линию на свободном месте листа. Отложим на ней отрезки:
   /1₀-2₀/; /2₀-3₀/; /3₀-1₀/.

1. Проведём направления рёбер перпендикулярно этой линии через точки: 1₀; 2₀; 3₀ и отмерим вверх и вниз расстояния от нормального сечения (на π₂) до верхнего и нижнего основания, откладывая их на линиях-ребрах.

6.3. Взаимное пересечение многогранников

В результате пересечения многогранников получим ломаную линию.

Возможны два случая пересечения многогранников (Рисунок 6.5):

Рисунок 6.5 – Варианты пересечения многогранников

Вершины ломаной – точки пересечения рёбер одного многогранника с гранями другого.

Звенья ломаной – линии пересечения граней.

Для решения задачи нужно найти вершины ломаной, то есть точки пересечения всех рёбер, участвующих в пересечении.

Построенные точки соединить.

Упражнение

Построить линии пересечения призмы с пирамидой (Рисунок 6.6).

Рисунок 6.6. Построение линии пересечения призмы с пирамидой
Решение

1. Находим на π₂ проекции точек пересечения ребра пирамиды с проецирующими гранями призмы (точки 1₂ и 2₂). Находим их горизонтальные проекции.
2. Строим точки пересечения ребра призмы с боковыми гранями пирамиды (точки 3₂ и 4₂), для чего используем вспомогательную плоскость τ⊥π₂.
3. Полученные на π₁ точки 3, 2, 4, 1 соединяем отрезками прямых. Причем отрезки 1₁-3₁, 1₁-2₁, 1₁-4₁ невидимы. Получили замкнутую линию пересечения пирамиды с призмой.

Упражнение

остроить три проекции пирамиды с вырезом и развертку (Рисунок 6.7).

1. По двум проекциям построить третью;
2. На всех трех проекциях построить проекции линии пересечения призматического выреза с пирамидой;
3. Невидимые участки линии пересечения и участки рёбер многогранников показывать штриховой линией;
4. Построить развёртку пирамиды с нанесением линии пересечения.

Рисунок 6.7. Построение проекций пирамиды с вырезом и развертки
Решение:

1. Проводим линии рёбер призмы на всех проекциях.
2. Введём плоскость σ⊥π₂, σ//π₁:

• σ//АВС – основанию пирамиды;
• σ пересекает пирамиду ’ сечение подобно ΔА₁В₁С₁.

Это сечение пересекается:

— с ребром D в двух точках 1 и 4;

— с ребром Е в двух точках 2 и 5.

Грань D₂E₂∩S₂B₂ =6₂.

Ребро F₂∩S₂B₂ =7₂.

Соединим найденные точки: 1-2-3-1; 4-6-5-7-4 и определим видимость.

Построение развертки рассмотрено ранее.

6.4. Задачи для самостоятельной работы

1-4. Построить линию пересечения гранных поверхностей. Показать видимость (Рисунки 6.8 – 6.11).

Рисунок 6.8

Рисунок 6.9

Рисунок 6.10

Рисунок 6.11

По вопросам репетиторства по начертательной геометрии, вы можете связаться любым удобным способом в разделе Контакты. Возможно очное и дистанционное обучение по Skype: 1250 р./ак.ч.
