Работа с теодолитом – тема настоящей инструкции. Ниже поэтапно приведена методика измерения теодолитом, аккуратное выполнение пунктов которой обеспечит получение точных результатов. Настоящая инструкция предполагает, что пользователь обладает начальными знаниями о том, как работать с теодолитом, знаком с основными узлами и принципом работы прибора.

Установка теодолита в рабочее положение

Измерение горизонтальных углов теодолитом предполагает  установку прибора в вершине определяемого угла. Для этого сначала ставят штатив так, чтобы центр площадки для установки штатива был примерно над точкой, а плоскость площадки – горизонтальна. Только после этого теодолит закрепляют на штативе, центрируют и горизонтируют прибор.

Центрирование теодолита — это проецирование оси вращения алидады и лимба по отвесной линии на вершину определяемого угла с точностью для механического отвеса ± 5 мм, ± 1-2 мм для оптического отвеса. Сначала проводится центрирование штатива с помощью механического отвеса с точностью 10-15 мм. При этом необходимо установить штатив горизонтально, чтобы регулировка подъемных винтов позволила произвести горизонтирование прибора. При установке прибора на штатив, производим окончательное центрирование теодолита, передвигаем оптический теодолит, ослабив становой винт.

Горизонтирование теодолита – это последовательное горизонтирование плоскости лимба горизонтального угломерного круга (ГУК) и приведение вертикальной оси вращения в отвесное положение. Процесс горизонтирования контролируется по цилиндрическому уровню алидады ГУК и производится посредством подъёмных винтов теодолита. Поворачивая алидаду, направляют ось уровня по двум подъёмным винтам и перемещают пузырёк уровня в центр. Затем следует повернуть алидаду на 90° и, используя третий подъёмный винт, вновь перевести пузырёк в центр. Действия необходимо повторять до тех пор, пока пузырек не станет сходить с середины при всех позициях алидады горизонтального круга. Допустимое его отклонение не больше двух делений шкалы цилиндрического уровня.

Для получения достоверного результата работа с теодолитом требует соблюдения двух геометрических условий:

1. ось вращения прибора находится в вертикальном положении;
2. ось цилиндрического уровня — в горизонтальном положении.

Измерение горизонтального угла теодолитом
Визирование

Визирование – совмещение центра сетки нитей с точкой.

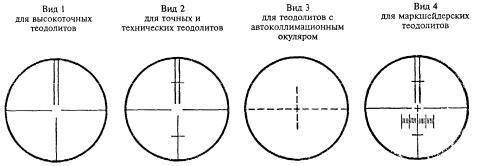

Сетка нитей – это стеклянная пластина с нанесёнными на нём линиями (характер их нанесения может быть разным). Пересечение средних линий называют центром сетки нитей Z.

Наведение центра нитей на точку

Для визирования теодолита на точку необходимо:

1. Закрепить лимб.
2. Открепить алидаду для того, чтобы по грубому визиру, расположенному наверху зрительной трубы, установить прибор примерно на искомую точку.
3. Закрепить алидаду.
4. Для наблюдения установить зрительную трубу так, чтобы сетка нитей имела резкое изображение. Эта операция называется установкой по глазу и производится вращением окулярного колена.
5. Установить зрительную трубу так, чтобы точка визирования была видна наилучшим образом. Эта операция называется установкой по предмету и производится вращением кремальеры.
6. Навести центр сетки нитей точно на точку визирования посредством наводящих винтов алидады и зрительной трубы. Если вертикальный круг оказывается с правой стороны от трубы, если смотреть со стороны окуляра, говорят «круг право» (КП). Если вертикальный круг оказался слева – «круг лево» (КЛ).

Измерение горизонтального угла β

Измерение горизонтального угла теодолитом предполагает установку прибора в вершине измеряемого горизонтального угла (т.н. станция), а рейки на станциях n+1 и n–1.

Перекрестие сетки нитей совмещают с самой нижней видимой точкой рейки так, чтобы вертикальная нить совпадала с осью рейки.

Затем выполняют следующую последовательность действий (первый полуприём):

1. наводят центр сетки нитей на вершину заднего (правого) угла  (n – 1) и снимают отсчёт по лимбу горизонтального круга — отсчёт а1;
2. наводят на вершину переднего (левого) угла (n + 1) снимают отсчет а2;
3. определяют значение угла при круге лево βкл=а1-а2.

Измерение горизонтального угла на станции n:
β – горизонтальный угол

До начала второго полуприёма (КП) разблокируют зрительную трубу и переводят через положение зенита. Затем разблокируют алидаду и поворачивают прибор на 180° , проводят измерения при КП. При втором полуприёме (КП) визирование и измерения производят аналогично, различия в значениях угла в двух полуприёмах (С) не должно превышать двойной точности прибора (t): С < 2t.

Измерение горизонтального угла β на станции n (КЛ):
n – станция
n–1 –- вершина заднего угла
n+1 – вершина переднего угла
а1 – отсчёт на вершину заднего угла
а2 – отсчёт на вершину переднего угла

Вычисление горизонтальных углов

При выполнении условия расхождения в значениях угла, полученных за два полуприёма, средний горизонтальный угол рассчитывают по формуле: βср = (βКЛ + βКП) /2.

Лимб горизонтального угломерного круга оцифрован всегда от нуля до 360? через 1?, слева направо.

Отсчёт по горизонтальному кругу берут следующим образом:

• считывают по шкале алидады количество градусов отсчётного штриха (по рисунку – 125°);
• считывают минуты слева направо от нуля, учитывая, что цена деления на шкале ГУ – 5´ (по рисунку – 07´).

 Отсчётный микроскоп теодолита RGK TO-15:
отсчёт по ГУК – «125°07´»
отсчёт по ВУК – «-0°35´»

Измерение вертикального угла теодолитом

Измеренный угол наклона может иметь как положительное, так и отрицательное значение, изменяясь от -90° до 90°.

Работа с теодолитом требует  проводить горизонтирование алидады каждый раз при отсчёте. Горизонтальным считается положение, когда пузырёк цилиндрического уровня алидады или трубы расположен посередине ампулы. Однако, даже при нахождении пузырька в центре ампулы линия нулей отсчётного устройства может находиться под небольшим углом по отношению к линии горизонта, который называется место нуля вертикального круга (М0). Важной чертой измерения вертикальных углов является необходимость учёта места нуля вертикального круга. Для этого при создании съёмочного обоснования снимают отсчёты по вертикальному угломерному кругу (ВУК) при КЛ и КП, а при тахеометрической съёмке — на каждой станции перед началом работы определяют место нуля.

При измерении вертикальных углов теодолитом центр сетки нитей переводят на высоту инструмента, ранее отмеченную на рейке. Высоту инструмента определяют с помощью листа белой бумаги и рейки, приставляя её почти вплотную к окуляру. Пользователь при этом должен вести наблюдение в объектив. Лист передвигают по рейке, пока он не закроет ровно ½ поля зрения. Высоту инструмента на рейке удобно отмечать тонкой круглой резинкой.

Сначала снимают отсчёт, визируя при круге лево. Затем, переведя трубу через зенит, визируют и снимают отсчёт при круге права.

Существует несколько способов оцифровки лимба вертикального угломерного круга (ВУК). У теодолита RGK TO-15 (TO-05) оцифровка секторная, при которой ВУК разбит на 4 сектора по 90°, из которых два сектора имеют положительную оцифровку, а два других – отрицательную. Для взятия отсчёта:

• считывают количество градусов отсчётного штриха (по рисунку – «-0°»);
• считывают минуты – если вверху стоит «-0» – по отрицательной шкале от нуля до отсчётного штриха, если вверху стоит «+0» – по положительной шкале от нуля до отсчётного штриха (по рисунку – «-35?»).

Далее проводят вычисление вертикального угла. При этом отсчёты от 0° до 90° соответствуют измеряемому положительному вертикальному углу.

Вычисление вертикальных углов

После снятия отсчётов рассчитывают вертикальный угол через М0, либо по результатам двух отсчётов, полученных при визировании на цель в двух положениях зрительной трубы (КЛ и КП).

Расчётные формулы для секторной оцифровке лимба вертикального круга от нуля в обе стороны – по ходу и против хода часовой стрелки (RGK TO-05 и TO-15):

М0 = (КП + КЛ)/2; v = МО-КП; ν=КЛ−М0

При расчёте по этим формулам не обязательно добавлять 360°.

Измерение расстояний теодолитом

В этом разделе рассмотрим, как работать с теодолитом для измерения расстояний. В сетке нитей зрительной трубы теодолита имеются два дополнительных горизонтальных дальномерных штриха, расположенных по обе стороны от центра сетки нитей на равных расстояниях. Наличие этих штрихов позволяет производить измерение теодолитом расстояния D от прибора до рейки.

Для этого по рейке определяют величину дальномерного интервала n в сантиметрах, умножая полученное число на 100, затем полученное значение из сантиметров переводят в метры (дальномерный коэффициент зрительной трубы, как правило, равен 100) , т. е.

D = K*n =100*n

В случае, приведенном на рисунке:

• отчет по верхнему дальномерному штриху – 1747 мм;
• отчет по нижнему дальномерному штриху – 1856 мм.

Дальномерный интервал n равен разности отчетов по нижнему и верхнему дальномерным штрихам.

n = 1856-1747=109 мм = 10,9 см.

По формуле вычисляем расстояние: D = 100*10,9 см=1090 см = 10,9 м

Для измерения теодолитом расстояний при помощи нитяного дальномера относительная ошибка обычно составляет от 1/100 до 1/300.

Горизонтальные углы измеряют способом приемов, способом повторений и способом круговых приемов при двух положениях колонки: круг лево (КЛ) — вертикальный круг расположен слева от наблюдателя; круг право (КП) — вертикальный круг расположен справа от наблюдателя.

Здесь мы рассмотрим только приведенные способы измерения углов. При высокоточных измерениях существуют и другие способы.

Измерение горизонтального угла при одном из положений колонки (КП или КЛ) называется полуприемом. Два полуприема составляют полный прием. Наблюдения можно начинать с любого полуприема.

Способ приемов

1. Установить теодолит в рабочее положение.

2. Пользуясь прицельным приспособлением, размещенным на зрительной трубе, навести его светлый крест на наблюдаемую точку В. Зажать (легко) зажимные винты сначала колонки, затем — зрительной трубы. Вращением кремальеры фокусирующей системы, наблюдая в трубу, добиться четкого изображения объекта.

Рис. 1. Измерение горизонтальных углов. а — способ приемов; б — способ повторений; в — способ круговых приемов

3. Наводящими винтами колонки и зрительной трубы переместить изображение наблюдаемой точки на вертикальную нить сетки нитей недалеко от центрального перекрестия (либо вывести изображение точки точно в центр сетки нитей).

4. Взять отсчет по шкале горизонтального круга (отсчет 117° 36, 5′).

5. Открепить колонку и зрительную трубу и выполнить наведение на точку С (по аналогии с наведением на т. В: пп. 2-4). Отсчет — 236° 01, 0′.

6. Перед сменой круга ослабить зажимной винт подставки и повернуть колонку в любую сторону (на 1^о — 2^о). Затем этот винт снова закрепить.

Ослабить зажимные винты колонки и зрительной трубы, перевести трубу через зенит и повернуть колонку на 180^о. Такое положение колонки соответствует измерениям во втором полуприеме.

В теодолите Т15, например, не имеется наводящего устройства в подставке. Однако такую же функцию выполняет у него курковый зажим. Перед сменой круга необходимо нажать на курок зажима и слегка повернуть колонку. Затем снова отпустить зажим нажатием на вторую защелку.

7. Выполнить последовательно все действия по пп. 2-5 с записью отсчетов в журнал.

Вычисления в журнале заключаются в определении разностей отсчетов на правое (С) и левое (В) направления:

236°01, 0′ — 117°36, 5′ = 118°24, 5′ (КЛ);

58°43, 5′ — 300°18, 5′ = (58°43, 5′ + 360°) — 300°18, 5′ = 118°25, 0′ (КП).

Таблица 1

При получении отрицательного результата к меньшему значению следует прибавить 360°.

Можно вычислить и угол β’, дополняющий угол β до 360^о. Для этого из отсчета на левое (В) направление необходимо вычесть отсчет на правое (С) направление:

(117°36, 5′ + 360°) — 236°01, 0′ = 241° 35, 5′;

300°18, 5′ — 58°43, 5′ = 241°35, 0′.

Если разность в значениях горизонтального угла, полученного в полу-приемах, не будет превышать двойной точности теодолита, то вычисляют среднее значение угла из полуприемов.

Если разность будет больше допустимой, то измерение угла необходимо выполнить заново.

Привет студент

Измерение теодолитом горизонтальных углов и углов наклона

Горизонтальные углы измеряют способом приемов, способом повторений и способом круговых приемов при двух положениях колонки: круг лево (КЛ) — вертикальный круг расположен слева от наблюдателя; круг право (КП) — вертикальный круг расположен справа от наблюдателя.

Здесь мы рассмотрим только приведенные способы измерения углов. При высокоточных измерениях существуют и другие способы.

Измерение горизонтального угла при одном из положений колонки (КП или КЛ) называется полуприемом. Два полуприема составляют полный прием. Наблюдения можно начинать с любого полуприема.

1. Установить теодолит в рабочее положение.

2. Пользуясь прицельным приспособлением, размещенным на зрительной трубе, навести его светлый крест на наблюдаемую точку В. Зажать (легко) зажимные винты сначала колонки, затем — зрительной трубы. Вращением кремальеры фокусирующей системы, наблюдая в трубу, добиться четкого изображения объекта.

Рис. 1. Измерение горизонтальных углов. а — способ приемов; б — способ повторений; в — способ круговых приемов

3. Наводящими винтами колонки и зрительной трубы переместить изображение наблюдаемой точки на вертикальную нить сетки нитей недалеко от центрального перекрестия (либо вывести изображение точки точно в центр сетки нитей).

4. Взять отсчет по шкале горизонтального круга (отсчет 117° 36, 5′).

5. Открепить колонку и зрительную трубу и выполнить наведение на точку С (по аналогии с наведением на т. В: пп. 2-4). Отсчет — 236° 01, 0′.

6. Перед сменой круга ослабить зажимной винт подставки и повернуть колонку в любую сторону (на 1 о — 2 о ). Затем этот винт снова закрепить.

Ослабить зажимные винты колонки и зрительной трубы, перевести трубу через зенит и повернуть колонку на 180 о . Такое положение колонки соответствует измерениям во втором полуприеме.

В теодолите Т15, например, не имеется наводящего устройства в подставке. Однако такую же функцию выполняет у него курковый зажим. Перед сменой круга необходимо нажать на курок зажима и слегка повернуть колонку. Затем снова отпустить зажим нажатием на вторую защелку.

7. Выполнить последовательно все действия по пп. 2-5 с записью отсчетов в журнал.

Вычисления в журнале заключаются в определении разностей отсчетов на правое (С) и левое (В) направления:

236°01, 0′ — 117°36, 5′ = 118°24, 5′ (КЛ);

58°43, 5′ — 300°18, 5′ = (58°43, 5′ + 360°) — 300°18, 5′ = 118°25, 0′ (КП).

Источник

Измерение горизонтального угла способом полуприемов

Для измерения горизонтального угла в полевых условиях теодолит устанавливается над вершиной угла «В» по отвесу с технической точностью (до5 мм) и, по уровню плоскость лимба приводится в горизонтальное положение.

Над наблюдаемыми точками или позади них устанавливают визирные цели: вехи или марки (на рисунке 7 установлены вехи).

Рис.7. Схема измерения горизонтального угла

Порядок измерения горизонтального угла рекомендуется проводить в следующей последовательности:

1) находясь на вершине измеряемого угла, зрительную трубу при закреплённом лимбе, наводят на левую точку «А» и берут отсчёт по горизонтальному кругу (I наведение). Для больше надёжности измерений делают контрольное наблюдение и вновь берут отсчёт (II наведение). Полученные результаты записывают в журнал измерения горизонтальных углов и вычисляют средний отсчет по направлению на точку «А».

2) вращением алидады по часовой стрелке зрительную трубу наводят на правую точку «С» и берут отсчеты по горизонтальному кругу и записывают их в журнал, в строку отведенную для этого направления.

3) измеряемый угол «АВС» вычисляется как разность средних отсчётов по горизонтальному кругу

β_АВС =C_cр. – А_ср. (если С_ср о ± 5-10′ в любую сторону. Если значение углов «С₁» и «С₂» в полуприемах отличаются в пределах двойной точности отсчёта, вычисляется среднее значение угла (табл.1).

Журнал измерения горизонтальных углов

Нам важно ваше мнение! Был ли полезен опубликованный материал? Да | Нет

Источник

Методическая разработка урока по теме: «Способы измерения горизонтальных углов теодолитом»

Специальность: 20.02.01 Рациональное использование природохозяйственных комплексов, 3 курс

На практике в зависимости от решаемых задач применяют различные способы измерения горизонтального угла:

1. способ одного полного приема;
2. способом круговых приемов;
3. способом повторений.

Вспомним, что такое горизонтальный угол. Горизонтальный угол – это горизонтальная проекция угла, образованного точками местности, на уровенную поверхность.

Для того чтобы измерить горизонтальный угол необходимо:

1. на вершине угла установить теодолит;
2. провести операцию центрирования;
3. провести операцию горизонтирования прибора;
4. на точках, фиксирующих стороны угла, установить визирные цели.

Измерение горизонтального угла способом одного полного приема.

Способ измерения угла одним полным приемом применяют в том случае, если точка является вершиной двух направлений. Принципиальная схема измерения горизонтального угла данным способом изображена на рисунке 1.

Пусть АСВ – угол β, который необходимо измерить. Для этого теодолит устанавливают на точке С (точка стояния), а на точках А и В (точки визирования) – визирные цели (вехи). Одну из точек, например А, считают передней, а другую, в нашем случае В, – задней. Тогда если в точке стояния С стоять по направлению к передней точке, то угол β можно считать левым, а его дополнение до 360°, угол β¢, – правым. Далее необходимо последовательно произвести следующие действия:

1. Операция не является обязательной, но в дальнейшем облегчает вычисления: Вращая алидаду относительно лимба (например, при круге лево) устанавливают отсчет, близкий к нулю, алидаду закрепляют.
2. Вращая лимб вокруг вертикальной оси, а зрительную тру­бу – вокруг её горизонтальной оси, наводят оптический визир на заднюю точку, закрепительные винты лимба и зрительной трубы закрепляют и с помощью диоптрийного кольца и винта кремальеры устанавливают трубу «по глазу» и «по предмету», добиваясь резкого изображения сетки нитей и визирной цели. Затем на­водящими винтами лимба и трубы точно наводят биссектор вблизи перекрестия сетки на низ вехи и берут отсчет по горизонтальному кругу. Отсчет записывают в журнал измерений (табл. 1, столбец 4).
3. Ослабив закрепительные винты алидады (лимб должен быть неподвижен) и зрительной трубы, визируют и берут отсчет на переднюю точку, действуя, как в пункте 2. Отсчет записывают в журнал измерений (табл. 1, столбец 4). Указанные действия составляют первый полуприем.
4. Открепляют лимб, поворачивают его примерно на 90° и вновь закрепляют. Эта операция делает отсчеты в полуприемах не­зависимыми друг от друга и уменьшает ошибки делений лимба. От­крепляют алидаду, зрительную трубу и меняют круг. Далее выполняют действия, изложенные в пунктах 2 и 3, при круге право (второй полуприем).
5. Производят вычисления угла. Необходимо отметить, что в процессе вычислений может быть получен как левый угол β, если от отсчета на переднюю точку отнять отсчет на зад­нюю (табл. 1, столбец 5), так и правый β¢, при вычитании наоборот. В любом слу­чае получаем два значения угла, которые при измерении теодолитом 2Т30 не должны отличаться более чем на 1¢(полевой контроль, выпол­няемый на точке стояния сразу после измерений). Среднее значение (табл. 1, столбец 6) вычисляют с точностью до 0,1¢, округляя в сторону четной цифры.

Таблица 1. Журнал измерения горизонтального угла способом одного полного приема.

Источник

Измерение горизонтального угла

В зависимости от конструкции приборов, условий измерений и предъявляемых к ним требований применяются следующие способы измерения горизонтальных углов:

1. Способ приемов (способ отдельного угла) – для измерения отдельных углов при проложении теодолитных ходов, выносе проектов в натуру и т.д.

2. Способ круговых приемов – для измерения углов из одной точки между тремя направлениями и более в сетях триангуляции и полигонометрии 2 и более низких классов (разрядов).

3. Способ повторений – для измерения углов, когда необходимо повысить точность окончательного результата измерения путем ослабления влияния погрешностей отсчитывания; используется при работе с техническими повторительными теодолитами.

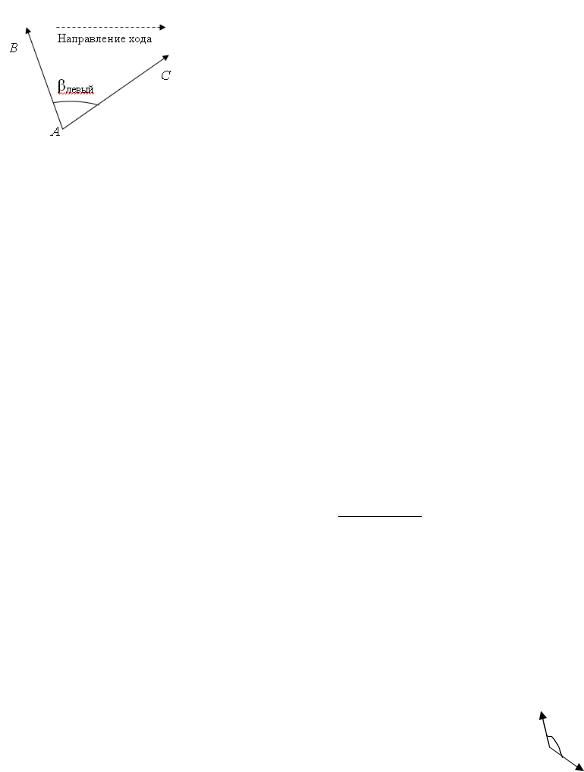

В геодезии измеряют правые или левые по ходу горизонтальные углы.

Рис. 7. Левые и правые горизонтальные углы

Порядок измерения горизонтального угла способом приемов

В вершине измеряемого угла С (рис. 7) устанавливают теодолит и приводят его в рабочее положение, а на правой а и левой в точках устанавливают вехи. Вехи устанавливают обычно за точками вдоль измеряемых на­правлений с точностью ±5 мм и по возможности вертикально. Крест сетки нитей трубы при измерении горизонтальных углов на­водят на основание вехи, чтобы избежать ошибок за ее наклон.

Для исключения грубых ошибок и повышения точности измерений угла его значение получают из двух полуприемов: при круге право (КП) и при круге лево (КЛ). (Положение, при котором вертикальный круг находится справа от наблюдателя, смотрящего в окуляр, «круг право»).

Первый полуприем. Измерения начинают при КП. Для измерения угла закрепляют лимб, открепляют алидаду и трубу и наводят зрительную трубу по оптическому визиру на правую (заднюю) точку. Затем закрепляют зажимные винты алидады и трубы и отфокусировав зрительную трубу (кремальерой) по предмету, выполняют точное визирование с помощью наводящих винтов трубы и алидады. Осветив зеркалом, поле зрения отсчетного микроскопа, берут отсчет а по горизонтальному кругу и записывают его в журнал (табл. 1).

Открепив алидаду и трубу, визируют на левую (переднюю) точку и по аналогии с предыдущим берут отсчет в. Значение угла β вычисляют как разность двух отсчетов – правый (задний) минус левый (передний): β_КП = а — в (получив при этом правый по ходу угол).

Второй полуприем. Открепляют лимб и смещают его примерно на 90º, закрепляют лимб. Затем открепляют алидаду и поворачивают ее на 180º, а зрительную трубу переводят через зенит и при другом круге (КЛ) повторяют измерения. Вычисляют значение угла при КЛ.

Примечание: В случае если отсчет на правую (заднюю) точку меньше отсчета на левую (переднюю) точку, то при вычислении угла к нему прибавляют 360º.

Контроль. Расхождение результатов измерений по первому и второму полуприемам не должно превышать двойной точности отсчетного устройства теодолита

(Для теодолитов: Т 30 — ± 2′; 2 Т 30 — ± 1′,0)

Если расхождение допустимо, то за окончательный результат принимают среднее значение угла

Примечание: измерение и вычисление левого по ходу горизонтального угла производится в аналогичной последовательности с той лишь разницей, что левый по ходу угол в каждом полуприеме рассчитывается как разность отсчетов на левую (переднюю) и правую (заднюю) точки, β= в- а.

Все вычисления в полевом журнале вплоть до вывода среднего значения угла выполняются до снятия теодолита со станции.

Наиболее благоприятным временем для измерения углов являются периоды спокойных изображений: утром до 10 ч и с 15 ч до наступления сумерек.

Ошибки измерения углов складываются из ошибок за центрирование теодолита, за установку визирных знаков, из ошибок отсчета по горизонтальному кругу и ошибок визирования.

Измерение вертикального угла

В геодезии углы наклона линий в зависимости от их расположения относительно линии горизонта могут быть положительными и отрицательными.

При измерении вертикальных углов, так же как и горизонтальных, приходится наводить крест сетки нитей на визирные знаки. Обычно эти знаки представляют собой переносные или постоянные вехи, на которых отмечена точка визирования.

Теодолит устанавливают над точкой, приводят в рабочее положение и приступают к измерениям.

Визируют на точку при КЛ и берут отсчет по вертикальному кругу, который записывают в журнал измерений (табл. 2). Для исключения влияния МО вертикального круга измерения повторяют при втором положении круга (КП).

МО – это угол, обусловленный непараллельностью нулевого диаметра алидады и оси цилиндрического уровня, т.е. линии горизонта.

Далее вычисляют МО и угол наклона ν.

Значение угла наклона линии визирования и МО рассчитывают в зависимости от типа применяемого теодолита по следующим формулам

Правильность измерения вертикальных углов на станции контролируется постоянством МО, колебания которого в процессе измерений не должны превышать двойной точности отсчетного устройства.

Изменение места нуля может происходить от неточного выведения пузырька уровня на середину, от неточного наведения горизонтальной нити на визирный знак и от ошибок в отсчетах. Непостоянство места нуля вызывается также тем, что исправительные винты уровня или нитей недостаточно затянуты или лимб нежестко скреплен с осью вращения трубы. Эти причины должны быть устранены тщательной подготовкой теодолита к измерениям.

Источник

Измерение горизонтальных и вертикальных углов в ходах постоянного съемочного обоснования производится отъюстированными теодолитами.

3.2.1. Измерение горизонтальных углов

Измерение горизонтальных углов постоянного съемочного обоснования рекомендуется выполнять по трехштативной системе. Если трехштативную систему применить нельзя, угол следует измерять на веху, устанавливаемую по круглому уровню (см.рис.3.22)

Таблица 3. 3

либо на отвес, прикрепленный к штативу и центрированный над точкой.

Устанавливают теодолит над вершиной измеряемого угла в рабочее положение, центрируют его при помощи нитяного отвеса или оптического центрира с точностью 2 мм. С такой же точностью центрируют и марки, устанавливаемые над наблюдаемыми точками. Каждый горизонтальный угол измеряют одним полным приемом с перестановкой лимба между полуприемами на величину, близкую к 90°. Измерения всегда начинают при вертикальном круге лево (Л). Для этого закрепляют лимб и, вращая алидаду, наводят центральную точку сетки нитей зрительной трубы или биссектор на заднюю (правую) веху или марку, при этом пользуются наводящими винтами зрительной трубы и алидады горизонтального круга, после этого при том же положении вертикального круга визируют на переднюю (левую) веху или марку. При визировании по каждому направлению производят два наведения биссектора на предмет и соответственно делают два отсчета по шкалам микрометра, округляют их до целого (наименьшего) деления микроскопа (верньера) и записывают в журнал (табл. 3.3). На этом заканчивается первый полуприем.

Переводят зрительную трубу через зенит и переставляют лимб па величину, близкую к 90°, для второго полуприема и повторяют визирование при положении вертикального круга право (П). При этом алидаду перемещают в противоположную сторону, наводят пересечение нитей на переднюю веху (марку), а потом на заднюю и делают отсчеты, записывают в журнал (см. табл. 3.3).

Для получения значения правого по ходу горизонтального угла необходимо из среднего отсчета, полученного при визировании на заднюю точку, вычесть средний отсчет, полученный при визировании на переднюю точку. Для получения левого по ходу угла из среднего отсчета на переднюю точку вычитают средний отсчет на заднюю точку. Все записи по измерению углов заносятся в специальный полевой журнал (табл. 3.3).

Записи в журналах ведутся карандашом, цифры должны быть отчетливыми, т. е. не допускающими различных толкований, неправильная запись зачеркивается, но так, чтобы она читалась, а выше зачеркнутого записывается исправленный результат. Подчистки резинкой, скребком, бритвой не допускаются.

Страницы в полевом журнале перед наблюдением должны быть пронумерованы и подписаны наблюдателем и начальником партии.

По окончании работ по измерению горизонтальных углов на данном объекте составляют схему, на которую выписывают углы до десятых долей минуты. Невязки не должны превышать величины, подсчитанной по формуле

/h«on = ¹‘V«_I (3.4)

где п — число измеренных углов в полигоне или ходе.

На узловых и исходных пунктах горизонтальные углы измеряют одним полным круговым приемом

При измерении углов по способу круговых приемов алидаду, как при положении круг право П, так и при лево JI вращают по ходу часовой стрелки. При визировании по каждому направлению делают два наведения биссектора на визирную цель и производят соответственно по микрометру два отсчета, округляя их до целого деления микрометра (верньера). При движении алидады по ходу часовой стрелки в первом полуприеме зрительную трубу вначале наводят на крайнюю левую точку хода, а затем на все последующие по порядку: полуприем заканчивают наведением на начальную точку. Затем зрительную трубу переводят через зенит и движением алидады по ходу часовой стрелки вновь наводят на крайнюю левую точку хода, повторяя наблюдения на все последующие точки в том же порядке, как и в первом полуприеме.

Таким образом, для исключения систематического влияния от увлекания алидадой лимба в обоих полуприемах алидаду вращают в одном и том же направлении (по ходу часовой стрелки). Перед началом измерения алидаду поворачивают в направлении измерения углов на 10—15 оборотов.

Важнейшим условием получения хороших результатов в угловых измерениях является устойчивость теодолита, визирных марок или вех, поэтому штатив должен быть прочным.

Во избежание кручения штатива от нагревания солнцем при измерении углов применяют зонт, защищая им не только теодолит, но и весь штатив. При установке на асфальте в жаркую погоду или на тающем льду весной необходимо концы ножек штатива засыпать землей или снегом, чтобы металлические концы не плавили асфальт или лед и штатив не опускался.

Кроме того, необходимо обращать внимание на правильную работу подъемных винтов, так как даже небольшой люфт в осях вызывает смещение теодолита при вращении лимба или алидады.

При измерении горизонтальных углов визирный луч не должен проходить ниже 0,5 м от поверхности земли, асфальта и не ближе 0,5 м от вертикальной поверхности предметов.

При измерении горизонтальных углов в ходах постоянного съемочного обоснования руководствуются следующими правилами. Окуляр микроскопа устанавливают на наиболее резкое изображение штрихов круга, следя за тем чтобы не было параллакса. В случае разницы в изображении штрихов ставят окуляр на среднюю резкость изображения. Окуляр зрительной трубы устанавливают на резкое изображение сетки нитей и добиваются четкого изображения наблюдаемых предметов в поле зрения трубы и отсутствия параллакса. Желательно, чтобы при измерении углов установка окуляра и фокусировка трубы оставались неизменными.

Рукоятку оптического микрометра следует вращать только по ходу часовой стрелки (при совмещении штрихов). Во время измерения углов наводящие винты алидады горизонтального круга следует ставить на середину резьбы и выполнять наведения только на ввинчивание винта, при этом закрепительные винты не следует сильно закреплять.

Основными погрешностями при измерении углов являются следующие:

Погрешности, возникающие непосредственно в процессе измерения угла. К ним относятся погрешности визирования, отсчета, влияиия остаточных погрешностей после юстировки прибора, погрешности смещения штатива и теодолита во время измерений, а также личные погрешности наблюдателя.

1. Инструментальные погрешности.

Влияние коллимационной ошибки ДС на измеренное направление

ДС=——, (3.5)

cos а

где С — коллимационная ошибка теодолита, а — угол наклона трубы при визировании на пункт.

Эта погрешность компенсируется, если наблюдать при разных положениях вертикального круга (П и Л), а коллимационная ошибка остается постоянной во время измерений. Если коллимационная ошибка изменяется (например, при различной фокусировке), то остаточное влияние ее тем больше, чем больше изменение С и чем больше угол наклона а. В этом случае угол будет содержать погрешность

1 ( si^c) «!^c) Л

д_С = ± (-J—!_ 1 (3.6)

2 V cos а₂ cosc^ /

где 6}^С> и б|^с) — изменение коллимационной ошибки при переходе от измерений при круге право П к измерению при круге лево Л для направлений 1 и 2, определяющих измеряемый угол. Из формулы видно, что влияние коллимационной ошибки на измеренный угол тем больше, чем больше разница в величинах 6^(с) и в абсолютных величинах углов а.

Влияние наклона оси вращения трубы теодолита на измеряемое направление равно

(О = t tg а, (3.7)

где i — угол наклона оси вращения трубы, a — угол наклона трубы.

В случае когда вертикальная ось вращения теодолита приведена в отвесное положение, это влияние будет исключено в среднем из двух измере-нин при различных положениях трубы .(П и Л) при условии, что угол между осью вращения трубы и вертикальной осью вращения теодолита остается неизменным.

Если вертикальная ось вращения теодолита несколько отклоняется от отвесного положения, то это вызовет появление погрешности, определяемой формулой

,М = 1/2(6® tga₂-6«tga₂), (3.8)

где б}’¹ и —среднее значение угла наклона оси вращения *трубы при П и Л для направлений 1, 2, определяющих угол; ai и а₂ — углы наклона трубы.

Влияние рефракции при наблюдениях вертикальных углов в прямом и обратном направлениях уменьшается. При измерении углов постоянного съемочного обоснования, где при сравнительно коротких сторонах разность в углах наклона может достигать несколько градусов, следует особенно тщательно приводить ось вращения теодолита в отвесное положение.

К другим инструментальным погрешностям относятся азимутальные, для уменьшения которых следует надежно устанавливать штатив над центром пункта, крепко затягивать винты, скрепляющие ножки штатива с головкой и места соединения раздвижных ножек, а также проверять регулировку вращения подъемных винтов. Рекомендуется перед измерением углов теодолит исследовать в отношении азимутальных сдвигов в условиях, близких к полевым.

2. Погрешности от воздействия внешней среды.

К этим погрешностям следует отнести влияние нагревания теодолита

лучами солнца, изменения температуры воздуха, колебания изображений и т. д.

Погрешности, возникающие под влиянием неравномерного нагрева прибора, можно значительно уменьшить, закрывая теодолит зонтом от воздействия прямых лучей солнца.

Для уменьшения погрешностей, вызванных колебаниями изображения, необходимо измерение углов производить в часы наиболее спокойных изображений. При ветре средней силы рекомендуется теодолит и штатив прикрыть зонтом со стороны ветра. Визирный луч не должен проходить низко над землей и близко от местного предмета, так как в случае несоблюдения этого условия на визирный луч будет влиять рефракция, значительно искажающая результат измерения угла.

3.Погрешности центрирования и редукции теодолита и марок над пунктами.

Для ослабления влияния погрешностей центрирования и редукций необходимо применять трехштатипную систему. В случае когда теодолит и марки центрируются с одинаковой точностью (например, 1 мм), совместное влияние погрешности центрирования редукции (при ходе с равными сторонами S) будет равно

. т_сг= — -л/2, (3.9)

5

а в случае хода с разными сторонами

3.2.2. Измерение вертикальных углов

При развитии сетей постоянного съемочного обоснования в горной и всхолмленной местности определение высот пунктов этих сетей, кроме геометрического, допускается выполнять тригонометрическим (геодезическим) нивелированием при длине хода не более 1 км.

Тригонометрическое нивелирование производится измерением вертикальных углов, приведенными выше теодолитами, одним полным приемом по трем горизонтальным нитям при двух положениях вертикального круга при круге П и Л. Колебание места нуля сетки (МО) при повторных его определениях не должно быть более 20″, Высоты теодолитов и визирных целей должны измеряться дважды с точностью до 1 см. Превышения между пунктами постоянного съемочного обоснования определяются в прямом и обратном направлениях.

Расхождения между прямыми и обратными превышениями не должны превышать 10 см на 1 км расстояния.

Допустимые невязки в ходах тригонометрического нивелирования не должны превышать 10 У L> где L — длина хода в километрах.

Для измерения вертикального угла (угла наклона) последовательно наводят пересечение вертикальной нити с каждой из трех горизонтальных нитей сетки зрительной трубы на точку, отмеченную на вехе или рейке, соответствующую высоте теодолита. Делают отсчеты по вертикальному кругу, при положении пузырька уровня, при вертикальном круге в нуль-пункте.

При измерении вертикальных углов теодолитом с компенсатором. заменяющим уровень при алидаде вертикального круга,, отсчет по вертикальному кругу производится после визирования зрительной трубой теодолита на точку вешки (рей!<и), соответствующую высоте теодолита.

Вычисление углов наклона производится по формулам:

для теодолита Т15

Л — П —180° _ _/Q , _ov

а=-; а = Л—МО; (3.12)

или а = МО—П—180°.

В формуле (3.12) к величинам, меньшим 90°, следует предварительно прибавлять 360°;

сс = 90°—г или а = 2— 90°.

В формулах (3.12) — (3.15) П и Л — отсчеты по вертикальному кругу при положении его соответственно справа и слева от наблюдателя; МО — место нуля, а — угол наклона, Мг — место зенита, z — зенитное расстояние.

При измерении углов как вертикальных, так и горизонтальных, практически невозможно определить температуру вдоль каждого направления.

— Имеющиеся данные о распределении температуры в приземном слое воздуха позволяют установить, что влияние рефракции сильнее сказывается на зенитные расстояния и значительно меньше на горизонтальные углы.

Практика работ подтвердила это обстоятельство. Установлено, что вертикальная рефракция может искажать зенитные расстояния до 2′ и более, в то время как влияние боковой рефракции на горизонтальные углы в исключительных случаях может достигнуть всего десяти секунд дуги.

В числе аномальных могут оказаться и направления, проходящие близ нагретых солнечным лучом сооружений, стоек сигнала и т. п. .

Следовательно, измерение вертикальных углов необходимо делать обязательно в прямом и в обратном направлениях, что повысит точность в два раза.

Измерение горизонтальных углов рекомендуется выполнять по теневой стороне улицы в удалении от стен здания. Пользоваться зонтом, что позволит уменьшить вращение штатива от нагрева солнцем.
