Как найти поправку буссоли

1. Установка шарового уровня. Установите треногу устойчиво на земле. В опору треноги установите и закрепите зажимным винтом наконечник буссоли так, чтобы воздушный пузырек шарового уровня встал посредине кольцевых рисок. Нажатием на рукоятки расцепите червяк с червячным колесом. Поверните верхнюю часть буссоли в горизонтальной плоскости. При этом воздушный пузырек шарового уровня не должен выходить за цену деления, установленного техническими требованиями. Технические требования (ТТ). Средняя часть буссоли не должна отклоняться от плоскости горизонта при перемене направления ее перемещения механизмом наведения или отсчетным механизмом измерения горизонтальных углов более 1/3 цены деления шарового уровня в новых буссолях и более 2/3 цены деления в буссолях с истекшими гарантийными сроками. Программы Рыбалка в Астрахани,База «Приветливая» адреса и контактную информацию вы сможете найти на сайте as-trophey.ru.

2. Уравновешенность магнитной стрелки. Установите в опоре треноги буссоль по шаровому уровню и закрепите. Разарретируйте магнитную стрелку. Совместите концы магнитной стрелки с рисками индексов. Выведите магнитную стрелку из положения равновесия, поднося к ней перочинный нож (отвертку и т. п.). Отклонение концов магнитной стрелки (при возвращении ее в положение равновесия после равномерных колебаний) по высоте относительно плоскости индексов не должно выходить за пределы технических требований примерно на толщину магнитной стрелки (0,4 мм). ТТ. Отклонение концов магнитной стрелки по высоте относительно плоскости индексов не более ±0,5 мм

3. Однообразие показаний магнитной стрелки. Подготовку буссоли к проверке проведите по п. 2. Выведите магнитную стрелку из положения равновесия, поднося к ней сбоку перочинный нож (отвертку и т. п.). Концы магнитной стрелки не должны задевать поверхность индексов, а северный конец стрелки при каждой ее остановке должен занимать относительно риски индекса одно и то же положение. Указанную проверку провести не менее трех раз. ТТ. Зазоры между концами магнитной стрелки и индексами должны быть в преде­лах от 0,1 до 0,2 мм.

4. Мертвые хода в отсчетных механизмах. Установите буссоль на треноге по шаровому уровню. Для определения величины мертвого хода отсчетного механизма измерения горизонтальных углов необходимо выбрать предмет с резкими контурами, удаленный на расстояние не менее 100 м. Вращая рукоятку червяка только в одну сторону, подведите перекрестие сетки к какой-либо точке удаленного предмета и снимите отсчет по буссольным шкалам. Затем, вращая рукоятку в том же направлении, сведите перекрестие сетки с точки наводки, изменив направление вращения рукоятки. Подведите перекрестие к точке наводки с другой стороны и снова снимите отсчет по буссольным шкалам. Разность двух отсчетов и будет величиной мертвого хода. Проверяйте мертвый ход отсчетного механизма на всем диапазоне шкалы через 15-00.Мертвый ход отсчетного механизма измерения вертикальных углов проверяют аналогично рассмотренному выше, вращая рукоятку Прим. Для устранения в механизмах влияния мертвых ходов на результаты измерения углов в процессе эксплуатации следует перекрестие монокуляра подводить к выбранной точке наводки, всегда с одной стороны. ТТ. Допустимая величина мер­твого хода отсчетных механизмов измерения горизонтальных и вертикальных углов в новых буссолях до 0-01 и буссолях с истекшими гарантийными сроками до 0-02

5. Установка места нуля. Местом нуля (МО) называется отсчет шкал вертикальной наводки, при котором визирная ось монокуляра горизонтальна. В исправной буссоли отсчет МО не превышает 0-01. Место нуля проверять следующим об­разом: установите на расстоянии 50 — 100 м от прибора веху, на которой сделайте пометку на уровне высоты объектива монокуляра над землей; наведите перекрестие сетки на метку вехи и отсчитайте по шкалам угол наклона А1; поменяйте местами прибор и веху, после чего на вехе сделайте вторую пометку соответственно новой высоте объектива монокуляра над землей; наведите перекрестие монокуляра на вторую метку и снимите вертикальный отсчет А2; вычислите место нуля по формуле:

М0 = (А1+А2)/2

беря отсчеты А1 и А2 со своими знаками. Если окажется, что МО не равно нулю, то нужно либо учитывать эту разницу в дальнейшей работе с прибором, либо устранить неисправность. Для верного учета погрешности необходимо запомнить правило: «Положительная ошибка МО вычитается из угла места, измеренного буссолью, а отрицательная прибавляется к нему». ТТ. Оптическая ось монокуляра должна быть параллельна линии горизонта и не выходить за величину 0-01.

6. Ошибка измерения магнитного азимута. При различных условиях хранения и сбережения буссолей они могут давать различные показания по одной и той же цели даже с одной точки стояния. Поэтому в дивизионе (батарее) одну буссоль следует выбирать в качестве контрольной; показания этой буссоли принимать за правильные и определять разницу в показаниях других буссолей путем сравнения их с показаниями контрольной буссоли.

Для выбора контрольной буссоли целесообразно измерить многократно (по 3—5 раз) всеми буссолями, подлежащими сверке, магнитный азимут какого-либо направления на удаленную точку на местности. Затем сравнить показания буссолей. Среди большей части буссолей, которые дают примерно одинаковые показания, найти такую, которая, кроме того, дает наименьший разброс показаний при многократном определении магнитного азимута удаленной точки. Эту буссоль назначить контрольной. Место сверки буссолей должно быть удалено от скоплений боевой техники и других объектов, которые создают магнитные помехи. Так как магнитное поле Земли непостоянно в течение суток (суточный ход) и года (годовой ход), то при большом количестве сверяемых буссолей, чтобы избежать ошибок, необходимо измерять магнитный азимут контрольной буссолью не только в начале, но и после проверки примерно каждых 4 — 5 буссолей. При сверке буссолей магнитный азимут необходимо измерить не менее трех раз каждой буссолью. Затем вычислить средние арифметические значения магнитных азимутов (буссолей).

При ориентировании буссолей по магнитному меридиану рекомендуется в момент окончательного совмещения северного конца магнитной стрелки с риской индекса резко поворачивать (покачивать) в ту и в другую сторону на незначительный угол рукоятку нижнего наводящего червяка или слегка постукивать пальцем по корпусу ориентир-буссоли. Благодаря этому можно уменьшить нежелательное влияние на точность измерения трения (застоя) на опоре магнитной стрелки (между винтом-иглой и корундовым подпятником). Разницу в показаниях определяйте следующим образом:

установите контрольную буссоль на треногу, отгоризонтируйте и, трижды ориентируя по магнитному меридиану и, наводя монокуляр на выбранную удаленную точку, снимите отсчеты по буссольным шкалам. Вычислите среднее значение азимута. Затем снимите контрольную буссоль и, не изменяя положения треноги, установите на нее по­очередно остальные буссоли, также горизонтируя, ориентируя и снимая отсчеты по той же точке наводки.

Примечание. Так как магнитные стрелки сильно действуют одна на другую, то все приборы должны быть удалены от выверяемого прибора на 5—7 м

ТТ. Предельная случайная погрешность определения магнитного азимута не должна превышать 0-02

7. Параллельность оптических осей перископа и буссоли.

Исправный перископ, установленный на монокуляре, не должен заметно изменять направление линии визирования. Проверку отклонения визирного луча проводите так: наведите монокуляр без перископа на удаленный предмет, расположенный не ближе 1000 м; установите вертикально перископ на монокуляр. При отсутствии дефектов в перископе изображение точки наводки не должно смещаться с перекрестия сетки; если смещение обнаружено, то следует измерить величину и направление смещения по сетке или, пользуясь механизмами,—по шкалам. ТТ. Оптическая ось перископа, закрепленного вертикально на тубусе монокуляра, должна быть параллельна оптической оси монокуляра в горизонтальной и вертикаль­ной плоскостях. Допустимая величина отклонения—0-01.

8. Падение напряжения в аккумуляторных батареях и работа осветителя. Исправное освещение позволяет работать с прибором в ночное время. Для проверки осветителя необходимо повернуть рукоятки и убедиться, что горят лампочки, установленные в патроне переносной лампы, патроне лампы сетки и вехе. Если лампочки не горят, то необходимо проверить аккумуляторную батарею, если не горит одна или две лампочки, значит они перегорели и их нужно заменить запасными. Периодически замеряйте тестером падение напряжения на аккумуляторных батареях.

ТТ. Напряжение в аккумуляторных батареях не должно быть ниже 2 В.

9. Надежность крепления диоптрийной шкалы. Проверьте надежность крепления стопорными винтами диоптрийной шкалы к оправе линзы. Вращением диоптрийной шкалы убедитесь, что она не проворачивается относительно оправы линзы. Проверьте крепление стопорных винтов.

ТТ. При завернутых стопорных винтах диоптрийная шкала не должна проворачиваться относительно оправы окуляра.

10. Изменение цвета поглотителя влаги. Посмотрите в смотровое окно влагопоглотителя и обратите внимание на цвет поглотителя влаги. При изменении цвета поглотителя влаги до бледно-розового или грязно-белого влагопоглотитель необходимо заменить. ТТ. Поглотитель влаги должен иметь синий цвет.

11. Надежность крепления буссоли в опоре треноги. Заверните до упора в головку опору. Проверьте, нет ли качки опоры, когда защелка находится в пазу. Установите треногу устойчиво на земле и закрепите винтом буссоль в опоре. При завернутом до упора зажимном винте буссоль не должна поворачиваться в опоре треноги, зазор между двумя половинами чашки должен быть не менее 1,5 мм. ТТ. Зазор между двумя половинами чашки треноги при закрепленной буссоли должен быть от 1,5 до 4 мм.

Работу по определению поправки буссоли следует проводить в течение двух часов (не более). Если возможно, выверку буссолей осуществляют в масштабе части. Порядок определения поправки буссоли следующий:

1. Установить выверяемую буссоль по отвесу на пункте выверки над точкой, обозначенной колышком.

2. Ориентировать буссоль по магнитной стрелке, отметиться по каждой ориентирной точке (две-три), по которым известны дирекционные углы, и определить по буссольному кольцу и барабану их магнитные азимуты.

3. Определить магнитные азимуты по точкам еще два-три раза, отбивая каждый раз ориентирование буссоли по магнитной стрелке поворотом установочного червяка.

4. Найти разность между измеренным магнитными азимутами на каждую точку и соответствующим дирекционным углом, эта разность дает поправку буссоли:

ΔА_m=A_{m ср} — α_ор

За истинные значение поправки для данной буссоли принять среднее арифметическое из полученных разностей со своим знаком.

Значения поправок буссолей с указанием времени и места их определения записать на бирке, вкладываемой в футляр каждого прибора.

Подготовку теодолита к работе начинают с регулировки дли­ны ножек штатива и установки штатива над заданной или вы­бранной точкой местности. При этом добиваются такого положе­ния, чтобы плоскость головки штатива занимала примерно гори­зонтальное положение.

Отжав фиксирующие пружины и повернув замки футляра в направлении, указанном стрелкой, осторожно снимают колпак. Отвинтив гайки стоек до разворота рычагов крепления теодолита, вынимают теодолит с треножником из футляра.

Теодолит с треножником устанавливают на штативе. Если при­бор устанавливают над заданной точкой местности, приближенно центрируют его по нитяному отвесу или оптическому центриру. Слегка закрепив теодолит становым винтом штатива, выводят подъемные винты треножника в среднее положение.

При необходимости точного центрирования прибора над точ­кой, наблюдая в окуляр оптического центрира, вращением подъ­емных винтов треножника совмещают изображение точки местно­сти с центром сетки центрира. Регулировкой длины ножек штатива выводят пузырек уровня колонки теодолита примерно в среднее положение, последовательно поворачивая колонку вокруг вертикальной оси так, чтобы один конец уровня находился при­мерно над регулируемой ножкой штатива. Устанавливают ось уровня  горизонтального  круга  по направлению двух  подъемных

винтов треножника и, вращая их в разные стороны, выводят пу­зырек уровня в среднее положение. Повернув колонку примерно на 90°, третьим винтом треножника вновь выводят уровень в сред­нее положение. Если при этом изображение точки сместилось с центра сетки оптического центрира, перемещением теодолита по головке штатива добиваются их точного совмещения; закрепляют теодолит становым винтом и вновь проверяют центрирование и горизонтирование прибора.

При работе в ночных условиях закрепляют фонарь на теодо­лите, соединяют теодолит с аккумулятором и поворачивают ры­чажок отражателя в сторону микроскопа до четкой видимости сетки зрительной трубы.

При измерениях в ясную солнечную погоду на объектив зри­тельной трубы теодолита надевают бленду.

В зависимости от взаимного расположения вертикального кру­га теодолита и окуляра зрительной трубы относительно наблюда­теля различают два положения теодолита: круг «право» (КП), когда вертикальный круг справа, и круг «лево» (КЛ), когда вертикальный круг слева.

Для направления
орудия в цель приходится определять
значения синусов углов. Для их определения
на угломерной шкале нанесены точки.

Для углов 0 и 30-00
синус равен нулю, поэтому против этих
штрихов никаких точек нет.

Для углов 15-00 и
45-00 синус равен единице и это его значение
условно отмечено тремя точками. Остальные
значения синуса рас­положены через
0,1 в промежутках вышеупомянутых углов,
причем четные значения 0,2; 0,4 и т. д.
указаны двумя точками, а нечетные 0,1;
0,3 и т. д. — одной точкой.

Шкала синусов не
имеет оцифровки, так что при пользовании
ею следует отсчитывать число мест точек,
начиная от штрихов 0 или 30 до риски «у»
индекса, причем каждое место считать
за 0,1.

Отсчет от «О»
ведется для углов, лежащих в пределах
от 45-00 до 60-00 (нуля) и от 60-00 (нуля) до 15-00:
отсчет от «30» — для углов в пределах от
15-00 до 30-00 и от 30-00 до 45-00.

Для
определения значения синуса угла
необходимо:

• навести перекрестие
  сетки на цель;

• установить
  на шкалах отсчет 30-00 для чего, нажав на
  рукоятку, подвести деление 30 шкалы под
  риску «у» индек­са, а затем, нажав на
  кнопку и вращая шкалу, установить
  отсчет ноль;

• вращая
  рукоятки, навести перекрестие сетки
  на батарею;

• отсчитать
  число мест точек от деления «О» или
  «30» угломер­ной шкалы до риски «у»
  индекса; полученное число мест точек
  соответствует числу десятых синуса
  угла.

Отсчет
мест точек начинать от «О» или «30»
угломерной шка­лы, в зависимости от
того, откуда будет ближе до риски «у»
индекса. Следует иметь в виду, что
полученное значение синуса не может
быть больше единицы.

8. Определение магнитного азимута и дальностей с помощью буссоли.

Для определения
магнитного азимута необходимо:

1. Подготовить
буссоль к работе.

2. Сориентировать
буссоль по магнитному меридиану
(магнитной стрелке).

3. Определить
магнитный азимут по удаленной точке.
Для чего:

• навести вертикальную
  линию перекрестия сетки на выбранный
  предмет с помощью отводки и маховичка
  отсчетного механизма;

• снять отсчет по
  буссольному кольцу и барабанчику;

• повторить не менее
  3-4 раз измерения магнитного азимута,
  каждый раз заново ориентируя буссоль
  по магнитной стрелке и за окончательный
  результат взять среднее из числа
  произведенных измерений.

8.1 Определение поправки буссоли

Поправка
буссоли m,
позволяющая переходить от измеренной
буссоли к дирекционному углу по формуле
α=m
–m,
определяется на местности путем
сравнения известного дирекционного
угла направления с магнитным азимутом
того же направления.

Для
определения поправки буссоли используется
направление, дирекционный угол которого:

• известен из
  каталога (списка) координат опорной
  сети;

• получен вычислением
  по координатам точек сети, взаимно
  уда­ленных не менее чем на 2 км;

• определен по
  Солнцу или звездам.

В
крайнем случае, дирекционный угол может
быть получен вы­числением по координатам
контурных точек, снятых с карты,
рас­стояние между которыми на карте
должно быть не менее 10 см.

Поправки буссолей
определяются заблаговременно и
одновремен­но для всех приборов
подразделения на основе одного
ориентирного направления.

Порядок определения
поправок буссолей следующий:

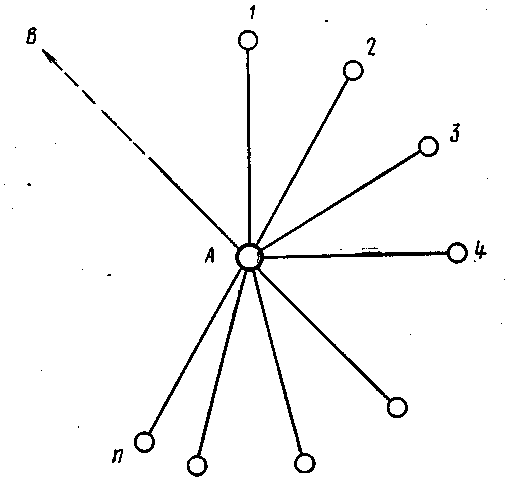

На
точке А ориентирного направления с
известным дирекционным углом АВ ставят
один из выверяемых приборов, приня­тый
за контрольный; на точках 1, 2, 3 … n
— остальные выверяе­мые приборы.

На
буссольных шкалах контрольного прибора
устанавливают отсчет, равный дирекционному
углу АВ, и при этом отсчете наводят
монокуляр в точку В. Ориентировав таким
путем прибор, последо­вательно
отмечаются им по точкам 1, 2, 3 … n.
Изменив полученные отметки на 30-00,
получают дирекционные углы направлений
с точек 1, 2, 3 … n
на точку А.

В
то же время на всех точках 1, 2, 3 … n
ориентируют прибо­ры по магнитной
стрелке и по команде (сигналу) организующего
выверку одновременно начинают измерение
буссоли направления на точку А. Измерение
буссоли повторяется не менее 4—5 раз, и
каж­дый раз приборы ориентируются
заново. Среднее значение доклады­вают
организующему выверку.

Контрольным
прибором измеряют одновременно буссоль
направ­ления на ориентирную точку В.
Для повышения точности и, главное, для
обнаружения возможных грубых промахов
производится повтор­ное измерение
буссоли.

По
приказанию организующего выверку
снимают приборы с то­чек 1, 2, 3 … n
(треноги остаются на месте) и перемещают
их с точки 1 на точку 2, с точки 2 на точку
3 и т. д. По команде (сигналу) измеряют
буссоли направлений на точку А (4—5
независимых изме­рений). Среднее
значение буссоли докладывают организующему
выверку.

Организующий
выверку отмечает по часам начало первого
изме­рения и конец второго измерения
буссоли; полученные средние зна­чения
буссоли записывают в журнале и для
каждого измерения вы­числяют поправки
буссолей всех приборов по формуле

m
=m
–
α,

где
m
—
поправка буссоли;

m-буссоль
направления на точку А (среднее значение),
для контрольного прибора — на точку В;

α-дирекционный
угол направления на точку А (для
конт­рольного прибора — на точку В).

Вычисленные
значения сводят в таблицы.

Значения
поправок буссолей с указанием времени
и места их определения записывают на
бирках, вкладываемых в футляр каж­дого
прибора.

Перестановка
буссольных шкал приборов для приведения
поправ­ки буссоли к нулю или к величине
поправки буссоли другого прибора
категорически запрещается.

Найденные значения поправок буссолей
действительны только на момент их
определения и на удалении не более 10 км
(в неано­мальном районе) от точки, на
которой производилось определение
поправок буссолей.

При
перемещении в новый район на расстояние
более 10 км по­правки буссолей
определяются заново. В этом случае
поправки бус­солей определяют не для
всех приборов, выверенных на первона­чальной
точке, а лишь для двух из них. Получив
для каждого из этих двух приборов
разность поправок буссолей: «вновь
полученная минус ранее определенная»,
берут среднее и на эту величину, с уче­том
ее знака, изменяют поправки буссолей
всех приборов, выверен­ных на
первоначальной точке.

При
использовании найденного значения
поправки буссоли для ориентирования в
дневные часы суток весной, летом и осенью
надо учитывать ее суточное изменение.
Зимой и ночью суточное измене­ние не

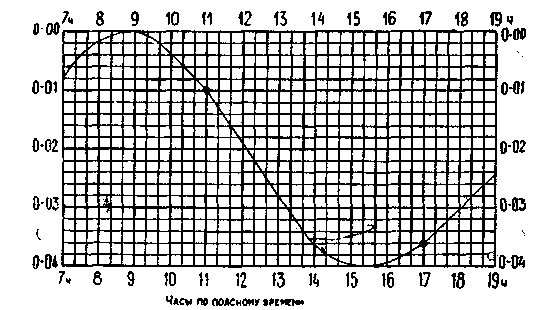

учитывается. Учет суточного изменения
поправки буссоли производят путем
введения в нее поправки, получаемой по
графику. Числа вдоль верхней и нижней
рамок графика обозначают поясное
декретное время. Вдоль левой и правой
рамок снимают отсчеты, соответствующие
пересечению вертикальных линий с кривой
суточного изменения поправок буссоли.
Например, для момента 17 ч 00 мин отсчет
равен 0-03,6.

Для получения по
графику поправки на момент ориентирования
надо из отсчета для этого момента вычесть
отсчет для момента опре­деления
поправки буссоли. Полученную по графику
поправку при­бавляют, учитывая ее
знак, к поправке буссоли.
