Завершающим этапом строительства дома является монтаж водосточной системы. В этой статье рассмотрим виды и особенности водостока. Разберемся, как правильно рассчитать количество необходимых элементов в зависимости от вида и сложности системы водоотведения.

Подготовительные работы или с  чего начать?

Главная задача водостока — отвод воды с крыши дома. Для нормальной работоспособности системы важна её пропускная способность, поэтому первым пунктом расчета водостока является выбор типа системы, а также диаметра труб, желобов.

Как правило, в небольших частных домах используется наружная система 120х90, где 120 — диаметр желоба, 90 — водоотводящих труб.

Для больших коттеджей и домов, предпочтительнее использовать систему 150х100. Её пропускной способности достаточно для того, чтобы нормально функционировать даже в сильный ливень.

Существуют формулы точного расчета объема дождевых вод в зависимости от площади крыши, региона, интенсивности осадков, но обычным гражданам вникать в такие тонкости необязательно.

Достаточно знать общую площадь крыши, спланировать расположение сливных труб и, основываясь на эти данные, выбрать диаметр элементов водостока.

Исходные данные

Для правильного расчета и выбора водосточной системы необходимо:

1. Измерить высоту дома. Замер производится при помощи строительной рулетки. Измеряется расстояние от отмостки (земли) до края карниза.
2. Измерить длину карниза со всех сторон крыши. Важно знать длину каждого ската, так как от этого зависит точность расчетов необходимого количества элементов конструкции.
3. Рассчитать общую площадь кровли. Основываясь на полученные данные можно оптимально подобрать систему водоотведения.
4. Посчитать количество наружных и внутренних углов крыши.

[stextbox id=»1_wazhno»]Важно: если крыша вашего дома имеет сложную конструкцию с большим количеством углов, то для правильного расчета элементов водостока лучше воспользоваться онлайн-калькуляторами от компании производителя системы.[/stextbox]

Расчетная площадь сбора желобов в зависимости от диаметра и расположения сливных труб.

Желоб диаметром 110 мм при установке сливной трубы по центру ската способен обслуживать до 177 м2. Желоб аналогичного диаметра при сливной трубе, установленной по одному краю ската, обслуживает до 89 м2. Желоб диаметром 120 мм, способен принимать воду с площади 238 м2, а 150-й с 380 м2.

Установив сливную трубу по одному краю ската с желобом 120 мм, можно обеспечить отвод воды с кровли площадью 118 м2, а 150-й в аналогичных условиях справиться с обслуживанием кровли площадью до 190 м2.

Площадь водосбора сливных труб в зависимости от расположения.

Труба диаметром 70 мм, при установке по центру ската обслуживает до 217 м2 кровли.

Установив такую по одному краю, можно обеспечить водоотведение с площади до 149 квадратов. 90-я труба при центральном расположении способна собирать воду с 355, а 110 с 620 метров квадратных.

Сместив 90-ю и 110-ю трубу на один край ската, площадь водосбора снизиться и составит 245 и 423 м2 соответственно.

[stextbox id=»3_na_zam»]Очевидно, что установка отводов по центру ската выгоднее, т.к. при одинаковом диаметре труб, пропускная способность системы значительно выше.[/stextbox]

Согласно рекомендациям, для нормального функционирования

системы, одна сливная секция должна обслуживать не более 12 погонных метров водостока. Если длина водостока на одной стороне дома превышает 12 метров, то нужно устанавливать две или более, в зависимости от общей длины.

Виды

Исходя из названия систем водоотведения, можно понять, в чем их отличие. Наружная система монтируется по периметру карниза таким образом, что вода, стекающая с кровли, попадает непосредственно в желоб и далее, за счет уклона, двигается в сторону сливных труб, по которым спускается к земле.

При такой схеме отвода дождевых вод, сливные трубы можно расположить практически в любом месте по периметру крыши, а воду направлять за счет регулировки угла наклона желобов.

Наружная система предпочтительнее для частных домом или многоэтажных с двускатной или вальмовой формой крыши.

Внутренние водостоки монтируются внутри здания, и, как правило, с улицы видны только сливы, желоба вмонтированы в крышу или их может совсем не быть.

Используются такие системы преимущественно для плоских или немного вогнутых крыш с мягкой кровлей. Конструкция может работать по принципу раковины.

Расчет внутреннего водостока для плоской крыши

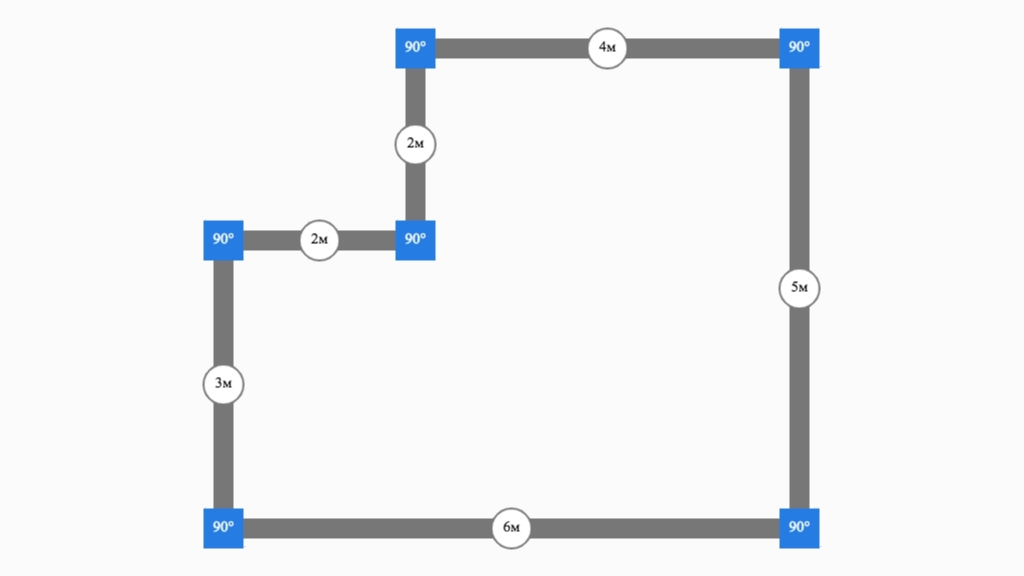

Для расчета водостока внутренней систем потребуется измерить периметр кровли и посчитать её площадь.

Общая длина такого водостока будет равняться длине периметра крыши.

Важно знать длину каждой из сторон крыши и количество углов. В зависимости от схемы водостока, количество сливных труб разное, но общая длина трубы постоянная и равняется высоте здания, поэтому расстояние от земли до края крыши тоже необходимо измерить.

Если планируется устраивать внутренний водосток по принципу воронки, то длина сливной трубы зависит от того, каким образом она будет расположена внутри здания. Такая конструкция должна планироваться и монтироваться еще на этапе строительства стен.

Количества воронок

Обратите внимание что на плоской кровле здания и в одной ендове необходимо устанавливать не менее двух водосточных воронок. В случае засорения одной, вторая будет работать.

Длину крыши по ее продольной оси делят на количество воронок, получают шаг между воронками.

Пример расчета для внутреннего водостока (СНиП 2.04.01-85* п. 20.9.)

2500(пл. кровли уклоном 1.5%)*80 (л./с. с ГА)/10000= 20 л.с при норме на воронку в 10 см. — 12 л.с., следовательно для внутреннего водостока необходимо 2 воронки по 10 см.

Наружная система

Классическая схема водоотведения частного дома – наружная. Её легко рассчитать и смонтировать даже не имея навыков в строительстве.

Как было сказано ранее, для расчета потребуется измерить периметр крыши и расстояние от земли до карниза. Для подсчета точного количества деталей конструкции, необходимо понимать из чего она состоит и правила монтажа системы.

[stextbox id=»3_na_zam»]Для удобства проведения расчетов, удобнее всего схематично изобразить крышу дома и расположение всех элементов водостока на листке бумаги. Обозначить все известные размеры будущей конструкции.[/stextbox]

Из чего состоит наружный водосток

Основные элементы конструкции — сливные трубы и приемные желоба. Также используются угловые элементы, отводные, соединительные и крепежные.

Для систем, в которых сливы устанавливаются по центру ската, функцию соединительных элементов могут выполнять отводные. Внешний вид деталей конструкции в зависимости от производителя системы может отличаться, но принцип у всех один:

• соединительные – применяются для соединения деталей желоба;
• угловые – могут быть наружными или внутренними, либо совмещёнными с отводными;
• отводные детали предназначены для соединения желобов с приемными элементами;
• заглушки устанавливаются по тупиковым краям желобов;
• крепежные элементы желоба, металлические пластины которые монтируются на обрешетку;
• крепеж для сливных труб;
• слив — устанавливается на конце трубы отвода, необходим для регулировки направления сточных вод при открытой дренажной системе;
• муфта и колено сливной трубы, предназначены для соединения и изменения направления.

Для того что бы правильно рассчитать необходимое количество дополнительных элементов конструкции, необходимо знать принцип сборки.

Правила монтажа конструкции к крыше и стенам дома для конкретной модели производителя водостока. Эту информацию можно найти на сайте производителя.

Пример расчета

Например, необходимо рассчитать ПВХ водосток от компании Альта Профиль. Крепления такой системы пластиковые, согласно рекомендации, должны устанавливаться на расстоянии не более 60 см.

Для расчета необходимого количества креплений, достаточно разделить общий периметр крыши в метрах на 0,6. Также потребуется посчитать количество хомутов для крепления отводных труб.

Они должны устанавливаться с шагом 180 см, значит, для правильного расчета необходимо разделить высоту дома в метрах на 0,18 и умножить на количество сливных труб которые планируется устанавливать.

Соединительные муфты и колена водостока рассчитывается в зависимости от количества поворотов и длины сливных труб. Чем выше и сложнее контур дома, тем больше потребуется соединительных элементов сливной трубы.

Калькуляторы онлайн от производителей

Для тех, кто малознаком с системой водоотведения, но хочет самостоятельно рассчитать и смонтировать водостоки, производители предлагают услуги онлайн калькуляторов расчета количества необходимых деталей.

Рассчитать количество деталей при помощи такой программы достаточно просто. Нужно ввести исходные данные:

• длину;
• ширину;
• высоту;
• ширину карнизного свеса;
• тип (односкатная, двускатная, четырехскатная, фигурная);
• материал фасада дома (для подсчета и выбора типа креплений хомутов сливных труб).

После того как данные введены, нажать кнопку «рассчитать». Программа произведет подсчеты и выдаст рекомендации по типу системы и количеству требуемых деталей. Все просто и удобно.

Ниже представлены ссылки на калькуляторы известных производителей систем водоотведения:

1. Grandline
2. Vestmet
3. Prof-listi
4. Docke- расчет количества и стоимости
5. Alta-profil
6. Galeco

Вывод

Самостоятельный расчет водостока не так сложен, как может показаться на первый взгляд. Чтобы не допустить ошибок, нужно знать высоту дома, длину и ширину крыши, а также принимать во внимание принципы и особенности монтажа конструкции.

Для удобства и более точного проведения расчетов предпочтительнее использовать онлайн программы от производителей систем.

Полезное видео

Пример расчета водостока (RainWay) на видео ниже:

Водосточная система для скатной кровли – необходимая часть для любого дома. Задача водостока — сбор и выведение талых и осадочных вод с кровли для защиты фасадов и фундамента от преждевременного износа. Чтобы система водостока прослужила вам долго и функционировала правильно, нужно грамотно рассчитать требуемый диаметр труб и желобов.

Рассмотрим как сделать как сделать расчёт водостока самостоятельно и купить необходимое количество элементов.

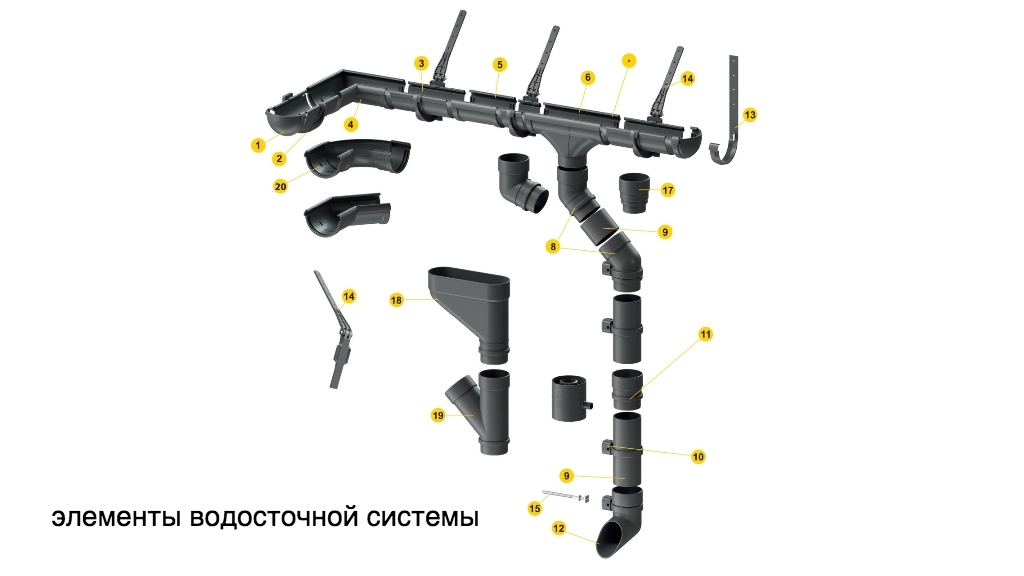

Элементы водосточной системы

1. заглушка желоба
2. кронштейн желоба
3. желоб
4. угол желоба 90, 135 градусов
5. соединитель желоба
6. воронка
7. колено трубы
8. труба
9. хомут трубы
10. соединитель трубы
11. слив трубы
12. кронштейн (крюк) металлический
13. крепление кронштейна регулируемое
14. крепление кронштейна регулируемое
15. шпилька для крепления хомута трубы
16. муфта переходник для соединения труб разного диаметра
17. коллектор
18. тройник
19. угол желоба регулируемый

Как рассчитать количество желобов водостока

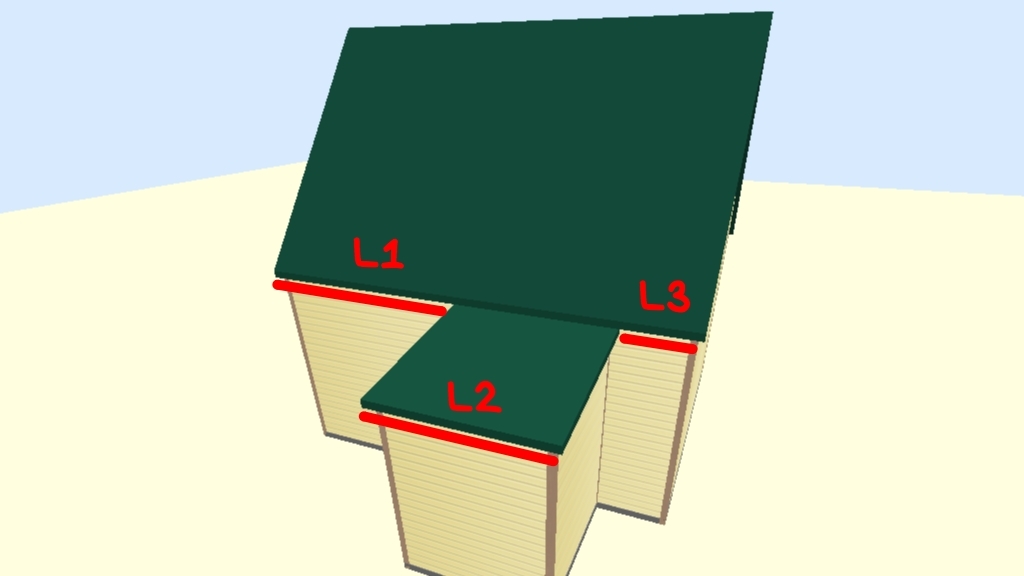

Желоб водосточной системы предназначен для сбора воды стекающей с кровли и направлению ее к воронке. Желоб устанавливается вдоль нижнего горизонтального края ската крыши. Например:

• L1 — 5 м
• L2 — 2 м
• L3 — 1.6 м

Чтобы определить количество желобов нужно длину отрезка где будет расположен водосток разделить на длину 1 шт желоба. Длина желоба обычно 3 м, но некоторые производители делают 4 м элементы.

Формула:

[N_1 = {L_1 over L_p} = {5 over 3} = 1.66 approx 2 ]
[N_2 = {L_2 over L_p} = {2 over 3} = 0.66 approx 1 ]
[N_3 = {L_3 over L_p} = {1.6 over 3} = 0.53 approx 1 ]

• N1 — количество желобов для отрезка L1 = 5 м
• N2 — количество желобов для отрезка L2 = 2 м
• N3 — количество желобов для отрезка L3 = 1.6 м
• Lp = 3 м — длина желоба

Общее количество желобов получается 4 шт:

[N = {N_1 + N_2 + N_3} = {2 + 1 + 1} = 4 ]

При расчете количества желобов для каждого отрезка у нас получился результат — 4 шт.

Если считать по общей длине отрезков, получается:

[N = {{L_1 + L_2 + L_3} over L_p} = {{5 + 2 + 1.6} over 3} = 2.86 approx 3 ]

При расчете по общей длине у нас получился результат — 3 шт желобов.

Это значит что отрезок 5 м нужно будет собирать из целого желоба и 2 кусков, т.е. будет 2 соединения желоба.

Если на 5 метровый отрезок использовать 2 шт. желоба, то будет только одно соединение.

При расчете по общей длине желобов получается меньше, но соединений больше. Лучше использовать расчет количества желобов для каждого отрезка по отдельности, так соединений будет меньше.

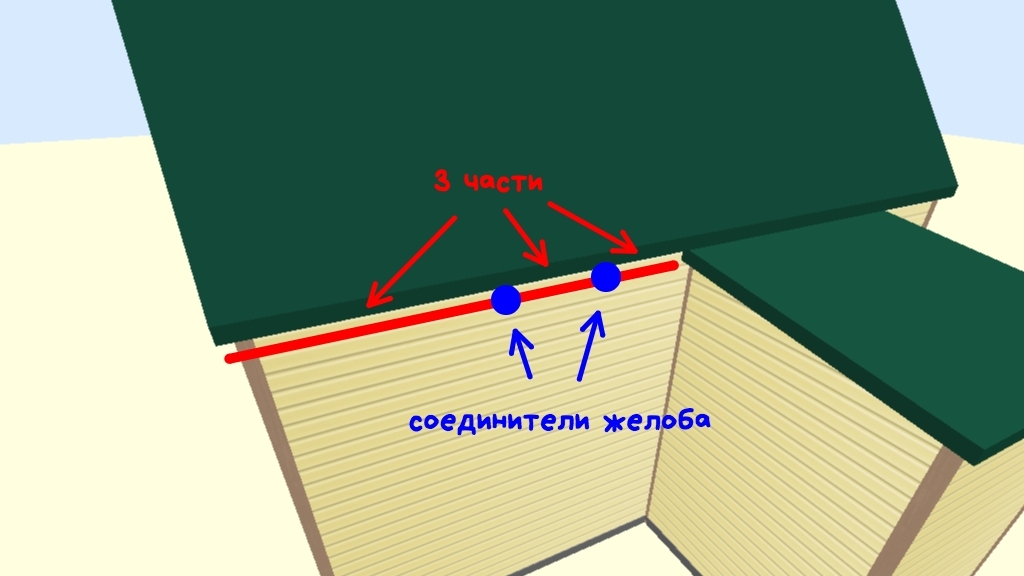

Как рассчитать количество соединений желоба

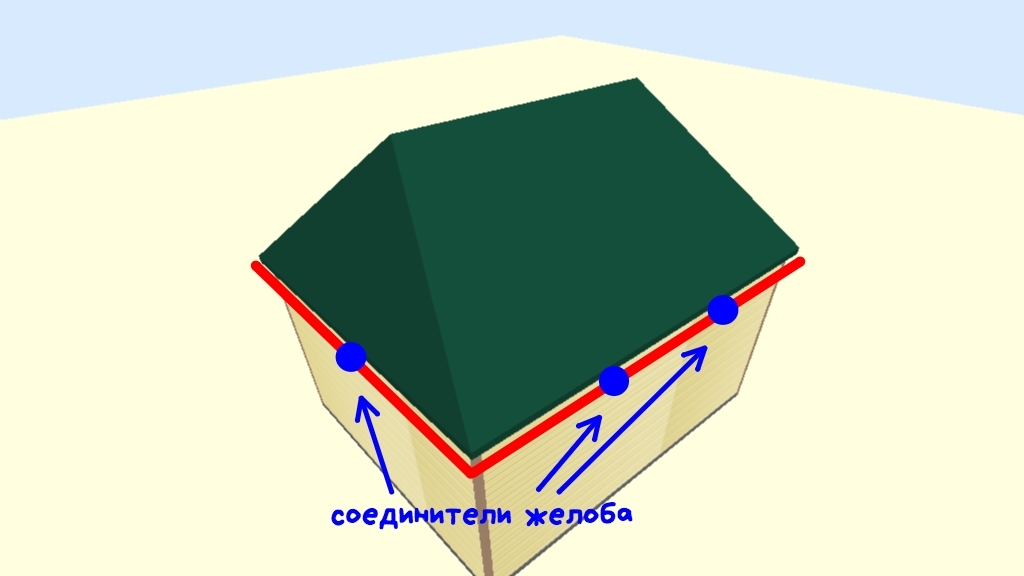

Соединитель желоба или муфта желоба используется для соединения желобов между собой, когда длина ската длинее длины желоба.

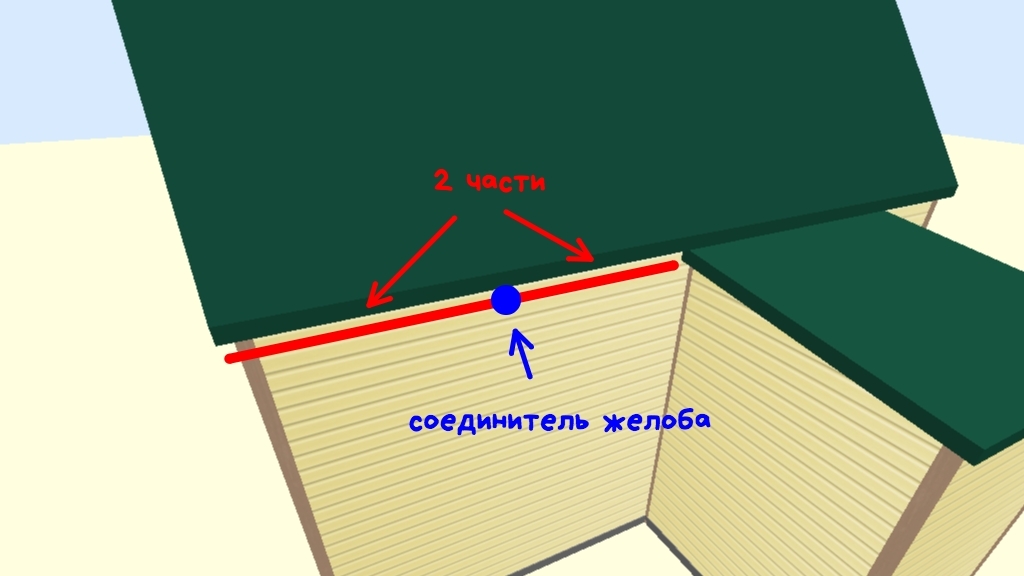

Количество соединителей желоба для каждого отрезка меньше количества частей на 1.

[N = N_к — 1 ]

• N — количество соединителей желоба
• Nк — количество частей из которых состоит отрезок

Как рассчитать количество кронштейнов желоба

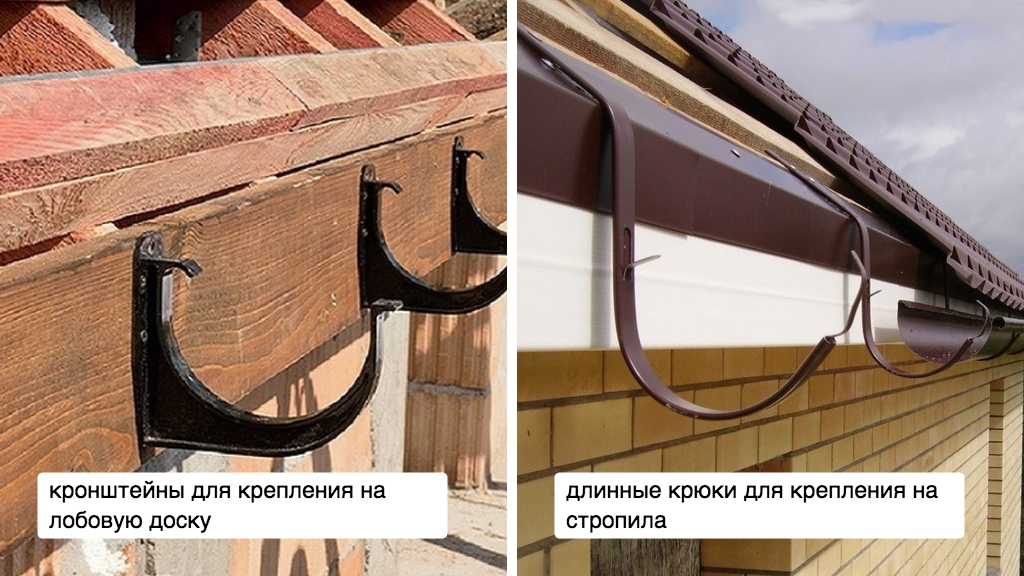

Кронштейн желоба используется для крепления желоба к лобовой доске или стропиле кровли.

Для расчета количества кронштейнов нужно длину края ската вдоль которого расположен желоб разделить на расстояние между кронштейнами, округлить до целого в большую сторону.

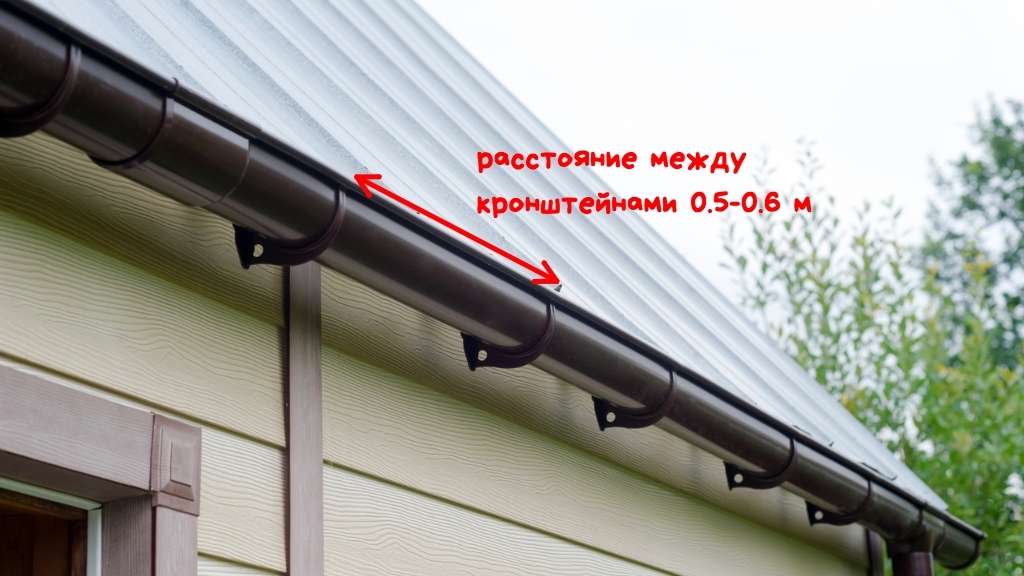

Производители рекомендуют крепить кронштейны с шагом 0.5-0.6 м

Рассчитаем количество кронштейнов для ската длиной 11 м, расстояние между кронштейнами 0.6 м. Формула будет:

[N = {L_ж over L_ш} = {11 over 0.6} = 18.33 approx 19 ]

• Lж — длина желоба
• Lш — расстояние между кронштейнами

Некоторые производители рекомендуют добавить дополнительные кронштейны для каждого соединителя желоба и воронки.

Как рассчитать количество воронок

Воронка предназначена для вывода воды из желоба, она соединяет желоб с трубой. При расчете количества воронок нужно учитывать несколько условий.

водосбор водосточной системы

Чем больше диаметр желоба и трубы, тем больше площадь ската с которой может отвести воду эта система

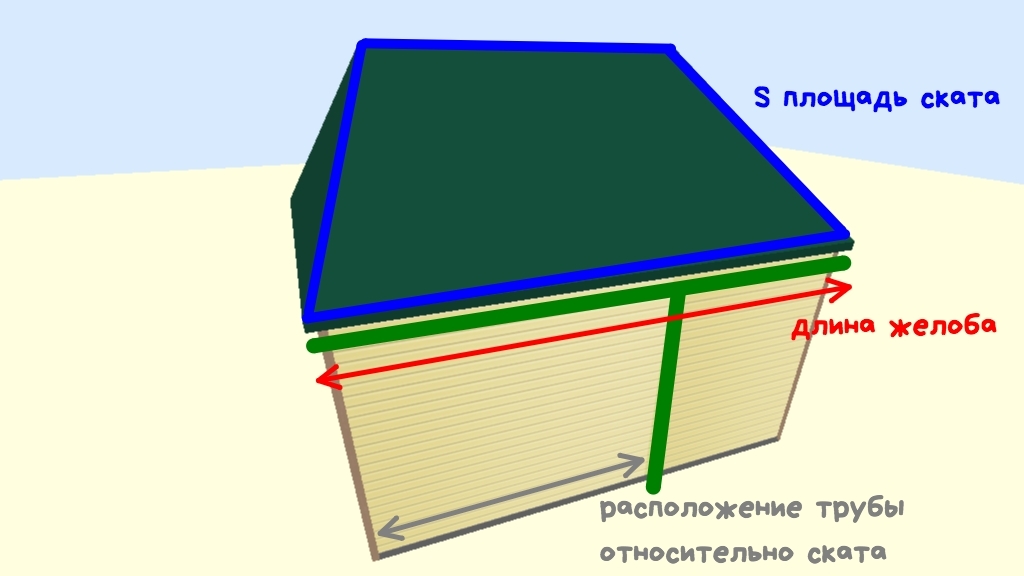

площадь ската кровли

Для расчета количества воронок нужно площадь ската разделить на показатель водосбора воронки системы. Например площадь ската — 180 кв.м.,расположение трубы не по центру.

Согласно таблице нужно использовать:

• 2 воронки для системы 100 мм желоб / 75 мм труба
• 1 воронку для системы 120 мм желоб / 90 мм труба

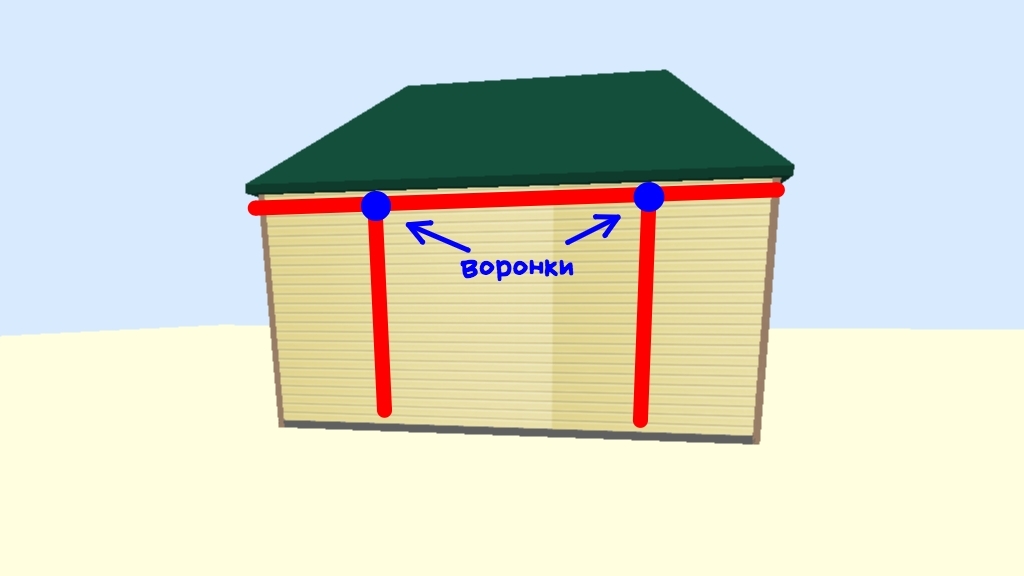

длина ската кровли и расположение воронок

По рекомендациям производителей на каждые 10 метров желоба должна рассчитываться 1 воронка. Например при длине ската 25 метров понадобится минимум 2 воронки.

Как рассчитать количество труб

По трубе вода спускается вниз не попадая на фасад дома. Рассчитывать количества труб нужно сначала для каждой воронки отдельно, после сложить полученные результаты. Если считать трубы по общей длине, то может получиться так что в некоторых местах труба будет состоять из множества маленьких отрезков.

Трубы лучше считать так чтобы было меньше соединений.

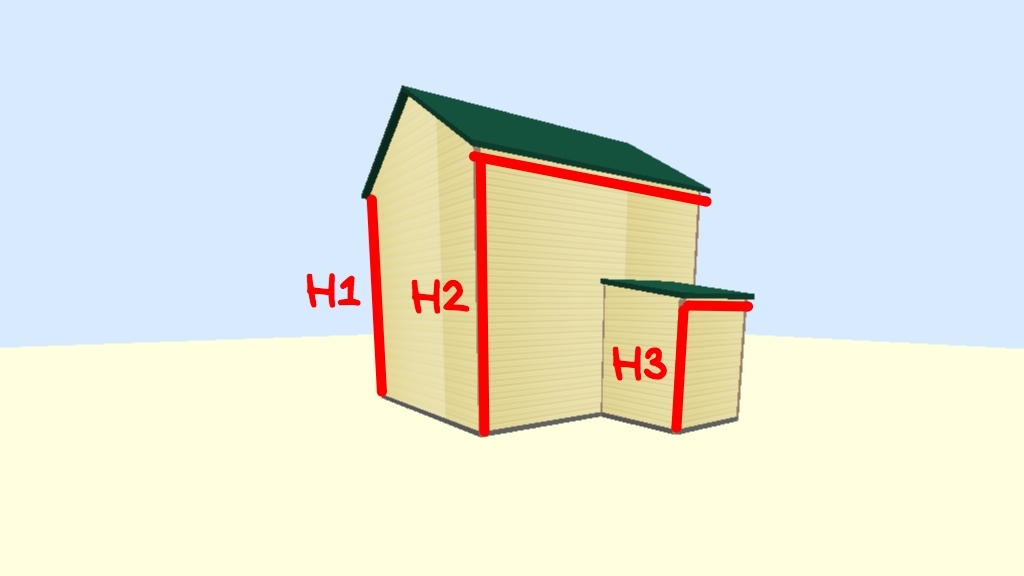

Для расчета количество труб для 1 воронки нужно высоту от земли до воронки разделить длину трубы. Например для H1 = 4.6, H2 = 4.5 м, H3 = 2.5 м, потребуется:

[N_1 = {H_1 over L_p} = {4.7 over 3} = 1.56 approx 2 ]
[N_2 = {H_2 over L_p} = {4.5 over 3} = 1.5 approx 2 ]
[N_3 = {H_3 over L_p} = {2.5 over 3} = 0.83 approx 1 ]

• N1 — количество труб для воронки на высоте H1 = 4.7 м
• N2 — количество труб для воронки на высоте H2= 4.5 м
• N3 — количество труб для воронки на высоте H3 = 2.5 м
• Lp = 3 м — длина трубы

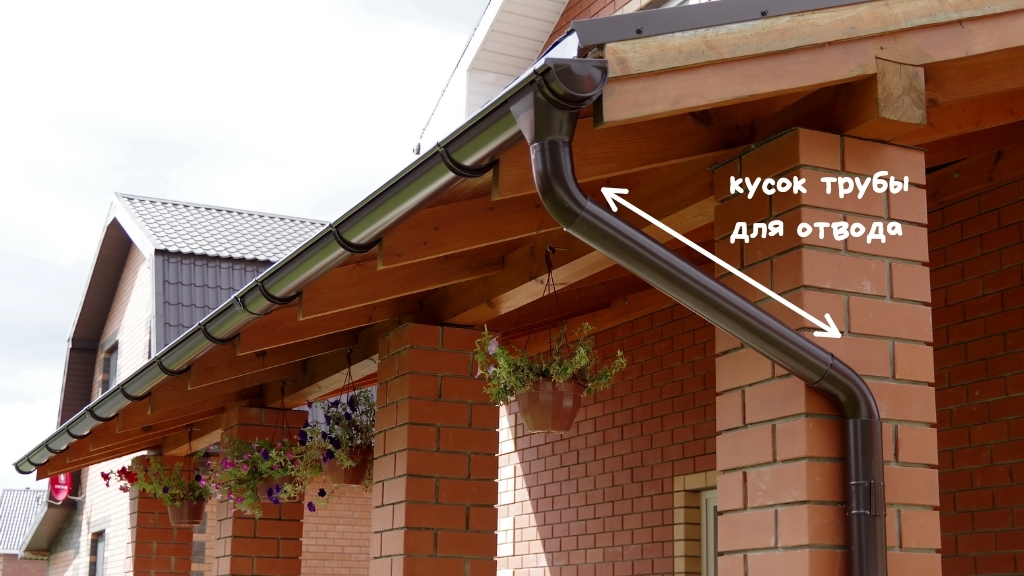

Если воронка расположена на значительном расстоянии от стены, то нужно учесть что понадобиться кусок трубы.

Общее количество труб которое понадобиться для нашего примера равно 5 шт.

[N = {N_1 + N_2 + N_3} = {2 + 2 + 1} = 5 ]

Если бы мы считали по общей длине то получилось бы меньше:

[N = {{H_1 + H_2 + H_3} over L_p} = {{4.7 + 4.5 + 2.5} over 3} = 3.9 approx 4 ]

Как рассчитать количество соединений трубы

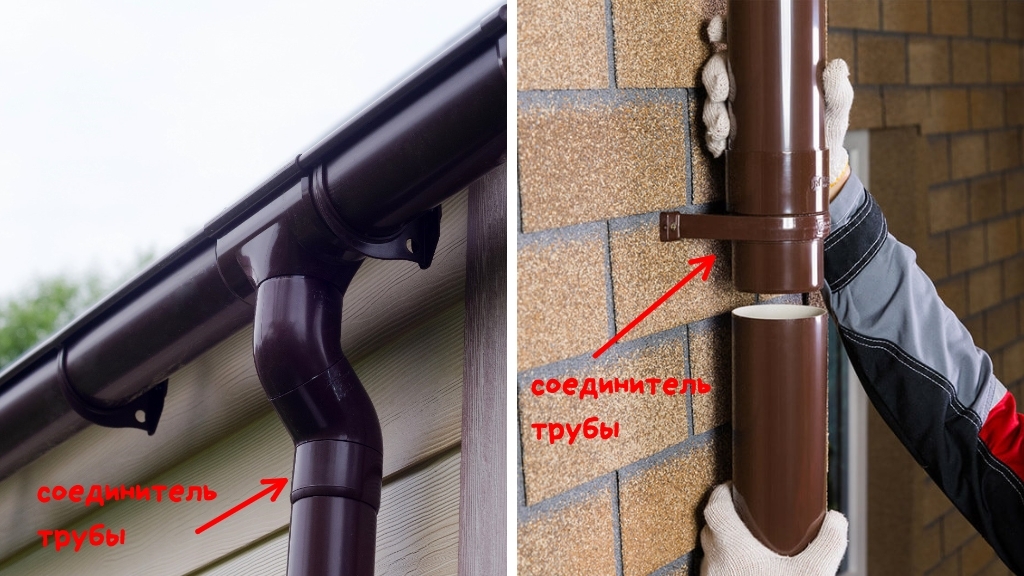

Соединение трубы (муфта трубы) используется для стыковки двух кусков трубы. В некоторых водосточных системах муфта трубы необходима для соединения воронки и трубы или колена трубы и трубы.

Для расчета количества посчитайте сколько соединений получается в каждой трубе и в других переходах, где используются муфты трубы.

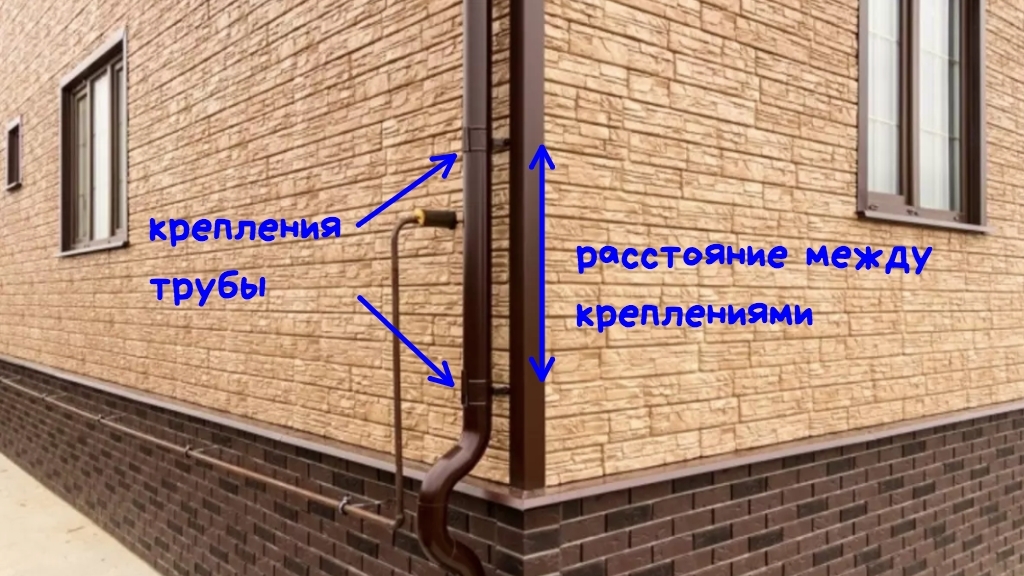

Как рассчитать количество креплений для трубы

Чтобы трубу не оторвало при сильном дожде и ветре, ее необходимо закрепить к стене. Для этого используются специальные крепления.

Для расчета количества крепления (хомутов) нужно длину трубы от земли до воронки разделить на расстояние между креплениями, результат округлить в большую сторону и добавить 1. Производители указывают минимальное шаг между хомутами, средний шаг 1.5 -1.8 м.

Определим количество крепежа для трубы длиной 4 м при шаге между креплениями 1.5 м:

[N = {H over L_к} = {4 over 1.5} = 2.6 approx 3 + 1 = 4 ]

Нам потребуется 4 крепления.

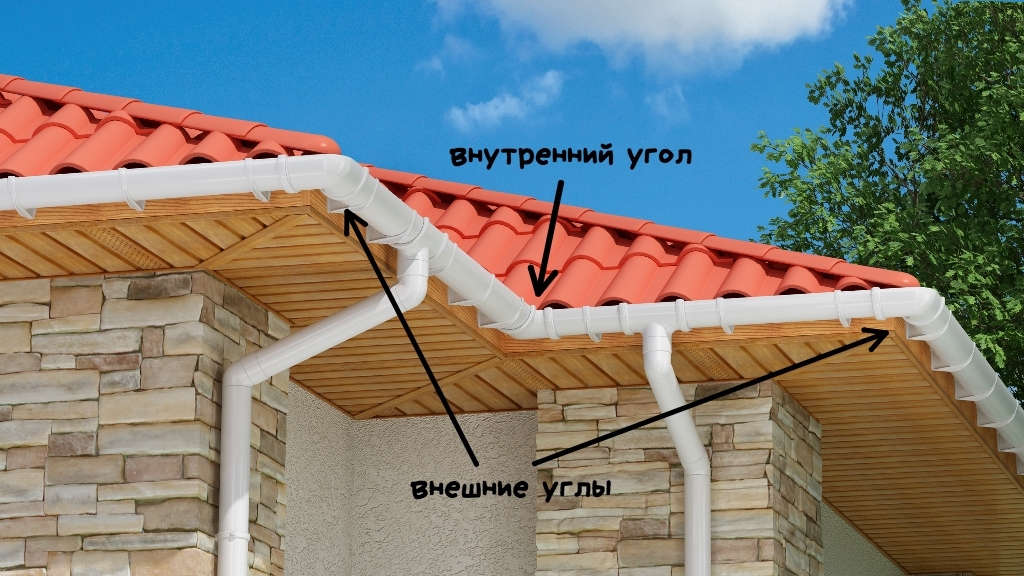

Как рассчитать количество углов желоба

Углы используются для соединения желобов расположенных вдоль разных скатов кровли.

Углы могут быть внешние и внутренние. Некоторые производители изготавливают универсальный угол, который можно ставить и на внешний и на внутренний угол.

Для расчета количества посчитайте все углы (если они есть) по схеме водосточной системы вашей кровли.

Для кровли на схеме потребуется 5 внешних углов и 1 внутренний угол.

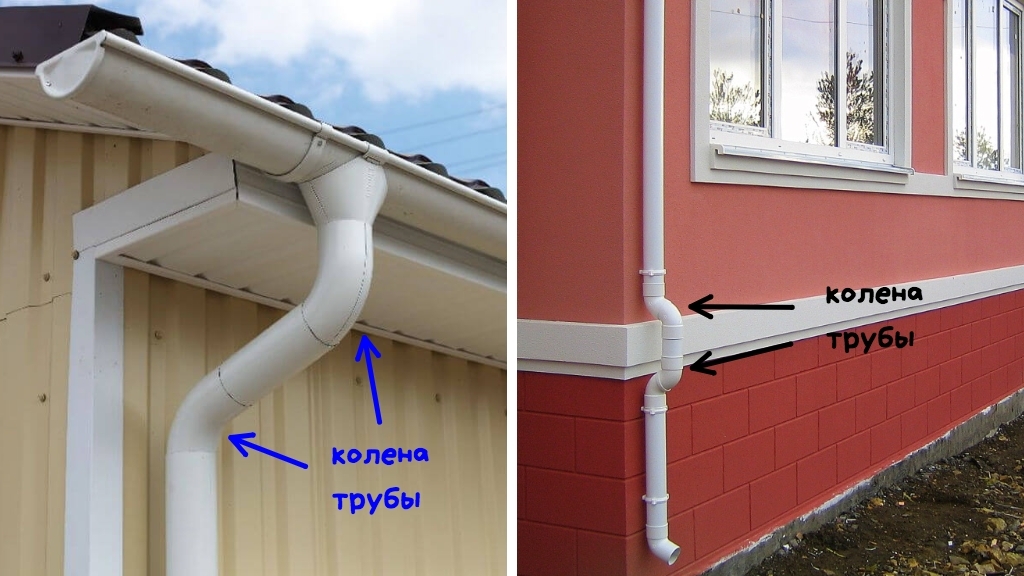

Как рассчитать количество колен труб

Колена труб используются в следующих случаях:

• воронка расположена на расстоянии от стены
• трубой нужно обойти выступ на стене

Для расчета количества колен трубы посчитайте все повороты труб.

Как рассчитать количество заглушек желоба

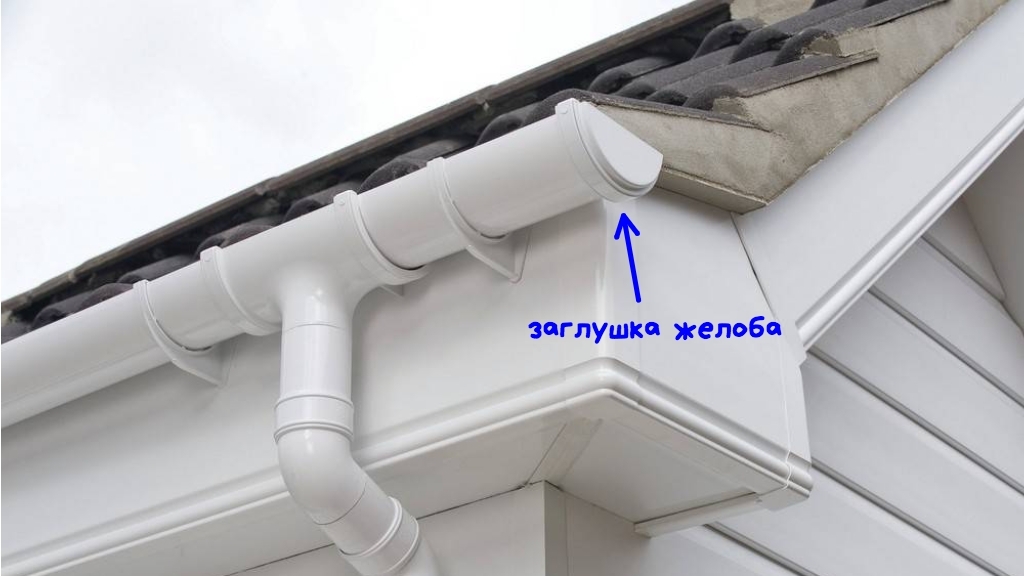

Заглушки используются для закрытия торца желоба, если он не соединяется с другим желобом.

Посчитайте крайние края желоба — это и будет требуемое количество заглушек.

Мы рассмотрели как рассчитать водосточную систему. Вы можете сделать все вычисления пользуясь нашей статьей или воспользоваться нашим калькулятором и получить полный расчет количества элементов водостока для крыши вашего дома. Это займет значительно меньше времени и позволит вам сделать несколько вариантов систем разных производителей.

Калькулятор расчета водостока

Если понравилась статья поставьте лайк, если нет дислайк. Если у вас есть вопросы или вы с чем то не согласны — напишите в комментариях.

Последнее обновление статьи 29.09.2022

Система водоотвода – это одно из основных защитных мероприятий, которое способствует продлению эксплуатации кровельных материалов, фасада и фундамента здания.

Правильный и грамотный расчет водосточной системы кровли является залогом длительной и надежной эксплуатации всего здания в целом. Знание основных принципов подсчета комплектующих системы водоотвода поможет оптимизировать расходы на её обустройство.

В зависимости от типа, размеров и уклона крыши водосточная система может быть нескольких типов:

• организованная;
• неорганизованная.

Расчет наружного водостока выполняют с учетом следующих требований:

• подвесные или настенные желоба должны устанавливаться на крышах с углом ската не менее 15°;
• продольный уклон желобов соблюдают на уровне не менее 2%;
• желоба должны обладать бортами с высотой более 120мм;
• расстояние между трубами водостока составляет не более 24 метров;
• диаметр водосточной трубы берут из расчета 1,5 см² сечения на 1 м² кровли.

Данные правила действительны для водосточных систем в климатических зонах с низкой вероятностью замерзания воды.

Во всех климатических зонах рекомендуют устраивать организованный внутренний водосток с наружным отводом воды. Он состоит из следующих компонентов:

• стояк;
• воронка;
• отводная труба;
• выпуск.

В зависимости от требуемой конфигурации и выполняемых функций система отвода воды может дополняться разнообразными аксессуарами и комплектующими.

Оптимальное количество воронок

Основное назначение внутренней системы водоотвода – это обеспечение удаления воды с кровли при любой температуре воздуха на улице и вне зависимости от количества осадков. Утилизацию воды рекомендовано осуществлять в общую или дождевую канализацию.

Расчет количества воронок внутреннего водостока ведут по правилу: 1 воронка на 0,75 м² кровли и 1см² трубы для стока воды. Воронки внутренней системы располагают вдоль продольной оси кровли. Обустраивать воронки и стояки в толще наружных стен запрещено, по причине их возможного промерзания в зимний период времени.

Расчет количества водосточных воронок ведут с учетом следующих требований:

• если нет препятствий для линейного расширения желоба длиной до 12 метров, тогда достаточно будет одной воронки;
• при длине желоба свыше 12 метров и есть препятствия для его расширения, тогда потребуется одна специальная компенсирующая воронка в конце уклона;
• если желоб опоясывает здание по периметру, тогда потребуется совместная установка воронок и компенсаторов.

Расчет водосточных воронок необходимо выполнять исходя из их паспортных данных, где содержится информация о геометрических размерах, способе крепления и пропускной способности. Количество водосточных воронок должно соответствовать количеству водосточных труб во всей системе водоотвода.

Особенности расчета водосточных желобов и труб

При обустройстве наружного водоотвода следует тщательно обследовать все здание на наличие архитектурных особенностей, выступающих частей и впадин. Водосточная система не должна портить внешний облик здания, поэтому если она гармонично не вписывается на фасаде, её следует спрятать с тыльной стороны. Для этих целей используют многочисленные аксессуары, которые массово сегодня выпускаются.

Расчет водосточной системы необходимо всегда начинать с измерения площади крыши, с которой будет удаляться вода. Это можно достаточно просто выполнить, зная самые простые геометрические формулы. Номинально можно принять, что труба для стока воды диаметром 100 мм способна эффективно работать на площади крыши до 220м².

Расчет сечения водосточного желоба выполняют с учетом угла ската крыши, чем он круче, тем высота борта у желоба должна быть выше. Это связано в первую очередь с увеличением площади сбора осадков, которые являются основным источником воды. Количество желобов подбирается исходя из периметра карниза и предлагаемых на рынке комплектующих.

Так, большинство пластиковых желобов имеет длину 3 или 4 метра, а оцинкованных — 2 метра. Если длина карниза составляет 10 метров, тогда нам потребуется 5 оцинкованных желобов или 2 штуки по 4 метра и один на 3 метра в случае пластиковых деталей.

Важно знать, что количество соединительных муфт для желобов всегда ровно на одну единицу меньше, чем самих желобов.

Подсчет количества крепежных крюков ведут по следующей формуле:

N=(L – 0,3)÷(0,6 +1);

где N – количество крюков;

L – длина карниза;

0,6 – рекомендованный нормативной документацией шаг между крюками.

Подсчет количества водосточных труб можно найти, используя формулу:

N=(0,2×Н_{карниза}–Н_изгиба+L_{вставки})÷ L_трубы;

где N – количество водосточных труб;

Н_{карниза} – высота от земли до карниза;

Н_изгиба – высота изгиба трубы;

L_{вставки} – длина вставки воронки;

L_трубы – длина водосточной трубы (обычно 3 или 4 метра).

Важно знать, что для крепления каждого отрезка водосточной трубы следует использовать как минимум два хомута.

Чтобы выполнить расчет внутреннего водостока по сечению трубы, необходимо определить максимальное количество воды, которое может поступить с крыши.

С этой целью измеряют геометрические параметры кровли (длину и ширину) и умножают на максимальное количество осадков, определенное для данной местности. В большинстве случаев используют упрощенную формулу, приняв во внимание, что на 1см² сечения водосточной трубы приходится порядка 1 м² кровли.

Расчет водосточной системы СНиП регламентирует с учетом влияния очень большого количества факторов, среди которых:

• количество атмосферных осадков в году;
• климатическая зона и максимальная отрицательная температура;
• площадь крыши;
• наличие дождевой канализации;
• другие факторы.

Своевременно сделанный грамотный расчет водостока для крыши позволяет сэкономить значительные денежные средства на оптимизации количества закупаемых частей системы водоотвода.
