Тема 4. ОРИЕНТИРОВАНИЕ ЛИНИЙ НА ЭЛЛИПСОИДЕ

И НА ПЛОСКОСТИ

Ориентирование – это определение своего положения или направления движения относительно исходных ориентиров.

Через любую точку на земной поверхности проходят: магнитный меридиан, истинный меридиан и линия, параллельная осевому меридиану зоны, или осевой меридиан (ось Х). Эти линии являются исходными направлениями, от которых отсчитывают соответствующие азимуты. Азимут (от араб. Ас-самт – путь, направление) – угол между плоскостью меридиана точки наблюдения и вертикальной плоскостью, проходящей через эту точку и наблюдаемый объект. Азимут отсчитывается от севера по часовой стрелке от 0 до 360 , это всегда положительная величина.

На рисунке показаны эти линии и соответствующие им азимуты. Подобная схема исходных направлений приводится на карте в зарамочном оформлении в нижнем левом углу.

На местности для определения направления дальнейшего движения необходимо измерить непосредственно с помощью компаса или буссоли угол между исходным направлением и направлением предполагаемого движения. Исходное направление носит название магнитного меридиана. В дальнейшем

Магнитный азимут при движении выдерживают измеренный угол

– магнитный азимут направления ам.

Таким образом, магнитным азимутом АМ называется горизонтальный угол, отсчитываемый по часовой стрелке от направления на север магнитного меридиана до заданного направления.

Буссоль

Однако точность этих измерений невысока (несколько минут), так как склонение магнитной стрелки непостоянно. Несовпадение истинного и магнитного меридиана в данной точке называется склонением магнитной стрелки и обозначается δ. Если магнитный меридиан отклоняется к востоку от истинного, склонение считается восточным и знак склонения будет (+), если склонение западное, оно будет отрицательным, со знаком

(–).

На территории России склонение меняется от места к месту в пределах от –15 до +25 . В

аномальных районах эти изменения так велики, что магнитной стрелкой пользоваться нельзя. Кроме того, склонение изменяется во времени, испытывая суточные, годовые и вековые изменения. Склонение в течение

суток может измениться до 1½. Вековые изменения могут достигать десятков градусов.

Отклонение стрелки компаса по вертикали называется наклонением. Наклонение помогает находить магнитные аномалии и проводить разведку полезных ископаемых.

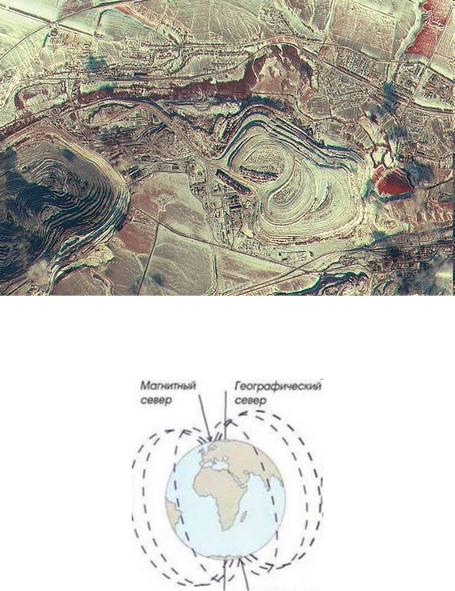

Район Курской магнитной аномалии

Таким образом, пользоваться компасом для ориентирования не всегда надежно и точно.

Если за исходное направление принимают северное направление географического меридиана (истинного), то измеряемый угол будет называться žистинный азимут¤ и обозначаться аи.

Истинным азимутом Аи называется горизонтальный угол, отсчитываемый по ходу часовой стрелки от северного направления истинного меридиана до заданного направления.

0½ ≤ Аи ≤ 360½

На местности азимут заданного направления можно определить астрономическим методом измерив горизонтальный угол между направлением на небесное светило (солнце, звезду) и заданным направлением. Зная азимут светила, вычисляемый с использованием астрономического ежегодника, и измеренный угол, вычисляют азимут заданного направления.

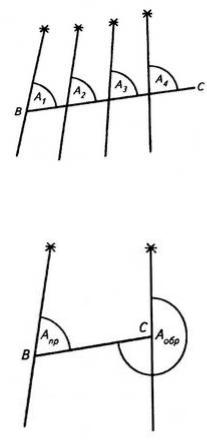

Истинный азимут прямой линии в разных ее частях имеет разное значение: А1, А2, А3, А4.

Прямой и обратный азимуты заданной линии АВ отличаются не на 180 . Все это создает трудности при работе с азимутом.

На картах вертикальные линии сетки параллельны осевому меридиану. В этом случае полярным ориентирным углом будет дирекционный угол α.

Дирекционным углом α (от фр. Direction – направление) –называется горизонтальный угол, отсчитываемый по ходу часовой стрелки от северного направления осевого меридиана (от оси Х или линии ей параллельной ) до заданного направления.

Дирекционный угол используется в геодезии, артиллерии и навига-

ции.

Азимуты и дирекционные углы – это горизонтальные углы, меняются в пределах от 0½ до 360½, они всегда имеют знак ž+¤.

Угол между северным направлением меридиана и направлением оси абсцисс Х прямоугольных координат (то есть линии, параллельной осевому меридиану) называется сближением меридианов.

При отклонении оси абсцисс от меридиана к востоку, сближение меридианов считают положительным, а при отклонении к западу отрицательным. При этом справедлива формула А = + , где дирекционный угол, – сближение меридианов.

Приближенно сближение меридианов равно = sin , где =0, причем долгота географического данной точки; 0 долгота осевого меридиана; – широта точки.

Для точек, расположенных к востоку от осевого меридиана зоны, сближение меридианов положительное, а к западу – отрицательное.

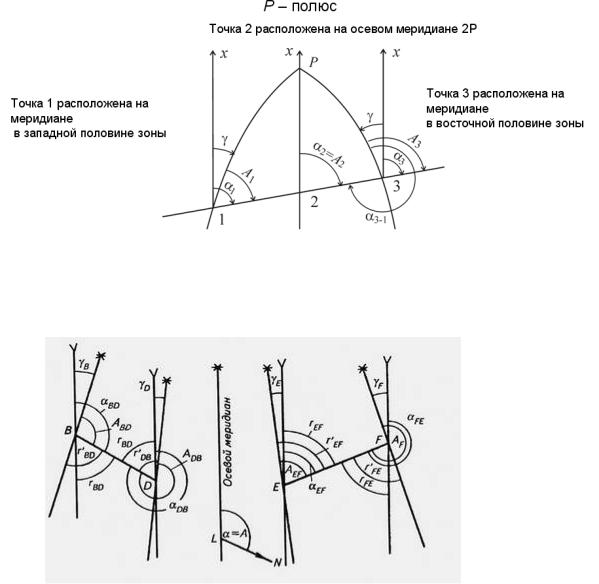

При этом дирекционные углы в разных точках прямой линии равны:1 = 2 = 3. Поэтому обратный дирекционный угол в точке 3 отличается от прямого в точке 1 ровно на 180 , то есть 1-3 = 3-1 180 .

Азимуты же в разных точках прямой различаются: а1 а2 а3, что обусловлено различием сближения меридианов.

На карте приводятся исходные направления, значения углов склонения магнитной стрелки, сближения меридианов. Используя эти величины, можно найти любой ориентирный угол.

При использовании местной системы прямоугольных координат направление оси абсцисс x не связано с направлением осевого меридиана координатной зоны, и тогда дирекционные углы отсчитывают от положительного направления оси абсцисс Х

В практике вычислений находят применение также вспомогательные углы ориентирования – румбы (от греч. Rhombos — юла, волчок, круговое движение).

Румбы находят применение в разных отраслях: в морской навигации – это мера угла окружности горизонта, разделенного на 32 румба. В метеорологии – это мера угла окружности горизонта, разделенного на 16 румбов. В геодезии румб – угол между меридианом и данным направлением, отсчитываемый от меридиана в обе стороны от 0 до 90 градусов.

Четыре главных румба – четыре стороны света: север, восток, юг, запад. Для промежуточных направлений используются комбинации главных направлений: северо-восток (СВ), юго-восток (ЮВ), юго-запад (ЮЗ) и северо-запад (СЗ). В навигации между севером и северо-востоком вводится дополнительное направление северо-северо-восток (ССВ), между севе- ро-востоком и востоком — востоко-северо-восток (ВСВ) и т.д.

Т.о. для практических целей часто вместо азимутов и дирекционных углов применяют румбы. Румбом r будем называть острый угол, отсчитываемый от ближайшего (северного или южного) направления меридиана (оси Х). Румбу приписывают название координатной четверти (СВ, ЮВ, ЮЗ, СЗ), в которой расположено заданное направление. Например, для = 240 36 румб равен

r = ЮЗ: 60 36 .

Согласно рисунку между азимутами и дирекционным углом можно установить зависимость:

АИАМ

Здесь γ – сближение меридианов. Оно может быть восточным (отрицательным) или западным (положительным).

В общем случае: АИ и АМ .

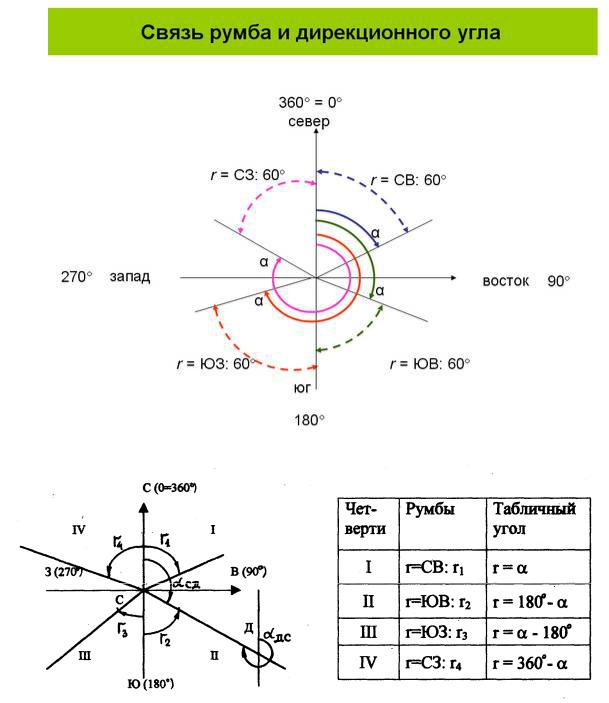

Связь между дирекционными углами и румбами представлена на рисунке:

Между прямым и обратным дирекционным углом зависимость выражается формулой: Αдс = αсд + 180½.

Для прямого и обратного истинного и магнитного азимутов связь представлена формулами:

Аи(сд) = аи(дс) + 180½ + (γсд – γдс); Ам(сд) = ам(дс) + 180½ + (δсд – δдс).

Соседние файлы в предмете [НЕСОРТИРОВАННОЕ]

Источник

Ориентирующие углы

Положение линий относительно исходных направлений определяются ориентирующими углами.

Ориентирующими углами на местности служат горизонтальные углы: азимуты, дирекционные углы и румбы.

Азимутом А называется угол, отсчитываемый по ходу часовой стрелки от северного направления меридиана до данной линии. Изменяется в пределах от 0 ᵒ до 360 ◦ .

В зависимости от начала отсчёта, азимуты бывают истинными и магнитными.

Истинным азимутом А_и называется угол, отсчитываемый по ходу часовой стрелки от северного направления истинного меридиана до данной линии.

Магнитным азимутом А_м называется угол, отсчитываемый по ходу часовой стрелки от северного направления магнитного меридиана до данной линии.

Дирекционным углом α называется угол, отсчитываемый по ходу часовой стрелки от северного направления осевого меридиана зоны до данной линии.

Все углы изменяются в пределах от 0 ◦ до 360 ᵒ (рис.18).

Рис. 18 Азимуты и дирекционные углы

В отличие от азимутов дирекционные углы прямой линии постоянны на всём её протяжении, что делает применение этих углов удобными. Введение понятия дирекционного угла позволяет связать ориентирующие углы на поверхности Земли с ориентирующими углами на плоскости в проекции Гаусса – Крюгера. Из рисунков 17,18 можно записа

А_и = α + γ;

А_и = А_м + δ; отсюда

α + γ = А_м + δ;

α = А_м + δ – γ

Величина склонения магнитной стрелки в различных точках земной поверхности неодинакова. Наличие склонения магнитной стрелки обусловливается несовпадением магнитных полюсов Земли с географическими, а также наличием местных магнитных аномалий..Величина склонения меняется во времени. Поэтому ориентирование линий по магнитному меридиану выполняется с малой точностью и допускается при съёмках небольших площадей. При составлении карт ориентирование выполняют по истинному меридиану.

Азимуты и дирекционные углы бывают прямые и обратные (рис. 19).

Рис. 19 Прямые и обратные дирекционные углы

α_ВА = α_АВ + 180 ᵒ ; А_ВА = А_АВ + 180 ᵒ – γ ;

Иногда для ориентирования линий на местности вместо азимутов пользуются румбами. В зависимости от исходного направления румбы могут быть истинными, магнитными или дирекционными углами. Числовые значения румбов называют табличными углами. Все тригонометрические таблицы и таблицы приращений координат составлены для углов в пределах от 0 до 90°.

Румбом r называется острый угол между ближайшим северным или южным направлением меридиана и ориентируемой линией.

Румб изменяется в пределах от 0 ᵒ до 90 ᵒ .

Для ориентирования линий кроме числового значения румба необходимо указать четверть, в которой он находится. Зависимость между азимутами ( дирекционными углами) и румбами показана на рисунке 20 и в табл.1.

Четверть	Дирекционный угол – α	Румб – r
І четв. СВ	α = r	r = α
ІІ четв. ЮВ	α = 180 ᵒ – r	r = 180 ᵒ – α
ІІІ четв. ЮЗ	α = 180 ᵒ + r	r = α – 180 ᵒ
ІV четв. СЗ	α = 360 ᵒ – r	r = 360 ᵒ – α

Рис. 20 Зависимость между дирекционными углами и румбами

Углы, связанные с окружностью

Вписанные и центральные углы

Определение 1 . Центральным углом называют угол, вершина которого совпадает с центром окружности, а стороны являются радиусами радиусами (рис. 1).

Определение 2 . Вписанным углом называют угол, вершина которого лежит на окружности, а стороны являются хордами хордами (рис. 2).

Напомним, что углы можно измерять в градусах и в радианах. Дуги окружности также можно измерять в градусах и в радианах, что вытекает из следующего определения.

Определение 3 . Угловой мерой (угловой величиной) дуги окружности является величина центрального угла, опирающегося на эту дугу.

Теоремы о вписанных и центральных углах

Величина вписанного угла равна половине величины центрального угла, опирающегося на ту же дугу.

Середина гипотенузы прямоугольного треугольника является центром описанной
около этого треугольника окружности.

Фигура	Рисунок	Теорема
Вписанный угол
Вписанный угол		Вписанные углы, опирающиеся на одну и ту же дугу равны.
Вписанный угол		Вписанные углы, опирающиеся на одну и ту же хорду, равны, если их вершины лежат по одну сторону от этой хорды
Вписанный угол		Два вписанных угла, опирающихся на одну и ту же хорду, в сумме составляют 180° , если их вершины лежат по разные стороны от этой хорды
Вписанный угол		Вписанный угол является прямым углом, тогда и только тогда, когда он опирается на диаметр
Окружность, описанная около прямоугольного треугольника

Величина вписанного угла равна половине величины центрального угла, опирающегося на ту же дугу.

Вписанные углы, опирающиеся на одну и ту же дугу равны.

Вписанные углы, опирающиеся на одну и ту же хорду, равны, если их вершины лежат по одну сторону от этой хорды

Два вписанных угла, опирающихся на одну и ту же хорду, в сумме составляют 180° , если их вершины лежат по разные стороны от этой хорды

Вписанный угол является прямым углом, тогда и только тогда, когда он опирается на диаметр

Теоремы об углах, образованных хордами, касательными и секущими

Вписанный угол

Окружность, описанная около прямоугольного треугольника

Величина угла, образованного пересекающимися хордами, равна половине суммы величин дуг, заключённых между его сторонами.

Величина угла, образованного секущими, пересекающимися вне круга, равна половине разности величин дуг, заключённых между его сторонами

Величина угла, образованного касательной и хордой, проходящей через точку касания, равна половине величины дуги, заключённой между его сторонами

Величина угла, образованного касательной и секущей, равна половине разности величин дуг, заключённых между его сторонами

Величина угла, образованного двумя касательными к окружности, равна половине разности величин дуг, заключённых между его сторонами

Фигура	Рисунок	Теорема	Формула
Угол, образованный пересекающимися хордами
Угол, образованный секущими, которые пересекаются вне круга
Угол, образованный касательной и хордой, проходящей через точку касания
Угол, образованный касательной и секущей
Угол, образованный двумя касательными к окружности

Угол, образованный пересекающимися хордами хордами

Формула:

Угол, образованный секущими секущими , которые пересекаются вне круга

Формула:

Угол, образованный касательной и хордой хордой , проходящей через точку касания

Формула:

Угол, образованный касательной и секущей касательной и секущей

Формула:

Угол, образованный двумя касательными касательными к окружности

Формулы:

Доказательства теорем об углах, связанных с окружностью

Теорема 1 . Величина вписанного угла равна половине величины центрального угла, опирающегося на ту же дугу.

Доказательство . Рассмотрим сначала вписанный угол ABC , сторона BC которого является диаметром окружности диаметром окружности , и центральный угол AOC (рис. 5).

Таким образом, в случае, когда одна из сторон вписанного угла проходит через центр окружности, теорема 1 доказана.

Теперь рассмотрим случай, когда центр окружности лежит внутри вписанного угла (рис. 6).

В этом случае справедливы равенства

и теорема 1 в этом случае доказана.

Осталось рассмотреть случай, когда центр окружности лежит вне вписанного угла (рис. 7).

В этом случае справедливы равенства

что и завершает доказательство теоремы 1.

Теорема 2 . Величина угла, образованного пересекающимися хордами хордами , равна половине суммы величин дуг, заключённых между его сторонами.

Доказательство . Рассмотрим рисунок 8.

Нас интересует величина угла AED , образованного пересекающимися в точке E хордами AB и CD . Поскольку угол AED – внешний угол треугольника BED , а углы CDB и ABD являются вписанными углами, то справедливы равенства

что и требовалось доказать.

Теорема 3 . Величина угла, образованного секущими секущими , пересекающимися вне круга, равна половине разности величин дуг, заключённых между сторонами этого угла.

Доказательство . Рассмотрим рисунок 9.

Нас интересует величина угла BED , образованного пересекающимися в точке E секущими AB и CD . Поскольку угол ADC – внешний угол треугольника ADE , а углы ADC , DCB и DAB являются вписанными углами, то справедливы равенства

что и требовалось доказать.

Теорема 4 . Величина угла, образованного касательной и хордой касательной и хордой , проходящей через точку касания, равна половине величины дуги, заключённой между его сторонами.

Доказательство . Рассмотрим рисунок 10.

Нас интересует величина угла BAC , образованного касательной AB и хордой AC . Поскольку AD – диаметр диаметр , проходящий через точку касания, а угол ACD – вписанный угол, опирающийся на диаметр, то углы DAB и DCA – прямые. Поэтому справедливы равенства

что и требовалось доказать

Теорема 5 . Величина угла, образованного касательной и секущей касательной и секущей , равна половине разности величин дуг, заключённых между сторонами этого угла.

Доказательство . Рассмотрим рисунок 11.

Нас интересует величина угла BED , образованного касательной AB и секущей CD . Заметим, что угол BDC – внешний угол треугольника DBE , а углы BDC и BCD являются вписанными углами. Кроме того, углы DBE и DCB , в силу теоремы 4, равны. Поэтому справедливы равенства

что и требовалось доказать.

Теорема 6 .Величина угла, образованного двумя касательными к окружности касательными к окружности , равна половине разности величин дуг, заключённых между его сторонами.

Доказательство . Рассмотрим рисунок 12.

Нас интересует величина угла BED , образованного касательными AB и CD . Заметим, что углы BOD и BED в сумме составляют π радиан. Поэтому справедливо равенство

Ориентированные углы в окружности

В этом кратком справочнике поясняются понятия и теоремы, упоминаемые в книгах и задачах, опубликованных на нашем сайте. Справочник ни в кой мере претендует на полноту — это лишь необходимый комментарий к нашим задачам. Справочник формируется в соответствии с запросами наших читателей. Если Вас интересует, что означает данный термин, или что утверждает данная теорема, заполните форму, и мы ответим на Ваш вопрос. Знаком «*» помечены факты, относящиеся к данному понятию, знаком «-» помечены варианты формулировки определений.

Статьи на букву ‘У’:

—>* Каждый угол имеет определённую градусную меру , большую нуля. Развёрнутый угол равен 180 o . Градусная мера угла равна сумме градусных мер углов, на которые он разбивается любым лучом, проходящим между его сторонами.

—>* От любой полупрямой в заданную полуплоскость можно отложить угол с заданной градусной мерой, меньшей 180 o , и только один.

Брокара
Пусть P — точка Брокара треугольника ABC . Угол = ABP = BCP = CAP называется углом Брокара этого треугольника.
(См. задачу 56969.)

—>* Вертикальные углы равны.

—>* Внешний угол треугольника равен сумме двух внутренних углов, не смежных с ним (см. «теорему о внешнем угле треугольника»).

—>* Сумма внешних углов (по одному при каждой вершине) выпуклого многоугольника равна 360 o .

* Угол вписанный в окружность, равен половине соответствующего центрального угла. (См. задачу 52339.)

* Вписанные углы, стороны которых проходят через точки A и B окружности, а вершины лежат по одну сторону от прямой AB , равны.

* Градусная мера угла между касательной и хордой равна половине градусной меры дуги, заключенной внутри этого угла (теорема об угле между касательной и хордой). (См. задачу 52425.)

* Если точки M и B лежат на окружности, а точка A — вне окружности и при этом градусная мера угла AMB равна половине градусной меры дуги MB , заключенной внутри этого угла, то прямая AM — касательная к данной окружности.

между окружностями
Пусть две окружности пересекаются в точке A . Углом между окружностями называют угол между касательными к окружностям в точке A . Очевидно, что если окружности пересекаются в точках A и B , то угол между касательными в точке A равен углу между касательными в точке B . Аналогично определяется угол между прямой и окружностью.

на плоскости.
Углом между пересекающимися прямыми на плоскости, называется градусная мера наименьшего из углов, образованных при пересечении этих прямых. Угол между совпадающими или параллельными прямыми считается равным нулю.

Ориентированные углы обладает следующими свойствами:

а) ( AB , BC ) = — ( BC , AB );

б) ( AB , CD ) + ( CD , EF ) = ( AB , EF );

в) точки A , B , C , D , не лежащие на одной прямой, принадлежат одной окружности тогда и только тогда, когда ( AB , BC ) = ( AD , DC ).

плоский угол
Угол разбивает плоскость на две части. Каждая из них называется плоским углом . Плоские углы с общими сторонами называются дополнительными . Если плоский угол является частью полуплоскости, то его градусной мерой называется градусная мера обычного угла с теми же сторонами. Если плоский угол содержит полуплоскость, то его градусная мера принимается равной 360 o — , где — градусная мера дополнительного плоского угла.

равные углы
Два угла называются равными , если они имеют одинаковую градусную меру.

—>* Сумма смежных углов равна 180 o .

центральный
Центральным углом в окружности называется плоский угол с вершиной в центре окружности. Если BAC — угол, вписанный в окружность с центром O , то центральный угол BOC , не содержащий точку A , называется центральным углом, соответствующим данному вписанному углу .

Проект осуществляется при поддержке и .

источники:

http://www.resolventa.ru/spr/planimetry/cangle.htm

http://problems.ru/thes.php?letter=19

Источник

Собрание уникальных книг, учебных материалов и пособий, курсов лекций и отчетов по геодезии, литологии, картированию, строительству, бурению, вулканологии и т.д.
Библиотека собрана и рассчитана на инженеров, студентов высших учебных заведений по соответствующим специальностям. Все материалы собраны из открытых источников.

Ориентирование линий. Прямая и обратная.

ГЕОДЕЗИЧЕСКИЕ ЗАДАЧИ НА ПЛОСКОСТИ

3.1. Углы ориентирования

Ориентировать линию – значит определить её направление относительно исходного направления, например, меридиана или оси абсцисс х системы плоских прямоугольных координат.

Угол, измеряемый по ходу часовой стрелки от северного направления меридиана до заданного направления, называется азимутом.

Если исходным направлением служит геодезический меридиан, то азимут называют геодезическим азимутом. Если – астрономический, то — астрономическим азимутом. Обобщением обоих понятий служит термин — географический азимут или просто — азимут.

Значения азимута лежат в пределах от 0° до 360°. На рис. 3.1, а обозначено: С – северное направление меридиана, угол А₁ – азимут направления на точку 1 и А₂ – азимут направления на точку 2.

[image]

Рис. 3.1. Углы ориентирования: а — азимуты географические; б — магнитный азимут

На местности азимут заданного направления можно определить астрономическим методом — измерив горизонтальный угол между направлением на небесное светило (Солнце, звезду) и заданным направлением. Зная азимут светила, вычисляемый с использованием астрономического ежегодника, и измеренный угол, соображают азимут заданного направления.

Угол, отсчитываемый от северного направления магнитной стрелки до заданного направления, называется магнитным азимутом.

Магнитная стрелка компаса отклоняется от направления истинного меридиана на угол d, который называется склонением магнитной стрелки (рис. 3.1, б).

Если северный конец магнитной стрелки отклоняется от меридиана к востоку, то склонение называют восточным и считают положительным, а если — к западу, то называют западным и считают отрицательным.

Азимут с магнитным азимутом связывает формула:

где А — азимут, А_м — магнитный азимут и d – склонение магнитной стрелки.

Магнитные азимуты в геодезии измеряют буссолью (рис. 3.2). Однако точность этих измерений невысока (несколько минут), так как склонение магнитной стрелки непостоянно. На территории России оно меняется от места к месту в пределах от –15° до 25°. В аномальных районах (например, в районе Курской магнитной аномалии) эти изменения так велики, что магнитной стрелкой пользоваться нельзя. Кроме того, склонение изменяется во времени, испытывая суточные, годовые и вековые изменения.

[image]

Рис. 3.2. Буссоль

Углом ориентирования, применяемым при использовании системы плоских прямоугольных координат Гаусса-Крюгера, является дирекционный угол.

Дирекционным углом называется угол между северным направлением осевого меридиана или линии ему параллельной и заданным направлением (рис. 3.3).

Угол g между северным направлением меридиана и направлением оси абсцисс х прямоугольных координат (то есть линии, параллельной осевому меридиану) называется сближением меридианов.

[image]

Рис. 3.3. Углы ориентирования: а — дирекционные углы a₁, a₂; б — азимут A и дирекционный угол a

При отклонении оси абсцисс от меридиана к востоку, сближение меридианов считают положительным, а при отклонении к западу — отрицательным. При этом справедлива формула (рис. 3.3 б)

А = a + g,

где a — дирекционный угол, g — сближение меридианов.

Приближенно сближение меридианов равно

g = Dl sinj,

где Dl = l-l₀, причем l -долгота географического данной точки и l₀— долгота осевого меридиана; j — широта точки.

На рис. 3.4 показано соотношение между азимутами и дирекционными углами в пределах одной координатной зоны. Легко заметить, что для точек, расположенных к востоку от осевого меридиана зоны, сближение меридианов положительное, а к западу – отрицательное. При этом дирекционные углы в разных точках прямой линии равны a₁= a₂= a₃. Поэтому обратный дирекционный угол в точке 3 отличается от прямого в точке 1 ровно на 180°, то есть a_1-3= a_3-1 ± 180°. Азимуты же в разных точках прямой различаются: А₁¹ А₂ ¹ А₃, что обусловлено различием сближения меридианов. Поэтому и А_1-3¹ А_3-1 ± 180°.

[image]

Рис. 3.4. Связь между азимутами и дирекционными углами: 1 – в западной половине зоны; 2 – на осевом меридиане; 3 – в восточной половине зоны; Р – полюс; 1Р, 3Р – меридианы; 2Р – осевой меридиан.

В практике вычислений находят применение также вспомогательные углы ориентирования – румбы. Румбом называют острый угол, измеряемый от ближайшего направления меридиана (северного или южного). Румбу приписывают название координатной четверти (СВ, ЮВ, ЮЗ, СЗ), в которой расположено заданное направление. Например, для a = 240°36¢ румб равен r = ЮЗ: 60°36¢.

Закрепленные

Понравившиеся

Источник

Ориентирующие углы

Углы, связанные с окружностью

Вписанные и центральные углы

Теоремы о вписанных и центральных углах

Теоремы об углах, образованных хордами, касательными и секущими

Доказательства теорем об углах, связанных с окружностью

Ориентированные углы в окружности

Закрепленные

Понравившиеся

Не пропустите также:
