Мгновенная мощность

В отличие от цепей постоянного тока, где мощность в течение определенного промежутка времени остается неизменной, в цепях переменного тока дело обстоит иначе. Так как ток и напряжение постоянно меняют своё значение, то и мощность соответственно будет меняться в каждый момент времени. Такая мощность называется мгновенной.

Мгновенной мощностью p(t) называют произведение приложенного к цепи мгновенного напряжения u(t) на мгновенное значение тока i(t) в этой цепи.

График мгновенной мощности представлен на рисунке ниже

Мощность обозначена заштрихованной областью. Знак мощности зависит от сдвига фаз между током и напряжением. В данном случае в цепи присутствуют только активные сопротивления, которые не создают сдвига фаз, поэтому мощность имеет только положительные значения.

Рассмотрим другой график

На данном графике имеются области отрицательных значений мгновенной мощности. Такой график может соответствовать цепи, в которой присутствуют конденсатор или катушка, причем положительные участки — это мощность, которая пошла в цепь и рассеялась на сопротивлении, либо запаслась в качестве энергии полей конденсаторов или катушек, а отрицательные участки это мощность, которая была возвращена обратно источнику.

Активная мощность

Чтобы понять какое количество энергии потребляет источник, целесообразнее взять среднюю мощность за период. Для этого вернемся к первому графику.

На графике мгновенной мощности выделяют прямоугольник со сторонами T и Pm/2. Часть графика, которая находится выше линии Pm/2 точно укладывается в незаштрихованную часть прямоугольника. Таким образом, с помощью линии Pm/2 мы можем определить среднюю мощность за период, которая называется активной мощностью. Активная мощность – это полезная мощность, которая идет на преобразование в другие виды энергии.

В нашем случае сдвиг фаз равен нулю, поэтому коэффициент мощности равен единице, но в случаях с реактивными элементами нужно этот момент учитывать.

Активная мощность измеряется в ваттах – Вт.

cosφ – коэффициент мощности, который показывает отношение активной мощности к полной мощности.

Реактивная мощность

Реактивная мощность – это энергия, которая периодически циркулирует между источником и приемником. Реактивная мощность возникает потому, что конденсатор и катушка способны накапливать энергию, а затем снова отдавать её в сеть. На практике от реактивной мощности зачастую стараются избавиться.

Реактивная мощность измеряется в вольт амперах реактивных – ВАр.

Полная мощность

Полная мощность — это максимальное значение активной мощности.

Полная мощность измеряется в вольт-амперах — ВА.

Для наглядного представления существует треугольник мощностей, в котором гипотенузой является полная мощность, а катетами – активная и реактивная составляющие.

Читайте также — Последовательная RL-цепь

Источник

Мощность переменного тока

Темы кодификатора ЕГЭ: переменный ток, вынужденные электромагнитные колебания.
Мощность тока через резистор
Мощность тока через конденсатор
Мощность тока через катушку
Мощность тока на произвольном участке

Автор статьи — профессиональный репетитор, автор учебных пособий для подготовки к ЕГЭ Игорь Вячеславович Яковлев

Темы кодификатора ЕГЭ: переменный ток, вынужденные электромагнитные колебания.

Переменный ток несёт энергию. Поэтому крайне важным является вопрос о мощности в цепи переменного тока.

Пусть и — мгновенные значение напряжения и силы тока на данном участке цепи. Возьмём малый интервал времени — настолько малый, что напряжение и ток не успеют за это время сколько-нибудь измениться; иными словами, величины и можно считать постоянными в течение интервала .

Пусть за время через наш участок прошёл заряд (в соответствии с правилом выбора знака для силы тока заряд считается положительным, если он переносится в положительном направлении, и отрицательным в противном случае). Электрическое поле движущихся зарядов совершило при этом работу

Мощность тока — это отношение работы электрического поля ко времени, за которое эта работа совершена:

$P= I_0 frac{displaystyle dA}{displaystyle dt vphantom{1^a}} = UI.$ (1)

Точно такую же формулу мы получили в своё время для постоянного тока. Но в данном случае мощность зависит от времени, совершая колебания вместе током и напряжением; поэтому величина (1) называется ещё мгновенной мощностью.

Из-за наличия сдвига фаз сила тока и напряжение на участке не обязаны совпадать по знаку (например, может случиться так, что напряжение положительно, а сила тока отрицательна, или наоборот). Соответственно, мощность может быть как положительной, так и отрицательной. Рассмотрим чуть подробнее оба этих случая.

1. Мощность положительна: P > 0 . Напряжение и сила тока имеют одинаковые знаки. Это означает, что направление тока совпадает с направлением электрического поля зарядов, образующих ток. В таком случае энергия участка возрастает: она поступает на данный участок из внешней цепи (например, конденсатор заряжается).

2. Мощность отрицательна: P < 0 . Напряжение и сила тока имеют разные знаки. Стало быть, ток течёт против поля движущихся зарядов, образующих этот самый ток.

Как такое может случиться? Очень просто: электрическое поле, возникающее на участке, как бы «перевешивает» поле движущихся зарядов и «продавливает» ток против этого поля. В таком случае энергия участка убывает: участок отдаёт энергию во внешнюю цепь (например, конденсатор разряжается).

Если вы не вполне поняли, о чём только что шла речь, не переживайте — дальше будут конкретные примеры, на которых вы всё и увидите.

к оглавлению ▴

Мощность тока через резистор

Пусть переменный ток протекает через резистор сопротивлением . Напряжение на резисторе, как нам известно, колеблется в фазе с током:

Поэтому для мгновенной мощности получаем:

(2)

График зависимости мощности (2) от времени представлен на рис. 1. Мы видим, что мощность всё время неотрицательна — резистор забирает энергию из цепи, но не возвращает её обратно в цепь.

Рис. 1. Мощность переменного тока через резистор

Максимальное значение P_0 нашей мощности связано с амплитудами тока и напряжения привычными формулами:

$P_0=U_0 I_0 = I_0^2 R = frac{displaystyle U_0^2}{displaystyle R vphantom{1^a}}.$

На практике, однако, интерес представляет не максимальная, а средняя мощность тока. Это и понятно. Возьмите, например, обычную лампочку, которая горит у вас дома. По ней течёт ток частотой Гц, т. е. за секунду совершается колебаний силы тока и напряжения. Ясно, что за достаточно продолжительное время на лампочке выделяется некоторая средняя мощность, значение которой находится где-то между и P_0 . Где же именно?

Посмотрите ещё раз внимательно на рис. 1. Не возникает ли у вас интуитивное ощущение, что средняя мощность соответствует «середине» нашей синусоиды и принимает поэтому значение P_0/2 ?

Это ощущение совершенно верное! Так оно и есть. Разумеется, можно дать математически строгое определение среднего значения функции (в виде некоторого интеграла) и подтвердить нашу догадку прямым вычислением, но нам это не нужно. Достаточно интуитивного понимания простого и важного факта:

среднее значение квадрата синуса (или косинуса) за период равно .

Этот факт иллюстрируется рисунком 2.

Рис. 2. Среднее значение квадрата синуса равно 1/2

Итак, для среднего значения bar{P} мощности тока на резисторе имеем:

$bar{P}= frac{displaystyle P_0}{displaystyle 2 vphantom{1^a}} = frac{displaystyle U_0 I_0}{displaystyle 2 vphantom{1^a}} = frac{displaystyle I_0^2 R}{displaystyle 2 vphantom{1^a}} = frac{displaystyle U_0^2}{displaystyle 2R vphantom{1^a}}.$ (3)

В связи с этими формулами вводятся так называемые действующие (или эффективные) значения напряжения и силы тока (на самом деле это есть не что иное, как средние квадратические значения напряжения и тока. Такое у нас уже встречалось: средняя квадратическая скорость молекул идеального газа (листок «Уравнение состояния идеального газа»):

$bar{U}= frac{displaystyle U_0}{displaystyle sqrt(2) vphantom{1^a}}, bar{I}= frac{displaystyle I_0}{displaystyle sqrt(2) vphantom{1^a}}.$ (4)

Формулы (3), записанные через действующие значения, полностью аналогичны соответствующим формулам для постоянного тока:

$bar{P}=bar{U} bar{I} = bar{I}^2 R = frac{displaystyle bar{U}^2}{displaystyle R vphantom{1^a}}.$

Поэтому если вы возьмёте лампочку, подключите её сначала к источнику постоянного напряжения , а затем к источнику переменного напряжения с таким же действующим значением , то в обоих случаях лампочка будет гореть одинаково ярко.

Действующие значения (4) чрезвычайно важны для практики. Оказывается, вольтметры и амперметры переменного тока показывают именно действующие значения (так уж они устроены). Знайте также, что пресловутые 220 вольт из розетки — это действующее значение напряжения бытовой электросети.

к оглавлению ▴

Мощность тока через конденсатор

Пусть на конденсатор подано переменное напряжение . Как мы знаем, ток через конденсатор опережает по фазе напряжение на :

$I = I_0 sin left ( omega t + frac{displaystyle pi}{displaystyle 2 vphantom{1^a}} right ) = I_0 cos omega t.$

Для мгновенной мощности получаем:

$P = UI = U_0 I_0 sin omega t cos omega t = frac{displaystyle 1}{displaystyle 2 vphantom{1^a}}U_0 I_0 sin2 omega t = P_0 sin2 omega t.$

График зависимости мгновенной мощности от времени представлен на рис. 3.

Рис. 3. Мощность переменного тока через конденсатор

Чему равно среднее значение мощности? Оно соответствует «середине» синусоиды и в данном случае равно нулю! Мы видим это сейчас как математический факт. Но интересно было бы с физической точки зрения понять, почему мощность тока через конденсатор оказывается нулевой.

Для этого давайте нарисуем графики напряжения и силы тока в конденсаторе на протяжении одного периода колебаний (рис. 4).

Рис. 4. Напряжение на конденсаторе и сила тока через него

Рассмотрим последовательно все четыре четверти периода.

1. Первая четверть, . Напряжение положительно и возрастает. Ток положителен (течёт в положительном направлении), конденсатор заряжается. По мере увеличения заряда на конденсаторе сила тока убывает.

Мгновенная мощность положительна: конденсатор накапливает энергию, поступающую из внешней цепи. Эта энергия возникает за счёт работы внешнего электрического поля, продвигающего заряды на конденсатор.

2. Вторая четверть, . Напряжение продолжает оставаться положительным, но идёт на убыль. Ток меняет направление и становится отрицательным: конденсатор разряжается против направления внешнего электрического поля.В конце второй четверти конденсатор полностью разряжен.

Мгновенная мощность отрицательна: конденсатор отдаёт энергию. Эта энергия возвращается в цепь: она идёт на совершение работы против электрического поля внешней цепи (конденсатор как бы «продавливает» заряды в направлении, противоположном тому, в котором внешнее поле «хочет» их двигать).

3. Третья четверть, . Внешнее электрическое поле меняет направление: напряжение отрицательно и возрастает по модулю. Сила тока отрицательна: идёт зарядка конденсатора в отрицательном направлении.

Ситуация полностью аналогична первой четверти, только знаки напряжения и тока — противоположные. Мощность положительна: конденсатор вновь накапливает энергию.

4. Четвёртая четверть, . Напряжение отрицательно и убывает по модулю. Конденсатор разряжается против внешнего поля: сила тока положительна.

Мощность отрицательна: конденсатор возвращает энергию в цепь. Ситуация аналогична второй четверти — опять-таки с заменой заменой знаков тока и напряжения на противоположные.

Мы видим, что энергия, забранная конденсатором из внешней цепи в ходе первой четверти периода колебаний, полностью возвращается в цепь в ходе второй четверти. Затем этот процесс повторяется вновь и вновь. Вот почему средняя мощность, потребляемая конденсатором, оказывается нулевой.

к оглавлению ▴

Мощность тока через катушку

Пусть на катушку подано переменное напряжение . Ток через катушку отстаёт по фазе от напряжения на pi/2 :

$I = I_0 sin left ( omega t - frac{displaystyle pi}{displaystyle 2 vphantom{1^a}} right ) = -I_0 cos omega t.$

Для мгновенной мощности получаем:

$P = UI = -U_0 I_0 sin omega t cos omega t = -frac{displaystyle 1}{displaystyle 2 vphantom{1^a}}U_0 I_0 sin2 omega t = -P_0 sin2 omega t.$

Снова средняя мощность оказывается равной нулю. Причины этого, в общем-то, те же, что и в случае с конденсатором. Рассмотрим графики напряжения и силы тока через катушку за период (рис. 5).

Рис. 5. Напряжение на катушке и сила тока через неё

Мы видим, что в течение второй и четвёртой четвертей периода энергия поступает в катушку из внешней цепи. В самом деле, напряжение и сила тока имеют одинаковые знаки, сила тока возрастает по модулю; для создания тока внешнее электрическое поле совершает работу против вихревого электрического поля, и эта работа идёт на увеличение энергии магнитного поля катушки.

В первой и третьей четвертях периода напряжение и сила тока имеют разные знаки: катушка возвращает энергию в цепь. Вихревое электрическое поле, поддерживающее убывающий ток, двигает заряды против внешнего электрического поля и совершает тем самым положительную работу. А за счёт чего совершается эта работа? За счёт энергии, накопленной ранее в катушке.

Таким образом, энергия, запасаемая в катушке за одну четверть периода, полностью возвращается в цепь в ходе следующей четверти. Поэтому средняя мощность, потребляемая катушкой, оказывается равной нулю.

к оглавлению ▴

Мощность тока на произвольном участке

Теперь рассмотрим самый общий случай. Пусть имеется произвольный участок цепи — он может содержать резисторы, конденсаторы, катушки…На этот участок подано переменное напряжение .

Как мы знаем из предыдущего листка «Переменный ток. 2», между напряжением и силой тока на данном участке имеется некоторый сдвиг фаз alpha . Мы записывали это так:

Тогда для мгновенной мощности имеем:

(5)

Теперь нам хотелось бы определить, чему равна средняя мощность. Для этого мы преобразуем выражение (5), используя формулу:

$sin x sin y = frac{displaystyle 1}{displaystyle 2 vphantom{1^a}} (cos (x-y) - cos (x+y)).$

В результате получим:

$P = U_0 I_0 frac{displaystyle 1}{displaystyle 2 vphantom{1^a}} ( cos alpha - cos (2 omega t - alpha)).$ (6)

Но среднее значение величины равно нулю! Поэтому средняя мощность оказывается равной:

$bar{P} = U_0 I_0 frac{displaystyle 1}{displaystyle 2 vphantom{1^a}} cos alpha.$ (7)

Данную формулу можно записать с помощью действующих значений (4) напряжения и силы тока:

Формула (7) охватывает все три рассмотренные выше ситуации. В случае резистора имеем , и мы приходим к формуле (3). Для конденсатора и катушки , и средняя мощность равна нулю.

Кроме того, формула (7) даёт представление о весьма общей проблеме, связанной с передачей электроэнергии. Чрезвычайно важно, чтобы у потребителя был как можно ближе к единице. Иначе потребитель начнёт возвращать значительную часть энергии назад в сеть (что ему совсем невыгодно), и к тому же возвращаемая энергия будет безвозвратно расходоваться на нагревание проводов и других элементов цепи.

С этой проблемой приходится сталкиваться разработчикам электрических схем, содержащих электродвигатели. Обмотки электродвигателей обладают большими индуктивностями, и возникает ситуация, близкая к «чистой» катушке. Чтобы избежать бесполезного циркулирования энергии по сети, в цепь включают дополнительные элементы, сдвигающие фазу — например, так называемые компенсирующие конденсаторы.

Спасибо за то, что пользуйтесь нашими статьями.
Информация на странице «Мощность переменного тока» подготовлена нашими редакторами специально, чтобы помочь вам в освоении предмета и подготовке к ЕГЭ и ОГЭ.
Чтобы успешно сдать нужные и поступить в ВУЗ или техникум нужно использовать все инструменты: учеба, контрольные, олимпиады, онлайн-лекции, видеоуроки, сборники заданий.
Также вы можете воспользоваться другими материалами из разделов нашего сайта.

Публикация обновлена:
08.05.2023

Источник

Мгновенная мощность

Это
функция времени которая равна произведения
МН на МТ, p
= ui.

Энергетические
процессы в цепях переменного тока
являются функциями времени. Рассмотрим
мощности отдельных участков цепи с
последовательным соединением R, L, C (рис.
2.15), для чего допустим, что к ней приложено
напряжение
и
протекает ток
.

Мощность
в активном сопротивлении

Учитывая
RI = U_R,
а также равенство U_R =
Ucosφ, полученное из треугольника
напряжений, будем иметь

Рис.
2.15. Схема последовательной цепи

Из
этого выражения видно:

1)
мгновенная мощность в активном
сопротивлении всегда положительна
(т.е. всегда потребляется);

2)
мгновенная мощность колеблется с двойной
частотой около своего среднего значения,
равного U I cos φ.

Кривая
изменения мощности на активном
сопротивлении показана на рис. 2.16.

Рис.
2.16. Мгновенная мощность на активном
сопротивлении

Мощность
в индуктивности

Но
,
следовательно,
.
Кривые тока и мощности показаны на рис.
2.17.

Из
полученного выражения видно, что
мгновенная мощность в индуктивности
колеблется с двойной частотой около
своего нулевого значения. Следовательно,
каждые четверть периода энергия поступает
в магнитное поле катушки, чтобы в
последующие четверть периода вернуться
полностью в источник питания, т.е.
идеальная катушка индуктивности энергии
не потребляет.

Рис.
2.17. Кривые тока и мощности на индуктивности

Мощность
в емкости

Кривые
тока и мощности показаны на рис. 2.18.

Рис.
2.18. Кривые тока и мощности на емкости

Эти
выражения показывают, что в конденсаторе
емкостью С энергия не потребляется. Так
же, как и в индуктивности, она колеблется
около нулевого значения с двойной
частотой, поступая от источника и
возвращаясь к нему. Следует отметить,
что мощности в индуктивности и в емкости
колеблются в противофазе. Это говорит
о том, что магнитное и электрическое
поле способны обмениваться запасами
энергии друг с другом.

В
соответствии с этим суммарная мгновенная
мощность, накапливаемая в индуктивности
и емкости, будет равна

Этой
мощностью, называемой мгновенной
реактивной мощностью, реактивные
элементы обмениваются не между собой,
а с источником питания.

При
,
т.е. в режиме резонанса напряжений, эта
реактивная мощность равна нулю и катушка
и конденсатор обмениваются энергией
только между собой, на получая ничего
от источника и не возвращая в него.

Определим
мгновенную полную мощность.

Если
к участку цепи приложено напряжение u
= U_m×sin(ω×t
+ φ) и по нему протекает ток i = I_m×sin
ω×t, то мгновенная мощность, поступающая
в цепь, будет равна

.
(2.34)

Она
состоит из двух слагающих: постоянной
величины
,
равной постоянной составляющей мгновенной
мощности активного сопротивления, и
гармонической, имеющей двойную частоту.

Средняя
мощность

Эта
мощность выделяется в приемниках
электрической энергии. Множитель cos φ
носит наименование коэффициента
мощности.

;

Согласно
(2.34) мгновенная мощность колеблется с
двойной частотой 2ω относительно средней
мощности P = U I cos φ.

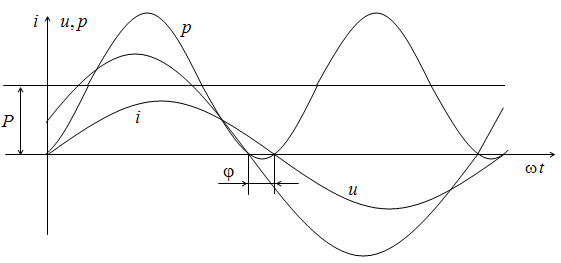

На
рис. 2.19 показаны кривые изменения во
времени тока, напряжения и мощности
цепи.

Когда
ток и напряжение имеют одинаковый знак,
мгновенная мощность положительна, и
энергия поступает от источника к
приемнику, где преобразуется в тепло
(на активном сопротивлении) и запасается
в магнитном поле катушки индуктивности
или в электрическом поле конденсатора.
Когда ток и напряжение имеют разные
знаки, мгновенная мощность отрицательна,
и энергия возвращается от приемника к
источнику.

На
практике пользуются понятиями активной,
реактивной и полной мощности.

Рис.
2.19. Кривые изменения тока, напряжения
и мощности

Под
активной мощностью понимают среднее
значение полной мгновенной мощности
за период

P
= U I cos φ.

Активная
мощность никогда не бывает отрицательной,
так как ею характеризуется потребление
энергии цепью. Единицей измерения
активной мощности принят ватт (Вт).

Реактивная
мощность (Q) характеризует ту часть
энергии, которой цепь обменивается с
источником без потребления. Ее величина
определяется амплитудным значением
мгновенной реактивной мощности, выражение
которой было ранее получено в виде U I
sinφ sin 2ωt. Следовательно,

Q
= U I sin φ.

Реактивную
мощность принято измерять в вольт-амперах
реактивных (ВАр). Она положительна при
отстающем токе (когда φ > 0) и отрицательна
при опережающем (когда φ < 0).

Полезная
работа, совершаемая элементами цепи,
характеризуется активной мощностью P.
Однако эта мощность зависит от угла
сдвига фаз φ, значение которого может
меняться в зависимости от режима работы
цепи. Следовательно, активная мощность
не может быть той расчетной величиной,
на которую можно приводить расчет
электрических машин, аппаратов и других
устройств. Поэтому их характеризуют
полной мощностью

S
= U×I,

являющейся
произведением действующих значений
тока и напряжения. Полная мощность равна
наибольшему значению активной мощности,
которую можно получить при заданных
токе и напряжении. Единицей измерения
полной мощности принят вольт-ампер
(ВА).

Активная,
реактивная и полная мощности связаны
между собой соотношениями прямоугольного
треугольника, называемого треугольником
мощностей (рис. 2.20):

;

Рис.
2.20. Треугольник мощностей

Необходимо
обратить внимание на особенности в
понимании активной, реактивной и полной
мощностей.

Активная
мощность определяет ту работу, которая
в среднем совершается (передается) в
электрической цепи. Полная и реактивная
мощности не определяют ни совершаемой
работы, ни передаваемой энергии. Полная
мощность, часто называемая кажущейся,
является пределом, которого следует
добиваться в целях повышения КПД.
Реактивная мощность является условной
величиной, характеризующей энергию
электрических и магнитных полей,
имеющихся в цепи.

Соседние файлы в предмете [НЕСОРТИРОВАННОЕ]

#
#
#
#
#
#
#
#
#
#
10.02.201516.21 Mб129Черепахин ТКМ Обработка резанием М 2008.pdf
#
10.02.2015101.4 Кб21Чертеж сборочной единицы.pdf

Источник

Содержание

1 Как найти реактивную мощность?
2 Как найти полную мощность цепи?
3 Как узнать коэффициент мощности?
4 Как вычислить мгновенную мощность переменного тока?
5 Как измерить реактивную мощность?
6 Как найти полезную мощность?
7 Как определить полную мощность трехфазной цепи?
8 Как найти полную мощность трансформатора?
9 Какие бывают мощности?
10 Как определяется коэффициент мощности cos φ?
11 Как определить коэффициент мощности трансформатора?
12 Как повысить коэффициент мощности цепи?
13 Как определить мгновенную мощность?
14 Чему равна мгновенная мощность?

Как найти реактивную мощность?

Определение

P=U*I.
P=I2*R.
P=U2/R. По этой же формуле определяется полная мощность в цепи переменного тока. …
P=S*cosФ Здесь мы видим, новую величину cosФ. …
cosФ=P/S. В свою очередь реактивная мощность рассчитывается по формуле:
Q = U*I*sinФ Для закрепления информации, ознакомьтесь с видео лекцией:

Как найти полную мощность цепи?

Полная мощность (S)

Произведение действующего значения напряжения на действующее значение тока в цепи переменного тока называется полной мощностью. Она является произведением значений напряжения и тока без учёта фазового угла. Единицей измерения полной мощности (S) является ВА, 1 ВА = 1 В х 1 А.

Как узнать коэффициент мощности?

Определение коэффициента мощности

PF = P (кВт)/S (кВА), где: P = активная мощность; S = полная мощность. Коэффициент мощности нагрузки, которая может являться электроприемником (ЭП) или совокупностью таких ЭП (например, вся система), задается отношением P/S, т.

Как вычислить мгновенную мощность переменного тока?

p= ui. Таким образом, мгновенная мощность переменного тока может быть представлена в виде суммы постоянной величины и синусоидальной величины изменяющейся с двойной (по сравнению с током и напряжением) частотой. Это основная формула средней мощности переменного тока.

Как измерить реактивную мощность?

Измерение реактивной мощности осуществляется с помощью специального прибора варметра, также можно определить косвенным методом с помощью ряда приборов вольтметра, амперметра, фазометра. Единица измерения реактивной мощности — вольт-ампер реактивный (вар)..

Как найти полезную мощность?

I=UI+I2r=Pp+P0(8), где Pp=UI=I2R=U2R(9) — полезная мощность; P0=I2r — мощность потерь.

Как определить полную мощность трехфазной цепи?

Мощность трехфазного тока равна тройной мощности одной фазы. При соединении в звезду PY=3·Uф·Iф·cosфи =3·Uф·I·cosфи. При соединении в треугольник P=3·Uф·Iф·cosфи=3·U·Iф·cosфи. На практике применяется формула, в которой ток и напряжение обозначают линейные величины и для соединения в звезду и в треугольник.

Как найти полную мощность трансформатора?

Все составляющие связаны соотношением: S2=P2+Q2. Единица измерения – ВА (вольт-ампер).

Какие бывают мощности?

Во всех справочниках по электротехнике различаются четыре вида мощности: мгновенная, активная, реактивная и полная.

Как определяется коэффициент мощности cos φ?

Математически cos φ определяется как отношение активной мощности к полной или равен отношению косинуса этих величин (отсюда и название параметра). … Геометрически коэффициент мощности можно изобразить, как косинус угла на векторной диаграмме между током, напряжением между током, напряжением.

Как определить коэффициент мощности трансформатора?

Как рассчитать коэффициент мощности трансформатора: формулы и математические расчёты Определить его возможно по простой формуле: делятся усредненные значения модульных активных (ВТ) и полных (ВА). При этом активная вычисляется как умноженные параметры напряжения и силы тока, умноженные на косинус фи.

Как повысить коэффициент мощности цепи?

Увеличения коэффициента мощности (уменьшения угла φ — сдвига фаз тока и напряжения) можно добиться следующими способами:

заменой мало загруженных двигателей двигателями меньшей мощности,
понижением напряжения
выключением двигателей и трансформаторов, работающих на холостом ходу,

Как определить мгновенную мощность?

Мгновенная мощность — это мощность силы в данный момент времени. Nm=limΔt→0AΔt=A′. Любой двигатель или механизм предназначены для выполнения определенной механической работы, которую называют полезной работой Ap.

Чему равна мгновенная мощность?

Мгновенной мощностью p(t) называют произведение приложенного к цепи мгновенного напряжения u(t) на мгновенное значение тока i(t) в этой цепи. Мощность обозначена заштрихованной областью. Знак мощности зависит от сдвига фаз между током и напряжением.

Источник

Исследуем и рассчитываем мощность в цепи переменного тока

Содержание

1 Виды тока
2 Зачем нужно знать мощность электрооборудования
3 Виды мощности
4 Как измерить косинус «фи»
5 Как узнать мощность
6 Видео по теме

В процессе эксплуатации электрооборудования важную роль играет соответствие требуемой мощности и возможностей сети электропитания. Чтобы выполнить предварительные расчёты, необходимо понимать, какова природа электрической мощности и чем определяется её величина.

Виды тока

Техника может работать с использованием постоянного или переменного электрического тока. В первом случае сила тока на протяжении эксплуатации не меняется. Во втором она периодически меняется по абсолютной величине и знаку.

Наиболее часто переменный ток изменяется по синусоидальному закону, однако в некоторых случаях импульсы могут иметь другую, например, прямоугольную форму. В бытовых и производственных условиях часто для питания электроприборов требуется наличие однофазного или трехфазного переменного тока.

На представленном выше графике сила тока для активной мощности обозначена красным цветом. Для реактивной использованы обозначения с индексами L и C. На этом графике показан сдвиг фаз. Здесь видно, что ёмкостный ток отстаёт, а индуктивный опережает активный. При проведении расчетов для выбора автотрансформатора или других электроприборов важно правильно учитывать имеющиеся смещения.

Зачем нужно знать мощность электрооборудования

Каждый подключенный электроприбор для обеспечения своей работы будет потреблять часть мощности электросети. Если их работает одновременно несколько, то мощности складываются. Важно при расчете потребляемой электроэнергии учитывать:

Мощность в цепи переменного тока или постоянного, которая обеспечивается поставщиком.
Параметры защитных приборов, с помощью которых осуществляется регулирование рабочих характеристик оборудования.
Конструкцию системы проводов и удлинителей.
Наличие автотрансформатора или аналогичных устройств.

Если подаваемая мощность недостаточна, это способствует появлению перебоев в поставке электроэнергии. Защитные приборы должны быть настроены таким образом, чтобы при возникновении аварийной ситуации прерывать поступление электричества. Для этого в них должны быть заложены данные о том, какая величина мощности в цепях переменного или постоянного тока считается нормальной, а какая свидетельствует о возникновении проблемной ситуации.

Провода, удлинители и другие элементы электропроводки рассчитаны на определённые предельные значения. При их превышении они будут плавиться или перегорать. Перед подключением автотрансформатора или других электроприборов нужно предварительно узнать, соответствует ли требуемая им мощность имеющимся возможностям электросети.

Виды мощности

Полная мощность на участке цепи определяется как работа, выполняемая в течение единицы времени. Её также можно рассматривать как отношение используемой энергии к продолжительности интервала времени, на протяжении которого это происходит.

При работе электрического прибора часть мощность частично тратится на получение полезного эффекта. Такую мощность называют активной. Электрическая энергия при этом превращается в другой вид. Например, речь может идти о том, что она выделится в виде света или тепла.

Переменный ток при наличии в схеме ёмкости и индуктивности создаёт реактивную мощность. Она не расходуется, а преобразуется из одной формы в другую. Реактивная мощность, выделяемая в конкретной цепи переменного тока, считается паразитной. Если ее величина незначительная, то вся используемая энергия является активной.

Реактивная и активная мощности — это составляющие полной электрической мощности. Сложение осуществляется по векторным правилам. Чтобы рассчитать полную мощность, следует применить теорему Пифагора.

На приведённом рисунке длина гипотенузы выражает полную мощность, горизонтально расположенный катет — активную составляющую, а вертикально — реактивную. Как известно, квадрат гипотенузы — это сумма квадратов катетов.

В приведённой формуле используются следующие обозначения:

С левой стороны знака равенства указана полная мощность.
В качестве P рассматривается активная мощность.
С помощью Q обозначена реактивная мощность.

Соотношение активной и реактивной мощности выражается через косинус угла «фи». Этот угол представляет собой фазовый сдвиг между электротоком и электронапряжением. Чтобы оценить реальную мощность работы оборудования, косинус «фи» часто указывают в технической документации электроприбора, как коэффициент мощности. Он полезен для определения особенностей использования автотрансформатора или других приборов.

Единицей измерения активной мощности является ватт. Для реактивной применяется вольт-ампер реактивный (вар). Полная мощность измеряется вольт-амперами.

Используется еще и такое понятие, как мгновенная мощность, которая постоянно меняется. Например, она может иметь нулевое значение в тех точках, где сила электротока также равняется нулю. На практике мгновенная мощность используется редко, но применяется её среднее значение за период.

Как измерить косинус «фи»

Обычно эта информация содержится в технической документации прибора. Если она не указана, то ее измеряют с помощью специального прибора — фазометра.

Чем больше рассматриваемая величина, тем выше будет эффективность электрооборудования. Если косинус небольшой, то выгодно улучшить ситуацию, используя компенсацию реактивной мощности переменного тока. Чтобы понять принцип работы, следует вспомнить, что реактивная мощность возникает из-за наличия ёмкости и индуктивности в электроцепи.

Для компенсации используют регулируемый узел, действующий противоположно реактивной составляющей электромощности. Например, регулировка может осуществляться при помощи дросселя с высокой индуктивностью. Его подключают последовательно с нагрузкой.

Как узнать мощность

Один из наиболее простых способов — измерение мощности с помощью ваттметра. Существуют различные виды таких устройств. Поскольку в быту не требуется особенно высокой точности, можно использовать довольно простые приборы.

Также можно провести вычисления, измерив напряжение, силу тока и сопротивление. Расчёт мощности осуществляется с помощью двух из этих трёх величин.

При использовании постоянного тока определение активной мощности выполняется с помощью следующего выражения:

Если нужно определить мощность однофазного переменного тока, используется формула:

Если ток трёхфазный, тогда мощность можно рассчитать по формуле:

Указанная выше формула мощности применяется при симметричном трёхфазном распределении. Если оно является асимметричным, тогда для каждой фазы мощность переменного тока вычисляется отдельно, а затем найденные значения складываются. Средняя мощность для переменного тока определяется интегральным исчислением.

Для определения реактивной мощности используют формулу:

Знание электрической мощности не только полезно само по себе, но оно помогает вычислить различные характеристики используемого электрооборудования. Обычно значение мощности и косинуса «фи» можно получить из технической документации. Например, зная напряжение, можно вычислить силу электрического тока, чтобы учесть её при подключении и обеспечении безопасности использования оборудования.

На представленной выше схеме во внутреннем круге указаны величины, которые требуется определить. Вдоль окружности приведены формулы, которыми следует воспользоваться для вычисления.

Сказанное можно пояснить на следующем примере. Допустим, нужно определиться с мощностью. В этом случае следует обратить внимание на левый нижний сектор чертежа. Зная две из трёх величин, через которые выражается мощность (напряжение, силу тока и сопротивление), можно подобрать подходящую формулу для вычисления.

Если требуется найти, чему равна сила тока, то это выполняется аналогичным образом. Разница состоит в том, что теперь следует работать с правым верхним сектором. Здесь потребуется знать две из следующих трёх величин: мощность, сопротивление и напряжение. Нужно подобрать подходящую формулу и выполнить соответствующие вычисления.

Видео по теме

Источник

Мгновенная мощность

Активная мощность

Реактивная мощность

Полная мощность

Мощность переменного тока

Темы кодификатора ЕГЭ: переменный ток, вынужденные электромагнитные колебания.

Мощность тока через резистор

Мощность тока через конденсатор

Мощность тока через катушку

Мощность тока на произвольном участке

Мгновенная мощность

Как найти реактивную мощность?

Как найти полную мощность цепи?

Как узнать коэффициент мощности?

Как вычислить мгновенную мощность переменного тока?

Как измерить реактивную мощность?

Как найти полезную мощность?

Как определить полную мощность трехфазной цепи?

Как найти полную мощность трансформатора?

Какие бывают мощности?

Как определяется коэффициент мощности cos φ?

Как определить коэффициент мощности трансформатора?

Как повысить коэффициент мощности цепи?

Как определить мгновенную мощность?

Чему равна мгновенная мощность?

Исследуем и рассчитываем мощность в цепи переменного тока

Виды тока

Зачем нужно знать мощность электрооборудования

Виды мощности

Как измерить косинус «фи»

Как узнать мощность

Видео по теме

Не пропустите также:
