Всем привет!
Краткий мануал для тех, кто в танке и не знает… Метки и моменты затяжки болтов.
Сначала читаем книжки, потом делаем. В конце да способа, один от немцем второй по русски.
16 роликов по меткам
Полный размер
я для простоты их помечаю маркером 1 и 16 для наглядности.
Полный размер
правильное положение меток уже на месте с ГНЦ, метка на впускном распредвале смещена от выпускного распредвала.
Полный размер
сначало прикручиваем ГНЦ, потом сёдла 2 и 4 крест на крест, потом седла возле шестернь распредвалов(1), 3 и 5, и седло сальников распредвалов(6). Момент затяжки болтов 10Hm = 1,1кг

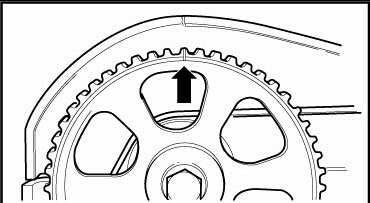

метка шестерни распредвала

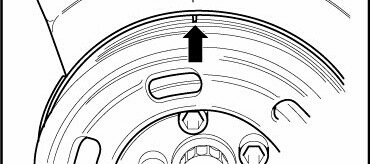

метка шкива коленвала верхняя мертвая точка в первом цилиндре. Счёт цилидров идёт от ремня ГРМ.
Полный размер

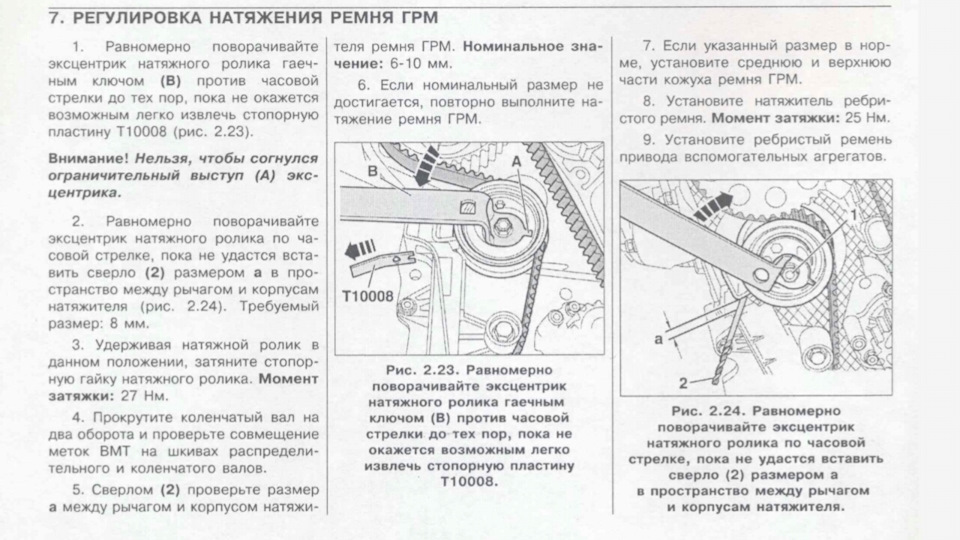

вот так рекомендуют немцы делать.
Полный размер

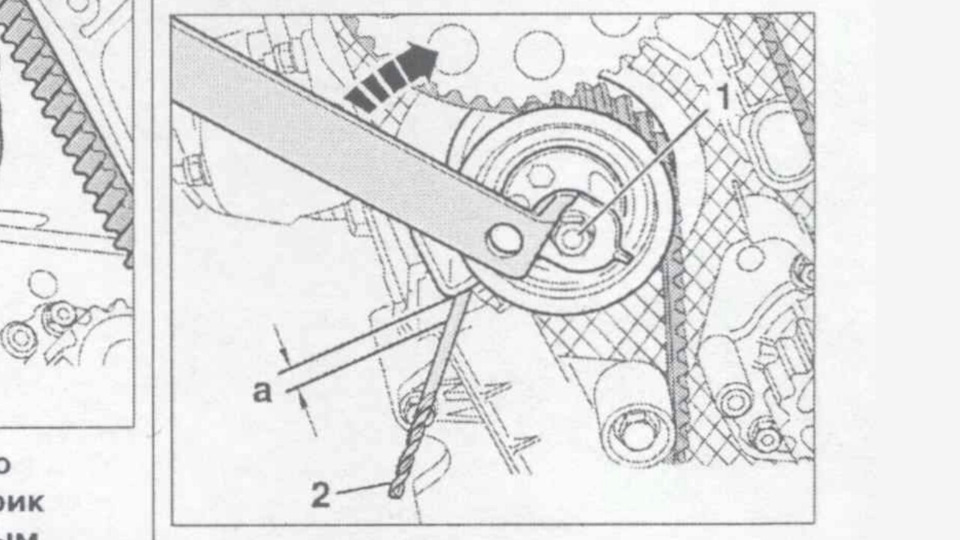

я же просто вставляют сверло на 8мм натягиваю (допустимый зазор
З.Ы. ВНИМАНИЕ! При установке гидро компенсаторов и распредвалов рабочие поверхности необходимо смачивать чистым моторным маслом, тогда они садятся ровно и без перекосов и очень легко.
З.З.Ы. ПРИНОШУ ИЗВЕНЕНИЯ, В ПРЕДЫДУЩИЙ РАЗ УКАЗАЛ ПОРЯДОК СЕДЕЛ В ОБРАТНОМ НАПРАВЛЕНИИ, ВСЕ ИСПРАВИЛ.
Добро пожаловать!
Знаете ли Вы, что такое фазы газораспределения? В статье мы познакомимся с понятием и попытаемся объяснить и показать наглядно правильную установку фаз по меткам.
Примечание!
Вам понадобятся следующие инструменты: отвёртка, три гаечных ключа «на 8» «на 10» и «на 13», специальный ключом для проворачивания шкива коленвала (в отсутствие такового используйте головку «на 36»).
Краткое содержание:
- Установка фаз газораспределения по меткам
- Дополнительный видео-ролик
Что такое фазы газораспределения?
Момент, когда поршень в двигателе движется вверх и вниз по определённому заданному интервалу и есть та самая фаза. В случае случае поршень сбивается с интервала и получается неровная работа двигателя.
Когда устанавливать фазы по меткам?
При неравномерной работе двигателя автомобиля, а именно:
- у автомобиля уменьшается мощность;
- у двигателя повышается расход топлива;
- автомобильный движок начинает работать с перебоями, глохнет на холостом ходу;
- скачут холостые обороты двигателя.
Снятие
1) Снимите корпус воздушного фильтра. (подробнее читайте в статье: «Замена корпуса воздухофильтра»)
2) Затем накройте горловину карбюратора чистой тряпкой, во избежание попадания грязи во время работы.
3) Теперь снимите со штуцера, расположенном на карбюраторе, шланг отвода картерных газов.
4) После ослабьте винт крепления троса заслонки воздуха.
5) Следом ослабьте болт крепления оболочки троса воздушной заслонки.
6) После откручивания обоих болтов, отсоедините трос от карбюратора, потянув рукой.
7) Затем отверните крепёжные болты поверхности головки блока.
Отвёрткой подденьте и снимите стопорную шайбу крепления промежуточного рычага.
9) Следом снимите промежуточный рычаг.
10) Аккуратно снимите крышку с головки блока.
Примечание!
Если на крышке или на самой головке осталась прокладка, снимите её и замените на новую. Изношенная прокладка в будущем дает течь масла!
11) Прокрутите гайку шкива коленчатого вала с помощью специального ключа, пока метка звездочки распределительного вала не совпадет с меткой на корпусе как показано на фото ниже (подробнее процесс описан в статье: «Установка поршня в положение ВМТ» — здесь вы найдёте три способа проворачивания коленвала).
Примечание!
Метка звездочки коленчатого вала должна совпасть с длинной меткой на крышке распредвала!
Важно! Если у вас получилась такая ситуация:одна из меток совпала, а другая нет, тогда проделайте операцию, указанную ниже:
1. Сперва разогните лепесток стопорной шайбы болта, который крепит звездочку распредвала.
2. Включите первую передачу и открутите болт крепления звездочки распределительного вала.
3. Снимите звездочку вместе с цепью и удерживайте в руках.
4. Снимите цепь со звездочки и измените ее положение в нужную вам сторону, добившись совпадения обеих меток, как это показано в пункте «11».
карбюратор
Установка
Примечание!
Подробно процесс установки деталей по местам продемонстрирован в видеоролике внизу статьи. Однако, рекомендуем сначала прочитать.
1) Наденьте звездочку вала распределительного вместе с цепью на место.
2) Рукой натяните ведущую ветвь цепи так, чтобы она не болталась. Если вы не знаете, где находится эта ветвь, смотрите пункт «2» в статье: «Проверка натяжения цепи».
3) Затяните крепёжный болт звездочки распредвала и установите оставшиеся шайбы.
Примечание!
Полностью болт закручивать не надо!
4) Проверните коленчатый вал на два оборота и снова проверьте положение меток.
5) Метки совпадают? — Затяните до конца болт крепления звездочки.
6) Метки не совпадают? — Проделайте повторную установку по меткам фаз.
7) Установите все оставшиеся детали в обратном снятию порядке.
Примечание!
Не стесняйтесь, задавайте вопросы в комментариях. В ближайшее время сотрудники обязательно на них ответят!
Дополнительный видеоролик
Подробную информацию о процессе установки и регулировке фаз вы можете почерпнуть из ролика ниже:
Видео
Вам также может понравиться
Как правильно выставить метки ГРМ коленвала и распредвала
Газораспределительный механизм – это один из важнейших узлов автомобиля. Средний промежуток замены ремня составляет 50-60 тысяч километров. При его замене необходимо правильно произвести установку меток ГРМ. Все нюансы и особенности процесса описаны в этой статье. И помните: неправильно выставленные метки приведут к сбою в работе Вашей машины и дорогостоящему ремонту.
Содержание
- 1 Для чего необходимо правильно выставить метки
- 2 Инструменты, которые необходимы для работы
- 3 Выставление меток
- 4 Замена ремня ГРМ без меток
- 5 Последствия неправильного выставления меток
- 6 Как понять, что метки сбиты, симптомы
Для чего необходимо правильно выставить метки
Для правильной работы газораспределительного механизма автомобиля необходимо, чтобы закрытие и открытие клапанов происходило в строго определённой последовательности. Малейшая неточность работы распредвала и коленвала приводит к тому, что процесс газообмена в цилиндрах нарушается, и двигатель перестаёт работать в правильном режиме.
Ремень ГРМ – это резинотехническая деталь, которая в процессе эксплуатации может изнашиваться, растрескиваться, рваться и т. д. Поэтому необходимо производить своевременную замену элемента.
В процессе установки нового следует правильно выставить метки. Это необходимо для того, чтобы с первых секунд запуска двигатель работал корректно. При неправильной установке могут возникнуть серьёзные проблемы, вплоть до поломки двигателя.
Инструменты, которые необходимы для работы
Установка меток – непростой процесс и при неправильном подходе Вы рискуете потратить много времени на установку детали. И это не самое страшное. Бывают случаи, когда нерадивые водители ломали двигатель и другие механизмы авто.
Прежде всего, запаситесь необходимым инструментом:
- Торцевая головка.
- Домкрат, чтобы приподнять автомобиль.
- Ключи № 17 или 19 – зависит от того какой у вас автомобиль.
Совет: лучше чтобы у вас были все диаметры ключей начиная с №10.
Большая отвёртка с плоским наконечником.
Выставление меток
До начала работ необходимо понимать, что важно, чтобы во время процесса по замене ремня ГРМ заранее выставленные риски не сбились. В противном случае Вам придётся углубиться в настройки и потратить не один час на установку детали.
В процессе установки ГРМ ремня важно выставить поршни таким образом, чтобы в первом цилиндре поршень находился в самой верхней точке первого цилиндра. В этом положении поршень находится в максимальном удалении от коленчатого вала. Именно в таком положении находится двигатель при правильно выставленных метках. В этом положении и надо менять ремень ГРМ.
Количество меток, а также их расположение может отличаться в зависимости от Вашего типа двигателя.
Можно выделить следующие метки:
- Метка на маховике.
- Метка на шкиве.
- Метка распредвала (две на 16 клапанном двигателе).
Все они должны совпадать перед заменой ремня грм. Для того чтобы выставить правильное положение проверните коленчатый вал за болт крепления к нему шкива. Обращаем внимание: прокручивать за шкив распредвала запрещено.
После того как Вы выставили ВМТ замените ремень, затяните натяжитель.
В конце работ по установке ремня прокрутите коленвал несколько оборотов, проверьте не сбились ли риски. При необходимости повторите регулировку.
Замена ремня ГРМ без меток
В некоторых случаях необходимо произвести установку ремня при отсутствии меток.
Для этого потребуются:
- Штангенциркуль.
- Отвёртка
Первым делом снимите защитную крышку ремня, выкрутите свечи.
Рассмотрим подробно процесс замены ремня без меток на 8-ми клапанном двигателе.
- Необходимо выставить распределительный вал в перекрытие, например, удобно выбрать второй цилиндр. Для этого вам потребуется штангенциркуль и отвёртка. Медленно крутите по часовой стрелке распредвал и смотрите положение перекрытия. Для этого воспользуйтесь штангеном. Поставьте его на компенсаторы и вращайте распредвал до той точки, когда компенсаторы будут на одинаковой высоте. То есть положение у штангена должно быть прямое, а не скошенное.
- После определения перекрытия необходимо выставить ВМТ (верхнюю мёртвую точку) второго цилиндра. Вставляем отвёртку в свечной канал. Медленно вращаем двигатель, только по ходу движения двигателя, чтобы поршень поднимался вверх. В определённый момент вы почувствуете, что маховик стал легко вращаться. После этого необходимо рукой почувствовать нижнюю и верхнюю точку и выставить верхнюю.
- После настроек оденьте новый ремень, чтобы он совпал возможно потребуется немного провернуть его. А также натяните его.
- Следущая стадия — проверка установки ремня. Вращайте маховик, ищите на нём риску. Устанавливайте её в верхнее положение и проверяйте метки на распредвале. В случае если настройка произведена неточно, риски будут уезжать.
На 16-клапанном моторе (2 распредвала) установка выполняется по тому уже принципу.
Последствия неправильного выставления меток
Если метки ГРМ были выставлены неправильно, могут возникнуть тяжёлые последствия для автомобиля.
Наиболее распространённые случаи:
- Из-за сбитых фаз ГРМ клапаны могут деформироваться при работе двигателя, причём повреждения будут накапливаться.
- Произойдёт деформация клапанов – загиб. Хотя в 8-клапанном двигателе такого не произойдёт.
- Из-за деформации клапанов, головка цилиндра может быть повреждена. И как следствие выйдут из строя направляющие втулки, и на главных силовых элементах возможно появление трещин.
- Поршневой механизм может перегореть из-за неправильного расположения меток ГРМ.
- На свечах появится масляной остаток. Плюс ухудшается зажигательный момент топливной смеси.
- А также возникают другие неприятные последствия.
Как понять, что метки сбиты, симптомы
После замены ремня может возникнуть ситуация, что установка меток произошла неправильно. Как это определить рассказано ниже.
- Пропадает тяга, приёмистость.
- Автомобиль начинает медленнее разгоняться.
- Двигатель перегревается.
В завершении статьи хотим отметить, что правильно выставить меткам ГРМ сможет не каждый автовладелец. Необходимо владеть информацией о работе двигателя и его конструктивных особенностях. Если вы не хотите потратить ни один час на наладку работы механизмов, рекомендуем обратиться к специалистам.
Оценка статьи:
Загрузка…
Привет! Сегодня поговорим на тему как выставлять метки на двигателе змз 406 и модификациях. В каких случаях нужны метки? На двигателе семейства змз установлены гидрокомпенсаторы и катушки зажигания, значит настройку клапанов и зажигания производить не нужно и в этом случае метки грм змз нам не нужны, остается только одно, это система грм и в этом случае мы меняем весь комплект, либо только звезды распредвала, рекомендую установить разрезные звезды, удобнее и легче выставлять фазы. Способов выставления метки достаточно большое, тут нужно для начала разобраться в каком состоянии у вас двигатель и шкив коленвала. Начнем о каждом способе по порядку, так будет удобнее проверить эти способы и не замешать всё в кашу.
Выставление метки по шкиву
Если меняем только звезды распредвала соответственно низ мы не разбираем и нижнюю метку коленвала выставляем по шкиву, на передней крышке имеется буртик, а на шкиве есть риска. Совмещаем как на фото.
Проверка демпфера
Этот способ подходит только в том случае если у вас нормальный шкив и демпфер еще не провернуло. Как проверить что демпфер не провернут и мы совмещаем метки правильно? Отчитываем 15 зубьев и совмещаем метку на передней крышке промеж 15 и 16 зуба. Смотрите на фото:
И так в низу метку мы совместили и теперь переходим к верхней части, установка меток грм змз на звездочках распредвала. Как мы знаем звезды бывают просты и разрезные.
Установка меток на звёздах распредвала
Установка меток на простых звездах распредвала: На практике в 95% случаях приходилось сверлить звездочки по кондуктору и правильно выставлять метки так что бы метка ( маленькая тычка ) на звездочке совпала с головкой цилиндров. Смотрите на фото:
Задача облегчается когда у вас разрезные звезды и теперь не нужно совмещать метки и сверлить, а надо лишь правильно выставить распредвал. Если мы стоим лицом к двигателю то на правом распредвале нужно выставить 19 градусов, а на левом 20 градусов. Смотрите на фото:
После выставления градусов распредвала, затягиваем и ставим натяжитель цепи, прокручиваем двигатель и проверяем метки еще раз, если все совпадает, смело собираем двигатель и наслаждаемся ездой.
Метка звезды коленвала
Когда меняем комплект грм целиком то обратите внимание на нижнюю звездочку, на ней установлена метка( риска) при установке совместите эту риску с меткой на двигателе. Смотрите на фото:
Выставление метки промвала
Промежуточная звезда так же выставляется по метке, но как показывает практика, роли никакой она не играет и зачем она там нужна не понятно. Самое главное совместить нижнюю и верхние метки.
У нас есть качественные разрезные звезды распредвала и комплекты грм ЖМИ НА КАРТИНКУ
Мы всегда готовы проконсультировать и помочь, телефон для связи: 8-963-054-52-27
ГРМ ЗМЗ на Уаз 409 (Особенности и выбор цепи)
ГРМ ЗМЗ 406 с башмаками или звездами Какой выбрать?
Греется Газель двигатель ЗМЗ ( причины и решение)
Всё про Гидрокомпенсаторы ЗМЗ для двигателя 405, 406, 409
Расход масла ЗМЗ 406, 405, 409 (причины и решение проблемы)
Распределительный вал змз 409, 406, 405 ( Газель и Уаз)
Разрезные звезды ГРМ для 405, 406, 409 ( преимущество)
Выставления меток газораспределительного механизма на 8-ми клапанной ВАЗ-2114 является важной частью ремонтных операций. Так, этот процесс понадобится непосредственно при регулировке клапанного механизма или замены ремня ГРМ. Неправильно установленные метки ВТМ могут привести к катастрофическим последствиям.
Содержание
- 1 Видео замены ремня ГРМ на ВАЗ-2114 (+метки)
- 2 Что такое ГРМ?
- 3 Выставляем метки: пошаговая инструкция
- 3.1 Сам процесс
- 3.2 Последствия неправильного выставления меток ГРМ
- 4 Выводы
Видео замены ремня ГРМ на ВАЗ-2114 (+метки)
Что такое ГРМ?
Схема устройства ГРМ
Газораспределительный механизм – это механизм, при котором происходит управление фазами газораспределения силового агрегата. Для нормальной работоспособности двигателя существуют специальные метки, по которым должен быть выставлен ГРМ.
Одни находятся на блоке, а другие на шкивах. При первом верхнем положении цилиндра все эти метки должны совпадать.
Сбиваются метки ГРМ в случае, если был обрыв приводного зубчатого ремня или при неверной его замене. Так, в этих случаях, двигатель будет работать неправильно и потребуется повторное выставление меток. Сделать это достаточно проблемно и под силу не каждому.
Выставляем метки: пошаговая инструкция
Инструментарий для работ с метками ГРМ
Для того, чтобы правильно выставить метки ГРМ потребуется необходимый инструментарий. Итак, что же непосредственно потребуется для того, чтобы совершить данную операцию:
- Ключ на 10.
- Тонкая плоская отвертка.
- Домкрат.
Сам процесс
Теперь, когда все собрано, можно перейти непосредственно к самому процессу работы:
- Поддомкрачиваем правую часть автомобиля.
Устанавливаем автомобиль на домкрат
- Под капотом откручиваем защитный кожух ГРМ.
Откручиваем крепежные болты кожуха ГРМ
Демонтаж нижнего крепления кожуха ГРМ
Демонтируем открученный кожух с мотора
- Вращаем правое переднее колесо, пока метка распредвала не совпадет на шкиве и блоке.
Устанавливаем метки на распредвале и блоке
- На картере КПП снимаем заглушку. Смотрим, если метка маховика и корпуса совпала, то все хорошо, если нет – вращаем колесо, пока метка на распредвале и маховике не совпадет с метками на блоке.
Снимаем заглушку картера, где метка на маховике должна совпасть с блоком
- Если метки не совпадают даже при прокручивании коленчатого вала 4-6 раз, то придётся скидывать ремень ГРМ. Подробнее о снятии и последующей установке с правильным натяжением здесь. Метка распределительного вала совпадает, и только в этот момент снимаем ремешок. Далее, крутим коленчатый вал, пока метки не совпадут на маховике. После выполнения данных операций следует надеть ремень.
- Таким образом, метки ГРМ выставлены, и можно приступить к выполнению других операций.
Последствия неправильного выставления меток ГРМ
Последствиями неправильного расположения меток газораспределительного механизма на автомобиле, могут стать, как и мелкие, так и весьма тяжелы.
Порванный ремень ГРМ на 8-ми клапаннике не грозит загибок клапанов, а вот 16-ти клапанная версия ВАЗ-2114 уже лишена этого достоинства.
Рассмотрим, основные варианты развития событий:
- Сбитые фазы ГРМ приведут к тому, что могут прогореть клапана.
- Погнутые клапана (загиб клапанов), также неприятный вариант. 8-ми клапанный вариант ВАЗ-2114 не гнёт клапана.
- Вследствие действий выше, головка блока цилиндров может деформироваться, выйти из строя направляющие втулки, а также образоваться трещины внутри основных силовых элементов.
- Прогорание поршневого механизма, также становится последствием неправильного расположения меток газораспределительного механизма.
- Масляный остаток на свечах, а также плохой зажигательный момент топливной смеси.
- Другие последствия.
Выводы
Как показывает практика, выставить зажигание на ВАЗ-2114 достаточно просто, но под силу не каждому автомобилисту. Так, необходимо иметь знания работы двигателя и его конструкции. Поэтому, в случае, если автомобилист не в состоянии сделать данный вид ремонта самостоятельно, необходимо обратиться на автосервис.
