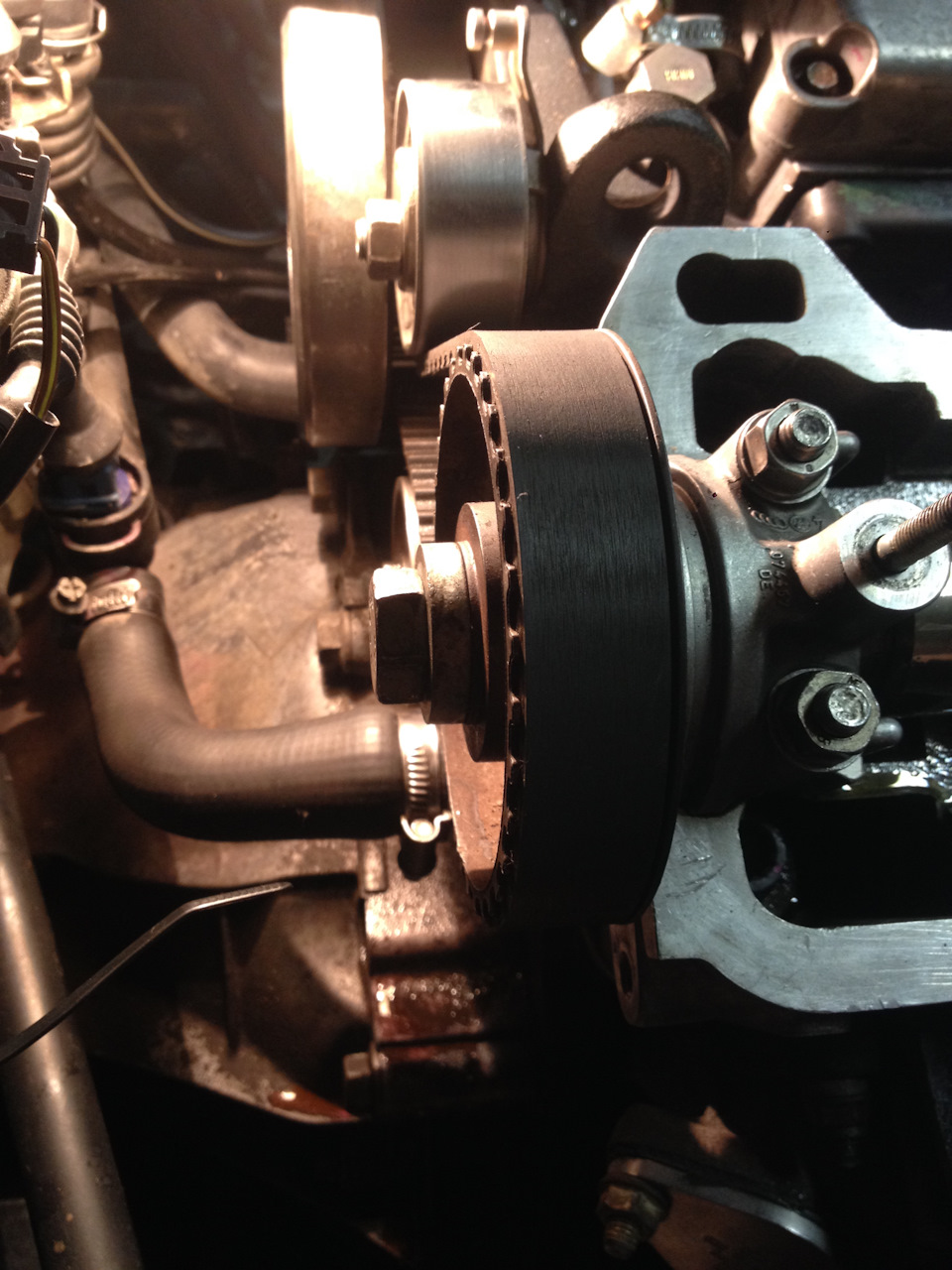

Решил создать небольшой пост, пока ковыряю свою машину. Может кому будет полезен он. Читаем под фото. Многие спрашивают: «Как выставить ТНВД? Не могу найти метку и тд». Бывает такое, что слизывает зубцы на ремне ТНВД или снимали насос, а метки забыли нарисовать. Надо поставить насос так, чтоб запустить мотор и настроить до конца через vag-com. Сфоткал что нужно делать.

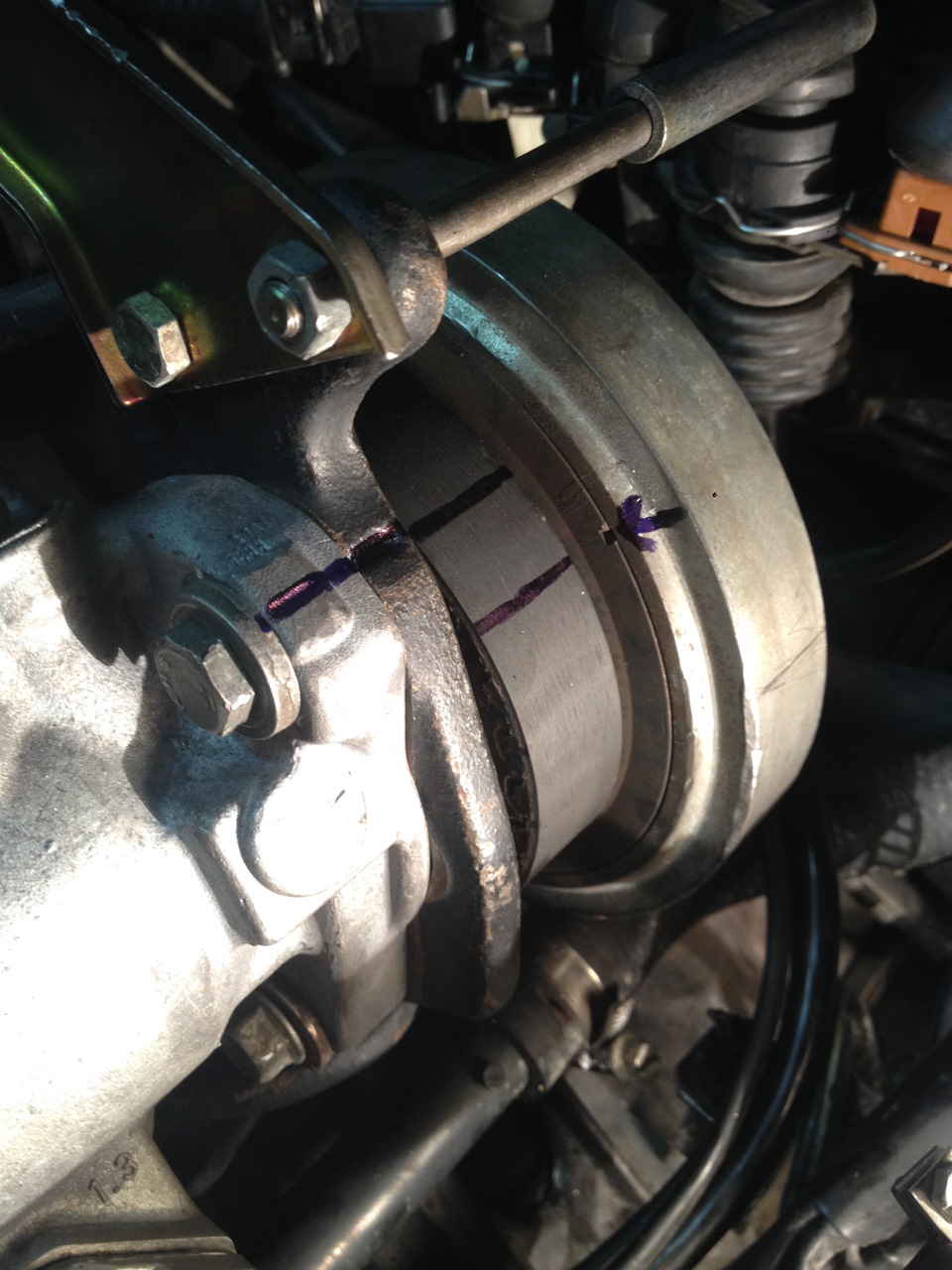

Последний штрих! Совмещаем метки на корпусе ТНВД и креплении. Находим метку на насосе, которую я нарисовал стрелкой и вращаем примерно на один зуб вперёд. Должно получиться так. Правильно ibah13 сказал, что 1.5 зуба рановато, хотя знакомому делал так. Так и получилось, запустил мотор и не хватило диапазона отрегулировать угол вращением ТНВД. Так что делайте на один зуб или 10мм от метки до метки на ремне. Всем спасибо!

Приветствую всех читателей моего БЖ.
Вот решил поделиться своим опытом по установке момента впрыска на дизельных двигателях AAZ и AEY (M-TDI).
И так, допустим что у вас имеется дизельный двигатель с механическим тнвд (семейства VAG), у которого отсутствует ремень ГРМа и сбиты установочные метки.
Приблизительно так :-).

Естественно вы начинаете переварить кучу информации полученную с тех.книг и форумов. И узнали что Вам понадобится для этого специальные приспособления, а именно: планка для фиксации распредвала, валик для фиксации шкива тнвд и микрометрический индикатор часового типа для выставления момента впрыска. И эти приспособления действительны нужны. Но есть одно «НО», у нас нет их в данный момент, а двигатель нужно завести.
И так, как нам установить ремень ГРМ и момент впрыска, если нет приспособ?
Для начала нам надо выставить газораспределительный механизм. Начнем с распредвала.

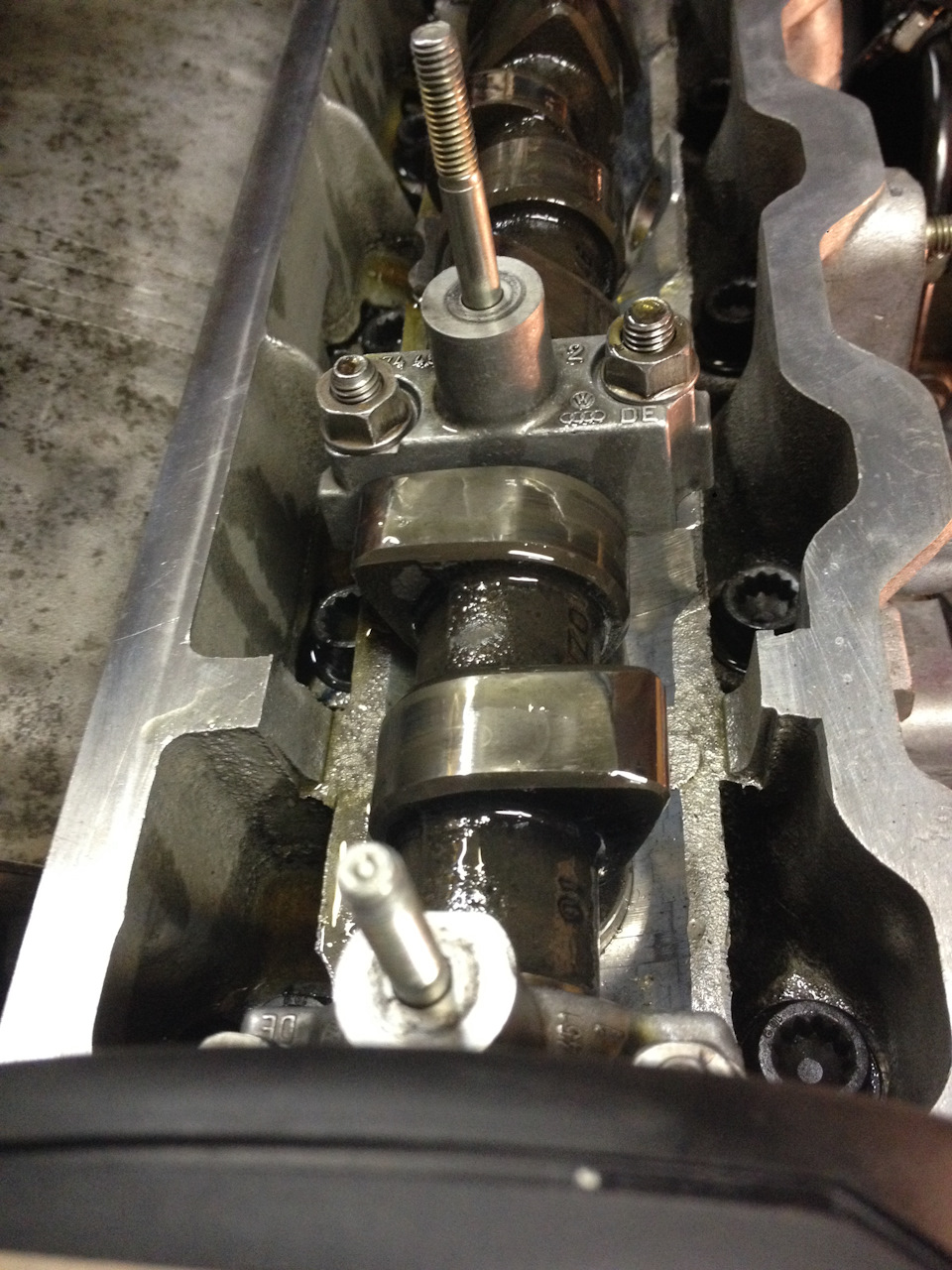

Распредвал пороворачиваем так чтобы кулочки первого цилиндра смотрели вверх, а прорезь с обратной стороны торца распредвала должна встать параллельно корпуса гбц.

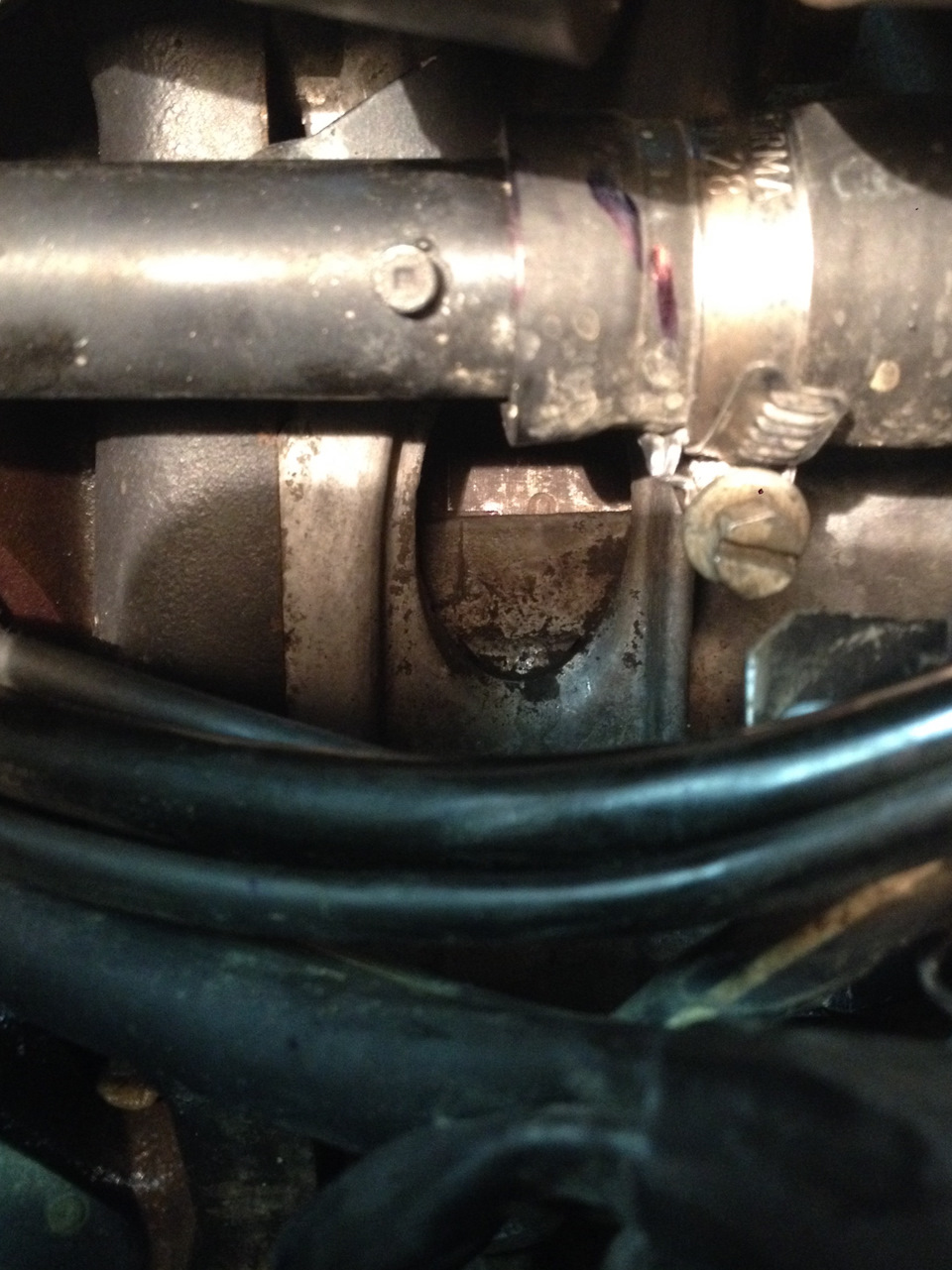

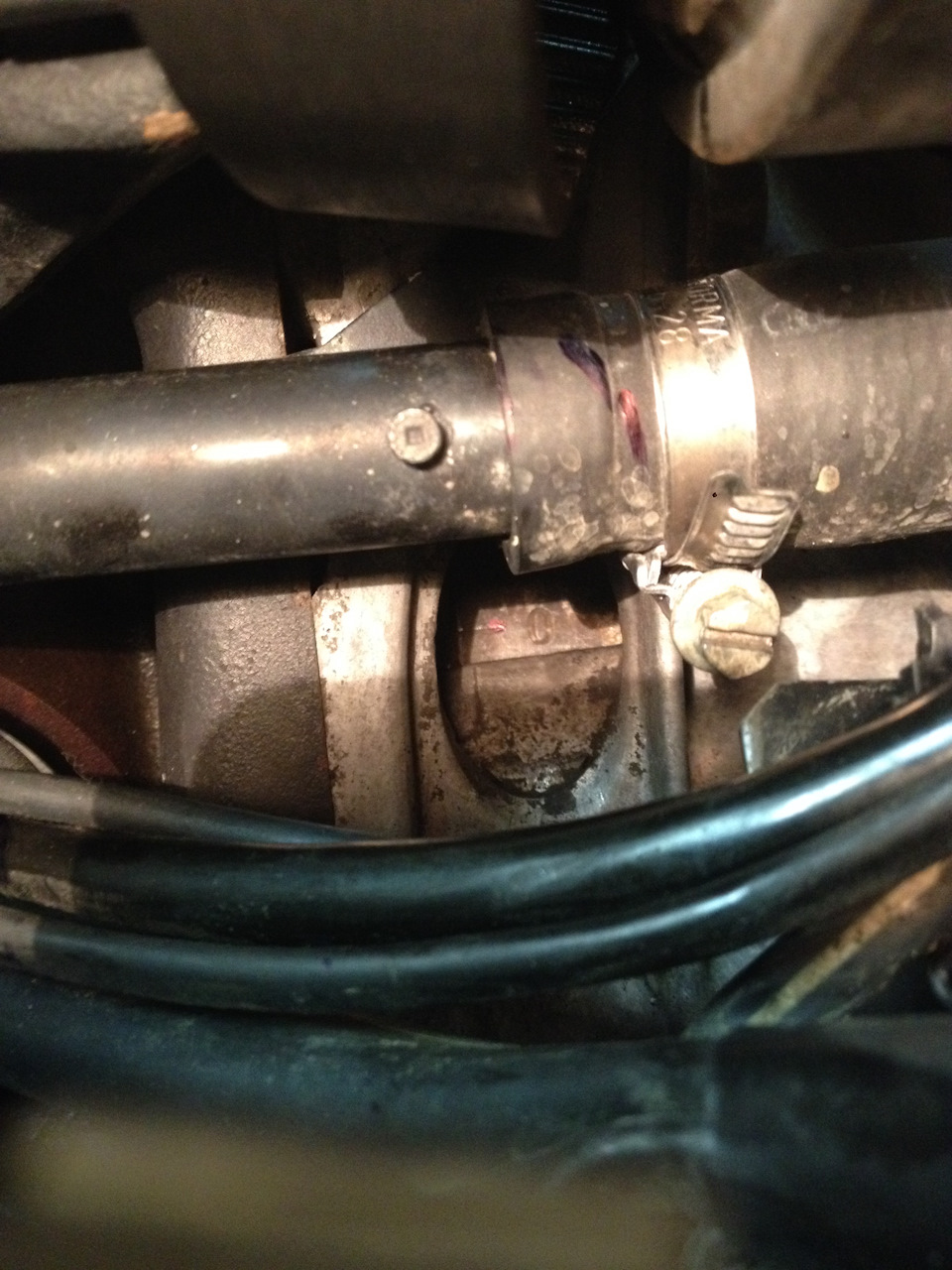

Затем устанавливаем поршень первого цилиндра в ВМТ, для этого совмещаем метку (0) на маховике КВ с меткой в окошке КПП. Если КПП нет, то расстояние между отверстиями болтов (сверху) делим по полам, ставим метку на блоке, это будет ВМТ. Совмещаем (0) с этой меткой.

Дальше тнвд.
Для установки тнвд в момент впрыска первой форсунки, нам надо совместить самое маленькое отверстие шестерне тнвд с отверстием кронштейна тнвд.

Точно совместить их не получится из-за пружины ппары в корпусе тнвд. Так что шкив будет уходить против часовой стрелки на один зуб. Но это не сташно.
Продолжаем дальше.
Устанавливаем ремень ГРМ на шестерню КВ подводим к шестерн тнвд, ключем на 19 аккуратно по часовой стрелке поворачиваем шестерню тнвд на один зуб (смотрим чтобы отверстия совпали), одеваем ремень на шестерню тнвд. После чего аккуратно убираем ключ, шестерня тнвд под действием пружины смещается на один зуб против часовой стрелки, метка (0) КВ тоже уходит на один зуб.
Дальше ремень ГРМа подводим к шестерне распредвала, но перед тем как одеть ремень нам надо шестерню распредвала на один зуб повернуть против часовой стрелки, после чего одиваем ремень и натягиваем его натяжным роликом.

Возвращаем метку (0) на своё место и видим что все метки встали как надо :-).

Далее выставляем момент впрыска тнвд, для этого нужно совместить метки на тнвд и его шестерни.

Совмещение меток производим следующий образом, все метки ГРМа должны остаться на своих местах. Метки совмещаем путем перемещения корпуса тнвд, а шестерня остаётся на своем месте. После чего тнвд затягивается. И всё готово :-), можно заводить двигатель :-).
При неоднократной проверки часовым индикатором, момент впрыска в пределах 0.84-0,92.

В принципе всё :-).
Спасибо за внимание :-). Всем удачи :-).

Как выставить зажигание на дизеле? Необходимость решения данной задачи может возникнуть в одном из следующих случаев:

После того как был заменен ремень газораспределительного механизма.

После того как был снят или заменен топливный насос высокого давления. После этого бывает невозможно найти метки, по которым был установлен шкив насоса. Поэтому перед тем, как приступать к ремонту, лучше метки обновить, чтобы потом не мучиться с зажиганием. Для этого можно использовать разные способы, например нанесение краски вокруг метки.

Но если все-таки возникла проблема с выставлением зажигания, можно пойти двумя путями.

Как выставить зажигание на дизеле. Метод №1

Путь первый – выставление зажигания с использованием метода проб и ошибок. Нужно сразу оговориться, что подобный метод не является оптимальным. Более того, он при слишком долгом выставлении зажигания таким способом не добавляет двигателю живучести и сокращает его моторесурс. Но этот метод все равно стоит рассмотреть.

Как это делается

• После того как шкив установлен, делается попытка завести двигатель. Если дизель не завелся вообще, шкив насоса проворачивается по отношению к ремню на 3-5 зуба. Делается опять попытка завести двигатель.

• Если двигатель после нескольких перемещения завелся, нужно понять, как работает дизель. Если слышен стук, то нужно провернуть шкив насоса на 1-2 зуба в сторону обратную вращения шкива.

• Если при заведенном двигателе из выхлопной трубы идет обильный дым, это означает, что происходит запоздалый впрыск дизтоплива. Шкив насоса в этой ситуации нужно провернуть на один зуб вперед по отношению к ремню.

• Если все эти действия не помогли, придется ослаблять крепление насоса и путем его проворачивания вокруг оси попытаться добиться нормальной работы дизеля. В идеале дизель должен работать на грани уровня детонации. Как только начинается детонация, это становится слышно по звуку двигателя.

Как выставить зажигание на дизеле. Метод №2

Второй путь выставления зажигания более правильный с технической точки зрения.

Как это делается

• Демонтируется трубка высокого давления от форсунки 1-го цилиндра.

• На трубку высокого давления надевается прозрачная трубка из пластика (трубки продаются в любых хозяйственных магазинах). Прозрачная трубка должна находиться вертикально.

• Включается зажигание и ключом вращается шкив насоса. По мере вращения определяем верхнюю точку положения топлива в трубке, а соответственно в форсунке. Вращать шкив нужно очень медленно и плавно,без резких рывков.

• Как только найдена нужная точка ставится метка на шкиве.

• После этого по меткам выставляются положения распредвала и коленвала.

Еще более точно выставить момент впрыска дизтоплива можно, если передвигать топливный насос. Но если насос перед ремонтом не снимался, то его трогать не имеет смысла.

Если все эти действия кажутся слишком сложными, то имеет смысл обратиться к опытному мотористу или в соответствующий сервис, специалисты которого прекрасно знают, как выставить зажигание на дизеле.

Но чтобы исключить вероятности вновь выставлять зажигание, нужно перед любым ремонтом, связанным со снятием ремня, ТНВД, обязательно обновлять метки.

Бывает, что после замены ремня газораспределительного механизма (ГРМ) или топливного насоса (ТНВД) на дизеле, трудно найти метки, по которым нужно выставить шкив ТНВД для обеспечения своевременной подачи топлива. Как быть?

Можно, конечно, попытаться «поймать» необходимое положение шкива топливного насоса методом «научного тыка», т.е. поставить в одно положение и попробовать завести двигатель.

Не завёлся — провернуть шкив ТНВД на 3-5 зубьев относительно зубчатого ремня в любую сторону и попробовать вновь.

Завёлся, но сильно стучит — ранний впрыск, значит необходимо провернуть шкив на 1-2 зуба против направления вращения и снова запустить двигатель.

Завёлся, но дымит и работает очень мягко — поздний впрыск, надо провернуть шкив насоса на 1 зуб по направлению его вращения.

После того, как перестановкой ремня уже нельзя добиться точной регулировки надо ослабить гайки крепления ТНВД и поворотами его вокруг собственной оси добиться нужного положения (это такое положение, когда прогретый дизель работает на грани детонации; детонационные стуки в двигателе очень громкие и их нельзя не услышать).

Описанный выше способ неудобен и вреден для двигателя.

Поэтому лучше поступить следующим образом: откручиваете трубку высокого давления от форсунки первого цилиндра и на неё (трубку) надеваете прозрачную трубочку, либо непрозрачную, но тогда в неё вставляете стеклянную трубку (длина непрозрачного отрезка должна быть как можно меньше). Трубка должна смотреть вверх, чтобы в ней было видно, заполняющее её топливо.

Затем включаем зажигание и ключом крутим шкив насоса (ремень ГРМ снят с насоса) пока в трубке не появится поступающее топливо (нам необходим его уровень в трубке).

Затем медленно, небольшими движениями проворачиваем шкив ТНВД и внимательно смотрим за уровнем топлива в трубке, как только уровень шелохнулся, значит, начало поступать топливо к форсунке первого цилиндра и, прекратив дальнейшее вращение шкива, ставим на нём метку.

Далее выставляем по меткам коленвал, распредвал и теперь ТНВД по той самой метке, которую мы определили.

Более точно выставить момент впрыска необходимо поворотами насоса, но это в том случае если он снимался, а если снимали только ремень, и до этого момент впрыска был выставлен, то больше ТНВД трогать не надо.

Чтобы не искать метки и не ловить момент впрыска после ремонта двигателя, перед снятием ремня ГРМ, установите коленвал по метке и краской нанесите свои метки или обведите заводские. Так будет гораздо надежнее, и сэкономите время.

Еще несколько статей из раздела «Вы и автомобиль»

На странице «Книги — бесплатно» Вы можете СВОБОДНО скачать некоторые материалы раздела «Бонус» немедленно.

И что будет если именно на ТНВД я не поставлю метку правильно? просто не заведется или сломается вообще?

метка на зубчике в виде точки(а точнее их должно быть две, в зависимости от устанавливаемого насоса). У вас возможно она просто закрашена краской (судя по фотографиям). У меня точно также, краской ещё предыдущий хозяин замазал, чтобы метки не перепутать. Сломаться ничего не должно, скорее всего просто не заведётся.

ИЗ МАНУАЛА:
На двигателях с зубчатым колесом топливного насоса типа “МАА”, установочная метка на шкиве может отличиться от показанной для цельного шкива. В этом случае, примите во внимание тип метки и ее местоположение, чтобы облегчить последующую установку. Обратите внимание, что на моделях с цельным зубчатым колесом на шкиве имеются две установочные метки. Используемая метка зависит от того, какой топливный насос установлен (Bosch или Lucas) (обратитесь к иллюстрациям).
