Деформация ведомого диска как исправить

Это домашнее задание будущего автослесаря, или дефект личного автомобиля?. .
По первому варианту:
Наиболее частый дефект ведомых дисков — износ фрикционных накладок. Кроме того, наблюдаются коробление ведомых дисков, а у дисков муфт сцепления — ослабление заклепок, крепящих диски к ступице, и износ отверстий под заклепками.

Коробление ведомых дисков устраняют правкой на плите. Изношенные накладки ведомых дисков заменяют. Допустимая без ремонта толщина ведомых дисков 7 мм. При замене накладок у старых заклепок высверливают головки и выбивают их. Поверхность дисков при необходимости подвергают правке.

По второму варианту покупай новую запчасть и не парься.

Pемонт диска сцепления своими руками

Основные неисправности сцепления автомобиля

Быстрее всего в негодность приходят ведомые и нажимные диски в сцеплении.

В ведомых дисках наиболее частые дефекты это различного рода механические деформации, поломка пружин демпфера, шлицев ступицы, но сильнее всего изнашиваются фрикционные накладки.

Все эти дефекты требуют замены ведомого диска. Если фрикционные накладки оставляют желать лучшего, но ещё пригодны к эксплуатации, то ремонт диска сцепление своими руками вполне допустим. Для этого устанавливаем его на опору со сквозными отверстиями в местах заклёпок, которые необходимо удалить.

Замена ведомого диска

Проверяем основные параметры сцепления в соответствии с техническими характеристиками автомобиля. Снимаем заклёпки ведомого диска, для этого вам понадобится молоток. Устанавливаем новые накладки и проверяем биение диска.

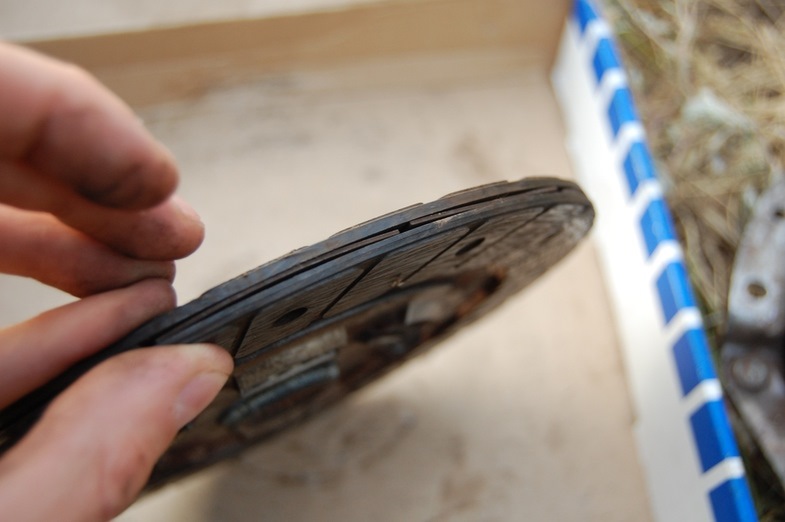

Если вы обнаружили кробление ведомого диска, то потребуется его рихтовка, что в гаражных условиях сделать весьма трудно, скорее всего, вам придётся обратиться на станцию техобслуживания. Таким образом, ремонт диска сцепления своими руками дело сложное, но вполне возможное.

Самые частые поломки нажимных дисков это- механический износ, дефекты пластин фиксаторов, износ упорного фланца пружины. Дефекты нажимного диска устраняем проточкой на токарном станке до снятия следов износа.

Если поломалась пластина фланца 6, 2, 5, то диск разбираем, высверливая заклёпки 3, которые держат кожух 4 и заклёпки, которыми крепятся фиксаторы 2 к нажимному диску 7.

Источник

Ремонт сцепления. Ремонт дисков и главного цилиндра

Основная неисправность в работе сцепления — нарушение надежной передачи крутящего момента от двигателя к трансмиссии в результате износа фрикционных накладок и поверхностей трения, ослабления нажимных пружин, износа и поломки отдельных деталей.

Перед снятием сцепления с двигателя необходимо на маховике, кожухе сцепления и нажимном диске сделать метки для того, чтобы установить детали в прежнее положение при сборке. Это необходимо для сохранения сбалансированности коленчатого вала, маховика и сцепления.

Корпус сцепления разбирают на универсальном стенде для разборки, сборки и регулировки. При отсутствии стенда корпус сцепления разбирают с помощью приспособления, позволяющего сжимать пружины.

Ремонт ведомых дисков

Ведомый диск может иметь дефекты:

• износ фрикционных накладок
• ослабление заклепок крепления ступицы
• коробление диска
• износ шлицев ступицы

Диск выбраковывают при трещинах и изломах, предельном износе отверстий, а ступицу — при трещинах и предельном износе шлицев.

Ослабленные заклепки удаляют. Отверстия рассверливают одновременно в ступице, диске и маслоотражательной шайбе и приклепывают их заклепками в горячем состоянии. Подтягивать ослабленные заклепки не допускается.

Рис. Универсальный стенд для разборки, сборки и регулировки сцепления: 1 — рама стенда; 2 — крестовина; 3 — пневмоцилиндр; 4 — плита; 5 — регулировочная шайба; 6 — шток пневмоцилиндра; 7 — фланцевая втулка; 8 — регулировочная гайка; 9 — винт; 10— кулачок; 11 — тяга; 12 — втулка.

Фрикционные накладки, изношенные по толщине, заменяют новыми. Новые накладки приклепывают пустотелыми заклепками из цветных металлов или приклеивают клеем ВС-ЮТ или БФ-52Т. Для изготовления заклепок используют медные или латунные трубки соответствующего диаметра. Головки заклепок в новых накладках должны утопать на 1,0-1,5 мм. Неплотность прилегания поверхности накладки не должна превышать 0,3 мм. При использовании накладок в виде отдельных секторов различие их по толщине в одном комплекте не должно превышать 0,1 мм. Для наклепки накладок к ведомым дискам применяют пневматический пресс.

Приклеивание накладок по сравнению с приклепыванием повышает производительность почти в 3 раза, дает экономию цветного металла, увеличивает поверхность трения накладок и срок их службы, уменьшает задиры рабочих поверхностей нажимных и промежуточных дисков. Технология приклеивания накладок рассмотрена выше.

Коробление ведомых дисков определяют по торцовому биению на приспособлении. Устраняют коробление правкой на плите перед приклепыванием (приклеиванием) накладок.

Ремонт нажимного и промежуточного дисков

При износе, задирах или короблении рабочих поверхностей диски протачивают и шлифуют до выведения следов износа. После протачивания толщина дисков должна соответствовать техническим требованиям. В проточенных нажимных дисках отверстия под головки регулировочных болтов углубляют на толщину снятого слоя. Шероховатость рабочей поверхности дисков должна быть не выше 0,63 мкм, неплоскостность — не более 0,15 мм.

Сборка сцепления

Для сборки используют стенд или приспособление, применяемые при разборке.

Чтобы сохранить усилие нажимных пружин тракторных сцеплений, в кольцевые вытачки нажимного диска целесообразно подложить шайбы, толщина которых равна слою металла, снятого при протачивании.

Пружины подбирают одинаковые по длине и упругости. В собранном сцеплении все концы отжимных рычагов должны лежать в одной плоскости, параллельной основанию корпуса. Расстояние от торца корпуса сцепления или от рабочей поверхности нажимного диска до плоскости, в которой расположены концы отжимных рычагов, устанавливают строго в соответствии с техническими условиями для данной машины. Если нет стенда, правильное расположение отжимных рычагов устанавливают на плите при помощи штангенглубиномера или специального приспособления.

Ремонт цилиндра сцепления

Рис. Устройство привода гидравлического сцепления ВАЗ-2101-07: 1 — главный цилиндр; 2 — компенсационное отверстие; 3 — прокладка штуцера; 4 — штуцер; 5 — стопорная пружинная шайба; 6 — поршень главного цилиндра; 7 — уплотнительное кольцо; 8 — поршень толкателя; 9 — крючок; 10 — ось педалей сцепления и тормоза; 11 — кронштейн педалей сцепления и тормоза; 12 — усиливающая пружина педали сцепления (Сервопружина); 13 — оттяжная пружина педали сцепления; 14 — ограничитель хода педали сцепления; 15 — педаль сцепления; 16 — толкатель; 17 — защитный колпачок; 18 — стопорное кольцо; 19 — перепускное отверстие; 20 — уплотнительное кольцо (кольцевой клапан); 21 — перепускное отверстие поршня; 22 — рабочий цилиндр; 23 — пружина; 24 — прокладка; 25 — пробка; 26 — внутренняя втулка педали; 27 — наружная втулка педали; 28 — распорная втулка; 29 — педаль тормоза

Для проведения работ необходимо демонтировать весь узел, отсоединив предварительно все патрубки и слив жидкость из системы. Также заранее следует приготовить ремкомплект главного цилиндра сцепления, в который включаются все детали, подверженные износу. Несмотря на то, что устройство главного цилиндра сцепления не отличается сложностью, работы желательно выполнять лицам, имеющим хотя бы минимальный опыт проведения слесарных работ. Если вопрос как снять главный цилиндр сцепления совсем непонятен, лучше отказаться от самостоятельного ремонта, и просто заменить цилиндр на новый.

После демонтажа цилиндр следует разобрать и тщательно промыть его детали тормозной жидкостью (использовать растворители или бензин запрещается). Все детали из ремкомплекта, которые планируется использовать, также желательно промыть перед установкой.

После демонтажа и полной разборки главного цилиндра на составные элементы можно приступать к оценке технического состояния всех деталей. Первым делом внимательно осматривается поршень, зеркала и уплотняющие элементы. Достаточно часто на внутренних поверхностях можно обнаружить очаги коррозии – их можно устранить аккуратной обработкой мелкозернистой наждачной бумагой. Множественные, обширные и сопровождаются наличием задиров очаги коррозии свидетельствует о нарушении зазора между поршнем и стенками цилиндра.

Все уплотнительные элементы рекомендуется заменить на новые, поскольку при работе под давлением даже незначительные дефекты неизбежно приводят к протечкам жидкости из цилиндра. Резиновые уплотнители не допустимо обрабатывать маслами для облегчения сборки – это приведет к их разбуханию и невозможности нормального функционирования.

После устранения всех неисправностей устройство можно собирать в обратной разборке последовательности.

Для прокачки требуется обеспечить свободный доступ к главному цилиндру, и некоторые модели транспортных средств для этого будет удобнее загнать на яму или поднять на гидравлическом подъемнике. В бачок наливается новая тормозная жидкость, на штуцер одевается прозрачная трубочка, конец которой опущен в емкость с той же рабочей жидкостью. Ритмичной работой педалью сцепления прокачивается гидропривод до тех пор, пока выделение воздуха через штуцер не прекратится полностью. После этого штуцер закручивается, и автомобиль готов к эксплуатации.

Источник

Ремонт ведомого и ведущего диска сцепления

Некоторые автомобили функционируют все время эксплуатации без проблем с работой сцепления. В регламенте производителей нет официальных сроков, после которых необходима замена сцепления. Данный механизм постепенно изнашивается вместе с машиной. Необходимость ремонта чаще всего связана с экстремальной эксплуатации автомобиля, когда элементы изнашиваются намного быстрее. От работы сцепления зависит плавность переключения механической трансмиссии. Поэтому проводить ремонт сцепления без знаний по сборке и демонтажу узла, а также специализированного оборудования невозможно.

КАК ОПРЕДЕЛИТЬ НЕИСПРАВНОСТЬ?

При выходе из строя сцепления управлять автомобилем становится труднее. Машину стопорит при запуске и во время езды. Определить точную причину недочетов в работе авто смогут только квалифицированные мастера.

Профессиональная диагностика сцепления необходима и при появлении:

• шумов в коробке, которые уходят при выжатом сцеплении;
• запаха гари;
• пробуксовке;
• вибраций и рывков при переключении передач;
• эффекта застопоренной или падающей педали.

Деформация маховика, износ дисков, перебои в работе выжимной вилки – это только некоторые причины поломки сцепления. К основным неисправностям также относят износ пружины, замасленность фрикционных накладок и разбитый выжимной подшипник.

Ремонт сцепления и диска сцепления своими руками

Сцепление легкового автомобиля осуществляет важную функцию. Этот механизм предохраняет коробку перемены передач (КПП) и все ее шестерни, подшипники, валы от преждевременного износа, поломки зубьев, стирания металла. Фрикционные накладки диска со временем стираются. Для дальнейшей полноценной работы необходима их замена и ремонт сцепления.

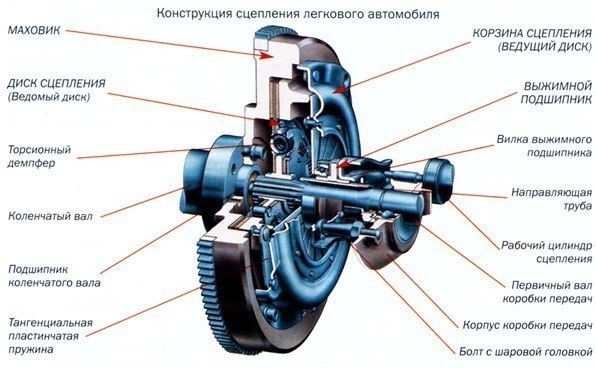

Как устроен механизм?

Сцепление отключает маховик двигателя от трансмиссии и вместе с синхронизаторами КПП позволяет плавно, без ударов переключать передачи на вращающихся валах.

Без него невозможно сменить передачу, так как в движении шестерни разных скоростей вращаются с разной частотой оборотов. Благодаря механизму, при его выключении двигатель продолжает вращать коленвал, КПП кратковременно останавливается, позволяя в этот момент включить очередную передачу.

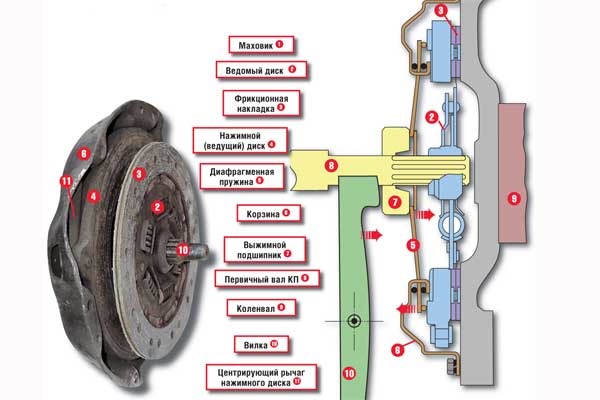

На легковые автомобили производители устанавливают однодисковые сухие, постоянно замкнутые устройства. Они имеют центральную диафрагменную нажимную пружину с гасителями колебаний, которые расположены на ведомом диске. Ведущая половина сцепления представляет собой неразборную часть. Она состоит из следующих частей:

• кожух;
• диск нажимной;
• нажимная пружина диафрагмы.

Кожух прикреплен к маховику болтами и штифтами. Нажимной диск с кожухом соединен стальными пластинами. Каждая из них одной стороной приклепывается к кожуху, другой – к нажимному диску. Нажимной диск с помощью фиксаторов соединен с внешней частью диафрагменной пружины. Два круглых кольца служат для нее опорой. Они закрепляются ступенчатыми заклепками на корпусе кожуха.

Ведомый диск сделан из стали и имеет радиальные прорези, разделяющие его на 12 секторов, которые отогнуты в разные стороны. К секторам приклепаны фрикционные накладки, независимые друг от друга. Демпфер, гасящий крутильные колебания, соединяет ведомый диск со ступицей. В системе имеется гидравлический привод выключения.

Устройство гидропривода сцепления:

• цилиндр главный;
• цилиндр выключения сцепления;
• подшипник;
• вилка;
• бачок резервный;
• педаль, имеющая сервопружину;
• бачок с цилиндрами привода соединены между собой трубопроводами.

Признаки износа

1. Появление запаха фрикционных накладок. Либо сильный износ фередо, либо на них попало масло.
2. Сокращенный ход педали сцепления.
3. Завоздушенный гидропривод либо утечка рабочей жидкости.
4. Рывки в момент переключения передач.
5. Машина «хватает» скорость в последней верхней точке педали сцепления.
6. Сцепление полностью не выжимается, его ведет.
7. Повышенные передачи включаются без проблем, пониженные невозможно поймать.

При появлении хотя бы одного из этих симптомов необходимо срочно обратиться в автосервис либо заняться ремонтом дисков своими руками.

Ремонт

Замена изношенного диска сцепления своими руками при наличии всех инструментов предполагает следующие операции:

• установить машину на подъемник, яму, эстакаду либо поднять надежной лебедкой;
• снять КПП, отсоединив провода от АКБ, соблюдая порядок действий:
• слить масло, снять стартер, от датчика скорости отключить колодку с проводами;
• открутить болт кронштейна модуля зажигания, два болта крепления КПП к ДВС;
• отключить колодку проводов от датчика заднего хода на днище;
• открутить болт хомута кронштейна тяги переключателей передач;
• сдвинуть назад и снять тягу с шарнира, снять колесные приводы;
• во избежание выпадения дифференциала вставить заглушки, привязав их;
• свинтить гайку крепления КПП к ДВС снизу;
• открутить три болта, снять нижний лючок кожуха сцепления;
• слева снизу выкрутить болт крепления КПП к ДВС, вывесить мотор талью;
• открутить левую и заднюю подушки двигателя;
• вставив отвертку между корпусом сцепления и блоком ДВС, КПП сдвинуть с направляющих втулок, первичный вал выходит из сцепления;
• КПП опускается вниз, вынимается из-под машины;
• накидным ключом откручиваются болты кожуха, снимается корзина с диском.

На снятом сцеплении необходимо проверить состояние диска, подшипника, пружин. Изношенные, неисправные детали необходимо заменить. Пользуясь возможностью, почистить, смазать все трущиеся части.

Поверхности диска должны быть сухими, без задиров, трещин.

Произведя ремонт сцепления, заменив по максимуму все негодные комплектующие, собрать КПП в обратном порядке, установить в автомобиль.

Заключение

Замена диска позади, можно дальше эксплуатировать автомобиль. Теперь он показывает чудеса. Передачи переключаются плавно, беззвучно, пропали стуки, рывки. Трогаться с места – одно удовольствие, машина слушается беспрекословно. Успех такого ремонта – это то, что замена диска выполнена своими руками.

ПРОЦЕСС РЕМОНТА

Диагностика сцепления выявит причину поломки. Неисправность устраняют путем ремонта или замены отдельных частей или всего механизма. При выборе способа ликвидации недочетов следует учесть рациональность проведения разных видов работ.

Ремонт отдельных частей агрегата проводится с использованием дорогостоящих технологий шлифовки и наплавки металла. Этот метод применяется на редких иномарках и старых авто, если замена диска сцепления невозможна. Достать вышедшую из строя конструкцию проблематично. Если износился ведомый диск, а нажимной еще выглядит неплохо, рекомендуется замена всего сцепления. Цикл жизни этих деталей одинаков. Замена диска сцепления не гарантирует, что через 1-2 месяца снова не потребуется ремонт.

В стоимость замены сцепления входят затраты на демонтаж и установку узла. В расчет берется сложность работ. Для иномарок эконом класса цена составляет 4-7 тысяч рублей.

Ремонт сцепления

Ремонт сцепления для замены или восстановления деталей- процедура, которую приодится производить достаточно часто. Механизм, предназначенный для обеспечения передачи вращения двигателя на трансмиссию, их разъединения, а также возможности плавного начала движения и переключения передач называют сцеплением. Работа этого механизма основана на использовании силы трения скольжения и поэтому во время его эксплуатации изнашиваются трущиеся поверхности и устройства прижима дисков.

Сцепление обеспечивает возможность отключения вращательного момента двигателя от трансмиссии, которое необходимо для плавного начала движения, переключения передач, при торможении или остановке. У большинства легковых автомобилей оно состоит из педали, тяги, вилки и муфты. При нажатии на педаль усилие от нее передается через тягу на вилку, которая выжимает подшипник, находящийся в муфте. В результате, нажимной диск отодвигается от ведомого диска и сцепление выключается. Если педаль отпустить, то диски под силой воздействия установленных пружин снова соединятся и от двигателя на трансмиссию начнет передаваться крутящий момент. Из описания видно, что износ деталей сцепления происходит практически только в моменты его включения и выключения. Но поскольку изменение скорости движения при управлении автомобилем происходит очень часто, особенно в условиях городского движения, то этот узел относится к самым быстроизнашивающимся и требуется периодически проводить ремонт сцепления.

Сцепление дисков между собой обеспечивается усилием муфты, которая может быть:

фрикционной; гидравлической; электромагнитной.

Наиболее широкое распространение получили фрикционные и гидравлические муфты ГЦС. Электромагнитные из-за сложности конструкции и дорогостоящего обслуживания устанавливаются редко. Основное различие между механической фрикционной и гидравлической муфтой заключается в принципе передачи усилия на выжимной подшипник. В механической конструкции это происходит за счет передвижения троса, а в гидравлической движение вилки происходит под воздействием давления жидкости.

Фрикционные муфты сцепления имеют более простую конструкцию, однако гидравлические приводы обеспечивают более плавное включение и выключение, что значительно снижает необходимость производить ремонт.

В каждом режиме работы сцепления могут быть свои признаки неисправности. Так, если при отпускании педали слышны стук или дребезжание, то это может говорить об ослаблении давления пружин, изношенности выжимного подшипника или поверхности шлицевого соединения. Кроме этого такой звук возникает при критическом износе фрикционных накладок ведомого диска. Если при выключении сцепления слышен шум и ощущается вибрация педали, увеличилось усилие необходимое для нажатия на педаль, то причина, скорее всего, связана с механическим или гидравлическим приводом. Если в сцеплении с гидравлической муфтой педаль просто проваливается, то это означает, что в гидросистеме есть воздух и ее необходимо прокачать или сделать ремонт главного цилиндра сцепления, который стал негерметичным. При пробуксовке сцепления во время работы происходит неплотный контакт дисков. Для проверки наличия пробуксовки заведите двигатель, установив машину на стояночный тормоз. Включите 3-ю или 4-ю передачу и отпустите сцепление. Двигатель должен сразу заглохнуть. Если это произошло не сразу, то пробуксовка происходит из-за сильного износа фрикционных прокладок. В блоке с гидравлической муфтой в этом случае может понадобиться ремонт актуатора сцепления – исполнительного механизма гидравлической системы. Точный диагноз причин неудовлетворительной работы сцепления может дать только его демонтаж, который на большинстве моделей вполне можно сделать самостоятельно.

На различных моделях машин порядок демонтажа блока сцепления отличается и имеет свои особенности. Так на автомобилях ВАЗ для снятия блока необходимо демонтировать коробку передач, а на DAEWOO NEXIA этого не требуется, достаточно снять крышку и выдвинуть вал. Но, в любом случае, прежде чем демонтировать узел сцепления нужно сделать несмываемые метки на нажимном диске, кожухе и маховике, чтобы при обратной установке поставить их в то же самое положение. В мастерских разборка сцепления производится только на специальном стенде, фиксирующем положение пружин и обеспечивающем все этапы работ по разборке, сборке и регулировке. Если ремонт производится самостоятельно в условиях гаража, то используют заводские или самодельные фиксаторы, позволяющие оставить пружины в сжатом состоянии после разборки блока.

Определение дефектов и восстановление ведомых дисков

После разборки сцепления необходимо осмотреть состояние диска. Возможными дефектами бывает:

износ фрикционных накладок; нарушение прочности креплений ступицы; нарушение шлицов в ступице; покоробленность; повреждение демпферных пружин.

Фрикционные накладки при необходимости можно заменить новыми. Для этого их вырезают под необходимый размер и приклеивают или садят на заклепки. В качестве заклепок рекомендуется использовать трубку из медного сплава, а клеить на БФ-52. Следует учесть, что приклеенные фрикционные накладки повышают производительность диска почти в три раза и увеличивают срок его службы, а также уменьшают вероятность появления задиров на поверхности нажимного диска.

Все ослабленные заклепки необходимо заменить новыми. Диск подлежит выбраковке при наличии трещин, изломов, чрезмерном короблении, предельном износе отверстий и шлицев, а также при разрушении демпферных пружин. Следует заметить, что при сегодняшних ценах на большинство типов ведомых дисков проще купить новый, чем потратить массу времени на ремонт диска сцепления и его восстановление.

В случае обнаружения задиров, износа или коробления поверхности нажимного диска его шлифуют на плите до устранения дефектов или протачивают на токарном станке. После окончания работы необходимо проверить толщину диска на соответствие техническим требованиям. Шероховатость поверхности восстановленного нажимного диска не должна превышать 0,6 мкм. Сборка и установка производятся в обратном демонтажу порядке.

Обычно такой процесс восстановления сцепления происходит в связи с естественным износом его частей и если своевременно проводить техническое обслуживание автомобиля, то неожиданных проблем быть не должно. Выполнить работы по ремонту сцепления самостоятельно вполне возможно, но если вы не решаетесь или просто не можете тратить на это время, то практически любая СТО произведет эти работы. С выбором сервисного центра вам может помочь сайт Uremont.com в базе данных которого почти три тысячи сервисных автоцентров. Здесь вы можете сами выбрать место для ремонта вашего автомобиля и оставить заявку на или задать вопрос онлайн для выяснения подробностей. Мы всегда рады помочь вам в решении вопросов авторемонта.

ПРЕИМУЩЕСТВА АТЦ «ЯУЗА МОТОРС»

Опытные автомеханики автотех хорошо разбираются в конструктивных особенностях, знают как устранить недочеты в функционировании сцепления у автомобилей любого года выпуска и производителя. В процессе используются только передовые инструменты и оборудование, которые не затрагивают работоспособность связанных со сцеплением узлов коробки передач.

К преимуществам автосервиса нашей сети относятся:

• тщательная диагностика;
• тщательный подбор методов устранения неисправностей (замена или ремонт);
• демократичные цены;
• возможность проведения комплексного ремонта;
• простая процедура заказа;
• возможность выбора удобного по местоположению техцентра как в центре, так и в других районах Москвы.

Для постоянных клиентов предусмотрены накопительные скидки на разные виды услуг.

Источник

• Не удается выключить сцепление (педаль нажата до пола, но рычаг переключения передач не перемещается свободно из или в положение «реверс»)

1. Загрязнение сцепления маслом. Снимите ведомый диск сцепления и осмотрите.

2. Ведомый диск деформирован или поврежден.

3. Усталостная утрата упругости диафрагменной пружины. Снимите в сборе ведомый диск/нажимной диск и осмотрите.

4. Утечка в гидравлической системе сцепления. Проверьте главный цилиндр, рабочий цилиндр и трубопроводы.

5. Воздух в гидравлической системе сцепления. Удалите воздух из системы.

6. Недостаточен ход педали. Проверьте и отрегулируйте.

7. Деформировано или повреждено уплотнение поршня в рабочем цилиндре.

8. Недостаток пластичной смазки на направляющей втулке.

• Сцепление пробуксовывает (при увеличении оборотов двигателя скорость автомобиля не возрастает)

1. Ведомый диск изношен или на него попало масло.

2. Ведомый диск не приработался. Для приработки нового сцепления может потребоваться от 30 до 40 нормальных включений.

3. Диафрагменная пружина ослабла или повреждена. Снимите в сборе ведомый диск/нажимной диск и осмотрите.

4. Маховик деформирован.

5. Металлические частицы в главном цилиндре препятствуют возвращению поршня в нормальное положение.

6. Повреждена гидравлическая линия сцепления.

• Схватывание (вибрация) при включении сцепления

1. На ведомый диск попало масло. Снимите диск и осмотрите. Устраните причину протечки масла.

2. Изношены или ослабли крепления двигателя или коробки передач. Эти агрегаты могут немного перемещаться при выключении сцепления. Осмотрите крепления и болты.

3. Изношены шлицы на входном вале коробки передач. Извлеките детали сцепления и осмотрите.

4. Деформирован нажимной диск или маховик. Извлеките детали сцепления и осмотрите.

5. Усталостная утрата упругости диаф-рагменной пружины. Снимите в сборе крышку сцепления и нажимной диск и осмотрите.

6. Отверждение или деформация накладок сцепления.

7. Ослаблены заклепки накладок сцепления.

• При полностью включенном сцеплении (педаль отпущена) раздаются визжащие или грохочущие звуки

1. Неправильная регулировка педали. Отрегулируйте величину свободного хода педали.

2. Отпустите крепление подшипника на вале коробки передач. Извлеките элементы сцепления и осмотрите подшипник. Удалите все заусенцы или зазубрины; перед установкой на место заново очистите и смажьте.

3. Направляющая втулка изношена или деформирована.

4. Ослаблены заклепки накладок сцепления.

5. На ведомом диске сцепления имеются трещины.

6. Усталость торсионных пружин ведомого диска сцепления. Замените ведомый диск.

• При полностью выключенном сцеплении (педаль нажата) раздаются визжащие или грохочущие звуки

1. Износ, дефект или поломка подшипника выключения сцепления.

2. Износ или поломка секторов диафраг-менной пружины нажимного диска

• Педаль сцепления остается на полу после отпускания

Заедание рычагов и тяг привода сцепления или подшипника выключения сцепления. Осмотрите рычаги и тяги привода сцепления или извлеките элементы сцепления.

При оценке состояния сцепления, диагностике, поиске и устранении неисправностей необхо­димо учитывать определенные критерии и при­держиваться определенной последовательности действий с тем, чтобы обеспечить эффективное и долговременное решение проблемы.

Прежде всего, следует выполнить визуальную проверку и, при необходимости, контрольное из­мерение стоящего на машине или уже снятого узла сцепления, что позволит сделать выводы о правильности диагностики и необходимости ремонта или замены неисправных деталей сцеп­ления.

Для эффективного поиска и устранения неис­правности необходима точная информация о причине их возникновения. Так как в конструкции сцепления возможные неисправности можно буквально «пересчитать по пальцам» и относительно легко и однозначно описать, в большинстве случаев причина неис­правности определяется очень просто.

Ниже приводятся пять возможных причин, связанных с неисправностью сцепления:

Поиск неисправности сцепления

После того, как будет сделан однозначный вывод относительно причины неисправности, можно приступать к ее поиску. Нередко для устранения неисправности начинают сразу же демонтировать детали сцепления, что в большинстве случаев со­пряжено с большими трудозатратами. При этом не используется возможность поискать неисправ­ность сначала там, где она при определенных об­стоятельствах может быть устранена относительно простыми средствами, а именно вокруг сцепления.

В большинстве случаев неисправности вокруг сцепления на первый взгляд могут быть не связаны с неисправностью самого сцепления. Однако при детальном рассмотрении можно выявить множе­ство внешних факторов, отрицательно влияющих на функционирование сцепления.

Нарушенная регулировка карбюратора или си­стемы впрыска может вызвать нарушение пара­метров холостого хода. В отношении сцепления это может проявиться в форме рывков.

Нарушенная регулировка системы зажигания также может стать причиной дефектов, которые выльются в рывки при включении сцепления.

Кроме этого, из-за самопроизвольной работы после остановки двигателя возникает ударная на­грузка на тангенциальные пластинчатые пружины ведущего диска сцепления. Деформированные тангенциальные пластинчатые пружины вызыва­ют проблемы с разъединением нажимного и ве­домого дисков.

Если подушки крепления двигателя недостаточ­но жесткие или повреждены, при включении сце­пления двигатель опирается на подушки, а затем снова отпружинивает назад. Результа­том этого становится чередование дополнительных статических и динамических нагрузок, которое про­является в виде рывков при включении сцепления.

Тугой ход привода дроссельной заслонки так­же ведет к появлению рывков.

Жесткое крепление привода дроссельной за­слонки в сочетании с очень мягкими подушками крепления двигателя вызывает раскачивание трансмиссии.

Изношенный трос сцепления вызывает рывки и проблемы с выключением сцепления.

Несоблюдение параметров регулировки троса сцепления ведет к возникновению рывков или проблемам с разъединением трансмиссии, а так­же к полному разрушению деталей сцепления.

Неисправности в гидравлическом приводе вы­ключения сцепления вызывают рывки и пробле­мы с разъединением трансмиссии.

Перекос коробки передач или отсутствие цен­трирующих втулок (либо штифтов) ведет к угло­вому смещению первичного вала коробки передач относительно коленчатого вала двигателя. Как следствие, могут возникать рывки и проблемы с разъединением трансмиссии. Вызванное угловым смещением биение ведомого диска при выключе­нии и включении сцепления может стать причи­ной повреждений в области клепаного соедине­ния упругих сегментов крепления фрикционных накладок.

Разбитые карданные шарниры вызывают толчки при изменении нагрузки. Это может стать причиной деформации тангенциаль­ных пластинчатых пружин нажимного диска сцепления, а также возникновения рывков и проблем с разъединением трансмиссии.

Причины неисправностей сцепления

Если поиск неисправностей вокруг сцепления не дал результата, необходимо демонтировать дета­ли сцепления и подвергнуть их тщательной про­верке. Во многих случаях достаточно простого осмотра, чтобы сделать вывод о причине неис­правности.

Перечисленные ниже варианты неисправно­стей должны стать своего рода методикой для оценки неисправностей в конструкции сцепле­ния. Они систематизированы по принципам. Для каждого случая дан перечень возможных причин неисправностей.

Рывки в сцеплении

	Точечный перегрев нажимного диска: Снижение коэффициента трения из-за загряз­нения фрикционных накладок жидкой или консистентной смазкой; Слишком маленький зазор между диафраг­менной пружиной и выжимным подшипником; Неисправная система выключения сцепления (гидропривод, трос); Слишком долгое проскальзывание ведомого диска при включении сцепления.
	Деформация тангенциальных пластинчатых пружин: Зазор в трансмиссии имеет увеличенный раз­мер; Падение нажимного диска перед или во время монтажа; Ошибка при переключении передач или управ­лении (буксировка на первой или второй пере­даче).
	Деформация лепестков диафрагменной пружины Ошибка при монтаже.
	Замасливание фрикционных накладок конси­стентной смазкой Излишки смазки не удалены со шлицов пер­вичного вала коробки передач.
	Фрикционная накладка со стороны маховика сильно изношена Маховик не заменен после большого пробега; Поверхность трения маховика при ремонте не доработана.
	Глубокие царапины на фрикционной накладке со стороны маховика Маховик не заменен после большого пробега; Поверхность трения маховика при ремонте не доработана.
	Неисправность троса сцепления Износ оболочки или самого троса.
	Износ направляющей втулки Пример HTML-страницы Направляющая втулка деформирована, не смазана или смазана несоответствующей смазкой.
	Износ поверхности скольжения выжимного подшипника Поверхность скольжения не смазана или сма­зана несоответствующей смазкой.
	Использование неподходящей смазки для смазывания выжимного подшипника Использована смазка с содержанием твердых веществ.

	Износ направляющей втулки Направляющая втулка не смазана или смазана несоответствующей смазкой; Тугой ход выжимного подшипника; Детали механизма выключения сцепления не подходят друг к другу.
	Тугой ход вала выключения сцепления Износ подшипников; Подшипники не смазаны.
	Износ маховика Маховик после большого пробега не доработан/не заменен.
	Деформация тангенциальных пластинчатых пружин ведущего диска В зазор в трансмиссии из-за разбитого резино­металлического шарнира.

Проскальзывание сцепления

	Точечный перегрев нажимного диска Снижение коэффициента трения из-за загряз­нения фрикционных накладок жидкой или консистентной смазкой; Слишком маленький зазор между выжим­ным подшипником и диафрагменной пружи­ной; Неисправность механизма выключения сце­пления; Слишком долгое проскальзывание сцепления.
	Притирание кончиков лепестков диафрагмен­ной пружины Отсутствие зазора между выжимным подшип­ником и диафрагменной пружиной; Заедание выжимного подшипника; Тугой ход выжимного подшипника.
	Притирание подпятника рычагов смещения нажимного диска (автомобили Opel) Тугой ход выжимного подшипника; Слишком высокая предварительная нагрузка на выжимной подшипник.
	Закоксовывание фрикционных накладок Загрязнение фрикционных накладок жидкой смазкой (дефект заднего сальника коленчатого вала); Слишком долгое проскальзывание при вклю­чении сцепления.
	Замасливание фрикционной накладки жид­кой смазкой Дефект заднего сальника коленчатого вала.
	Замасливание фрикционной накладки конси­стентной смазкой Излишки смазки не удалены со шлицов пер­вичного вала коробки передач.
	Износ фрикционной накладки до заклепок Автомобиль продолжал эксплуатироваться, несмотря на проскальзывающее сцепление; Слишком долгое проскальзывание сцепле­ния; Неподходящее по параметрам сцепление; Неисправность механизма выключения сце­пления.
	Глубокие царапины на фрикционной накладке со стороны маховика Маховик не заменен при большом пробеге; Поверхность трения маховика при ремонте не доработана.
	Фрикционная накладка со стороны маховика сильно изношена Маховик не заменен при большом пробеге; Поверхность трения маховика при ремонте не доработана.
	Повреждение фрикционной накладки Падение ведомого диска перед или во время монтажа.

	Следы окисления металла на демпфере кру­тильных колебаний Ведомый диск сцепления неправильно уста­новлен; Несоответствующие детали сцепления.
	Износ нажимного диска Фрикционные накладки ведомого диска изно­шены до заклепок.
	Притирание подпятника рычагов смеще­ния нажимного диска (автомобили Opel) Тугой ход выжимного подшипника; Слишком высокая предварительная нагрузка на выжимной подшипник.
	Износ направляющей втулки Направляющая втулка не смазана или смазана несоответствующей смазкой; Тугой ход выжимного подшипника; Детали не подходят друг к другу.
	Тугой ход вилки выключения сцепления Износ подшипников; Подшипники не смазаны.

Сцепление не разъединяется

	Повреждение кончиков лепестков диафраг­менной пружины Нажимной диск установлен без зажимов (пе­реднеприводные автомобили Opel).
	Притирание кончиков лепестков диафрагменной пружины Заедание выжимного подшипника; Отсутствие зазора между выжимным подшипником и диафрагменной пружиной.
	Повреждение нажимного диска Перегрев нажимного диска из-за слишком долгого проскальзывания; Проскальзывание сцепления; Замасливание фрикционных накладок жидкой смазкой; Тугой ход механизма выключения сцепления.
	Деформация картера сцепления Картер не выставлен по центрирующим штифтам.
	Повреждение тангенциальной пластинчатой пружины Зазор между  выжимным подшипником и диафрагменной пружиной в трансмиссии увеличен; Ошибка при переключении передач или управлении; Несоответствующий нажимной диск (неправильно выбрано направление вращения).
	Деформация тангенциальной пластинчатой пружины Зазор между  выжимным подшипником  и диафрагменной пружиной в трансмиссии увеличен; Ошибка при переключении передач или управлении; Падение нажимного диска перед монтажом.
	Повреждение профиля ступицы ведомого диска Несоответствующий ведомый диск; Вал коробки передач был вставлен с применением силы (диск не отцентрирован).
	Ржавчина в профиле ступицы Ступица не смазана.
	Следы окисления металла на ступице Диск установлен неправильной стороной.
	Ведомый диск «плавает» Не обеспечено шлицевое соединение вала ко­робки передач со ступицей ведомого диска.

	Одностороннее повреждение упругой основы крепления фрикционных накладок Коробка передач была опущена при монтаже.
	Равномерное повреждение упругой основы крепления фрикционных накладок Угловое или параллельное смещение коробки передач относительно двигателя; Передний подшипник первичного вала короб­ки передач отсутствует или поврежден: Коробка передач была опущена при монтаже.
	Обгорание или отделение фрикционной накладки Неисправность системы выключения сцепле­ния; Маховик обработан ненадлежащим образом; Проскальзывание сцепления из-за замаслива­ния; Детали не соответствуют друг другу.
	Глубокая коррозия фрикционной накладки Автомобиль не эксплуатировался в течение длительного времени.
	Боковое биение ведомого диска Перед монтажом ведомый диск не был прове­рен на предмет макс, бокового биения (0,5 мм).
	Растрескивание фрикционной накладки Слишком высокая частота вращения ведомого диска (превышение частоты вращения, при которой происходит разрыв фрикционной накладки).
	Деформация корпуса выжимного подшипника Подшипники вилки выключения сцепления повреждены; Направляющая втулка повреждена; Подшипник разъело на направляющей втулке.
	Сквозное протирание корпуса подшипника Базовая регулировка вилки выключения сце­пления не соблюдена (автомобили Opel).
	Разрушение выжимного подшипника Перегрев подшипника из-за отсутствия зазора.
	Износ направляющей втулки Ненадлежащая базовая регулировка вилки вы­ключения сцепления; Односторонний износ вилки выключения сце­пления.

Односторонняя деформация профиля ступи­цы, конусообразный Повреждение переднего подшипника первич­ного вала коробки передач; Угловое смещение коробки передач относи­тельно двигателя.

Посторонние шумы в области сцепления

	Следы окисления металла на демпфере кру­тильных колебаний Неправильное монтажное положение ведомо­го диска; Несоответствующий ведущий или ведомый диск.
	Разрушение защитного жрана демпфера кру­тильных колебаний Несоответствующий ведомый диск; Длительное движение при низких оборотах ко­ленчатого вала.
	Выламывание пружины Замасливание фрикционных накладок жидкой смазкой; Несоответствующая регулировка двигателя; Неисправный механизм выключения сцепления.
	Притирка упорного болта Несоответствующий ведомый диск; Длительное движение при низких оборотах ко­ленчатого вала.
	Деформация профиля ступицы Отсутствие или неисправность переднего под­шипника первичного вала коробки передач; Угловое или параллельное смещение коробки передач относительно двигателя; Неисправность подшипников первичного вала коробки передач; Повреждения, вызванные колебаниями.
	Износ наконечников рычагов Не соосность выжимного подшипника; Заедание выжимного подшипника.
	Износ упорного кольца выжимного подшип­ника Тугой ход выжимного подшипника; Слишком высокая предварительная нагруз­ка на выжимной подшипник (предписано: 80-100 Н).
	Односторонняя деформация профиля сту­пицы ведомого диска, конусообразный износ шлицевого соединения, разрушение демпфера крутильных колебаний Повреждение переднего подшипника первич­ного вала коробки передач; Угловое смещение коробки передач относи­тельно двигателем.
	Износ вилки выключения сцепления Вилка выключения сцепления не смазана или смазана несоответствующей смазкой.

Тугой ход привода сцепления

	Износ направляющей втулки Направляющая втулка не смазана или смазана несоответствующей смазкой.
	Износ поверхности скольжения выжимного подшипника Поверхность скольжения не смазана или сма­зана несоответствующей смазкой.
	Неисправность троса сцепления Износ оболочки или троса; Трос сращен.
	Износ направляющей втулки Направляющая втулка не смазана или смазана несоответствующей смазкой; Тугой ход выжимного подшипника; Детали сцепления не подходят друг к другу.
	Тугой ход вилки выключения сцепления Износ подшипников; Подшипники не смазаны.
	Тугой ход троса выключения сцепления Нормальный износ; Повреждение резиновых демпферов или манжеты.

РЕКОМЕНДУЮ ЕЩЁ ПОЧИТАТЬ:

Проблемы со сцеплением: причины возникновения и способы решения

В ходе эксплуатации авто под влиянием различных факторов происходит изнашивание деталей и узлов. Через некоторое время каждый автовладелец сталкивается с необходимостью устранения неисправностей подвески, трансмиссии, мотора, электрооборудования и т. д. Некоторые поломки выявить на ранних этапах достаточно сложно, но есть и такие узлы, у которых даже незначительная неисправность сразу отражается на качестве эксплуатации автомобиля. К последней категории поломок относятся и проблемы со сцеплением, о которых мы расскажем в нашей статье.

Что такое сцепление и как оно устроено

Механизм сцепления обеспечивает возможность включения/отключения передачи вращательного усилия от мотора к трансмиссии. Такая система играет важнейшую роль при переключении скоростей, торможении и остановке автомобиля. Сцепление обеспечивает плавность соединения и взаимодействия фрикционных дисков, которые расположены на валах мотора и КПП.

Правильно отрегулированный механизм сцепления обеспечивает плавность начала движения автомобиля. Когда авто с заведенным мотором стоит на месте, вал мотора вращается с высокой скоростью, а вал трансмиссии пребывает в неподвижном состоянии. Для ровного начала движения машины нужно, чтобы валы двигателя и коробки передач плавно притерлись друг к другу и поддержали увеличение числа оборотов.

Если соединение валов мотора и трансмиссии произойдет очень резко, то находящийся в статичном положении вал коробки заклинит вал силового агрегата и двигатель заглохнет (с такой ситуацией часто сталкиваются начинающие водители, которые на авто с МКПП резко бросают сцепление). Кроме того, такая ситуация может привести к поломкам самого механизма сцепления.

Чтобы предотвратить появление проблем со сцеплением, водителю будет полезно ознакомиться с устройством и принципом действия этого механизма. Основными элементами его конструкции являются ведомый и ведущий диск, система включения/отключения и нажимной привод.

Вращательный момент маховика мотора передается ведущему валу, который передает вращение валу коробки передач. Это обеспечивается за счет сил трения, которые возникают благодаря нажимному приводу. Плотное сцепление ведущего и ведомого дисков является необходимым условием для движения автомобиля.

Не менее ответственным моментом является выключение сцепления. В этом процессе участвует нажимной диск (корзина сцепления), имеющий встроенные пружины, соединенные с прижимным основанием. На пружины в процессе включения/выключения сцепления воздействует выжимной подшипник. Нажимной диск располагается в чугунном картере блока мотора.

К элементам ведущей конструкции относится и маховик, жестко соединенный с нажимным диском шестью болтами. Между прижимной плоскостью и маховиком и находится ведомый диск сцепления. Вращение нажимного диска обеспечивается маховиком. В перечень элементов ведомой части механизма сцепления входят такие детали, как ведомый диск, ступица и ведущий вал КПП.

На двух плоскостях ведомого диска находятся фрикционные накладки, которые производят из специального материала, включающего асбест и металл и отличающегося хорошими фрикционными характеристиками. Сам ведомый диск с помощью заклепок или специальных пружин соединяется со ступицей сцепления. Фрикционные пружины входят в механизм гашения колебаний вращения, который называется демпфер.

Виды сцепления

Механизмы сцепления в современных авто разделяются на несколько видов по следующим критериям:

• По типу привода. Управление работой сцепления может осуществляться механическими, гидравлическими, электрическими или комбинированными приводящими системами.
• По варианту трения фрикционных накладок. Сцепление может быть сухим или мокрым (накладки работают в специальной масляной ванне).
• По способу включения (постоянно или непостоянно замкнутые типы сцепления).
• По количеству ведомых дисков. Сцепления бывают однодисковыми, двухдисковыми или многодисковыми (см. фото).
• По виду нажимных пружин и их расположению (несколько пружин, расположенных по периферии нажимного диска, и с одной диафрагменной пружиной, расположенной по центру диска).
• По количеству потоков, передающих крутящий момент (1 или 2 потока).

Наиболее простая конструкция сцепления включает механический привод. В таких механизмах усилие от выжатой водителем педали передается на вилку сцепления различными тягами и тросами. В системах с гидроприводом присутствует поршень, передающий усилие посредством рабочей жидкости. Такие виды сцепления значительно упрощают управление автомобилем для водителя и устанавливаются чаще всего на большегрузных автомобилях.

Конструкция гидравлического привода сцепления обеспечивает постоянство полного хода педали (за возвращение педали в первоначальное положение отвечает возвратная пружина), но меняет величину рабочего хода. Таким образом обеспечивается компенсация снижения толщины ведомого диска из-за износа. При стирании диска сцепления полный ход педали не меняется, а ее рабочий ход увеличивается, поэтому точка включения сцепления постепенно смещается к концу обратного хода.

У механизмов с механическим (тросовым) приводом наблюдается увеличение полного хода педали под влиянием износа ведомого диска. Другими словами, педаль постепенно поднимается. При этом увеличивается и ее рабочий ход. Регулировка свободного хода педали осуществляется путем изменения длины троса. Нормальная величина свободного хода педали с механическим приводом составляет около 30–40 мм.

В зависимости от конструкционных особенностей сцепление в автомобиле может быть электромагнитным, фрикционным или гидравлическим. При фрикционном механизме вращение от вала двигателя передается за счет сил трения. Электромагнитное сцепление обеспечивает передачу вращательного момента с помощью магнитных полей. В гидравлических механизмах сцепление двигателя с коробкой осуществляется при участии жидкостного потока.

При выключенном электромагнитном сцеплении ведомые и ведущие элементы разомкнуты. При включении сцепления соленоид создает постоянное магнитное поле, которое обеспечивает соединение маховика мотора с валом коробки переключения передач. Такой механизм используется достаточно редко и устанавливается на авто малого класса с ручным управлением.

В электромагнитном сцеплении пространство между ведущим и ведомым дисками заполняется особым ферромагнитным порошком, который не препятствует отдельному вращению валов. При включении сцепления за счет постоянного магнитного поля порошок твердеет и обеспечивает передачу вращательного момента.

Для комплектации грузовиков, спортивных авто и других машин, работающих под высокими нагрузками, используют керамическое сцепление, диски которого имеют высокий коэффициент трения. Схватывает такое сцепление достаточно резко, поэтому его нельзя использовать в стандартных автомобилях.

Чаще всего современные авто комплектуются фрикционным сцеплением (однодисковым, двухдисковым или многодисковым).

В зависимости от того, в какой среде работают фрикционные накладки, сцепление автомобиля может быть мокрым или сухим. Во втором случае диски работают в условиях сухого трения. Мокрое же сцепление основано на передаче крутящего момента между дисками, которые находятся в масляной ванне (такой тип механизмов в основном устанавливают на мотоциклетную технику с поперечным расположением мотора).

Двигатели мотоциклов имеют общий масляный картер с КПП, поэтому элементы сцепления здесь совмещены с трансмиссией и системой пуска мотора и смазываются моторным маслом. Для комплектации современных авто мокрые сцепления не используются.

Для оснащения автотранспорта с мощными силовыми установками применяют двухдисковые или многодисковые механизмы сцепления. Такие системы при обычных размерах могут передавать более высокие вращательные усилия и отличаются увеличенным сроком службы. В многодисковых сцеплениях между дисками предусмотрена специальная проставка, увеличивающая поверхность трения.

На тяжелых грузовиках автопроизводители устанавливают механизмы сцепления с пневматическим усилителем привода. Такое решение позволяет уменьшить усилие, которое необходимо приложить водителю, чтобы выжать педаль сцепления.

Основные признаки неисправности сцепления

Как показывает практика, проблемы со сцеплением часто обусловлены неправильной эксплуатацией авто — слишком высокими оборотами мотора при старте с места, удерживанием ноги на педали в ходе езды и т. д.

К таким факторам можно отнести и превышение ресурса эксплуатации отдельных узлов и деталей механизма сцепления. Достаточно часто проблемы с включением передач связаны с чрезмерным износом ведомого диска. Эта деталь при условии правильной эксплуатации авто «ходит» более 100 000 км, но если водитель любит резкие старты и увлекается экстремальным вождением, то ведомый диск сцепления может не прослужить и 50 000 км.

К проблемам в работе сцепления могут привести низкокачественные комплектующие, использованные в ходе ремонта механизма. Выбирая запчасти для авто, всегда стоит обращать внимание на оригинальные детали или изделия известных брендов.

В ходе диагностики авто выявить неисправности рассматриваемого механизма можно, обращая внимание на внешние признаки проблем со сцеплением. В то же время стоит учитывать, что похожие симптомы могут иметь место при разных неисправностях. Именно поэтому для точного выявления причин в автосервисе производится разборка механизма.

Если сцепление выключается не полностью, то водитель будет испытывать сложности с включением передач при работающем моторе. При этом может быть слышен посторонний шум, свободный ход педали будет увеличиваться.

При «пробуксовке» сцепления, как правило, чувствуется запах «подгорающих» фрикционных накладок. Такая неисправность сопровождается проблемами с разгоном авто, перегревом мотора и увеличенным потреблением топлива.

Такие симптомы, как рывки во время работы сцепления, вибрации при его включении и нехарактерные звуки при выключении, будут заметны даже неопытному водителю.

В отдельную категорию неисправностей сцепления следует выделить проблемы, характерные для авто с роботизированной коробкой передач. Если авто имеет механическую КПП, то водитель, который ездит на нем некоторое время, уже имеет понимание, в какой момент хода педали срабатывает сцепление и насколько плавно оно включается. На основании такого опыта можно выявить симптомы появления проблем в работе механизма. В то же время такой возможности нет у водителей автомобилей с РКПП, так как включение/выключение сцепления осуществляет блок управления.

Чтобы иметь возможность выявить симптомы неисправности сцепления на авто с роботизированной коробкой передач, необходимо иметь представление об особенностях работы «робота» на конкретной модификации авто.

Самые частые причины возникновения проблем со сцеплением

Ранее мы отмечали, что чаще всего проблемы со сцеплением обусловлены нарушениями правил эксплуатации авто, предусмотренных производителями. Так, если автомобиль застрял на заснеженном участке дороги или в песке на бездорожье, водители продолжают усиленно давить на акселератор, чтобы выехать из западни. Кроме того, многие владельцы авто вообще практикуют начало движения с пробуксовкой колес. Такие действия существенно снижают срок службы диска сцепления.

К деталям сцепления, которые чаще всего выходят из строя, относится и выжимной подшипник. Эта деталь обеспечивает плавность включения/выключения сцепления. Если выжимной подшипник «переходил» свой срок службы, то работа сцепления будет сопровождаться специфическим визгом, услышав который следует в срочном порядке заменить неисправную деталь.

Достаточно часто причиной проблем в работе сцепления являются неисправности приводного механизма, выражающиеся в заедании и дефектах троса, неправильной работе рычажной системы, протекании рабочей жидкости (для авто с гидроприводом сцепления) и т. д. Чтобы подробнее рассмотреть все возможные причины неисправности сцепления, сгруппируем их по определенным признакам.

Когда сцепление не полностью включается, авто пробуксовывает, плохо разгоняется и с трудом преодолевает подъемы, присутствует ощутимый запах «подгоревших» фрикционных накладок.

Причины описанных выше проблем со сцеплением могут быть следующими:

• Плохо приработан ведомый диск механизма.
• Диафрагменная пружина потеряла упругость или повреждена.
• Превышена допустимая степень износа рабочей поверхность маховика.
• Заедает тросик сцепления.
• Ослабли нажимные пружины.
• Замаслились фрикционные накладки.
• Чрезмерно износились комплектующие сцепления.
• Компенсационное отверстие главного цилиндра засорено или перекрыто разбухшей манжетой.

Причиной вибраций при включении являются:

• Дефекты подушек крепления мотора и КПП.
• Изношенные шлицы первичного вала коробки переключения передач.
• Потеря упругости диафрагменной пружины, повышенный износ нажимного диска или маховика.
• Покоробленные накладки сцепления.
• Нарушение целостности заклепок на накладках диска сцепления.
• Потеря упругости пластинчатых пружин ведомого диска.
• Заедание ступицы ведомого диска на шлицах первичного вала.

Кроме того, проблема вибрации при включении сцепления может быть обусловлена неправильной регулировкой нажимного диска. К таким же последствиям приводит нарушение установки свободного хода педали, дефекты ведомого диска, а также изношенность его пружин или демпферного механизма.

Посторонние звуки при выключении механизма сцепления могут быть вызваны чрезмерной изношенностью или неисправностью выжимного подшипника, дефектами штифтов диафрагмы или переднего подшипника первичного вала коробки передач.

Шум во время включения сцепления возможен из-за деформации или потери упругости демпферных пружин или оттяжной вилки (эта деталь еще может и соскочить с посадочного места), а также нарушения целостности пластин, соединяющих нажимной диск и кожух.

Если педаль сцепления не поднимается при выключенном зажигании, то это может быть следствием заедания выжимного подшипника или привода механизма. Проблема скрипа, который особенно отчетливо слышен при выжимании педали сцепления с выключенным двигателем, является следствием сухого хода из-за недостаточного количества смазки или сильной изношенности втулки педальной оси.

Еще одна часто встречающаяся неисправность проявляется в том, что сцепление выключается только путем резкого выжимания педали (плавное нажатие на педаль до пола в таком случае не приводит к включению сцепления). Причинами такой проблемы со сцеплением могут выступать:

• Изношенные или загрязненные зеркала главного цилиндра.
• Изношенные уплотнительные кольца поршня главного цилиндра.
• Недостаточный уровень рабочей жидкости в расширительном бачке.
• Разгерметизированные соединения трубок с рабочим и главным цилиндрами, сопровождающиеся протеканием жидкости.

Если сцепление работает рывками, нужно проверить ступицу ведомого диска и механизм сцепления на предмет заедания. Кроме того, причиной этой проблемы могут быть замасленные или изношенные фрикционные накладки, грязь в приводном механизме или ослабленные заклепки.

Как провести самостоятельную диагностику неполадок

В ходе активной эксплуатации авто его сцепление постоянно работает в разных режимах, а следовательно, проблемы с этим механизмом быстро проявляются и приводят к изменениям характера движения автомобиля.

Рассматривая различные неисправности автомобильного сцепления, можно выделить две основные группы проблем с этим механизмом. В первую входят неисправности, проявляющиеся при выключении сцепления, а во вторую — сложности с его включением. Чтобы устранить причины проблем со сцеплением, прежде всего следует определить, к какой группе относится проявившаяся неисправность.

Стоит отметить, что выявить нарушения в работе рассматриваемого механизма в большинстве случаев может даже неопытный водитель. Так, чтобы диагностировать неполное выключение сцепления, нужно попытаться включить первую передачу на небольших оборотах двигателя с полностью выжатой педалью. Если при этом не появляются посторонние звуки или вибрации, а передача включается легко, то в этой группе неисправностей сцепление вашего авто не имеет каких-либо проблем.

О наличии неисправностей из группы неполного включения механизма сцепления может свидетельствовать потеря мощности во время движения авто (особенно на подъемах), постоянный специфический запах «подгоревших» накладок диска сцепления, а также повышение оборотов мотора без увеличения скорости движения авто при нажатии на педаль газа.

Чтобы точнее диагностировать проблему неполного включения сцепления, можно провести простой эксперимент. Предварительно необходимо прогреть мотор и по возможности проехать на авто около 15 минут (это нужно, чтобы прогрелась и коробка передач). После этого нужно остановить машину, установить нейтральную передачу и затянуть стояночный тормоз или выжать педаль тормоза. Затем, нажимая на акселератор, надо держать обороты мотора на показателе 1500, выжать сцепление и включить первую передачу, плавно отпуская педаль сцепления. Если после мотор не заглох (или заглох через некоторое время), значит, присутствует проблема с включением сцеплением и автомобиль нуждается в ремонте.

Что делать, если начались проблемы со сцеплением

В ходе эксплуатации авто важно прислушиваться к работе его узлов и механизмов. Выявление проблем и неисправностей на ранней стадии поможет избежать более серьезных поломок с дорогостоящим ремонтом.

Ремонт сцепления может предполагать замену всего механизма или отдельных его узлов и деталей. Проблема заключается в том, что самостоятельно выполнить качественный ремонт сцепления могут только опытные водители, которые имеют соответствующие инструменты и оборудование. Большинство автовладельцев с такой задачей не справится, поэтому следует обратиться в автосервис.

Есть у ремонта сцепления и такой недостаток, как высокая стоимость. Особенно большие расходы в этом случае предстоят владельцам иномарок.

Тем не менее мы хотим привести ряд полезных рекомендаций по решению проблем со сцеплением. Достаточно часто причиной отказа этого механизма является неисправность ведомого диска. Чтобы выполнить ремонт, нужно снять ведомый диск и визуально проверить его на наличие повреждений.

Случается, что передачи КПП не включаются после длительного простоя автомобиля. К такой проблеме приводит «прикисание» ведомого и нажимного дисков или ведомого диска к маховику. При этой неисправности нужно несколько раз выжать педаль сцепления, после чего сделать попытку включения передачи. Если проблема не устранилась, можно попробовать еще один способ. При заглушенном двигателе необходимо выжать педаль, затянуть стояночный тормоз и сделать попытку запуска мотора. Если и после такой процедуры сцепление не заработает, нужно обращаться к специалистам автосервиса.

Привод механизма автомобильного сцепления может быть механическим или гидравлическим. Система может не полностью выключаться из-за недостаточного уровня рабочей жидкости в расширительном бачке или из-за неправильной регулировки привода. Водитель должен периодически проверять уровень жидкости в системе и при необходимости осуществлять ее долив до нужного уровня.

Постоянное снижение уровня тормозной жидкости в расширительном бачке сцепления указывает на наличие проблем с герметичностью элементов гидропривода или на неисправность рабочего цилиндра (РЦС). Кроме того, поломка может быть обусловлена завоздушиванием системы гидропривода. В этом случае нужно удалить из системы воздух путем ее прокачки.

При возможности стоит осмотреть РЦС на наличие потеков, заехав машиной на эстакаду. Такая диагностика особенно полезна в зимнее время, если вы давно не меняли жидкость в системе гидропривода сцепления автомобиля. Тормозная жидкость отличается гигроскопичностью (способностью набирать влагу), поэтому, если ее долго не менять, при сильном морозе она может подмерзать. Специалисты рекомендуют менять жидкости в приводе сцепления и в тормозной системе каждые три года.

Сцепление может включаться не полностью из-за недостаточной амплитуды хода педали. Чтобы устранить эту проблему, нужно отрегулировать свободный ход педали сцепления. При попадании моторного масла накладки диск сцепления будет проскальзывать. Чтобы устранить пробуксовку механизма, вызванную замасливанием или износом фрикционных накладок ведомого диска, нужно будет заменить или промыть изношенные детали. Замасленные накладки очищают растворителями, но при этом важно устранить причину течи масла.

Как было отмечено выше, устранение неисправностей сцепления требует специальных знаний, навыков и профессионального оборудования. Чтобы гарантированно решить все проблемы с работой этого механизма, следует обратиться к специалистам автосервиса.

Как добраться до сервиса с неисправным сцеплением

1-й способ. Если сцепление вообще не работает, то самостоятельно добраться в автосервис с соблюдением всех требований безопасности сложно, но возможно. Для этого нужно постараться включить передачу. Сделать это можно, если перевести рычаг КПП в нейтральное положение, затем сбросить газ и включить скорость. Если рычаг будет западать, следует несильно нажать на акселератор, чтобы его освободить.

2-й способ. Когда проблема со сцеплением требует немедленного решения, а устранить неисправность на месте не получается, доехать на СТО можно так. Необходимо заглушить двигатель и включить первую передачу. Затем провернуть ключ зажигания, чтобы завести мотор. Машина будет вначале передвигаться рывками, так как первая скорость не соответствует величине оборотов мотора при запуске, но затем, когда обороты выровняются, авто поедет без рывков.

Перед тем как прибегнуть к такому способу доставки авто в автосервис, нужно хорошо прогреть двигатель — иначе при попытке тронуться он будет глохнуть. Переключение с первой передачи на вторую при неработающем сцеплении также потребует соблюдения определенных правил. Если вам удалось тронуться на первой передаче, нужно набрать оптимальную скорость для включения второй скорости. Затем педаль акселератора следует отпустить и установить рычаг КПП в нейтральное положение, а потом попытаться плавно включить вторую скорость.

В конце нашей статьи хотим уделить внимание профилактике проблем с автомобильным сцеплением. Чтобы реже сталкиваться с неисправностями рассматриваемого механизма и увеличить срок его службы, нужно придерживаться следующих рекомендаций:

• В процессе эксплуатации авто следует соблюдать требования автопроизводителя.
• Во время начала движения надо избегать пробуксовки — трогайтесь плавно и не спеша.
• Нужно постоянно следить за состоянием сцепления машины.
• Для ремонта и обслуживания сцепления следует использовать только качественные материалы и комплектующие. Для выполнения таких работ лучше обратиться к мастерам специализированного автосервиса.

При соблюдении эксплуатационных правил замена механизма сцепления на отечественных авто, как правило, производится после 50000–70000 км пробега. Для иномарок этот интервал увеличивается еще на 30000–40000 км.
