В последнее время 3D-ручки завоевали огромную популярность среди художников и дизайнеров, позволяя раскрыть их творческий потенциал в полной мере. Однако нельзя также забывать, что это весьма хрупкое устройство, с которым стоит обращаться аккуратно. Тем не менее даже при поломках не стоит сразу идти к мастеру, так как 3D-ручку чаще всего можно починить своими руками. О том, как это сделать, и пойдёт речь в статье.
Что делать, если ручка не включается?
Чаще всего люди, только купившие 3D-ручку, жалуются на то, что устройство попросту не работает, а его индикаторы не загораются. Эта проблема может быть следствием технических неисправностей или попросту неправильного использования прибора. Зачастую главным источником проблемы является то, что к 3D-ручке плохо подключён кабель питания. А также перед началом работы нужно убедиться, что дисплей включён и находится в полной исправности.
Но есть некоторые модели, которые работают непосредственно при подключении к USB-кабелю, что намного удобнее, ведь теперь необязательно постоянно находиться рядом с розеткой, поскольку ручка может работать от внешних аккумуляторов. Это экономит время и нервы, позволяет работать даже вне дома. Тем не менее стоит убедиться, что ручка относится именно к этой модели. В противном случае она будет требовать подключения к розетке.
Если подключение идёт нормально, то нужно удостовериться, что ручка получает столько напряжения и тока, сколько ей нужно. Для большинства ручек эти показатели равны 5V и 2A.
Прежде чем подключать устройство, нужно проверить, может ли источник питания обеспечить нужную силу тока и напряжение. В противном случае 3D-ручка не будет получать достаточно энергии, и работать исправно она не будет.
То же самое касается и подключения ручки к компьютеру или к любому другому электронному устройству. Если он не обладает достаточной энергией, то ручка не сможет корректно работать.
Если источник энергии обладает нужной мощностью, а само устройство всё ещё не хочет запускаться, то стоит попробовать использовать иные способы зарядить устройство. К ним относятся USB-адаптер, блок питания и другие. Прежде чем бить тревогу, и нести ручку к специалисту, нужно перепробовать все варианты, ведь эта модель ручки может быть подключена только к одному источнику питания.
Если же были перепробованы все способы, а устройство так и не включилось, то следует либо обратиться к мастеру, либо починить ручку самостоятельно. Сделать это можно в домашних условиях, главное, следовать инструкции. Чаще всего проблема кроется в том, что пластик попросту не может выйти из сопла, и его нужно прочистить. Делается это довольно просто.
Для начала необходимо разобрать устройство, а именно: открутить шуруп, удерживающий блок, отвечающий за подачу пластика, после чего снять его. Блок аккуратно вынимается, после чего снимается направляющая трубка. Затем клеммы этого блока снова подключаются, а сама ручка запускается в разобранной форме. Как только ручка достаточно нагреется, пластик подаётся в сопло. Наконец, ручку нужно снова собрать и опробовать. Как правило, при такой очистке решается большинство технических проблем, связанных с эксплуатацией 3D-ручки.
Устройство не нагревается
Другой распространённой проблемой являются случаи, когда ручка перестаёт нагреваться. Зачастую главной причиной является забывчивость самих людей, использующих 3D-ручки.
Нужно помнить, что перед тем как провести нагрев, нужно обязательно включить кнопку подачи. Для многих это покажется само собой разумеющимся, но зачастую большинство проблемных ситуаций возникает именно из-за этого.
Однако бывает и такое, что кнопка подачи была нажата, но само значение температуры остаётся неизменным. Проблема может быть в неисправности датчиков температуры. В таком случае большинство дисплеев ручек отображают ошибку. Чтобы решить эту проблему, достаточно поменять сопло устройства.
Бывает и такое, что сама ручка нагревается как надо, но во время последующего использования кнопки подачи температура резко падает. Зачастую это происходит по причине неисправности некоторых устройств внутри ручки. Если проблема кроется именно в этом, то здесь поможет только замена материнской платы и двигателя. Если это не представляется возможным, то нужно отнести её к специалисту по ремонту 3D-ручек.
Не затягивается и не выдавливает пластик
Чтобы загрузить пластик в устройство, нужно удостовериться, что всё это происходит на самой высокой скорости. Устройство должно быть зацеплено, а пластик в полной мере должен входить в ручку.
Если в ходе дальнейшей работы пластик добрался до сопла, но нет подачи, то в таком случае нужно немедленно отключить устройство, и извлечь содержимое. Во время плавления пластика на нём могут образоваться небольшие утолщения, из-за которых ручка не будет загружать пластик. Он просто застынет внутри. От таких утолщений нужно избавиться.
Перед загрузкой пластика нужно проверить, нормально ли подрезан кончик нити. Он должен быть перпендикулярным. Если конец расплавлен, то вставлять его ни в коем случае нельзя, поскольку сопло просто-напросто засорится.
То, как проходит процесс плавления, зависит также от марки пластика. Каждый из них плавится при разной температуре. Это нужно учитывать, прежде чем начинать работу. Желательно узнать эту информацию ещё до покупки пластика, чтобы потом с этим не возникало никаких проблем.
Если во время плавления появляется дым, то температура превысила доступный максимум, а если нить получается слишком широкой, и сама она выдавливается очень неохотно, то температура, наоборот, маленькая.
Нельзя, чтобы пластик полностью занимал всё пространство 3D-ручки. Кончик нити должен оставаться на расстоянии в один сантиметр, чтобы в любой момент была возможность его вытащить. Большинство ручек оборудовано трубкой, при помощи которой пластик движется внутри. Если кончик нити окажется слишком глубоко, то он легко может застрять, что приведёт к поломке. В таком случае устройство нужно отремонтировать. Сделать это можно своими руками, главное – разобрать устройство, и извлечь нить. Однако не все устройства подвергаются разбору, и в таких случаях нужно обратиться к мастеру.
Меры профилактики
Чтобы избежать перечисленных выше проблем, достаточно соблюдать меры безопасности, и правильно обращаться с устройством. Так, после 30 минут работы ручке необходимо дать время остыть. Если корпус механизма перегрелся, то надо прекратить работу, и сделать перерыв. При перегреве пластик может изменить форму, что приведёт к полной поломке. А также рабочее место должно оставаться в полной чистоте.
3D ручка перестала подавать пластик в сопло. Сам моторчик работает, подключил напрямую проверил. Также, разобрал его внутри почистил, сопло в порядке греет. Ничего не забилось пластиком. Дело точно в плате, так как, питание на моторчик приходит 0.10 — 0.20 v. Слышу как моторчик пытается работать, но, ему не хватает тока. Что может быть? И ещё, на плате очень сильно греется модуль. На нём написанно 116 043, на фото он самый маленький.
Полный размер
Вот этот модуль сильно греется
Полный размер
Вот сама плата
Полный размер

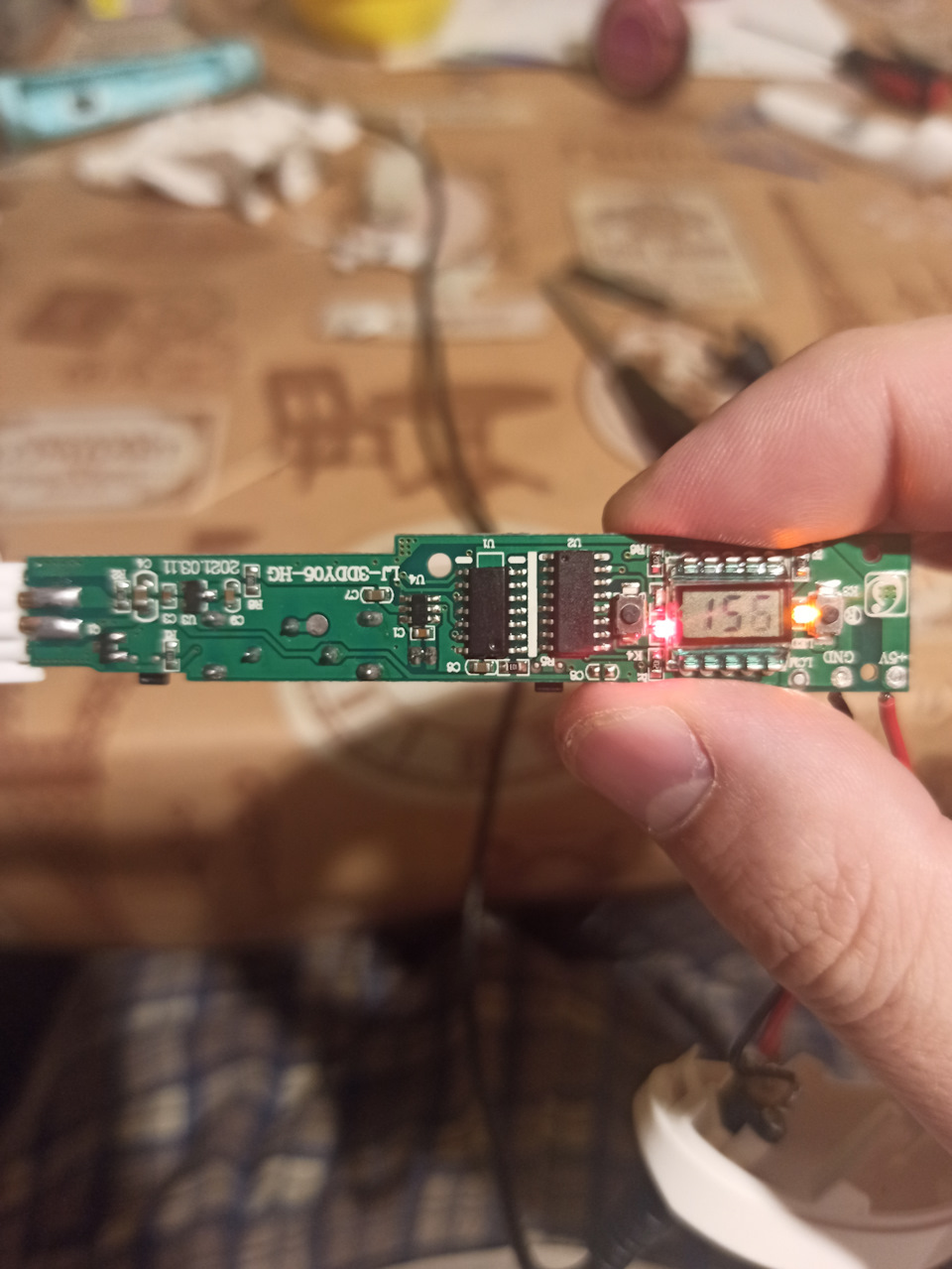

Процесс нагрева
Полный размер

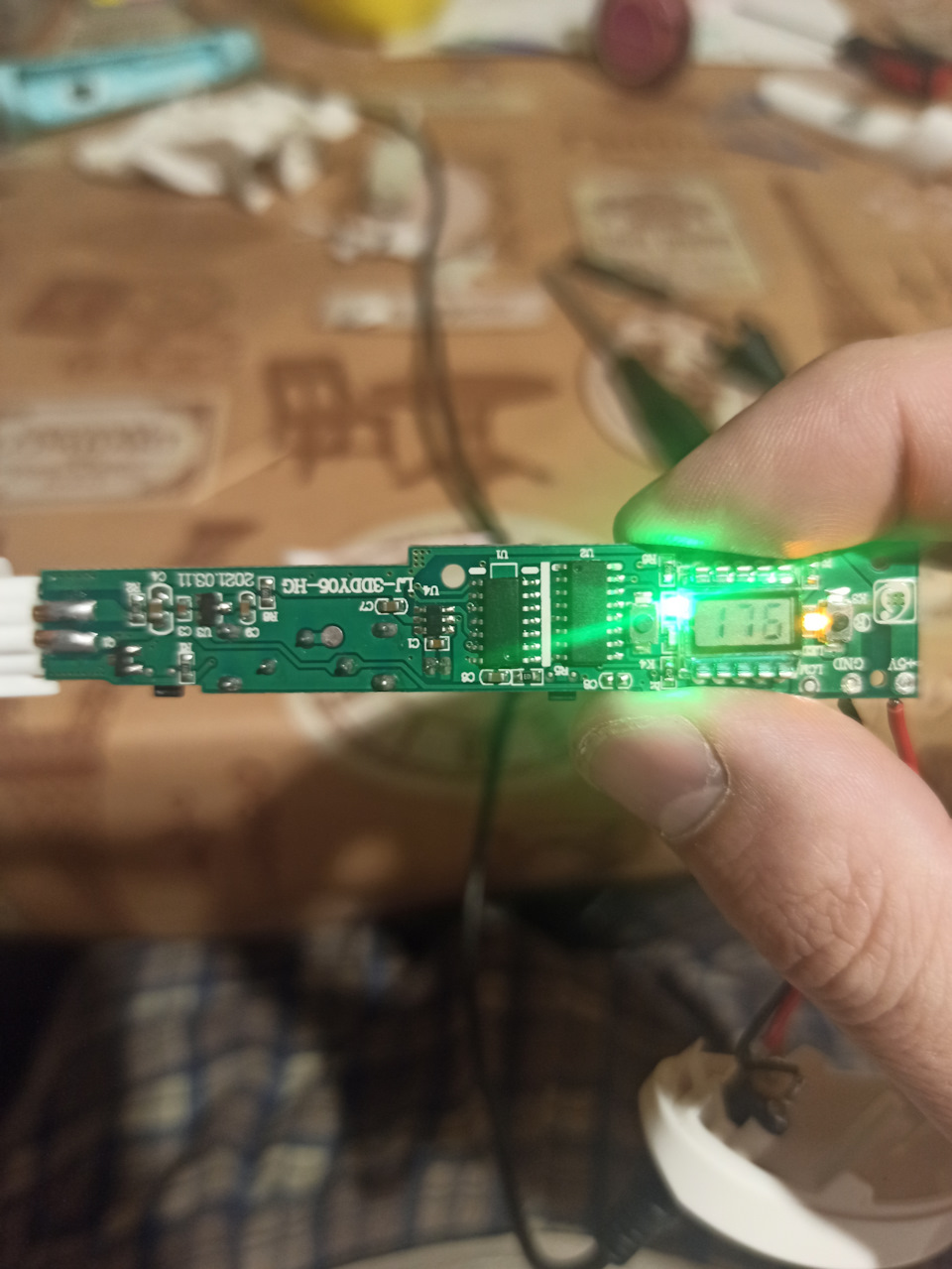

Рабочая температура
Войдите или зарегистрируйтесь, чтобы писать комментарии, задавать вопросы и участвовать в обсуждении.
При нажатии кнопки 3D-ручки «Вперед» ничего не происходит. Работает только подача проволоки назад.
3D-ручка использует питание 12 В от блока питания ZYS-1202IC.
Аналогичная надпись на наклейке устройства. Диаметр подаваемой проволоки — 1,75 мм.
Перед использованием устройства необходимо выбрать тип используемого материала — пластик (PLA) или ABS. На ручке имеются также две кнопки подачи проволоки — «Вперед» и «Назад».
Далее подтверждаем выбранный материал и начинается набор температуры. При этом красный индикатор становится зеленым. Рабочая температура — 200 градусов.
На следующем видео можем увидеть последовательность разборки 3D ручки. Нажимаем на две черные кнопки и снимаем насадку.
Под насадкой находится нагреватель. Его сопротивление 7,8 Ом.
Откручиваем винт и снимаем часть корпуса. Внутреннее устройство выглядит следующим образом. Плата имеет маркировку V3 20180512.
С торца находится двигатель. На его выводах смотрим напряжение. Оно является несглаженным — так и должно быть. Величина напряжения 10 В (пульсации до 12 В).
Разъем блока питания подключается с торца. Отсоединяем два разъема, чтобы вытянуть двигатель.
Данная часть отсоединяется от устройства.
Нагреватель припаян при помощи четырех выводов. Отпаивать их не стоит, чтобы вытащить плату.
Выводы на плате также не нужно выпаивать, т.к. нагреватель вставлен в штыри, припаянные на плате, как разъем. Его можно вытянуть из них. Я два выпаял, т.к. они не хотели выходить из разъема.
Плата выглядит следующим образом. В центре стоит безымянная микросхема. Название затерто и плохо читаемо — производитель скорее всего EAST SOFT.
Безымянной микросхемой является аналог или затертая HR7P201FHD/S (8-битный MCU HR7P201)
Номиналы резисторов на одной части платы выглядят вот так.
Резисторы в обвязке дисплея имеют уже следующие номиналы.
Визуально видно сгоревший транзистор с маркировкой A09T. Данной маркировке соответствуют транзисторы MOSFET AO3400A. Характеристики: N-канал, 30 В, 5.7 А. Это распространенная неисправность 3D-ручек.
Также оказался сгоревшим сопряженный с ним транзистор A19T (AO3401). Характеристики: P-канал, -30 В, -4 А.
Полевые транзисторы соединены следующим образом. A19T управляется через А09Т, т.к. одной полярностью (одной ножкой микросхемы) управляются два разных транзистора. Сопротивление ножки D:3 на GND равно 10 кОм (нормальное значение), а D:10 на GND равно 135 Ом, что крайне мало и возможно после замены транзисторов неисправность со временем повториться снова. Движение «Вперед» -8-9 В, а «Назад» +10 В.
Производим замену сгоревших транзисторов.
3D ручка полностью исправна и пригодна к дальнейшему использованию.
Ранее пытался отремонтировать детский интерактивный телефон.
Каждый пользователь 3D ручки, рано, или поздно сталкивается с проблемой, когда 3D ручка не подает пластиковую нить. Мотор работает, а подача не идет. Такая поломка вызвана тем, что пластиковая нить была до конца загружена в ручку, что согласно инструкции делать не рекомендуется.
Если ваша ручка не подает пластик, не загружает новую нить, то для чистки и ремонта советуем посмотреть данное видео:
В видео инструкции демонстрируется ремонт 3D ручки Myriwell RP400A
В ближайшее время будет добавлена инструкция по ремонту для 3D ручки Myrivell RP100B
Внимание!
Создатели данного видео предупреждают и информируют вас. В данном видео, показан процесс ремонта 3D-ручки. Поломка произошла в результате блокировки пластика в системе подачи, явившегося следствием нарушения обязательных рекомендаций, перечисленных в инструкции пользователя. Данный случай не является гарантийным.
Процедура, показанная в данном видео, не является рекомендательной процедурой самостоятельного обслуживания устройства пользователем. Мы также не рекомендуем детям, не достигшим совершеннолетия, производить ремонт самостоятельно. 3D-ручка является слаботочным электроприбором. Приступая к процедуре разборки и ремонта, вы принимаете на себя ответственность за возможные последствия.
При строгом соблюдении всех пунктов процесса сборки и разборки, показанном в данном видео, компания Losprinters сохраняет гарантийные обязательства на продукцию, приобретенную на сайте www.losprinters.ru.
На 3D-ручки приобретенные в любых других компаниях и розничных сетях, и/или поврежденные в результате несоблюдения пунктов процесса сборки и разборки, компания Losprinters и создатели данного видео, юридической ответственности и гарантийных обязательств не несут.
Почему 3D ручка не затягивает пластик?
Причины, почему 3D—ручка не захватывает пластик моторчик не работает — неисправен или не подается питание; слишком толстая проволока — шестеренки редуктора не могут ее протянуть; пластик застрял в направляющей трубочке или в экструдере; неисправна плата — управляющий сигнал не подается.
Как перезагрузить 3D ручку?
Включить кнопку подачи пластика и дождаться, пока на корпусе индикатор поменяет подсветку. Потребуется от 30 секунд до 2 минут. Загрузить пластик в отверстие в основании. Нажать кнопку подачи и удерживать, пока нить не появится из сопла.
Что делать если не включается 3D ручка?
Прежде всего вам потребуется проверить правильность подключения 3д ручки к адаптеру. Убедитесь в том, что дисплей включен, а кабель питания надежно подсоединен. Стоит учитывать, что некоторые модели могут работать от USB-кабеля. Их легко подключить к Powerbank и наслаждаться рисованием в любом месте.
Как заправляется 3D ручка?
Заправка 3д ручки осуществляется в следующей последовательности:
- подключение 3д ручки к сети;
- выбор нужного режима;
- удаление неровного конца нити;
- ожидание разогрева устройства до нужной температуры;
- заправка пластика в гнездо загрузки (аккуратно, не оказывая большого давления на устройство).
Как правило, происходит это из-за неправильной подачи материала. При этом расплавленная нить не выходит, даже если кнопка индикатора срабатывает, а ручка устройства подключена к сети. Стоит учитывать, что работа подающего мотора заблокируется, если прут задвинуть слишком далеко.
Как из 3D ручки вытащить пластик?
Включить 3D—ручку, дождаться ее нагрева. Когда индикатор покажет температуру 210-215°C, вручную вставить пластиковый прут в сопло. Протолкнуть пластик вперед (пока не выйдет нить из носика), затем вытянуть его. Удалить через носик ручки остатки материала.
Что делать если 3д ручка мигает красным?
Нажмите «многофункциональную кнопку», когда начнет мигать индикатор красным светом, это значит, что устройство находится в режиме предварительного нагрева (время предварительного нагрева составляет около 30-50 секунд).
Почему не греет 3D ручка?
Если 3д ручка не нагревается до нужной температуры, тогда проверьте правильность ее подключения. Убедитесь в том, что включена кнопка подачи материала. Некоторые пользователи просто забывают про данную процедуру и начинают думать, что устройство сломалось.
Почему 3D ручка мигает красным?
Предварительный нагрев. Нажмите «многофункциональную кнопку», когда начнет мигать индикатор красным светом, это значит, что устройство находится в режиме предварительного нагрева (время предварительного нагрева составляет около 30-50 секунд).
Как пользоваться 3D ручкой как её включать?
Желательно кончик нити подрезать, чтобы он был ровным, а также немного выпрямить нить, чтобы она легче вставлялась в ручку. Вставив нить в отверстие, нужно нажать кнопку «вперед» для подачи пластика, и придерживать нить, пока из сопла не начнет выходить пластик; Теперь можно приступать к рисованию.
Как менять пластик в 3д ручке?
Включить 3D-ручку, дождаться ее нагрева. Когда индикатор покажет температуру 210-215°C, вручную вставить пластиковый прут в сопло. Протолкнуть пластик вперед (пока не выйдет нить из носика), затем вытянуть его. Удалить через носик ручки остатки материала.
Как выгрузить пластик из 3д ручки?
Включить 3D—ручку, дождаться ее нагрева. Когда индикатор покажет температуру 210-215°C, вручную вставить пластиковый прут в сопло. Протолкнуть пластик вперед (пока не выйдет нить из носика), затем вытянуть его. Удалить через носик ручки остатки материала.
Как отличить пла от абс?
Как отличить пластик для 3d ручки Например, ABS легко гнется и ломается с характерным треском. При внесении в огонь, плавится, горит желтым пламенем с синими краями, сильно коптит и пахнет неприятным синтетическим запахом. Растворяется в ацетоне. PLA при горении тоже плавится, но выделяет сладковатый запах.
Как отличить пластик для 3д ручки?
Как отличить пластик для 3d ручки Например, ABS легко гнется и ломается с характерным треском. При внесении в огонь, плавится, горит желтым пламенем с синими краями, сильно коптит и пахнет неприятным синтетическим запахом. Растворяется в ацетоне. PLA при горении тоже плавится, но выделяет сладковатый запах.
Как почистить носик 3D ручки?
1:484:22Рекомендуемый клип · 55 сек.3D ручка — разборка и чистка — YouTubeYouTube
Как долго заряжается 3д ручка?
Полной зарядки хватит примерно на 40 минут при использовании PLA пластика и на 2 часа при использовании PCL пластика. Примечание. При первой зарядке рекомендуется заряжать 3D ручку не менее 1 часа.
Как долго нагревается 3д ручка?
2. Сопло 3D ручки разогревается до высоких температур (max. 230 С), поэтому во избежание возгораний и ожогов не прикасайтесь соплом ручки к другим предметам и телу. 3.
